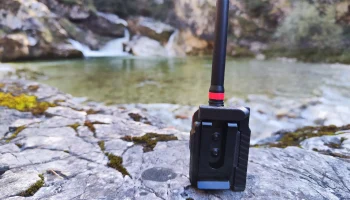

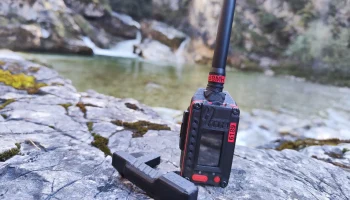

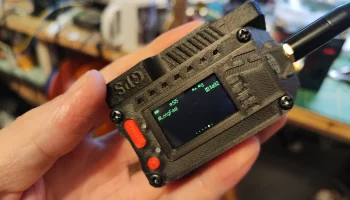

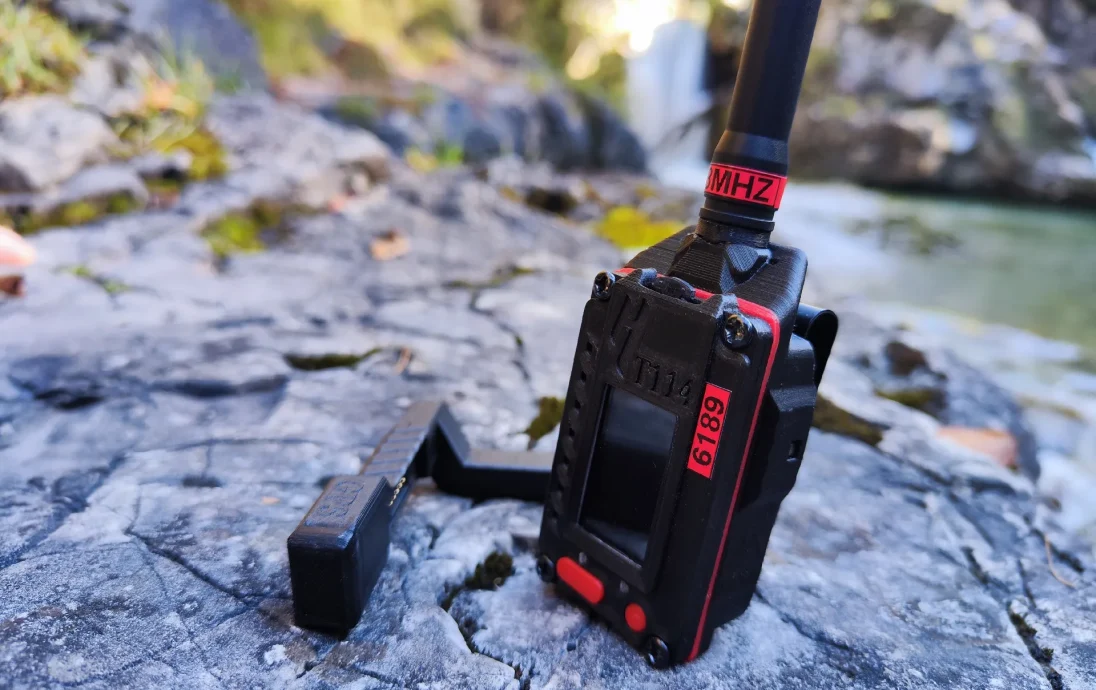

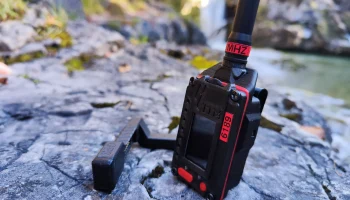

Meshtastic DIDDY "ULTRA" GPS + комплект обновления BME280..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Heltec исправил проблему «длинного сообщения» и «отключения Bluetooth» в новой версии оборудования. Обязательно закажите обновленную версию, чтобы избежать проблем!

________________________________________________________________________________________________________________

Я получил специальное разрешение от Gendemik поделиться своим ремиксом! Чтобы опубликовать ремикс, мне пришлось выбрать «Оригинал, я сделал это», поскольку я не могу дать ссылку на оригинальный дизайн, поскольку его лицензия не позволяет делиться и создавать ремиксы.

СНОВА БАЗОВЫЙ ДИЗАЙН — НЕ МОЁ ТВОРЕНИЕ! Я только что получил разрешение от Gendemik специально на мой РЕМИКС, который позволяет мне поделиться им!!

Не упустите возможность посмотреть их другие творения и поставить им лайк за то, что они позволили мне поделиться своим ремиксом со всем миром!: Gendemik | Printables.com

Вы можете найти оригинальный дизайн, на котором основан этот ремикс, здесь: GDMK Heltec v2/v3 Diddy (самый маленький проект корпуса) Meshtastic, вдохновленный Gendemik | Скачать бесплатно STL-модель | Printables.com

----------------------------------------------------------------------------------------------------------

Не существует руководства/инструкции/руководства по обновлению, вы должны знать, как это сделать самостоятельно!

Вариант DIDDY Remix «УЛЬТРА» предназначен не для всех, кроме тех, у кого есть технические знания и инструменты для его создания! (это сложная нервная конструкция с множеством проводов на очень небольшом пространстве!)

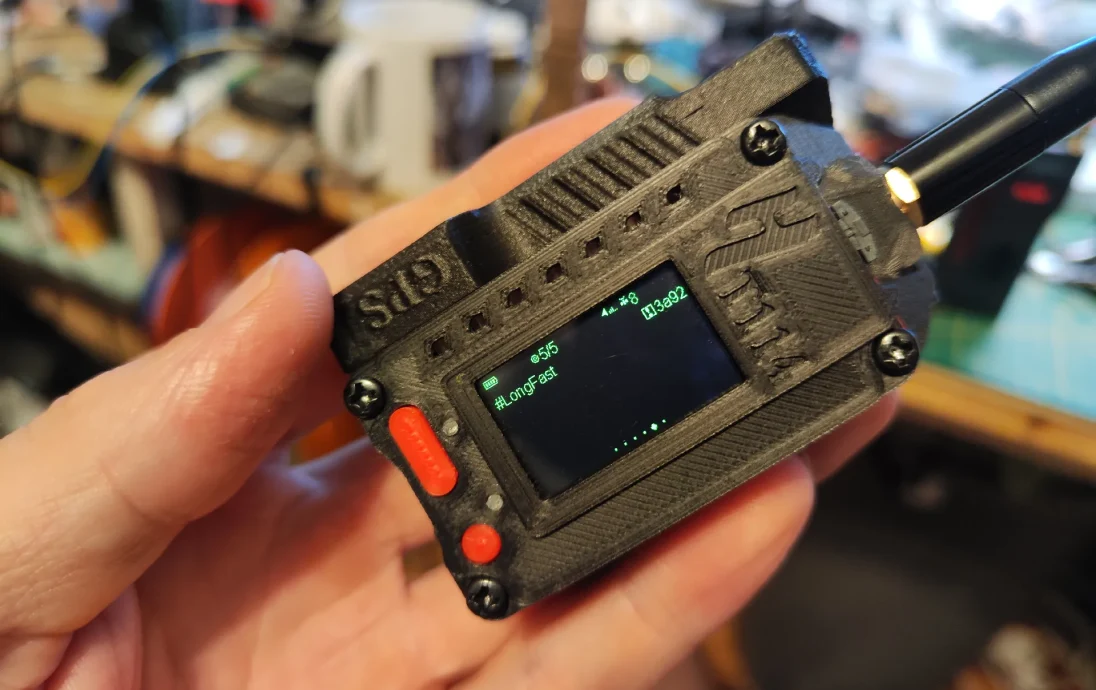

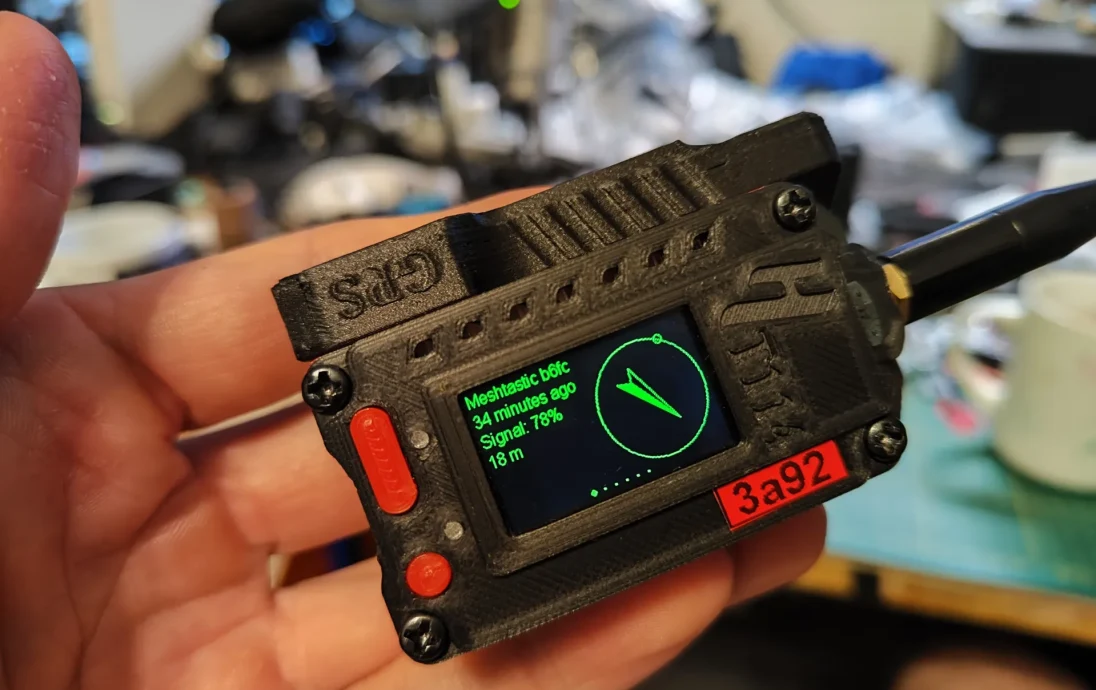

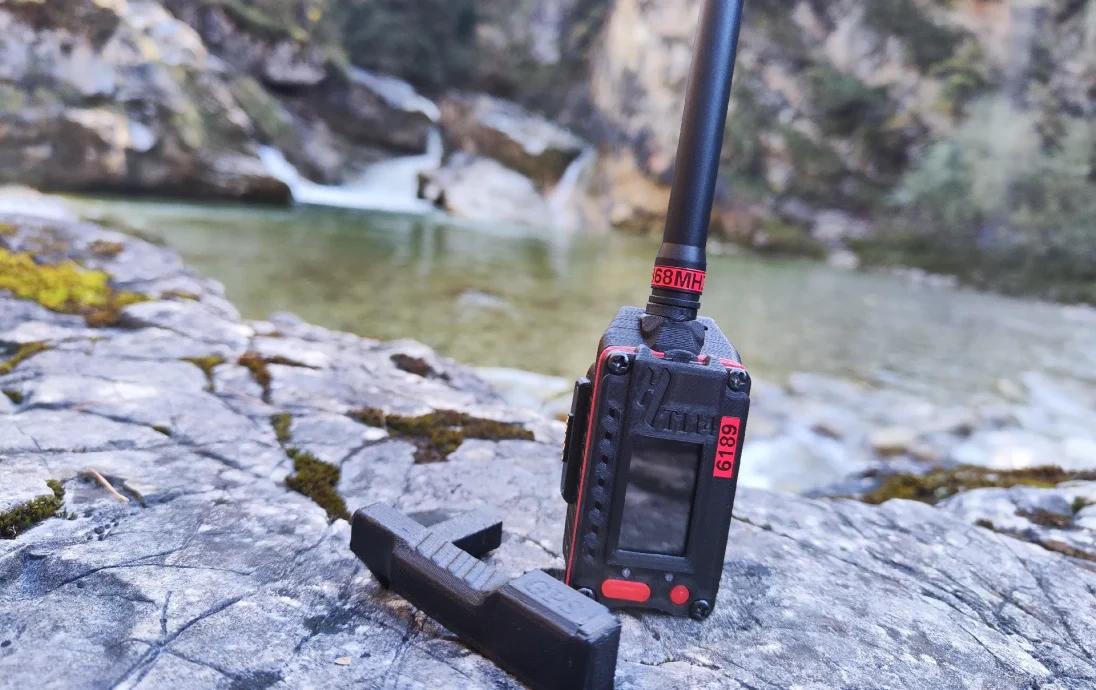

В дополнение к уже существующему зуммеру из оригинальной сборки Diddy Remix он добавляет навигационный переключатель для готовых сообщений, светодиодную панель уведомлений, вибромотор, датчик окружающей среды BME и внешний подключаемый модуль GPS.

Оригинальную сборку вы можете найти здесь:

Meshtastic Gendemik «Diddy» T114 Micro Node REMIX от LWC | Скачать бесплатно STL-модель | Printables.com

Несколько советов:

печатать с опорами с печатной платформы, все необходимые опоры уже добавлены в файл.

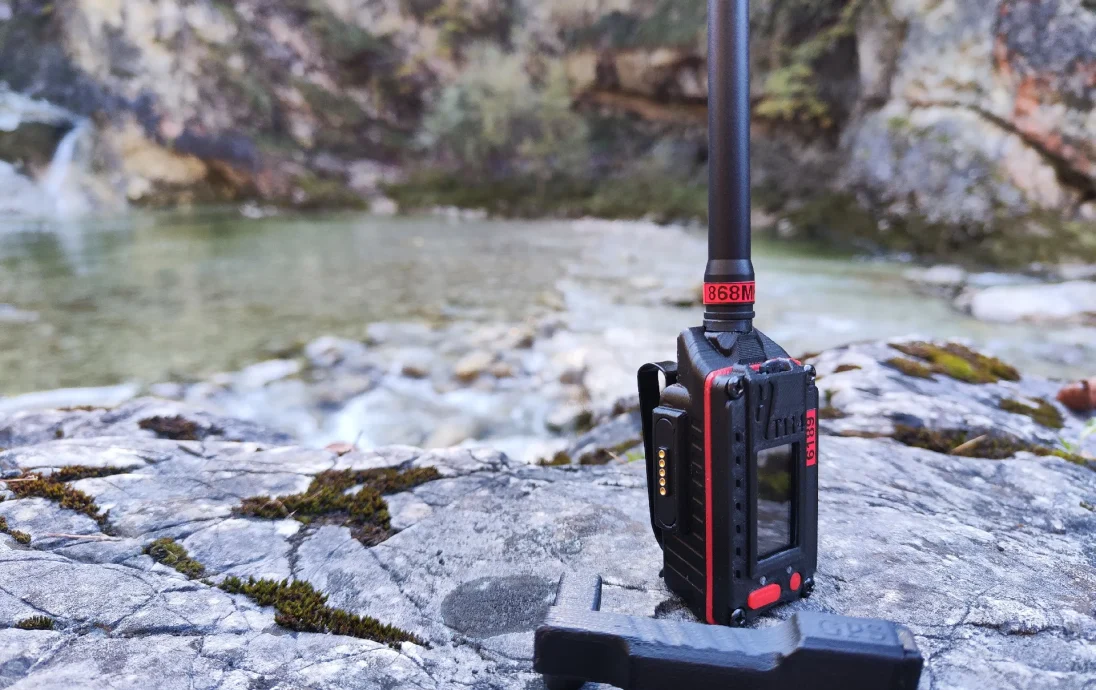

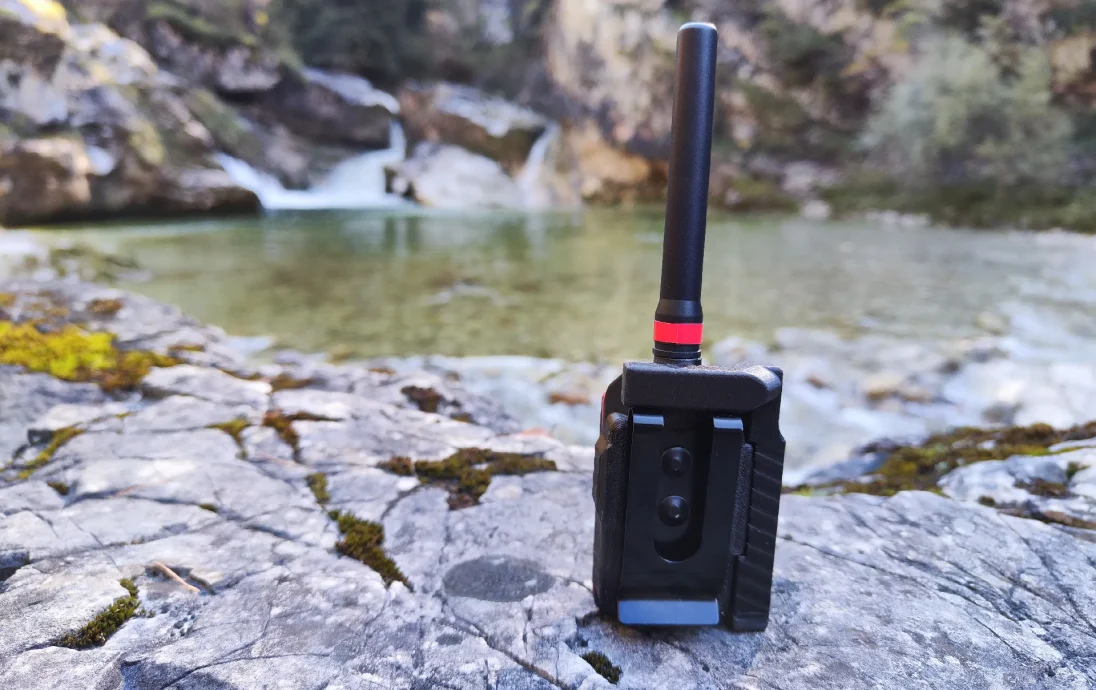

Используйте эпоксидную смолу, чтобы закрыть все открытые полости на внешней GPS-антенне. нанесите немного эпоксидной смолы за разъем Pogo ping на GPS-антенне, затем прикрепите его к основному основанию, чтобы все еще мягкая эпоксидная смола идеально совпадала с обоими разъемами Pogo Pin. Я использовал зажим и дал ему затвердеть таким образом.

Если вы используете эпоксидную смолу для фиксации штыревого разъема на внутренней стороне основания, вставьте батарею и проверьте, подходит ли она по-прежнему! Если вы добавите слишком много эпоксидной смолы, вам будет сложно вставить батарею!

С помощью бокового резака обрежьте контакты магнитных штыревых разъемов как можно короче.

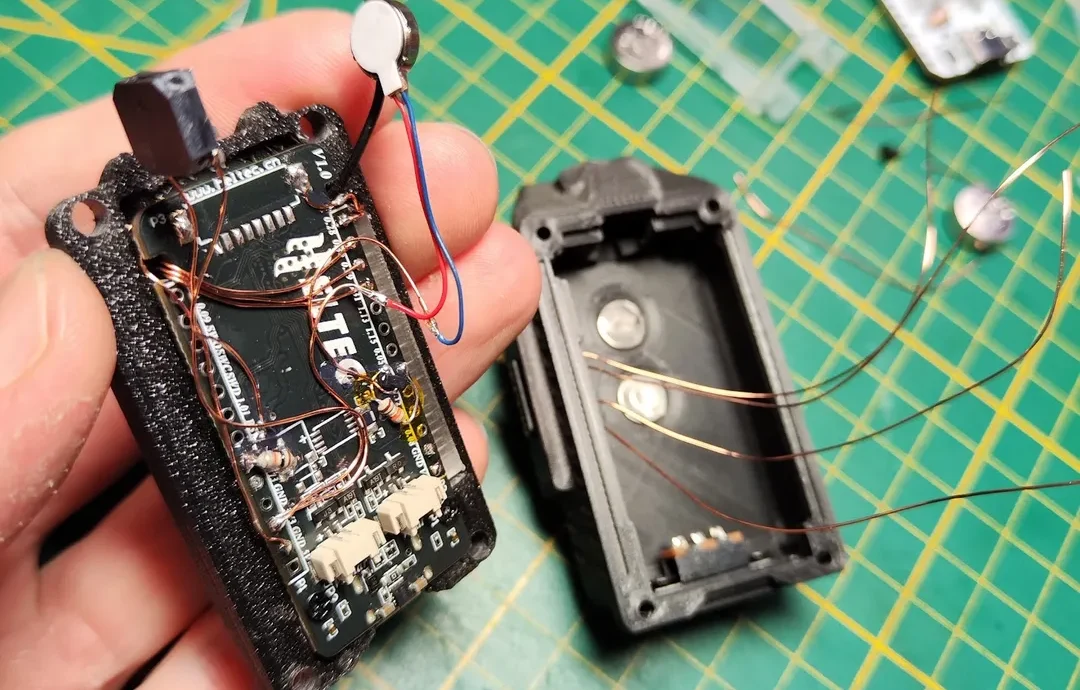

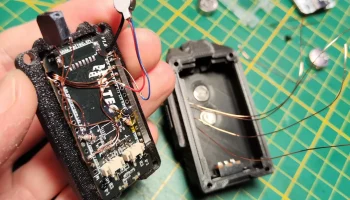

Я использовал проволоку 0,3, но для этой сборки хотелось бы еще тоньше.

Я использовал довольно много смолы для принтера, отверждаемой ультрафиолетом, для всех компонентов на печатной плате, которую я нанес тонкой кистью, затвердев ее ультрафиолетовой лампой, а также зафиксировал провода, чтобы снять напряжение при сгибании деталей на месте.

Я избавился от разъема JST GPS и подключил провода напрямую к местам пайки на плате.

Используйте контакт Ve_ 3V3 на разъеме GPS для VCC GPS, поскольку он отключает питание при выключении GPS тремя нажатиями кнопок.

Есть «баг» при запуске аппарата с включенным gps и не подключенным GPS будут «подвисания/зависания» при переходе по окнам на Т114. Этого не происходит, когда вы загружаетесь с подключенным GPS, как только он распознает его, вы можете трижды нажать кнопку prg, чтобы деактивировать его и снять, тогда он не будет зависать и зависать.

Используйте плоскогубцы, чтобы разрезать световую планку в том конце, где вы собираетесь разместить светодиод SMT. Я использовал для этого смолу, затвердевающую от ультрафиолета, а также ее прозрачную прозрачную пленку, которая идеально подходит для приклеивания светодиода + проводов к светодиодной планке.

Список деталей:

Кабель SMA Ipex: SMA Fe
