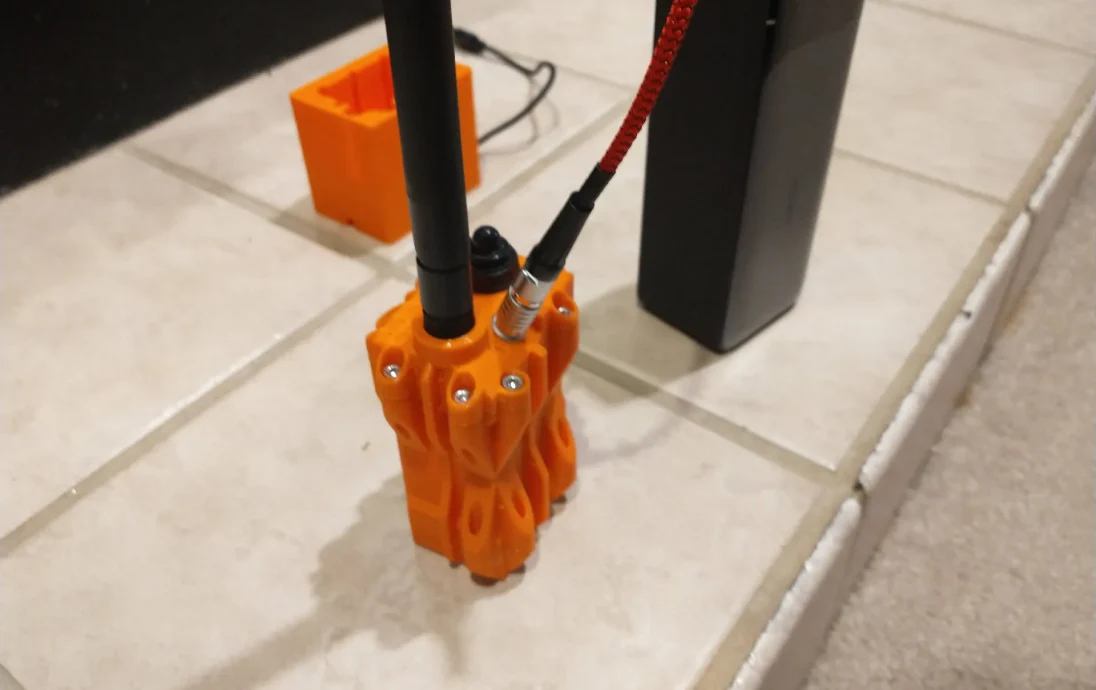

Корпус модели КС для Meshtastic/RAK 19007

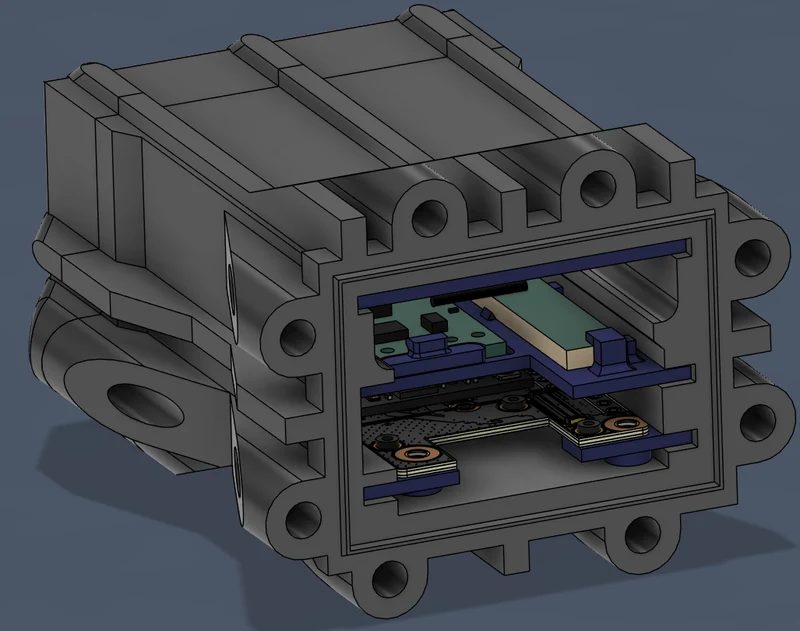

Это корпус модели КС, который я разработал для RAK 19007, а также зарядная док-станция, предназначенная для быстрой транспортировки, развертывания и перезарядки из жесткого кейса.

Он был создан с учетом использования SAR, поэтому имеет следующие функции:

Прочный корпус должен быть устойчив к взлому.

Выступы/пазы для силиконовых прокладок на сопрягаемых поверхностях корпуса.

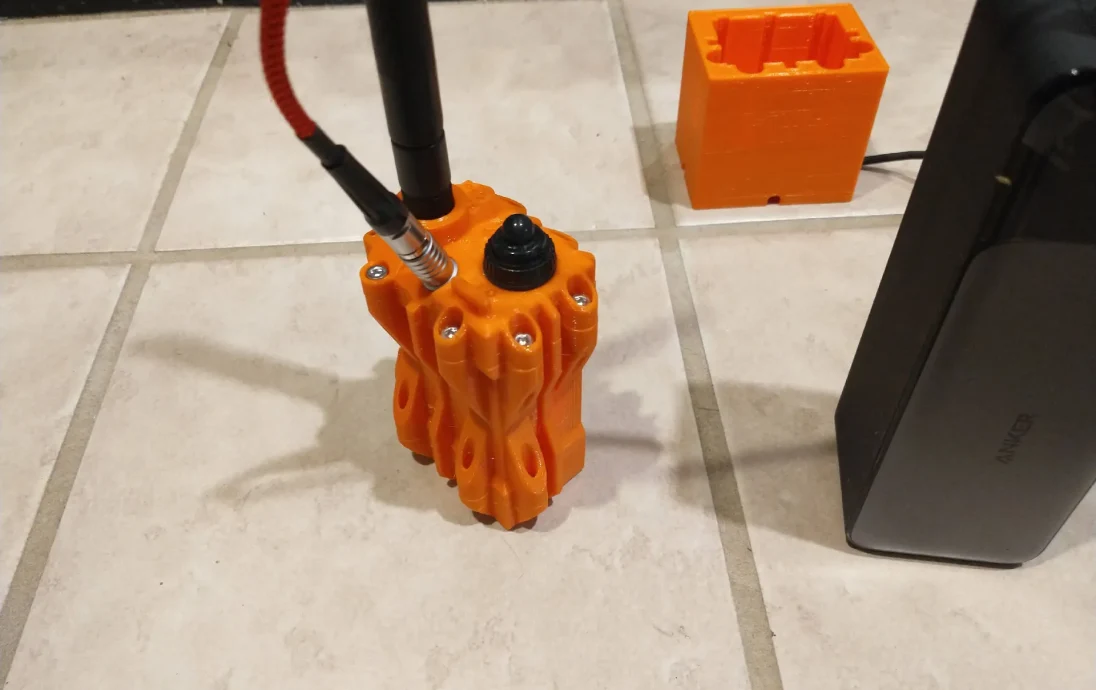

2-контактный разъем LEMO 0B для зарядки в полевых условиях (если вы смелы, используйте 4-контактный разъем LEMO и подключите данные USB к плате RAK).

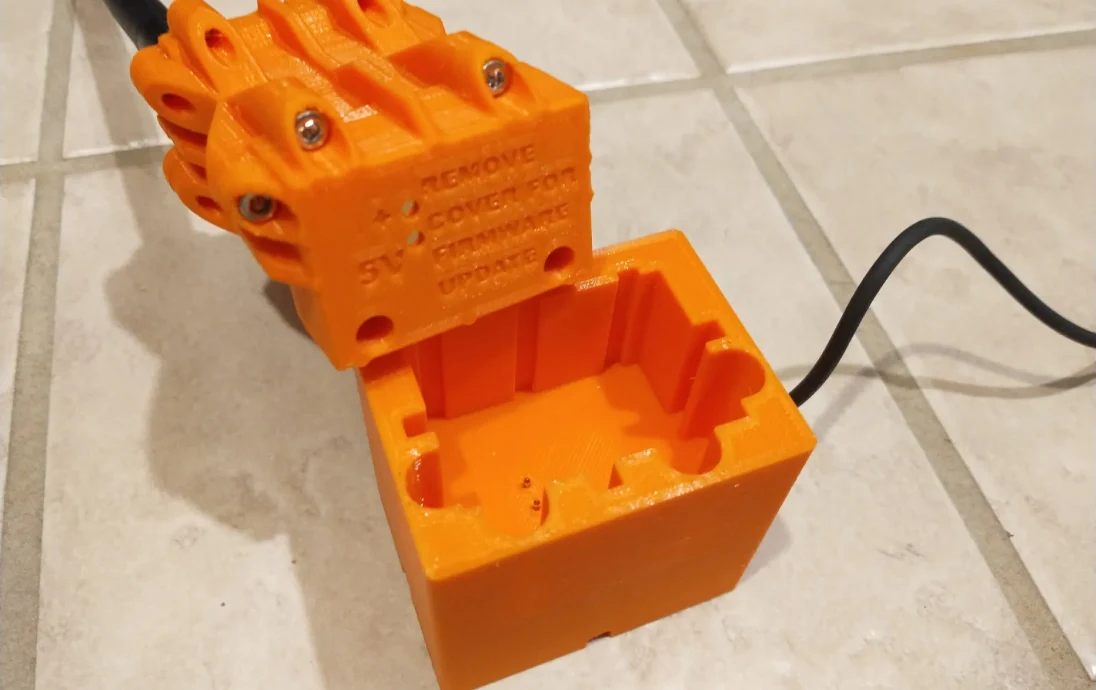

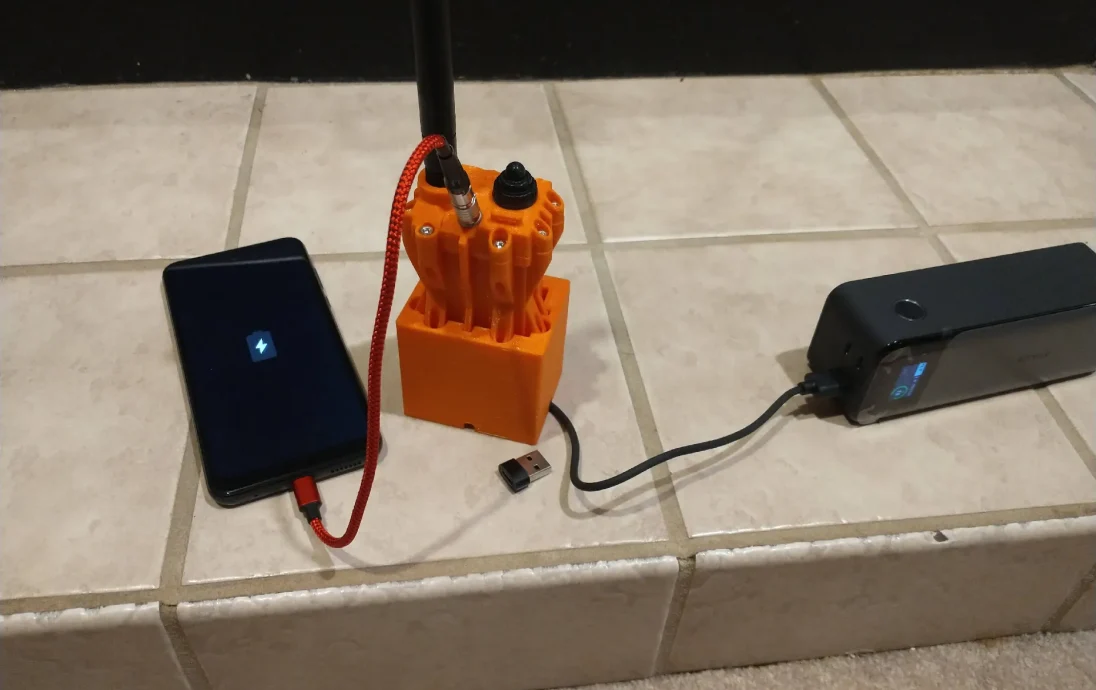

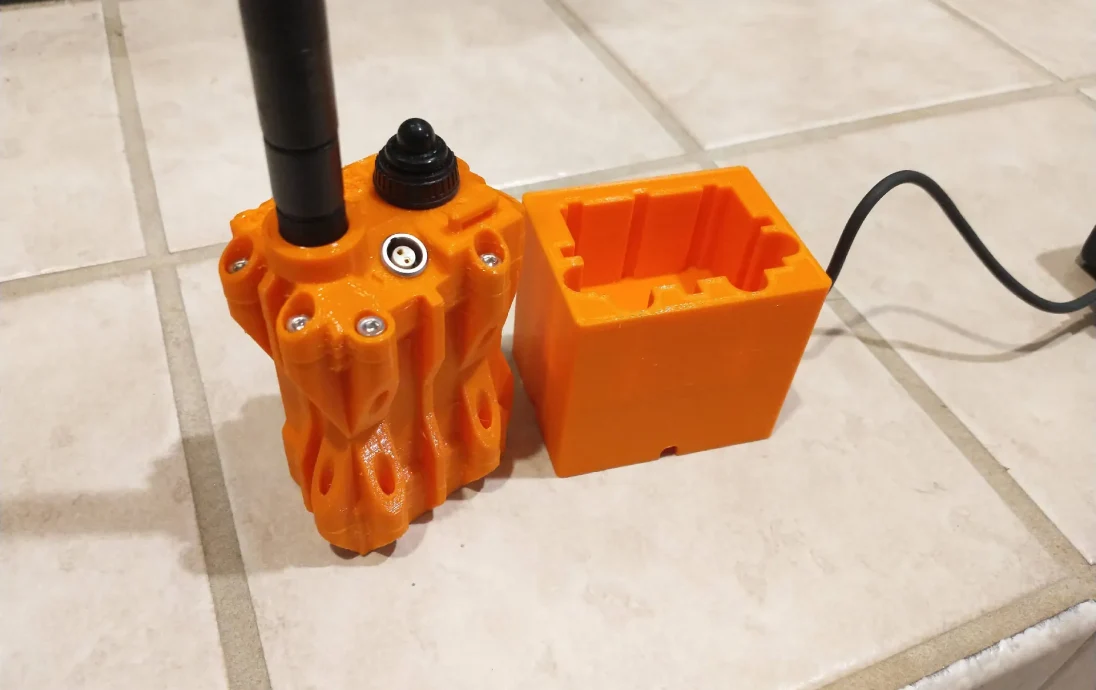

Зарядная док-станция для зарядки, сидя в кейсе.

Выключатель питания.

Использует внутреннюю зарядную плату TP4056 LiPo для зарядки в выключенном состоянии.

Исключительно крепежные детали M8 x 8 мм (кроме крепежных винтов, входящих в комплект RAK).

Совместим с керамической патч-антенной, поставляемой в комплекте с модулем GPS.

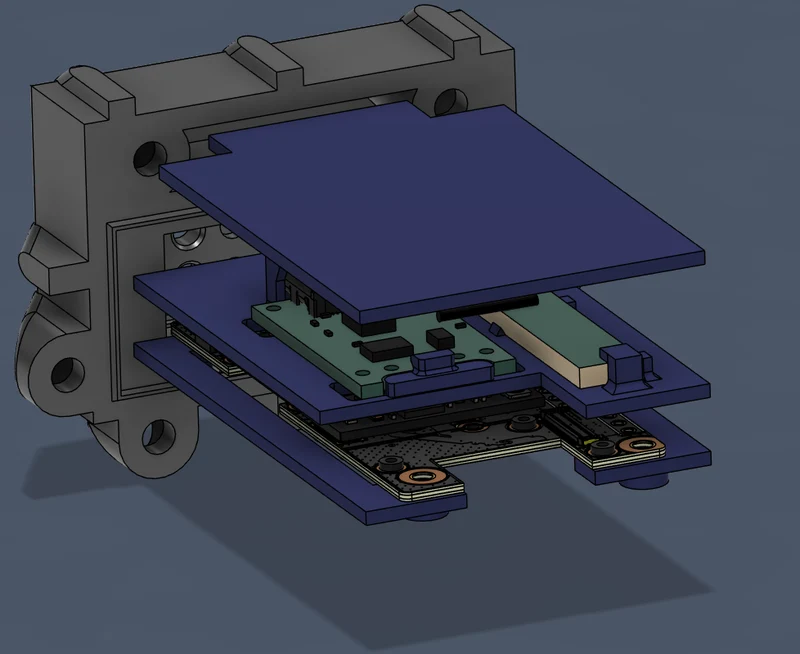

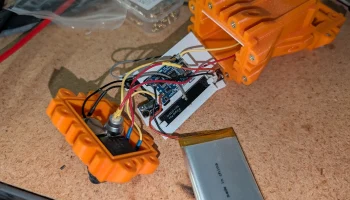

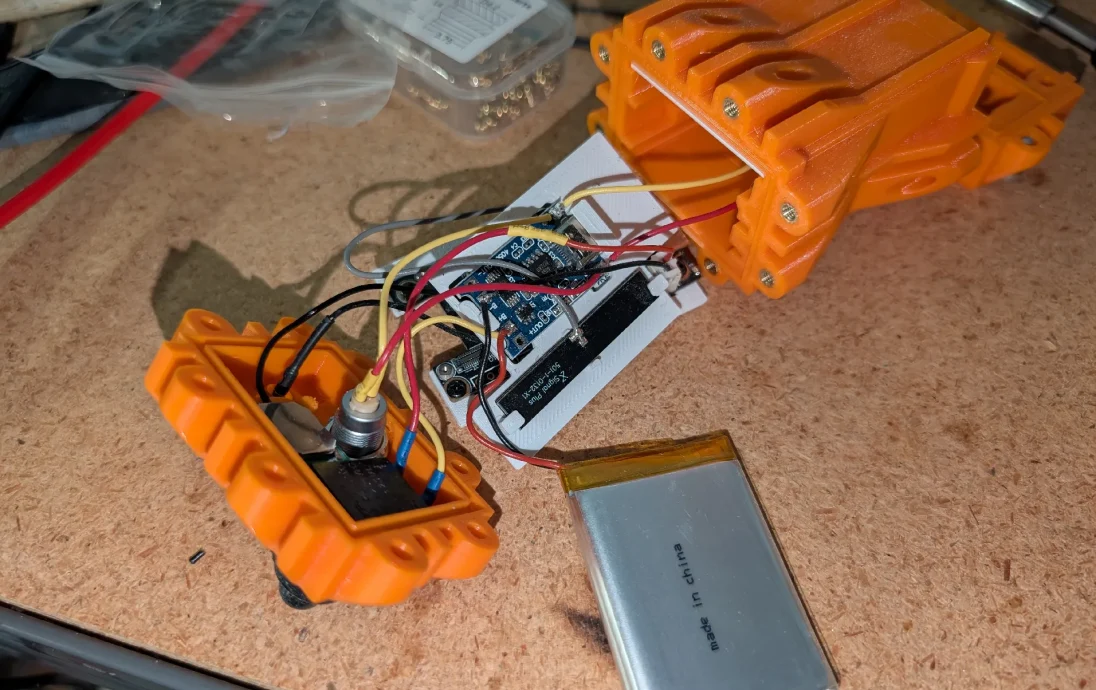

Это компактное устройство, требующее специальной проводки, и для его успешной сборки вы должны уметь паять. Термоусадка обязательна для всех соединений. Чтобы использовать док-станцию ​​для зарядки, необходимо создать две небольшие специальные печатные платы (одну для нижней части радиостанции и одну для док-станции для зарядки, чтобы удерживать штыри Pogo). Без этих маленьких плат зарядка возможна только через разъем LEMO 0B, а два отверстия в нижней части корпуса (где будут видны целевые площадки) необходимо заполнить эпоксидной смолой или герметиком. Нестандартные платы, конечно, можно заказать у производителя печатных плат, но они достаточно просты, и их можно изготовить вручную, используя чистую заготовку печатной платы, маркер, перекись водорода, соляную кислоту (она же кислоту для бассейна) и небольшое сверло для проделывания сквозных отверстий.

Необходимые компоненты:

Антенный разъем SMA, если требуется другая полярность по сравнению с разъемом, поставляемым RAK.

Корпус специально разработан для использования с антенной Rabbit-Labs 4 дБм (большинство других тоже подойдут)

TP4056 (с фрезерованным углублением напротив разъема USB-C) (кажется, они имеют разную толщину платы: 1 мм или 1,6 мм, и могут быть слегка ослаблены, если толщина 1 мм)

Разъем LEMO EGG.0B.302 и FGG.0B.302 и запасной USB-кабель, который нужно отрезать и припаять к концу FGG.

Тонкий (~28ga) многожильный провод

Термоусадочная трубка

603449 Липо-аккумулятор

P75-E2 Pogo Pins (диаметр вала 1,02 мм, удлиненная длина 16,54 мм, ход сжатия 2,54 мм)

Водонепроницаемая кнопка переключения с фиксацией

Силиконовый герметик не уксусного отверждения

16 болтов, M3 x 8 мм.

14 термофиксированных вставок M3

Пользовательские печатные платы

2 целевых диска, Макс. мельница 0,118 x 0,065 дюйма, номер по каталогу: 1618-4-57-15-00-00-03-0

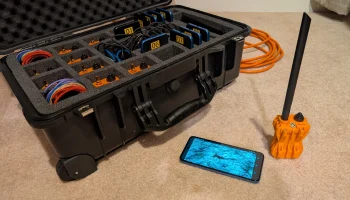

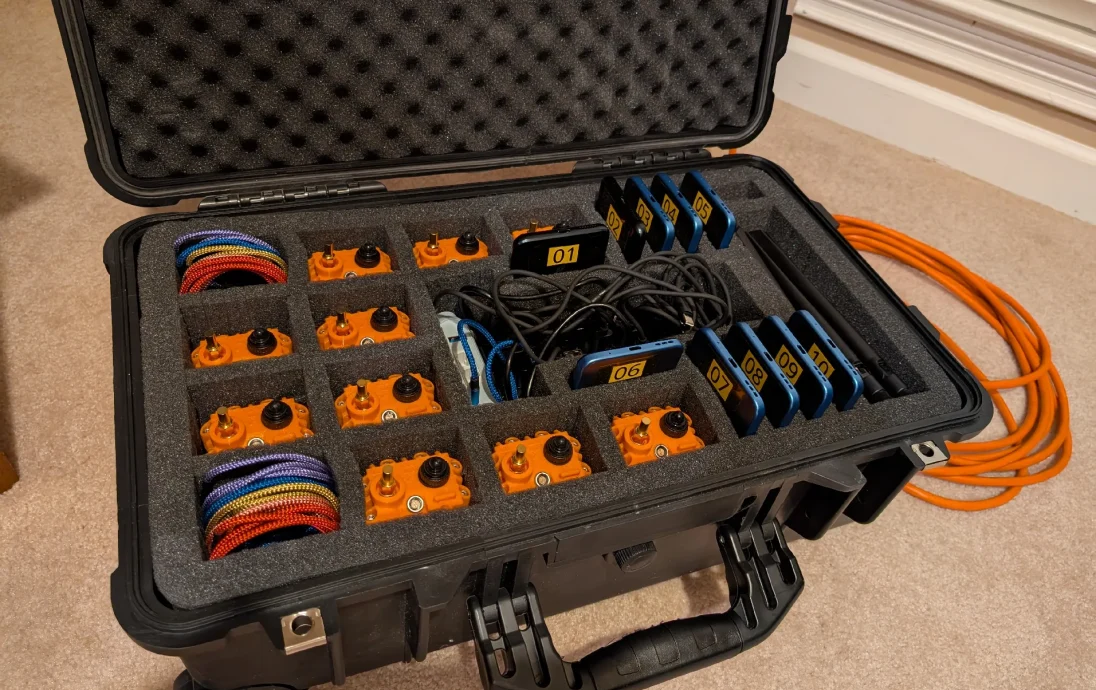

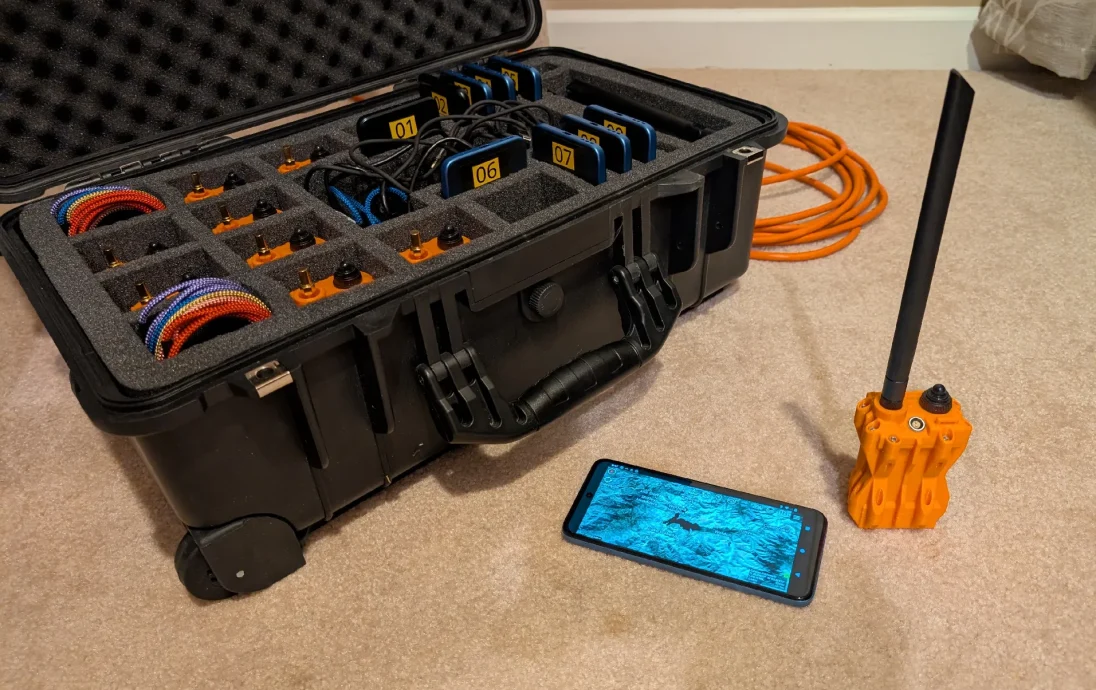

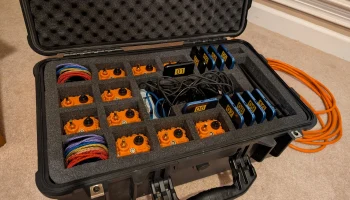

Если я намеревался собрать готовый комплект из 10 устройств, как показано на фото, я использовал этот 22-дюймовый чехол Eylar (который, очевидно, значительно подорожал).

Файлы печатных плат: sniporbob/Meshtastic_Model_KC_Housing_PCBs: файлы печатных плат для корпуса Meshtastic модели KC.
