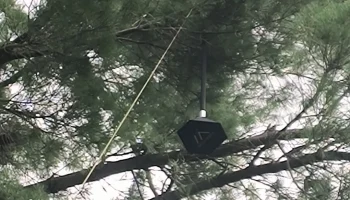

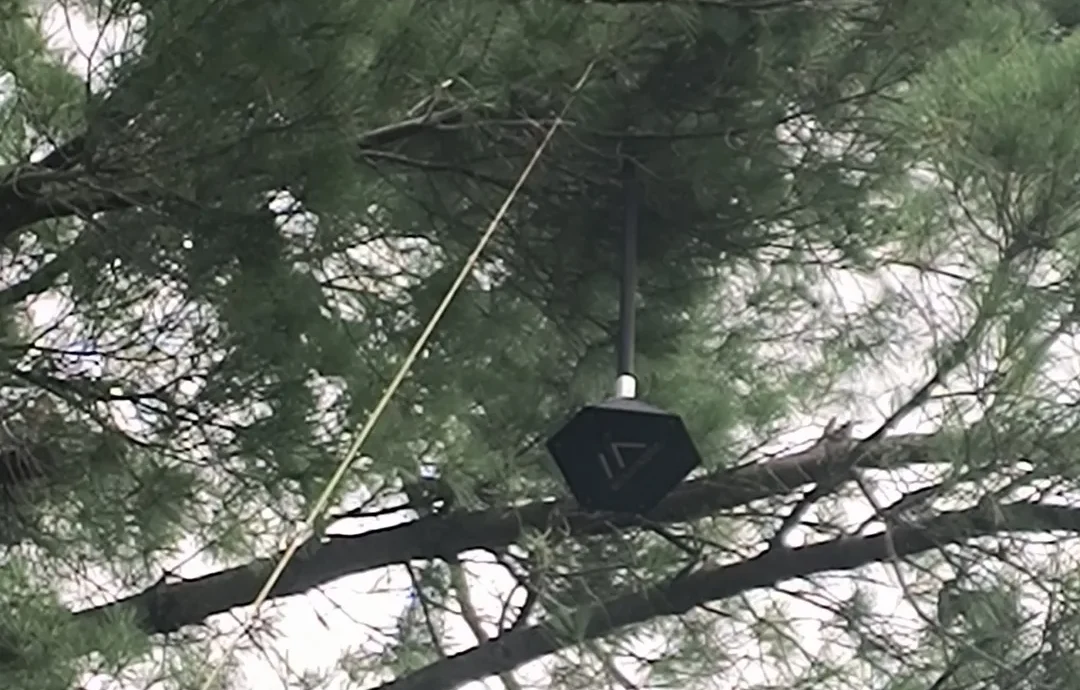

Meshtastic на дерево "Гремучая змея"........

Конструкция этого узла требует выполнения многих частей, а документация — это, по сути, незавершенная работа. Однако вот детали, которые я разработал:

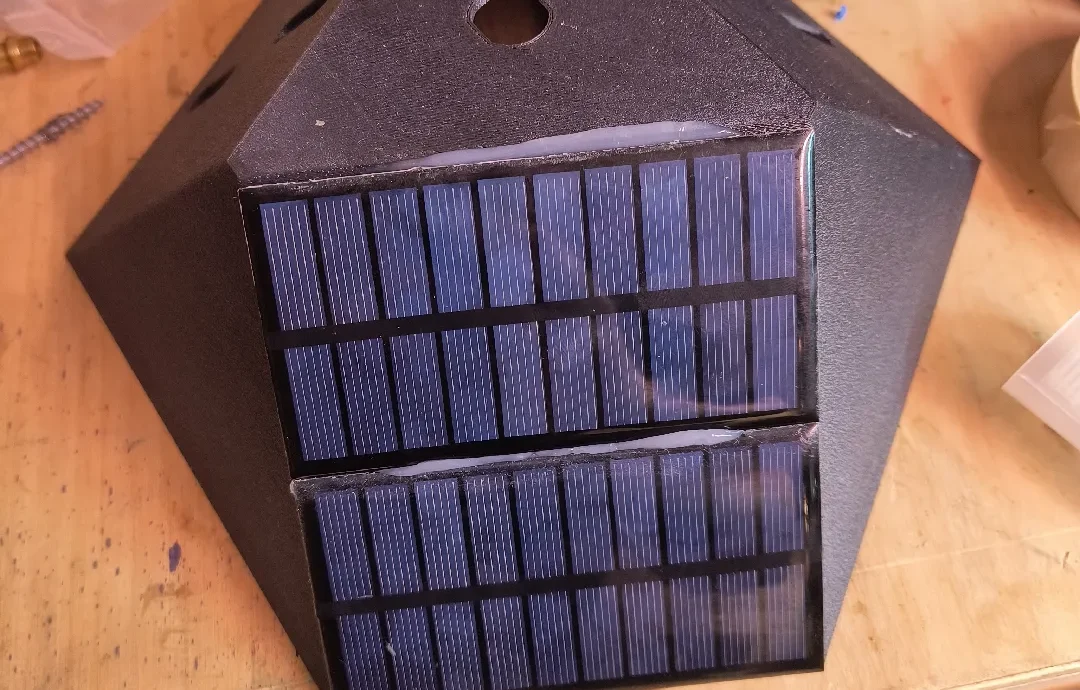

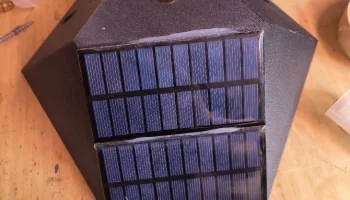

Солнечные панели (6x): https://a.co/d/8jMYsYe

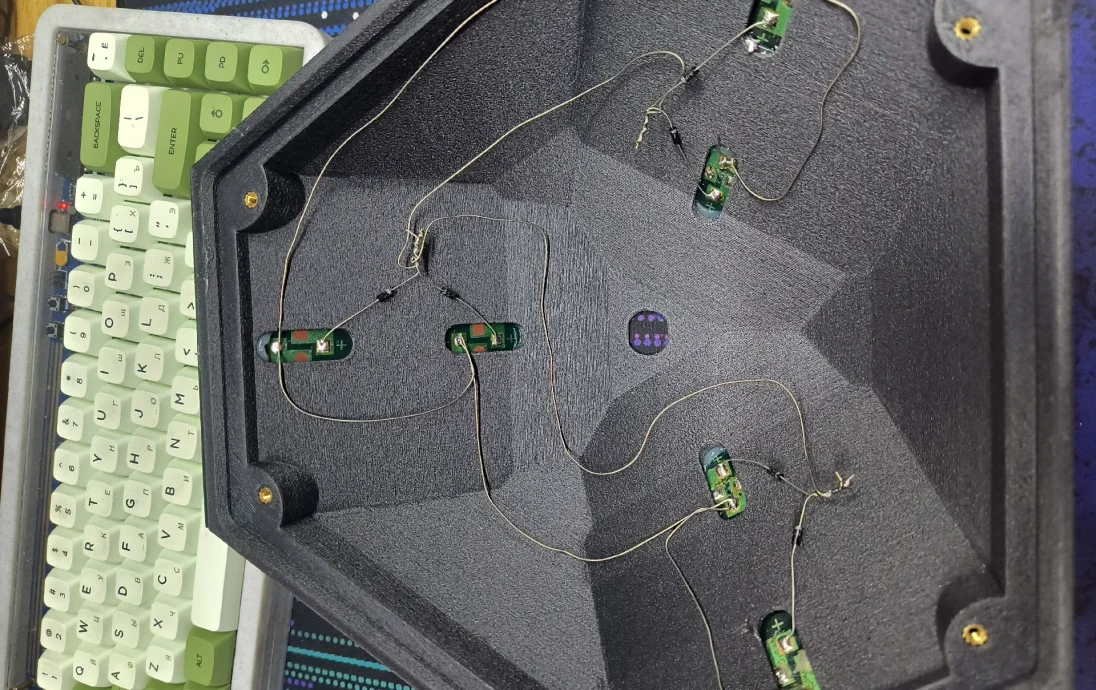

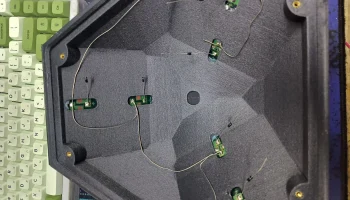

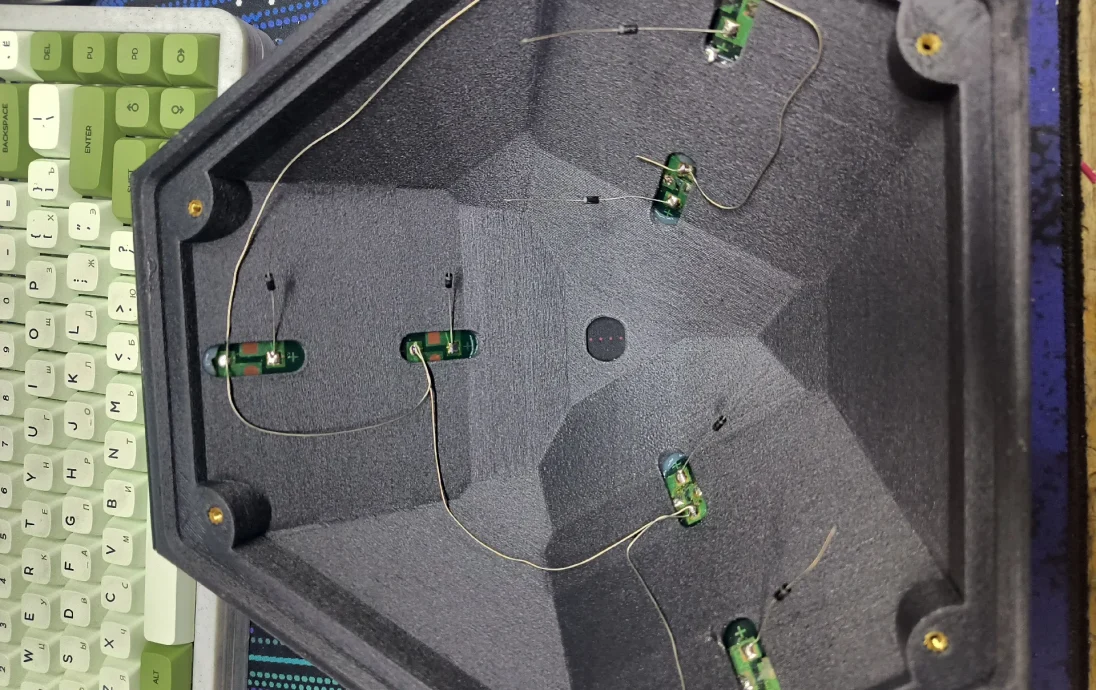

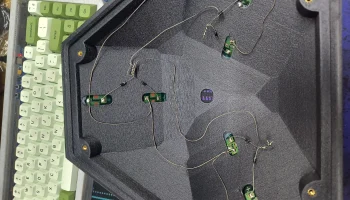

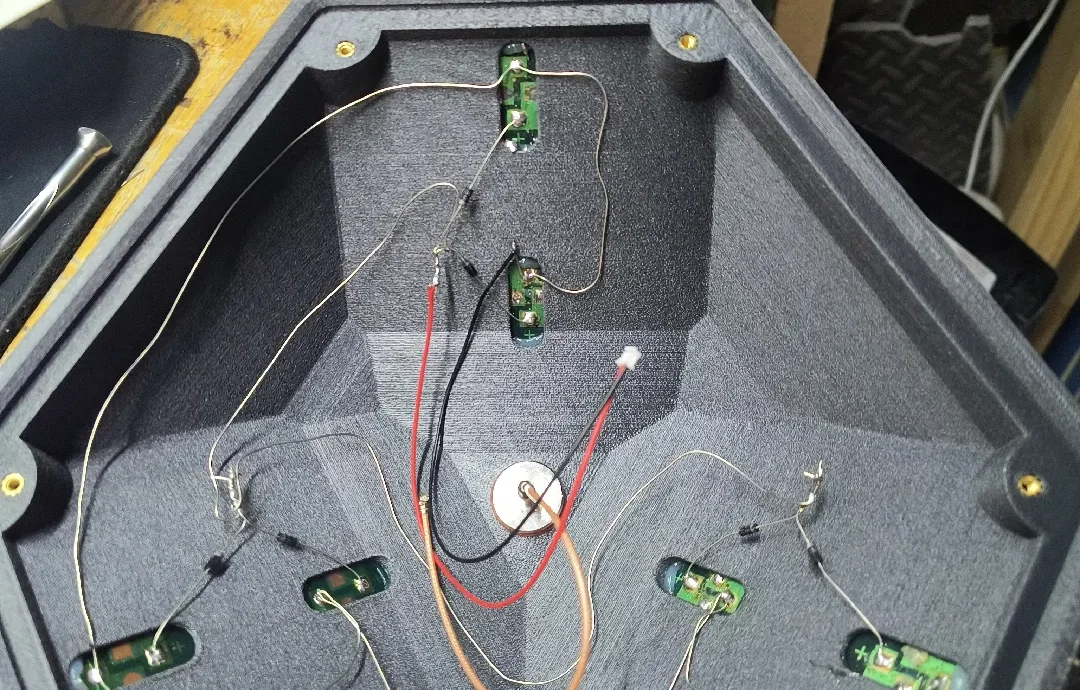

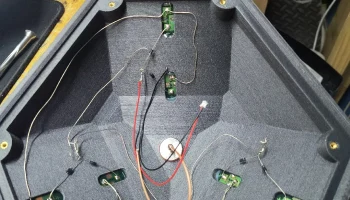

Диоды Шоттки (6x 1N5817): https://a.co/d/blj1DMV

Аккумулятор (10 000 мАч): https://a.co/d/8SC7JIw

8 дюймов, тип N — u.fl: https://a.co/d/3u58ccz

u.fl to RP-SMA (для антенны Bluetooth): https://a.co/d/4evLJJ7

Bluetooth-антенна: https://a.co/d/6g1S1M2

Антенна LoRa (при условии, что она сделана из стекловолокна!): https://store.rokland.com/collections/all-helium-antennnas/products/rak-wireless-5-8-dbi-outdoor-black-fiberglass-helium-hotspot-antenna

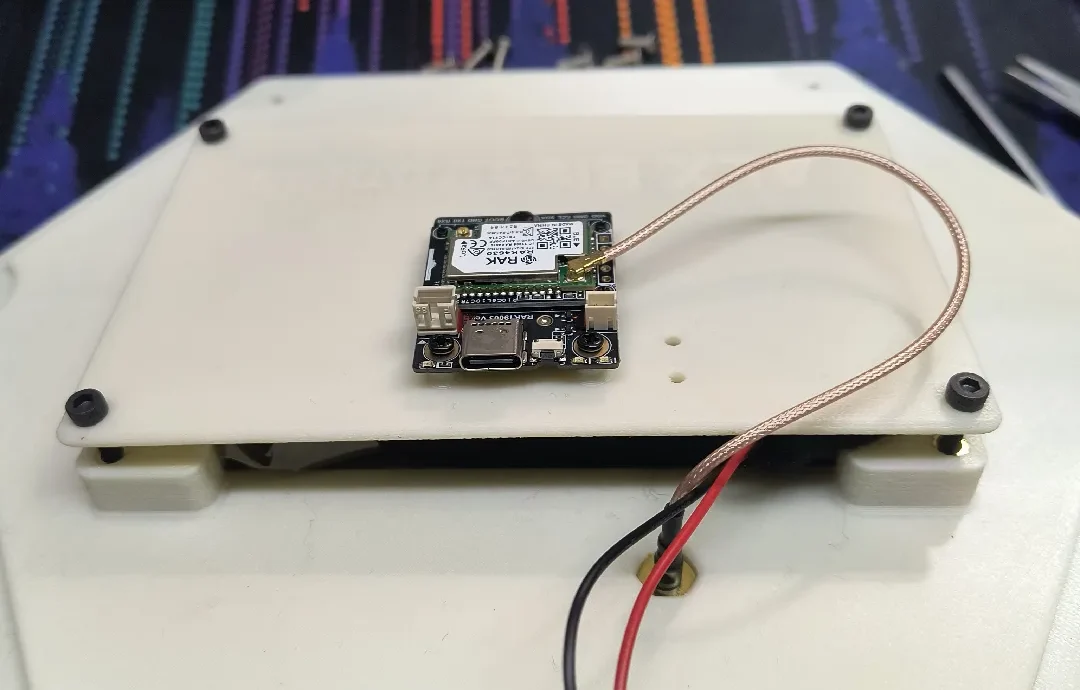

Стартовый комплект RAK Mini (или полноразмерный): https://store.rokland.com/collections/rakwireless-products/products/rakwireless-mini-meshtastic-starter-kit-us915-rak19003-4631-sku-115093

Вам также понадобится следующее оборудование/клеи:

8 винтов M3x8 из нержавеющей стали

12 резьбовых вставок M3x5 мм: https://a.co/d/eVIKZhk

4 винта M3x10 (можно использовать M3x8… они предназначены для крепления крепления RAK к основанию)

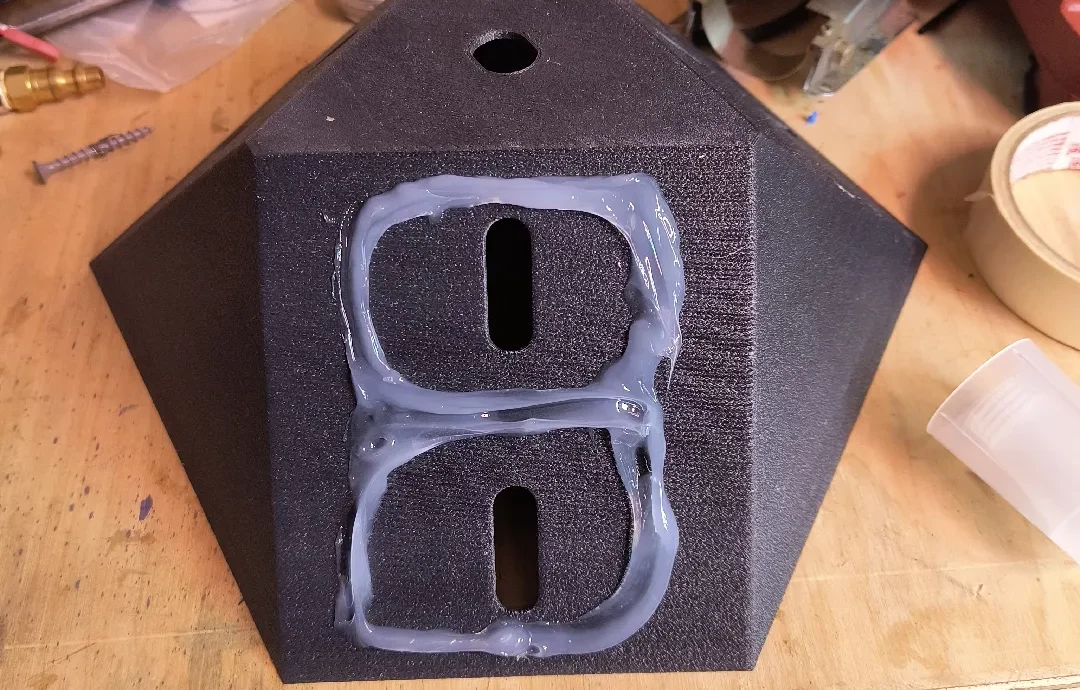

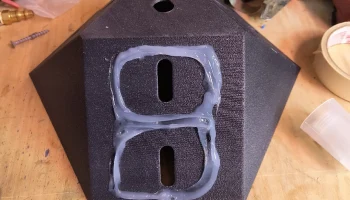

Солнцезащитный силиконовый герметик для наружного применения: https://a.co/d/7yoreKK

Версия 2. Я добавил усиление к верхней крышке и добавил отверстие SMA на тот случай, если вы хотите, чтобы антенна Bluetooth была направлена вверх. Если не хотите его использовать, залейте герметиком, или… со временем я сделаю заглушку SMA и приклею.

Я бы очень рекомендовал распечатать это из ASA-GF — оно будет гореть на солнце 24x7x365. Внутренняя температура часто превышает температуру окружающей среды на 50°F!
