Прочный узел Meshtastic + аккумулятор USB........

Мне нужен был узел Meshtastic, который можно было бы носить с собой в рюкзаке и который был бы максимально необслуживаемым. Это означало, что сам чехол должен был быть прочным, чтобы я мог носить с собой рюкзак и не беспокоиться о том, что чехол треснет, а также это означало, что он должен иметь длительный срок службы батареи, чтобы мне не приходилось часто его заряжать.

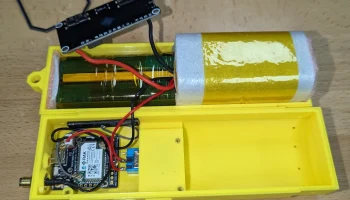

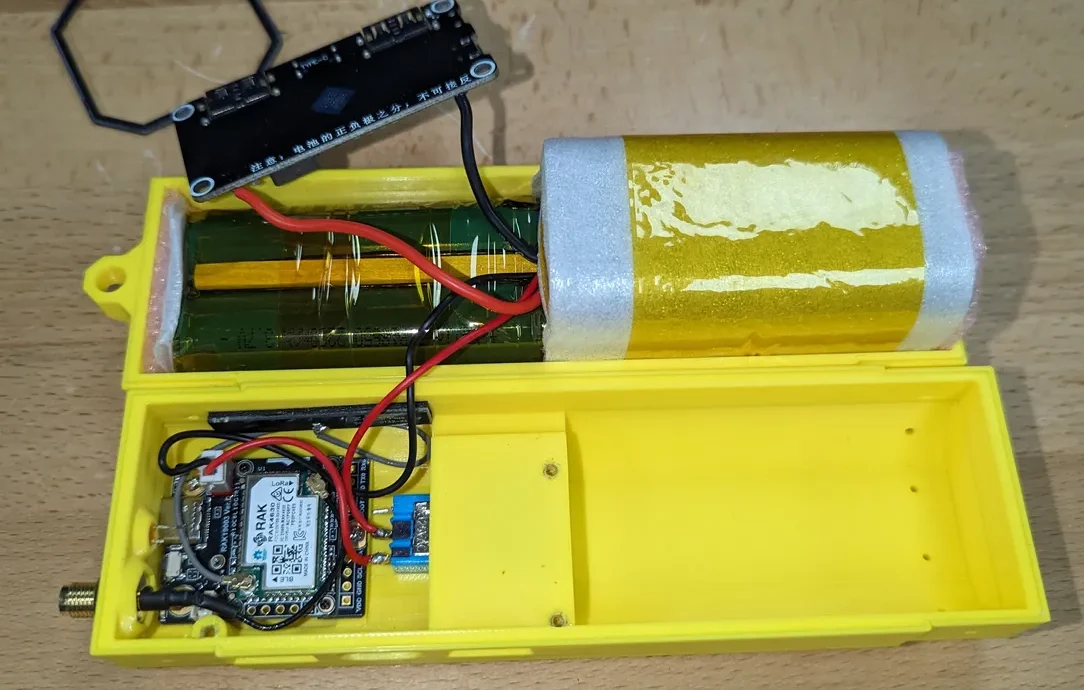

Для меня прочный корпус означает, что у него достаточно толстые стенки, чтобы выдержать некоторые злоупотребления, и способ крепления вещей внутри, чтобы внутренние компоненты были защищены от ударов. Платы Meshtastic и USB Power Bank довольно прочные, в них нет крупных тяжелых компонентов, поэтому их можно жестко закрепить на корпусе. Что касается батарей, я спроектировал внутреннюю полость так, чтобы вместить шесть ячеек 18650 (на самом деле это 18700 благодаря встроенным схемам защиты) со слоем пенопласта вокруг них. Таким образом, они плотно прилегают, а пена должна уменьшить любые удары, которым подвергаетс�� корпус.

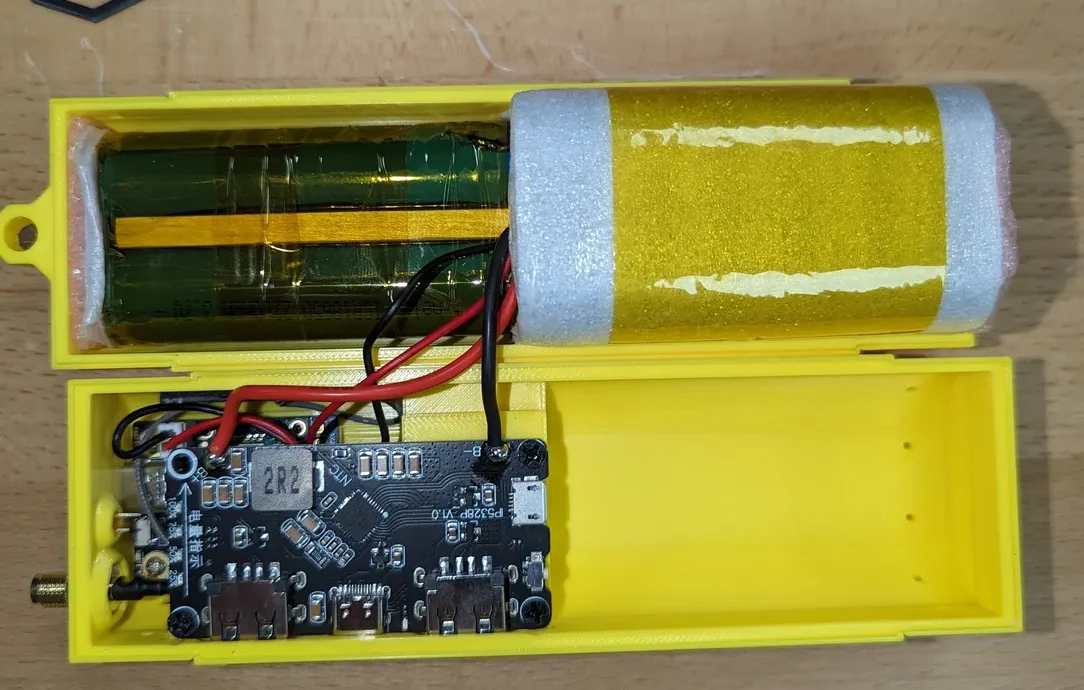

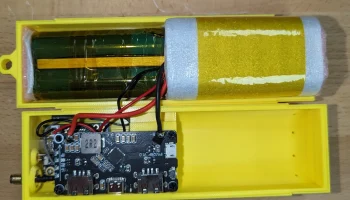

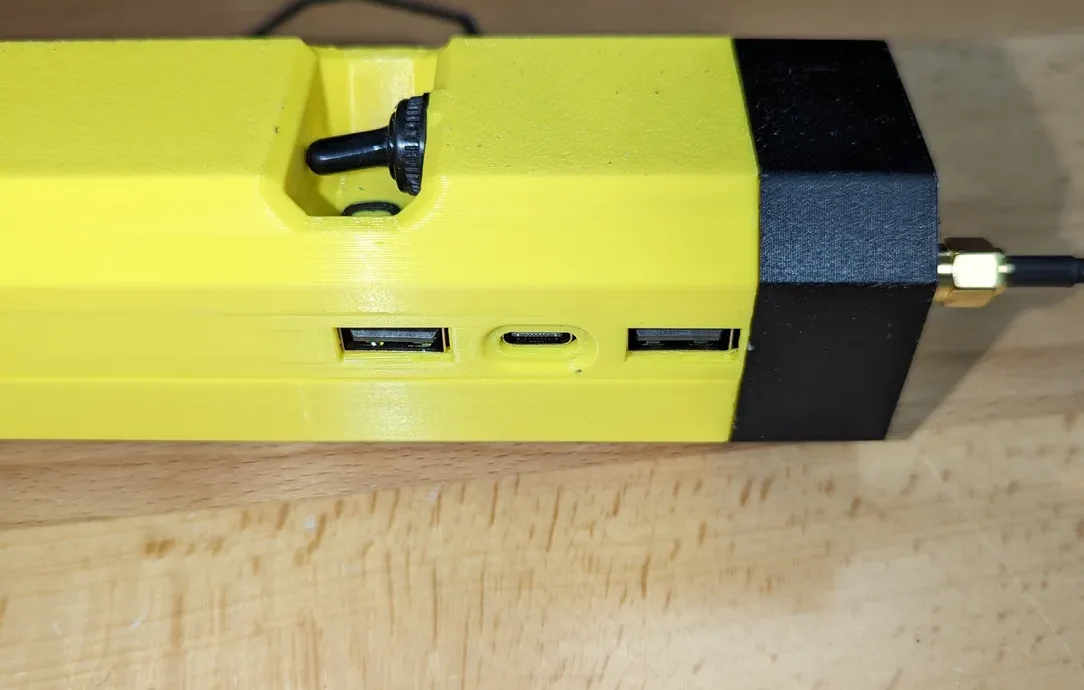

Поскольку мне хотелось, чтобы батарея работала долго и ее не нужно было помещать в карман, я переборщил с батареями, сделав блок из шести элементов 18650 емкостью 2200 мАч, которого должно хватить примерно на шесть-восемь недель при включенном радио. К сожалению, благодаря встроенному зарядному устройству RAK19003 для зарядки потребуется чуть меньше двух дней, поэтому мне понадобилось более быстрое зарядное устройство. Я подумал, ��то мог бы с таким же успехом приобрести для этого плату Power Bank, поскольку они могут иметь довольно быструю зарядку, и почему бы не сделать так, чтобы она могла заряжать и другие устройства? Я нашел довольно простую плату HiLetgo мощностью 18 Вт с двумя выходами USB-A и двунаправленным портом USB-C PD, которая прекрасно подошла. Благодаря этой плате я могу зарядить аккумулятор менее чем за три часа и одновременно заряжать до трех устройств (хотя и не очень быстро).

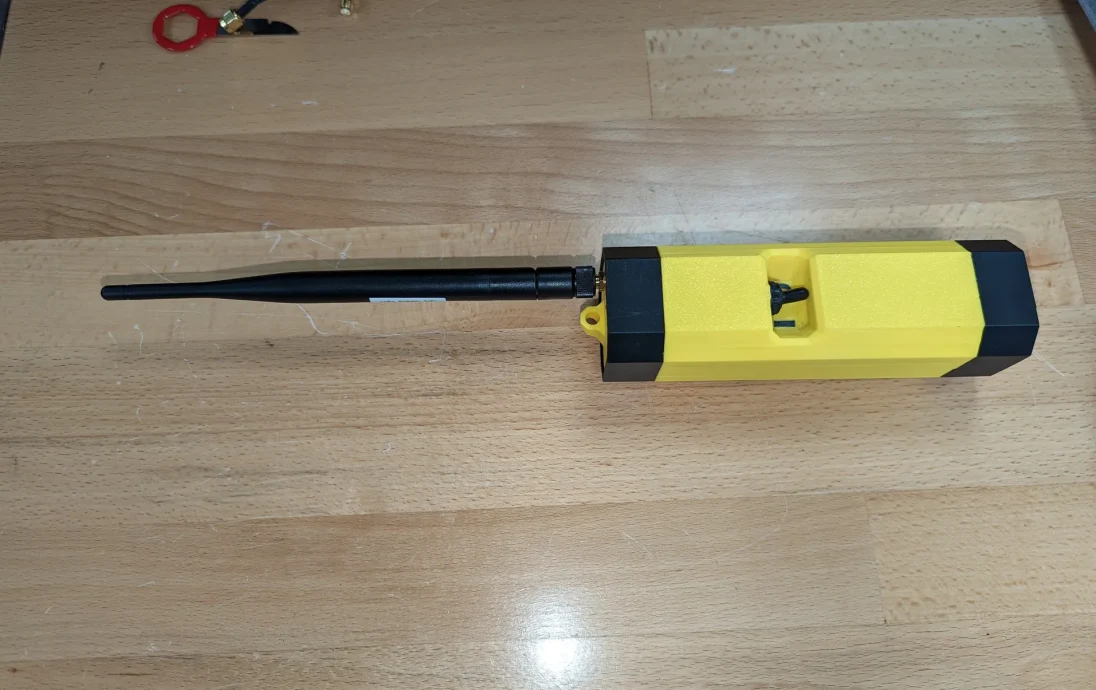

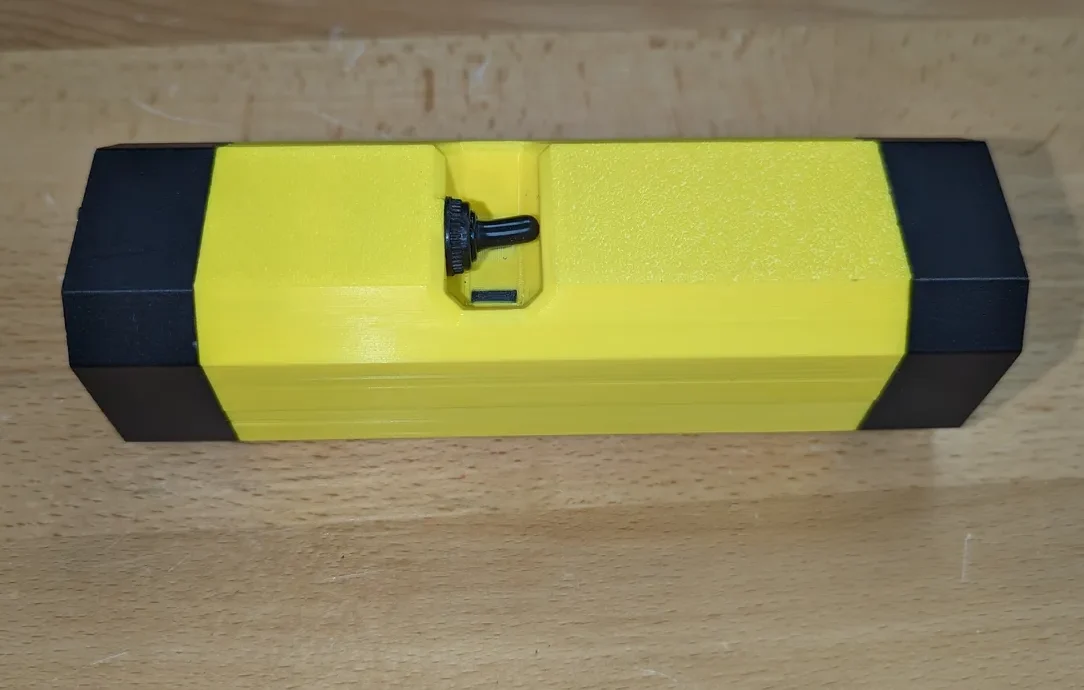

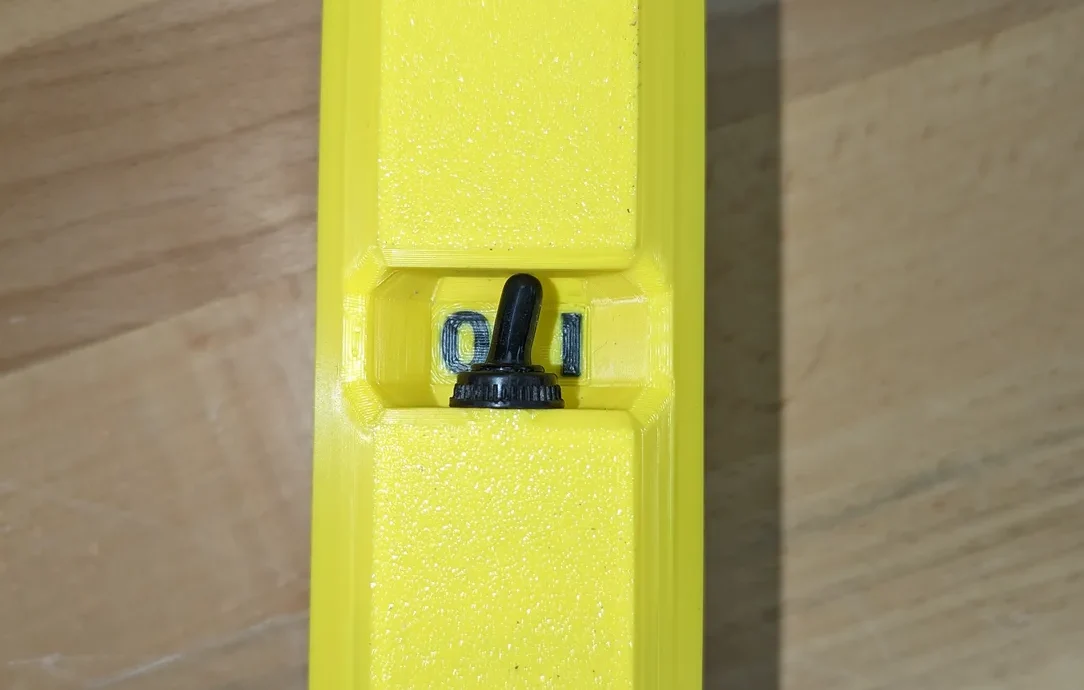

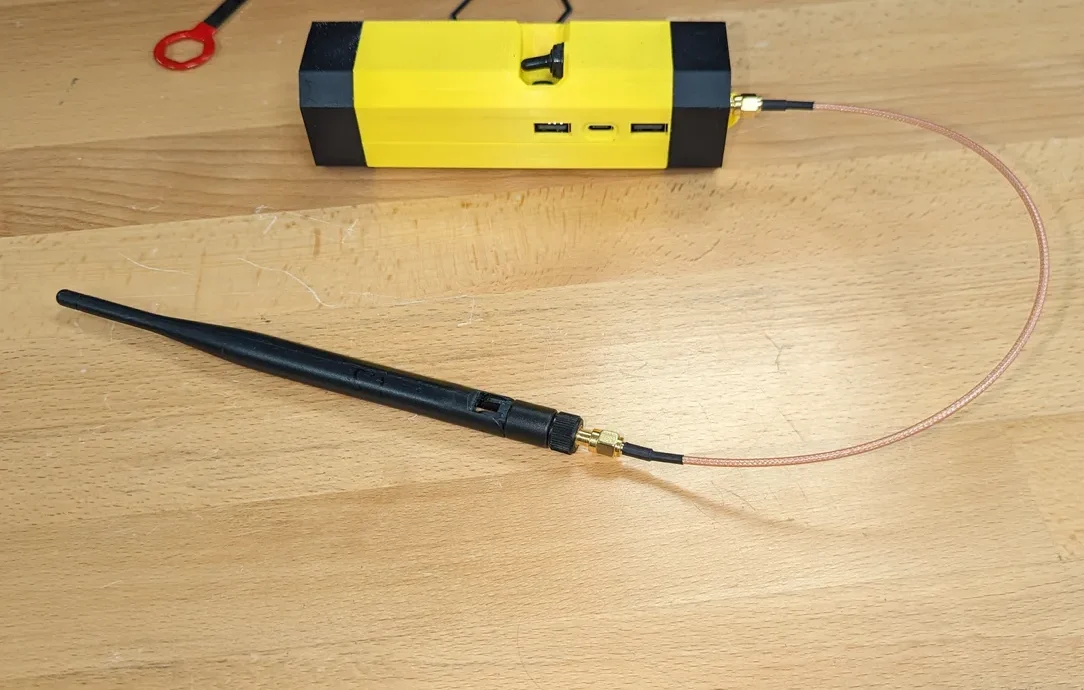

Наконец, мне понадобился выключатель питания, чтобы выключить радио, потому что создание устройства с батарейным питанием, которое не может выключаться, — просто ужасная идея, даже с защищенными батареями. Я утопил переключатель, чтобы его нельзя было [легко] случайно включить или выключить, пока он находится в рюкзаке. Мне бы хотелось также утопить антенный разъем SMA, но это потребовало бы значительной доработки, поэтому я оставил все как есть, возможно, в какой-то момент я вернусь и переделаю эту часть. Вместо того, чтобы крепить антенну непосредственно к корпусу, у меня есть коаксиальный кабель, идущий изнутри моего рюкзака к штыревой антенне Gizont, вшитой в ремешок на руку. Нет веской причины делать это таким образом, я просто подумал, что это будет круто.

Что касается печати модели, то все, кроме верха, печатается без подставок. Буквы (0 и 1 внутри выемки переключателя) невозможно напечатать, если у вас нет специального вспомогательного материала, который работает без зазоров. Я бы рекомендовал пропустить буквы, если у вас нет такого материала или принтера, работающего с несколькими материалами. Да, это был ленивый выбор дизайна, но вы не много потеряете, если их не будет.

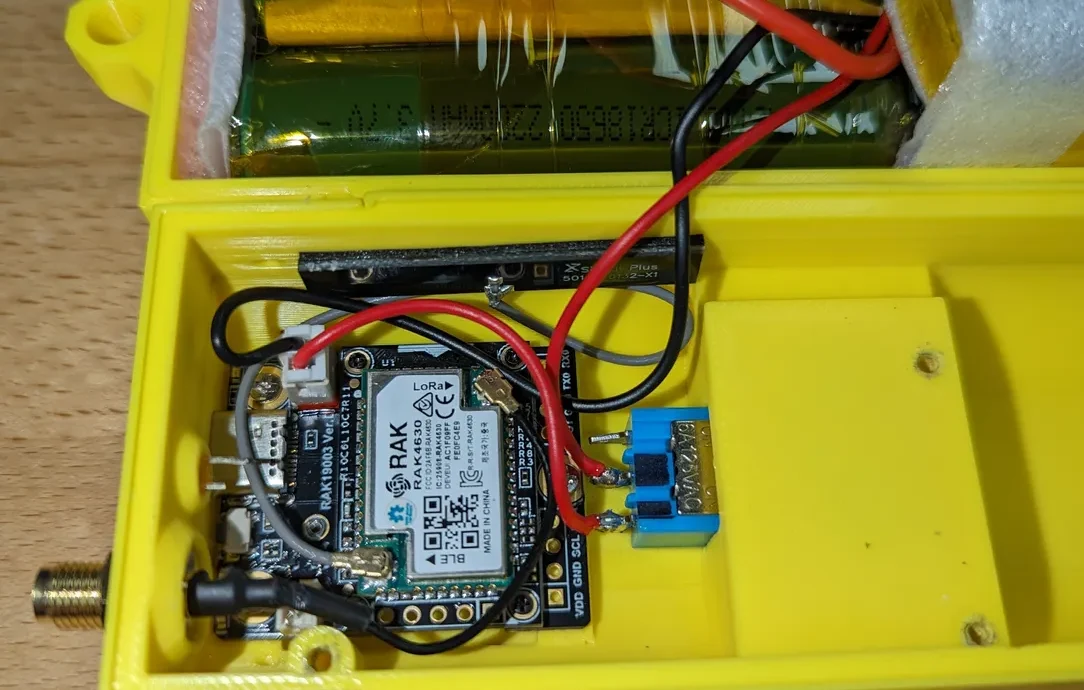

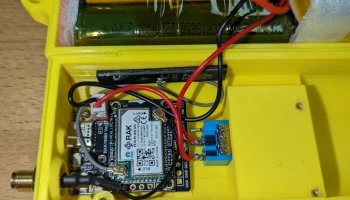

Чтобы установить плату RAK19003, вам понадобятся три самореза M2x6 мм, а для установки платы USB-банка питания вам понадобятся три самореза M3x4 мм (или отрежьте несколько винтов диаметром 8 мм, как я). Кольца на концах, которые скрепляют две половинки, просто прижимаются друг к другу, они настолько плотно прилегают, что мне приходится распечатывать новые каждый раз, когда мне приходится их разбирать. Есть место для 3-миллиметрового светодиода, который я собираюсь подключить в качестве индикатора оповещения о сообщениях, как только выясню, как это сделать, учитывая отсутствие контактов GPIO в RAK19003.

Как и все другие мои модели, я не думаю, что ее стоит продавать, но если вы хотите взять мой дизайн и продать его распечатки, сделайте это, просто оставьте ссылку на эту страницу где-нибудь в списке.
