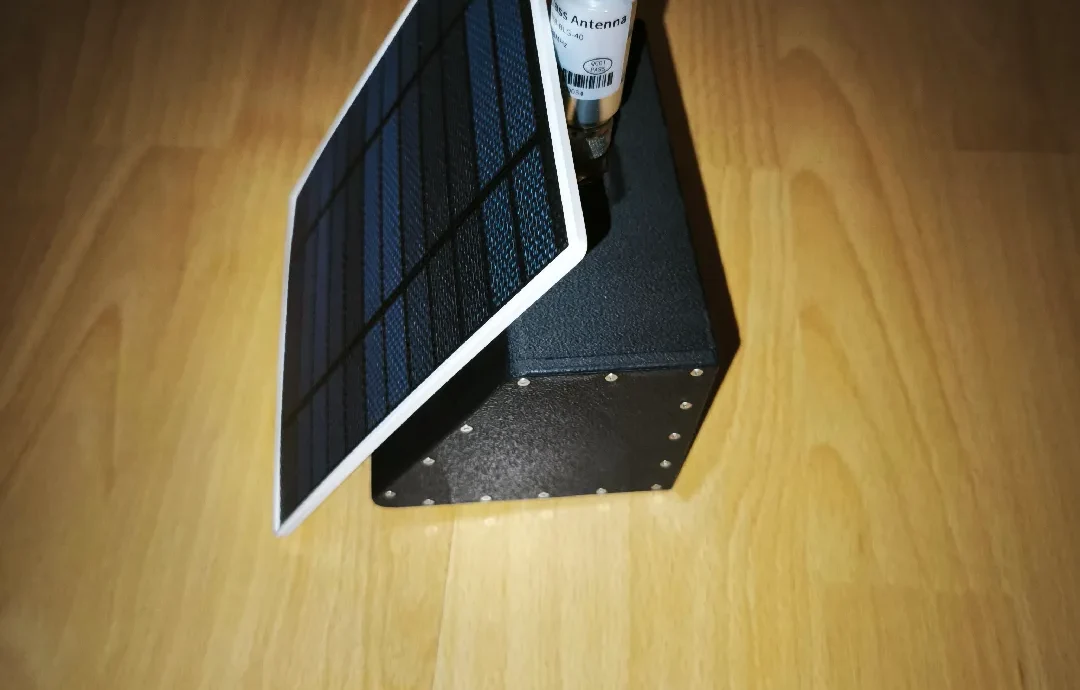

Мештастик солнечный узел Meshtastic

Все еще в процессе

Я хотел построить Meshtastic Solar Node как можно более модульным. Где вы сможете сами решать, где и как следует распределять компоненты.

Будет 2 версии. Сначала уменьшенная версия, в которой может быть все самое необходимое для небольшого Солнечного узла. Но все же есть возможность использовать несколько датчиков.
В более крупной версии будет больше свободного места.

Для меня важно сделать теоретически возможным сделать секции полностью взаимозаменяемыми в двух версиях. Чтобы можно было, например, без проблем перейти с маленькой версии на большую.

Используются несколько запрессованных гаек:
Для случая:
— M2*4*3,2 (Маленький: 30x)

Перегородка (пустая) предназначена для самостоятельного обустройства жилья. Важно отметить, что Разделитель можно использовать как «сверху», так и «снизу».

Маленький корпус:
Делитель 1-13

Корпус также доступен в различных версиях в двух размерах. Здесь проводится различие:
— Базовый <-> с отверстием для освещения (для измерения люкс/УФ)

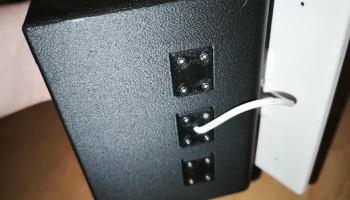

— Количество вариантов адаптера (ниже). Итак, входы в корпус
— (Для большой версии) Количество антенных выходов

Оборудованные разделители:
Эти разделители (Версии 1-3) оборудованы таким образом, что на своем месте находятся следующие компоненты:
— ИНА 3221/ИНА 226/ИНА 219
— Менеджер солнечной энергии DFRobot
— 26650 Держатель батареи
— РАК19003

Необязательно:
— БМЕ280
— ТСЛ25911

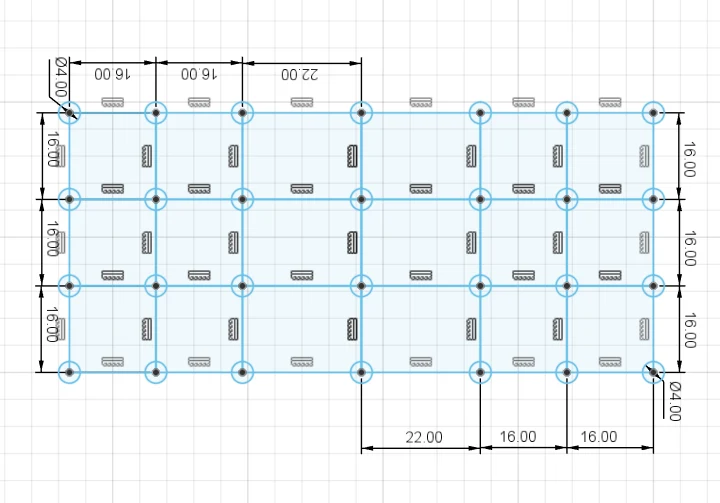

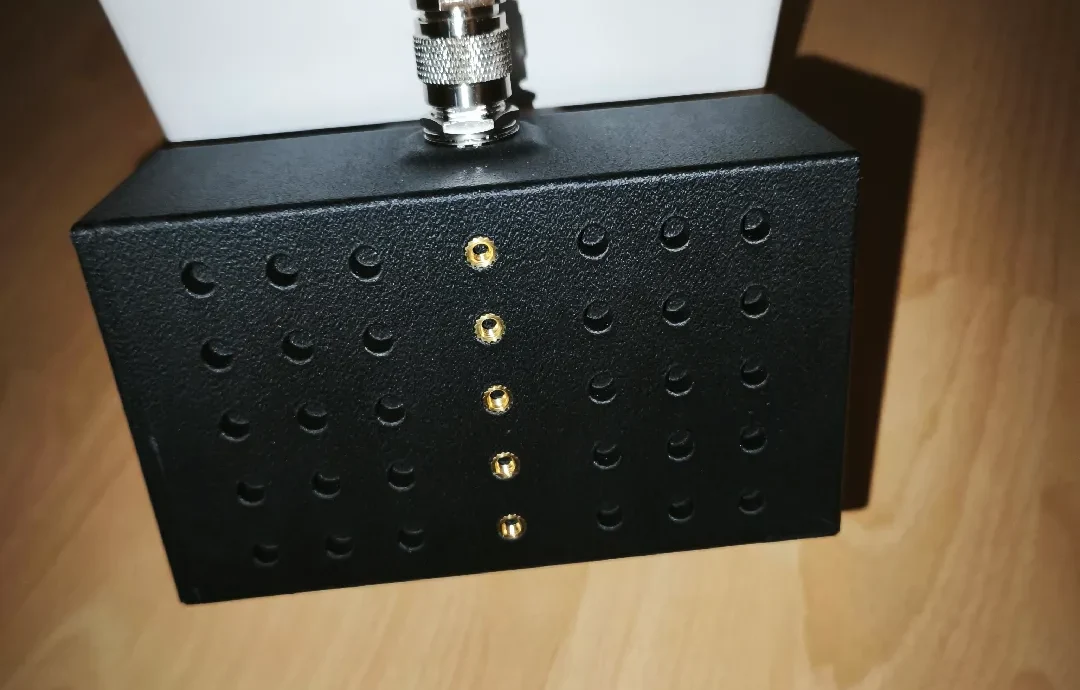

Сетка на обратной стороне:
— Заполняйте отверстие только той запрессовочной гайкой M4 Ruthex, которую вы используете (не тратьте их зря ^^)
