Caja para Faketec - Nodo Meshtastic с батареей 18650.......

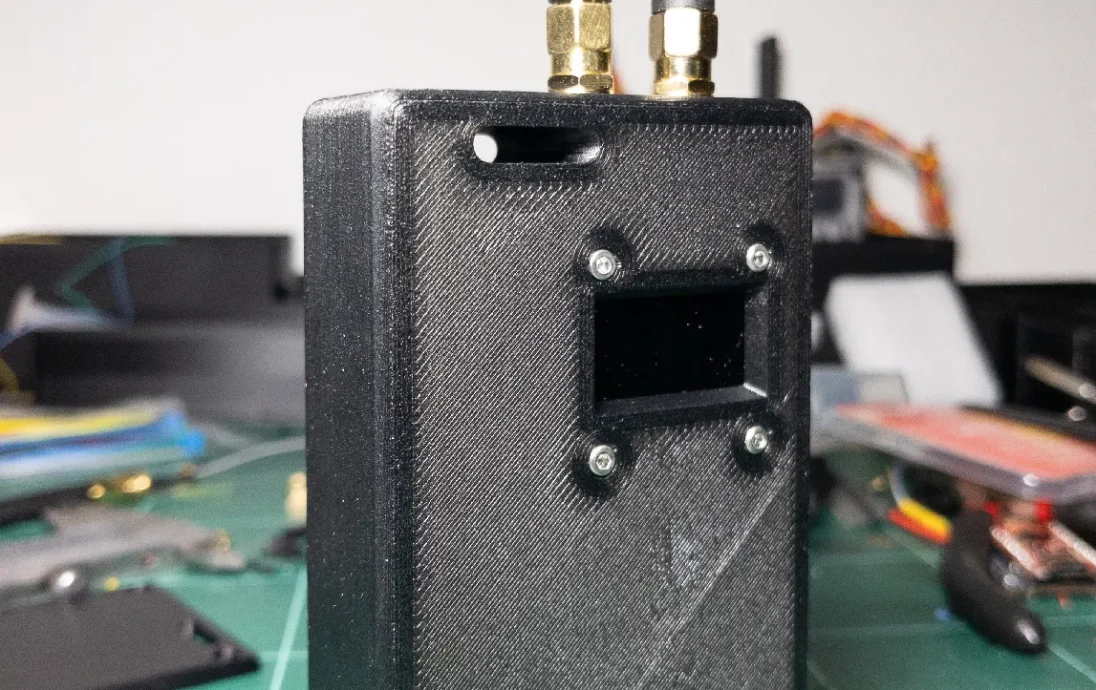

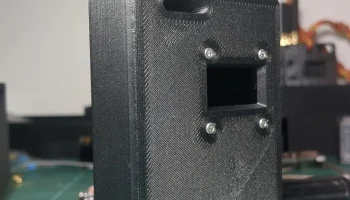

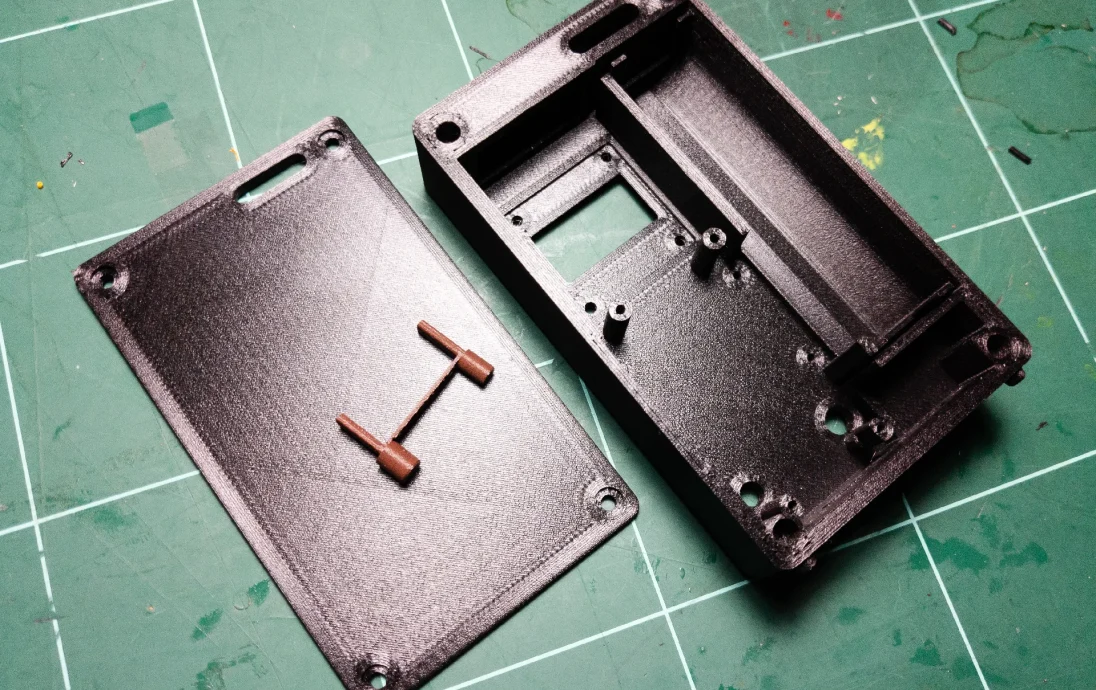

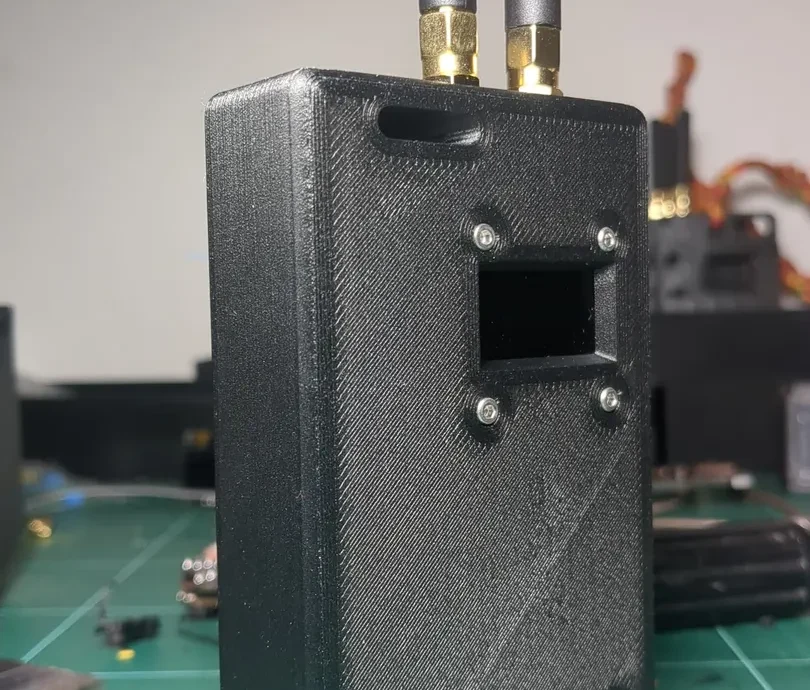

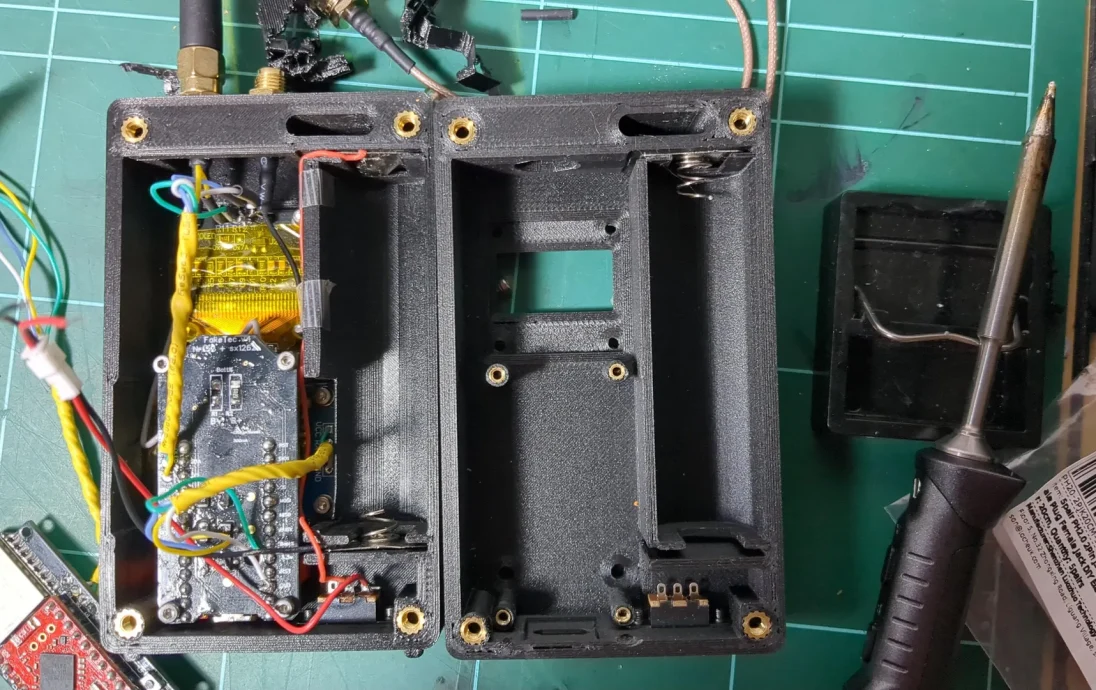

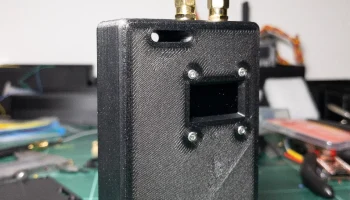

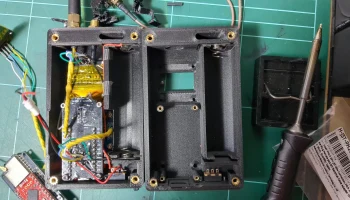

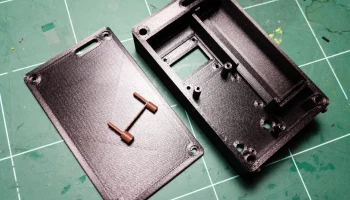

Это специальное 3D-изображение для монтажа узла Meshtastic с площадью Faketec V4 (SX1262). Эта конструкция оптимизирована для хранения аккумуляторной батареи 18650, предлагается компактное, надежное решение и список для использования снаружи. Включает доступ к панели OLED, разъемы SMA для антенн, прерыватель замыкания и пространство для модуля GPS.

Основные характеристики:

Совместимость с платой Faketec V4 (SX1262).
Интегрированный разъем для перезаряжаемой батареи 18650.

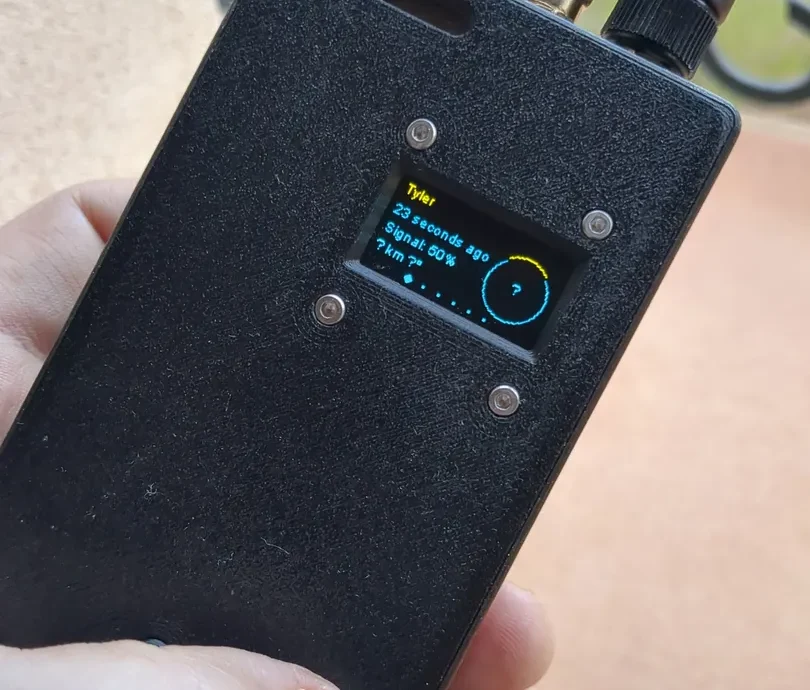

Шкаф для панелей OLED 0,96 дюйма.
Отверстия для двойной антенны SMA.
Вентана визуализации и фронтальная поддержка для прорывов панталлы.
Отделение для модуля GPS.
Прерыватель доступен снаружи.
Ранура улучшенного цвет�� для корреа или колгадора.

Необходимые компоненты:

1 × Placa Faketec V4 (SX1262).
1 × Pantalla OLED 0,96 дюйма.
1 модуль GPS (совместим с устройством).
2 × антенных разъема SMA. (Эта модель разработана для примера антенны, найденной в 868 или 433, и другой антенны GPS, которую мы не изучаем на фотографиях)
1 × Литиевая батарея 18650 (с внутренней поддержкой и просмотром в дизайне).
1 × прерыватель разлизывания.

Торниллерия:

4 × Inserciones roscadas M3.
4 × Tornillos M3 negros de cabeza plana.
4 × Tornillos M2 диаметром 6 мм (панталла).
4 × Tornillos M2 диаметром 4 мм (модуль GPS).
4 × Tornillos M2 диаметром 6 мм (плата Faketec).

Необходимые компоненты (в комплекте с AliExpress):

ПроМикро NRF52840:
https://es.aliexpress.com/item/1005006446457448.html

HT-RA62 SX1262:
https://es.aliexpress.com/item/1005005543917617.html

OLED SSD1306 I2C (опционально):
https://es.aliexpress.com/item/1005005970901119.html

Разъем JST для аккумулятора:
https://es.aliexpress.com/item/1005002564191148.html

МОП-транзисторы SI2312 (AE9T):
https://es.aliexpress.com/item/1005004184581395.html

Сопротивление 330 кОм (SMD 334 типо 1206):
https://es.aliexpress.com/item/1005002991902748.html

Сопротивление 680 кОм (SMD 684 типо 1206):
https://es.aliexpress.com/item/1005002991902748.html

Сопротивление 12 кОм (SMD 123, типо 1206):
https://es.aliexpress.com/item/1005002991902748.html

Ботоны SMD:
https://es.aliexpress.com/item/4001125532910.html

Модуль GPS (НЕО-6М/НЕО-7М/НЕО-8М):
Автобус: «GY-NEO6MV2 GY-NEO7MV2 GY-NEO8MV2 модуль GPS EEPROM MWC APM2.5 с большой антенной для Arduino».

Прерыватель трех сосен:
https://es.aliexpress.com/item/1005007647200874.html

Батарея 18650 (LiitoKala NCR18650B 3400 мАч):
Автобус: «LiitoKala nuevo Original NCR18650B 34B 3,7 В 18650 3400 мАч аккумуляторная батарея Linterna»

Рекомендации по впечатлению:

Материал: PETG или ASA (рекомендуется для использования снаружи). Материалы с волокном Carbono le sientan genial.

Высота крышки: 0,2 мм.

Реллено: 20-30 %. Джироидо

Сопорты: минимальные значения, следующая конфигурация.

Основная информация о проекте Faketec: gargomoma/fakeTec_pcb: недорогое устройство nrf52.
