Солнечная панель Meshtastic Rak 19007 Heltec

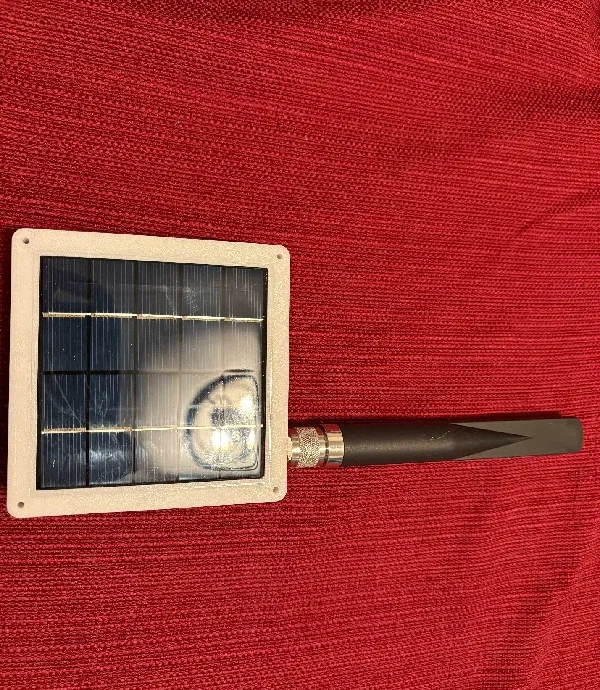

Первоначально я разработал это для rak Wisblock 19007. Я также сделал версию для Heltec v3. Он использует солнечную панель 100x100 5 В, перегородочный фитинг n-мама и батареи 18650. Я бы не назвал этот корпус защищенным от атмосферных воздействий, но я бы сказал, что он устойчив к атмосферным воздействиям. В версии Heltec есть сливное/вентиляционное отверстие, которое, кажется, я не встроил обратно в версию Rak.

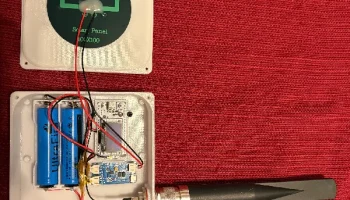

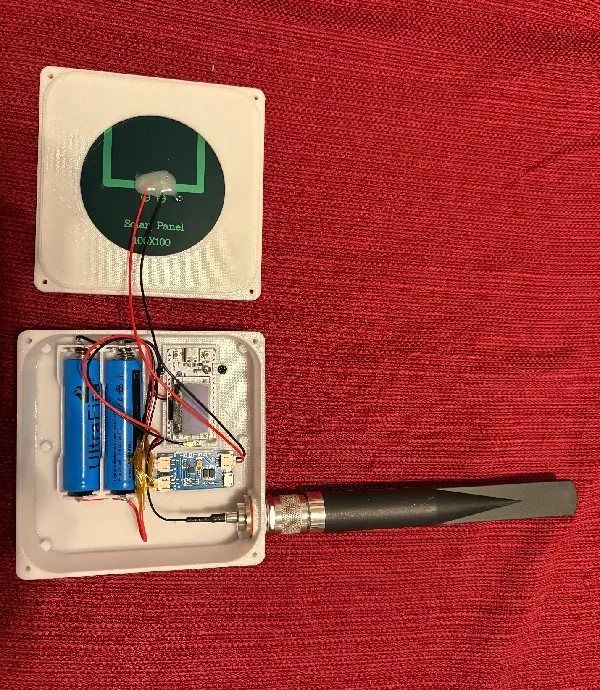

Версия чехла Heltec имеет не��колько зажимов для крепления контроллера заряда от солнечной батареи, поскольку Heltec не имеет встроенной возможности солнечной зарядки.

Слот в версии Rak предназначен для установки антенны Bluetooth.

Требуемое оборудование:

Контакты аккумулятора 18650, размер 16x16,5 мм AliExpress
4 винта M3x10 для крышки (рекомендуется нержавеющая сталь)
2 крепежных винта m3x5 мм для креплен��я микроконтроллера (только версия Heltec)
4x m1,6 для монтажа (только версия Rak)
1x N-мама переборка для антенны AliExpress
Модуль солнечной зарядки HW-736 (только версия Heltec) AliExpress
Солнечная панель 100x100 мм 5 В AliExpress
2 батарейки 18650
рекомендуется схема защиты аккумуляторов
клей

Ссылка на Onshape: https://cad.onshape.com/documents/04590957c0c19dde02f99b5f/w/a5a318dba1fdd264794e9296/e/d93b63c3a19146ba243a241a

Посмотрите вкладку «Версии и история», чтобы увидеть, где я перешел к варианту Heltec, если это необходимо.
