Монтажная пластина Meshtastic Nebra IP67

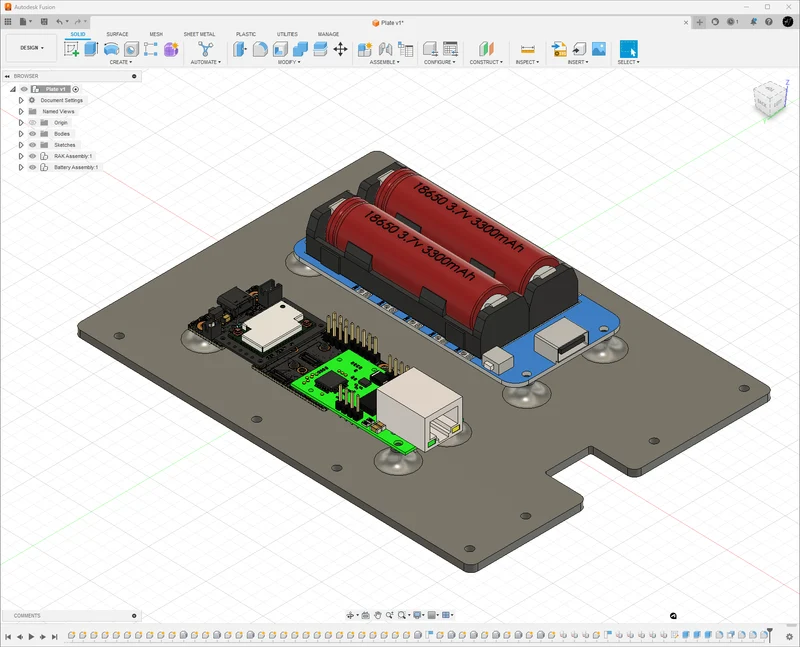

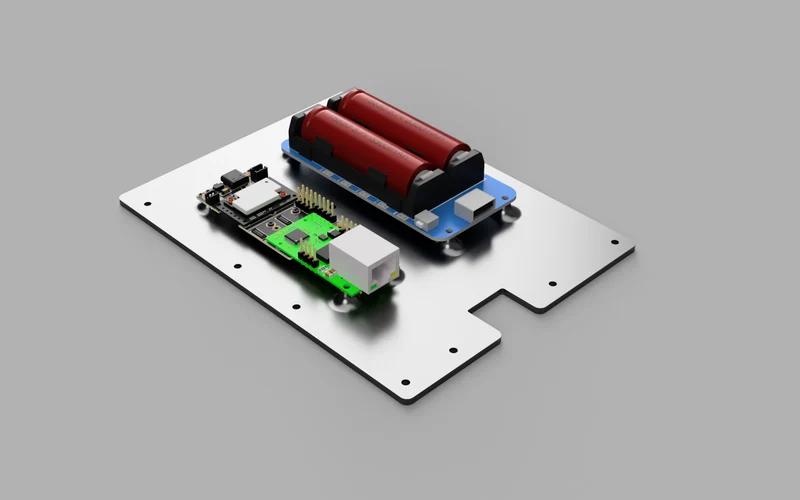

Версия 1:

Монтажная пластина для корпуса Nebra IP67 для установки узла Meshtastic на базе платы RAK19007 WisBlock. В комплект входит место для крепления держателя аккумулятора diymore 18650.

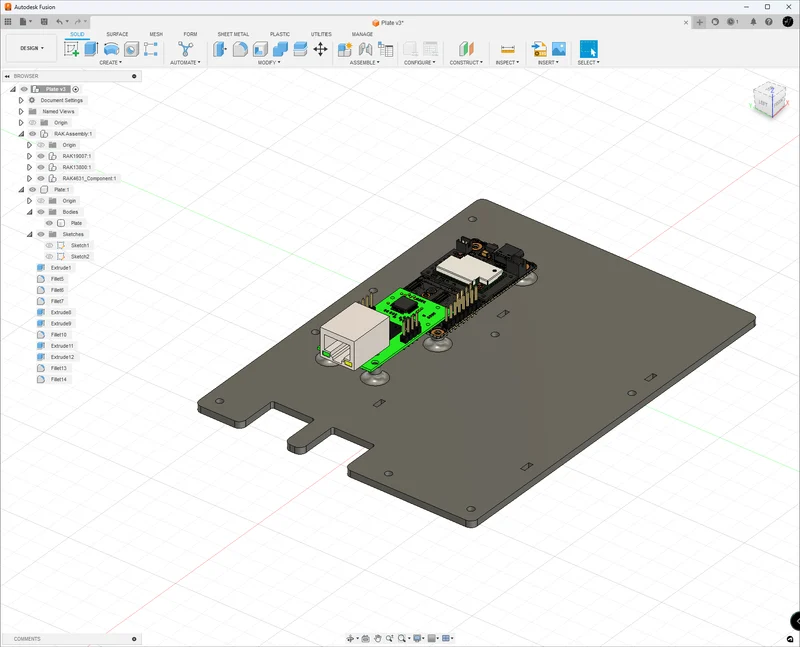

Версия 2:

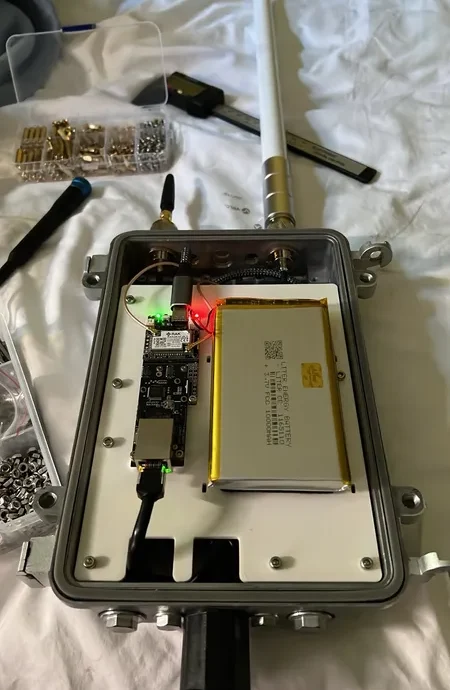

Монтажная пластина для корпуса Nebra IP67 для установки узла Meshtastic на базе платы RAK19007 WisBlock. Включает отверстия для застежек-молний для установки LiPo-аккумулятора 1165110 емкостью 10 Ач. Вы также можете закрепить батарею с помощью самоклеящейся липучки размером 4 x 2 дюйма.

Эта версия предназначена для использования с адаптером PoE на 5 В USB-C, установленным под пластиной.

Для достижения наилучших результатов (термостойкости) печатайте из PETG, ABS или ASA.

Дополнительное оборудование:

Версия 1:

9 винтов M3x8 SHCS для крепления пластины в шкафу
3-5 винтов M2,5x4 для крепления модуля RAK (вам понадобится только 3, если вы не включаете модуль Ethernet)
4 винта M3x4 для крепления держателя батареи

Версия 2:

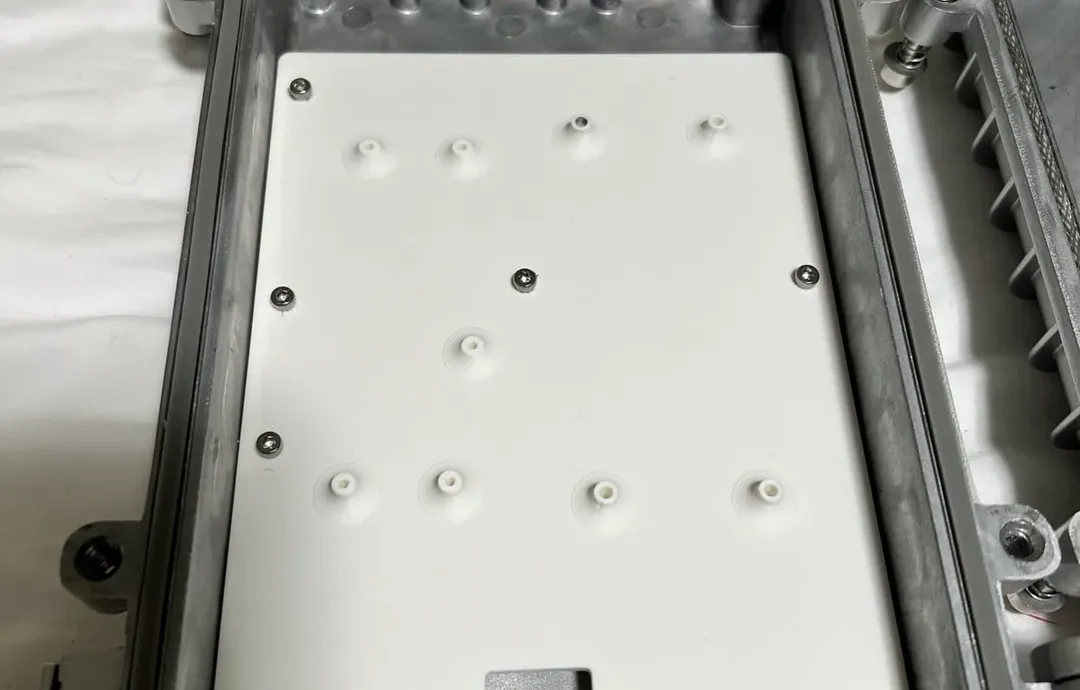

7 латунных стоек M3 20 мм
7x M3x8 SHCS для крепления пластины к стойкам
3-5 винтов M2,5x4 для крепления модуля RAK (вам понадобится только 3, если вы не включаете модуль Ethernet)

Ссылки:

Корпус Небры

Держатель батареи

Далее будут представлены дополнительные фотографии по мере доставки и установки оборудования...
