Параметрический корпус Heltec V3/V4 (Meshtastic)

Это полностью параметрический ремикс, предназначенный для размещения плат Heltec V3 и V4 для узлов Meshtastic. Он оснащен настраиваемым корпусом, размеры которого были протестированы в диапазоне от 60x40x30 мм до 150x150x100 мм, что позволяет идеально подогнать его под конкретную батарею и аппаратную настройку.

Особенности и совместимость

Первичный дизайн (Heltec V4): создан специально для Heltec V4.

Примечание. В самом конце временной шкалы Fusion360 есть группа с именем V3_Modifier. Если вы используете плату V4, вы можете безопасно удалить эту группу. Вам это не нужно, но и особо не мешает.

Обратная совместимость (Heltec V3): Полностью совместим с Heltec V3. Кнопки будут располагаться примерно на 0,3 мм глубже, что сделает их немного менее тактильными, но полностью функциональными.

Безвинтовая сборка: держатель Heltec зависит от допусков принтера и после закрытия прочно удерживается на месте задней частью корпуса. Теоретически никакие винты или клей не требуются. То же самое касается и самого корпуса.

Примечание. Если у вашего принтера очень слабые допуски (лучше, чем у моего Ender 3), вам может понадобиться капля клея или вы можете просто отрегулировать параметр допуска в файле.

Две версии:
1. Передняя антенна: Антенна, установленная в передней части корпуса.

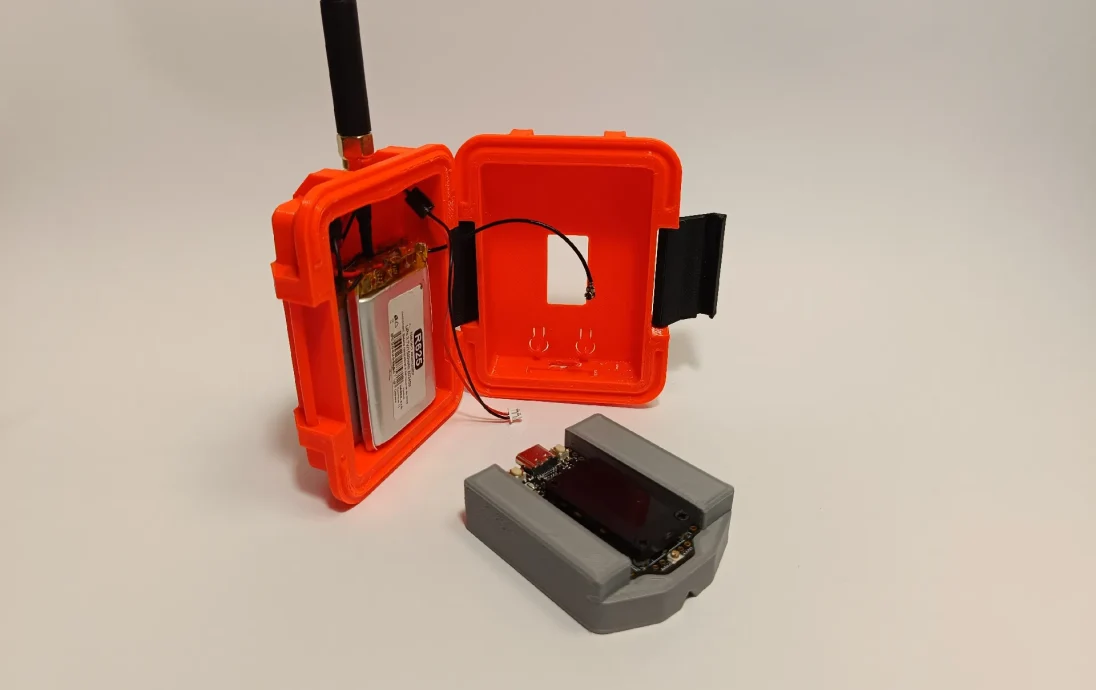

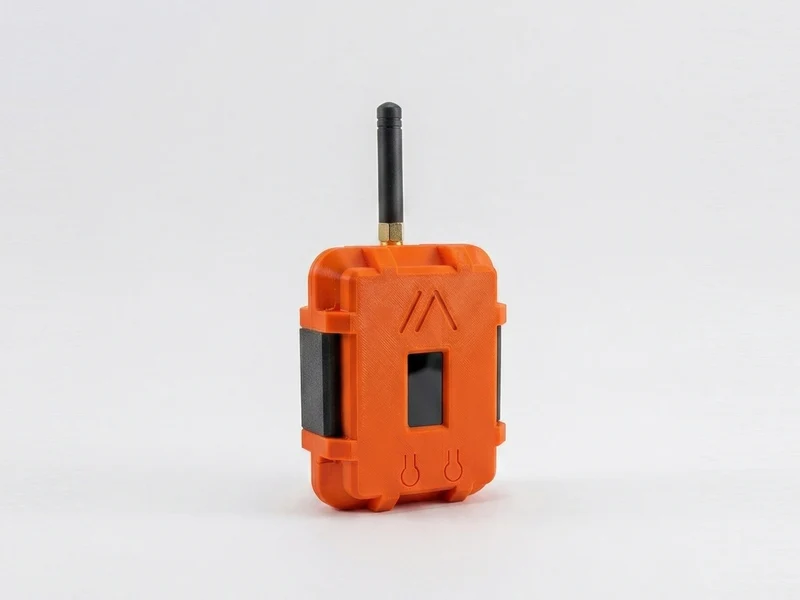

2. Задняя антенна: Антенна, установленная в задней части корпуса (показана на фотографиях).

Руководство по параметрированию и размерам

Размер по умолчанию: 70 x 50 x 30 мм (подходит для двух Li-Po аккумуляторов емкостью 1500 мАч в конфигурации BackAntenna).

Протестированные пределы:

Минимум: 60 х 40 х 30 мм (ДхШхВ).

Максимум: до 150 x 150 x 100 мм (ДxШxВ).
(Примечание: при больших размерах конструкция держателя Heltec становится смехотворно неэффективной. Для очень больших коробок я рекомендую разрезать держатель по высоте в слайсере, чтобы он не доходил до конца оболочки, а затем использовать немного клея, чтобы удерживать его на месте.)

Технические советы

Предупреждение Extrume44: при увеличении поля эта функция на временной шкале может стать желтой. Не обращайте на это внимания. Он учитывает зазор внешнего USB-разъема и больше не требуется для больших размеров.

Соотношение высоты. Если у вас возникли проблемы с параметром соотношения высоты оболочки, воспользуйтесь этим простым обходным решением: экспортируйте одну оболочку желаемой минимальной высоты (например, 30 мм), затем измените общую высоту (например, 150 мм) и экспортируйте другую оболочку. Они останутся полностью совместимыми.

Антенный кабель: при сокращении длины (L) при использовании версии FrontAntenna убедитесь, что имеется достаточный зазор, чтобы антенный кабель не столкнулся с платой Heltec.

Кредиты

Огромное спасибо и уважение оригинальному автору TheSameNameTwice. Несмотря на корректировки ограничений, необходимые в старой версии 2, эта модель сэкономила мне часы работы.
Примечание. С тех пор первоначальный автор выпустил версию 2.1, которая, вероятно, устраняет проблемы, которые я исправил вручную в версии 2.
