Портативный узел TinyTiny на базе Meshtastic X-Mini-Faket..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

________________________________________________________________________________________________________________

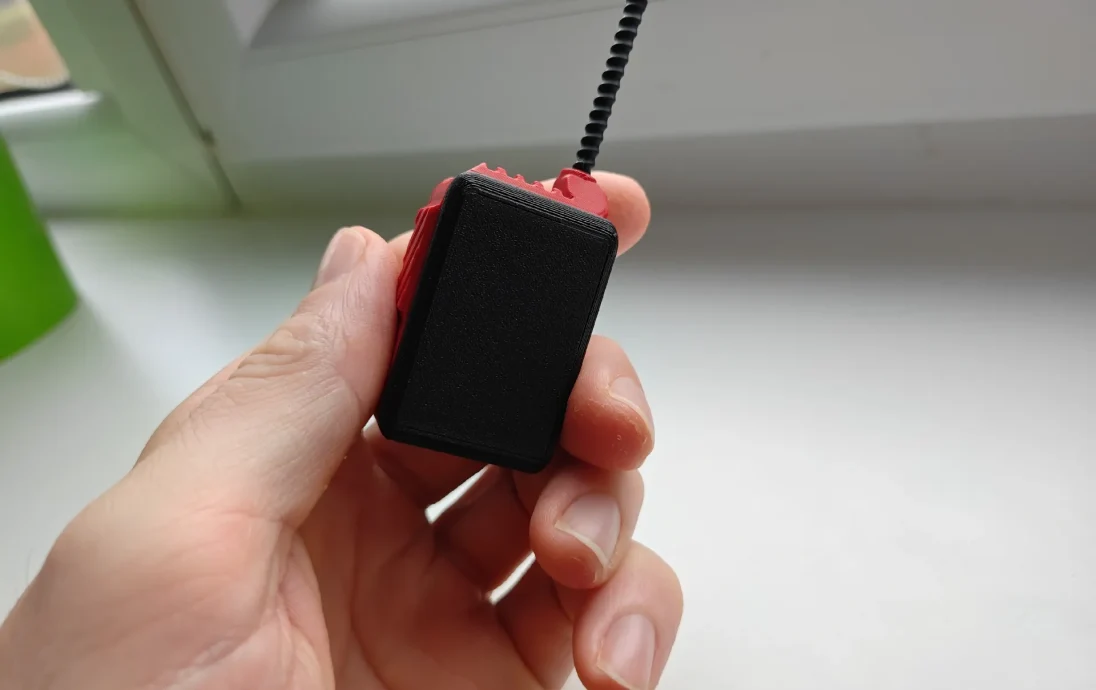

Скоро будет добавлена задняя крышка с креплением для брелка/ремешка!

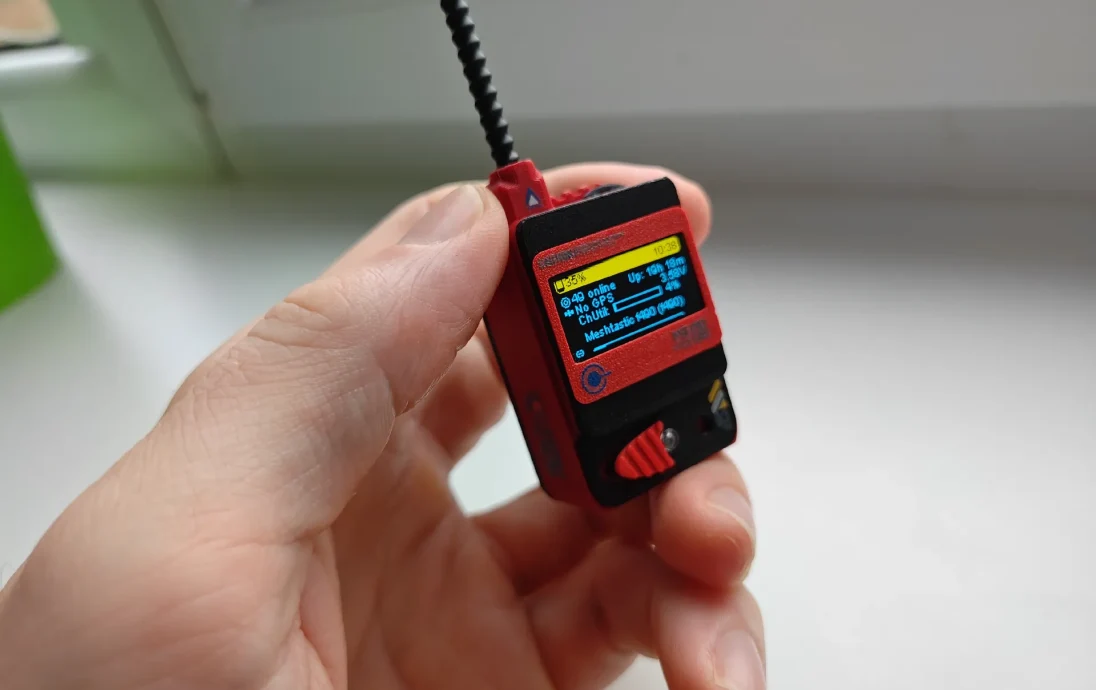

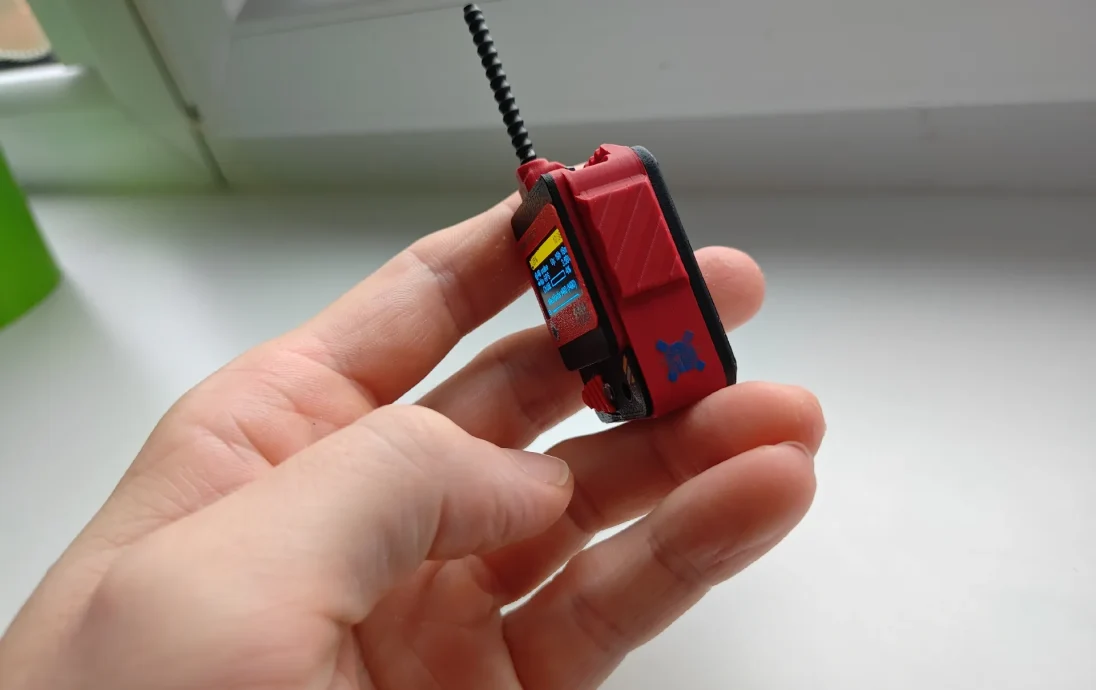

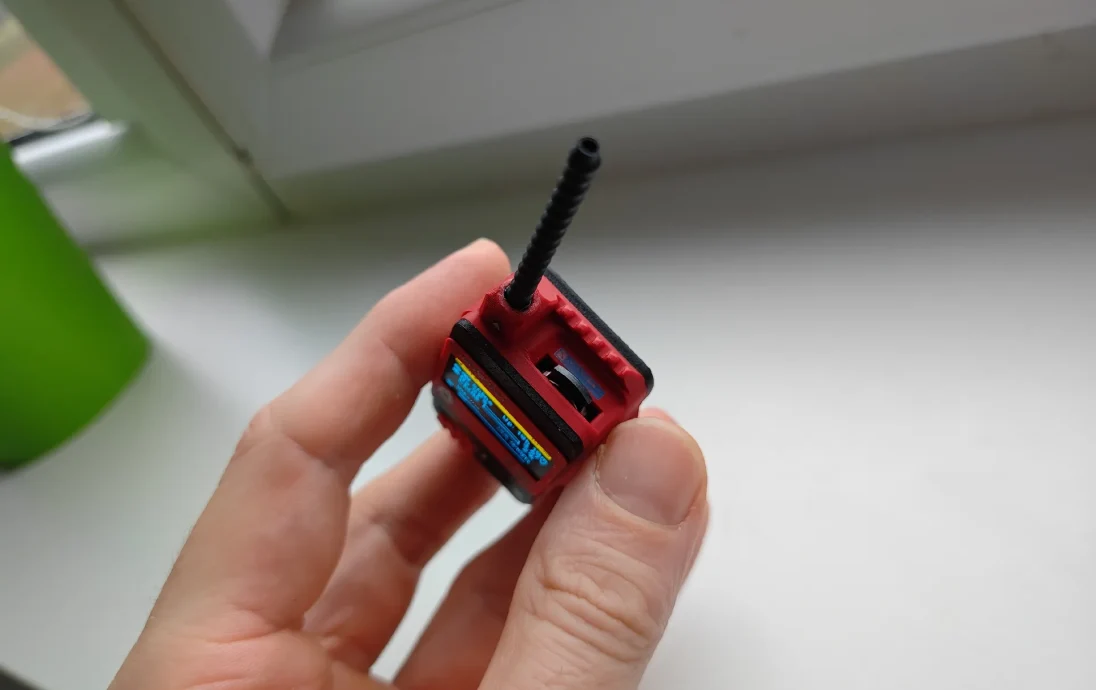

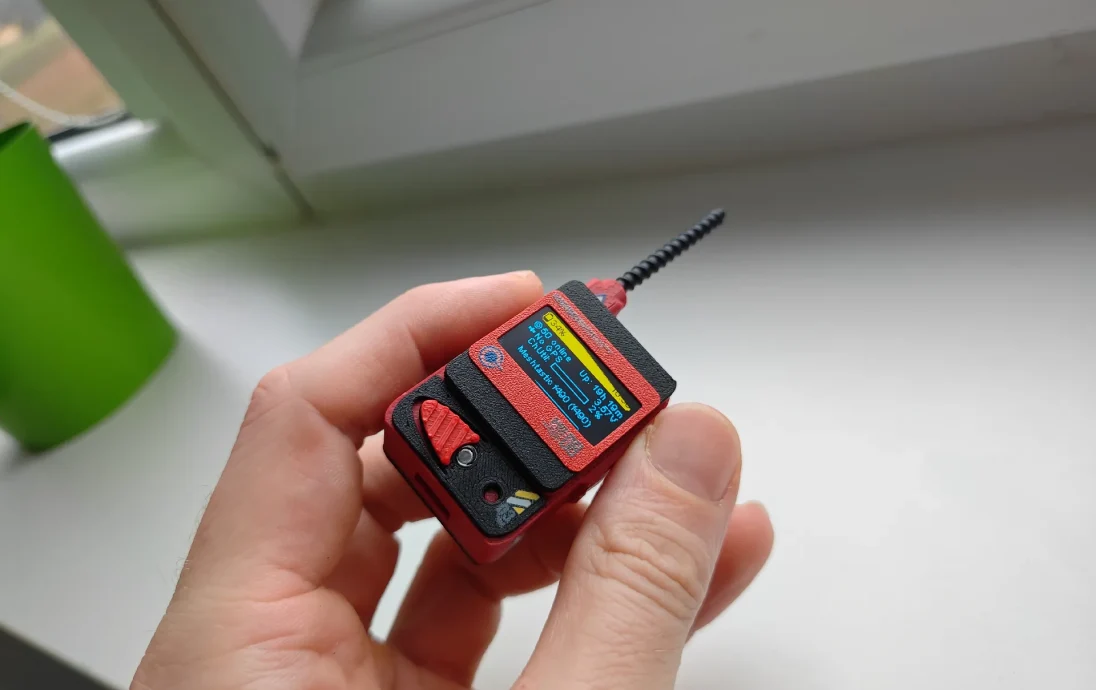

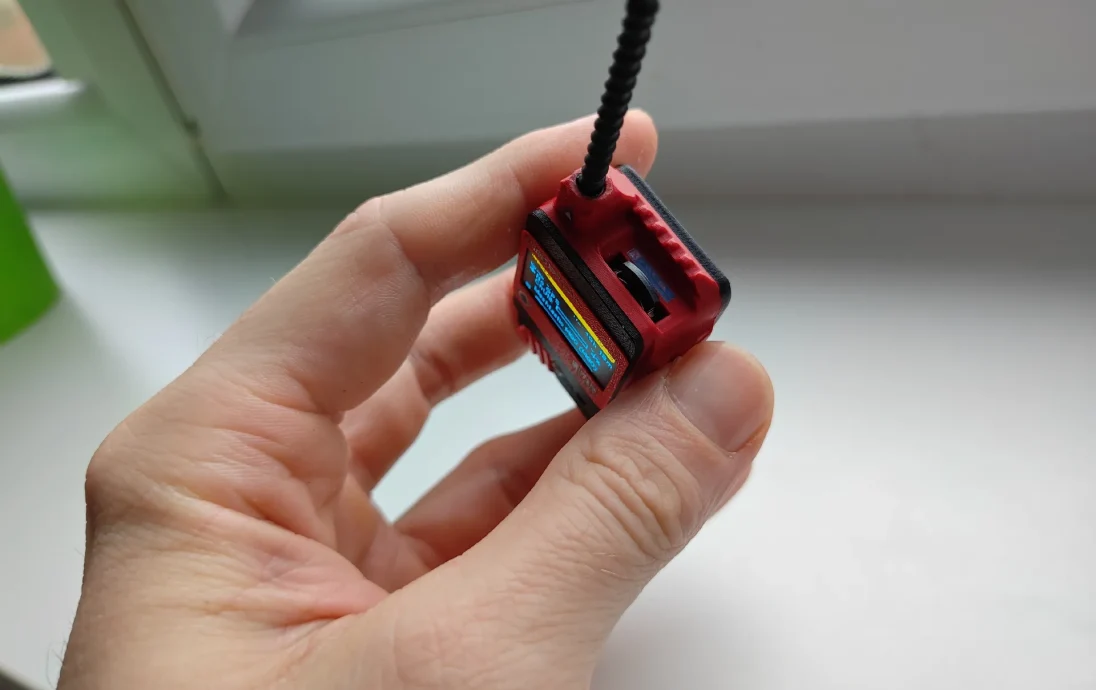

Упрощенный «Mighty-tiny» без модуля GPS и антенны, большой батареи 18350 емкостью 1600 мАч и датчика окружающей среды. «Tinytiny» теперь имеет основные функции узла, такие как дисплей, навигационный переключатель, кнопка запуска, кнопка сброса, зуммер, светодиодный индикатор уведомлений и вибромотор. и гораздо меньший и более легкий аккумулятор Lipo емкостью 400 мАч. Время работы составляет 2-3 дня в зависимости от использования. Рекомендуется использовать Tinytiny в роли Client_Mute.

Процесс сборки также намного проще без большого количества кабелей, поскольку в комплект входит плата Xmini-Faketec, а единственными внешними вещами являются дисплей, вибромотор и аккумулятор, вот и все.

Необходимую плату можно загрузить на моем GitHub или напрямую использовать файл Gerber, прикрепленный к файлам. Ссылка на GitHub: lupusworax/MeshtasticMini-ultimate-: улучшенный и обновленный вариант оригинального Meshtastic Mini.

Просто загрузите предоставленный файл «gerber.zip» производителю по вашему выбору и закажите необходимое количество печатных плат, это так просто!

Спецификация платы MiniX-Faketec: https://onedrive.live.com/:x:/g/personal/2C67368A838F1199/ET8Aq4KHNdJKmKTWteWQwgABc_6ukWMk-eV6PkVx-6z_GQ.

Список запчастей:

Файл MiniX-Faketec Gerber, который вы можете найти в файлах, готов к загрузке и заказу у JLCPCB или любого другого производителя печатных плат.

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

502530 Литий-полимерный аккумулятор емкостью 400 мАч (должно быть место для более крупного 602530 или даже 702530 емкостью до 500 мАч, но я еще не проверял!)

Литий ионный литий полимерный аккумулятор 3,7 В, 502530, 400 мАч Батарейки Lipo АлиЭкспресс 44

Вибрационный двигатель:

10 шт. DC3-5V микро вибрационный двигатель постоянного тока 0820/0827/0830/0834/1027/1030/1034 для телефона, монета, плоский мотор — Алиэкспресс

Важные вещи!:

Прежде чем поместить основную плату в основной корпус, убедитесь, что вы полностью удалили все поддерживающие материалы!

Для OLED-дисплея я рекомендую припаять все кабели к дисплею, пропустить кабели через рекомендованное квадратное отверстие и припаять провода к плате. ЕСЛИ вы используете лакированный провод, как я, они, конечно, все одного цвета, не приклеивайте рамку поверх дисплея, пока вы не подключили дисплей к плате и не протестировали его, у вас не будет возможности измерить, какой провод к какому соединению ведет, если вы приклеите рамку до этого!

ДОПОЛНИТЕЛЬНО:

Люди постоянно спрашивали, где я взял крутые киберпанковские наклейки. Это водные наклейки, которые обычно используются на моделях Gundam. Их можно найти здесь:

https://de.aliexpress.com/item/1005005513789895.html

Простой совет по цвету дисплея!: Вы можете превратить свой синий OLED-дисплей в зеленый, приклеив на него один слой каптоновой ленты!

Каптоновая лента универсальна, изолирует компоненты от короткого замыкания друг д��уга, а также используется для изменения цвета дисплея.
