Компактный корпус T-Beam S3 Core (Meshtastic)........

Я разработал этот компактный корпус после того, как обнаружил, что модуль Lilygo T-Beam S3 Core может работать как автономное устройство вне док-станции T-Beam Supreme.

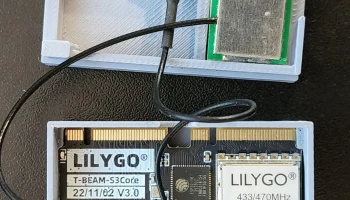

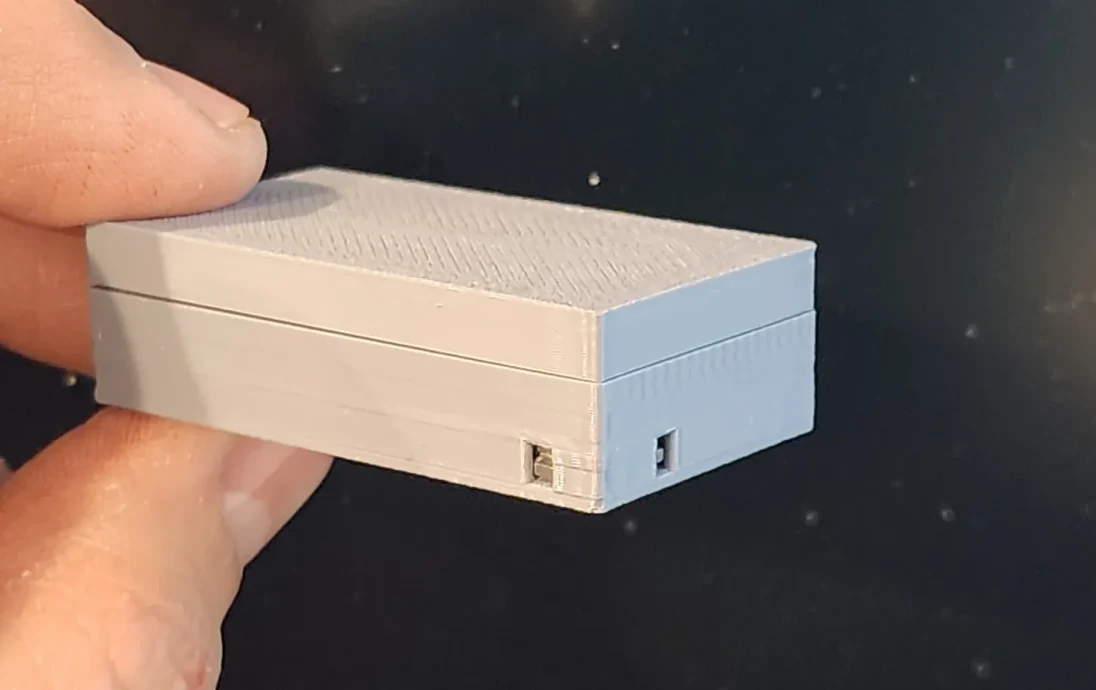

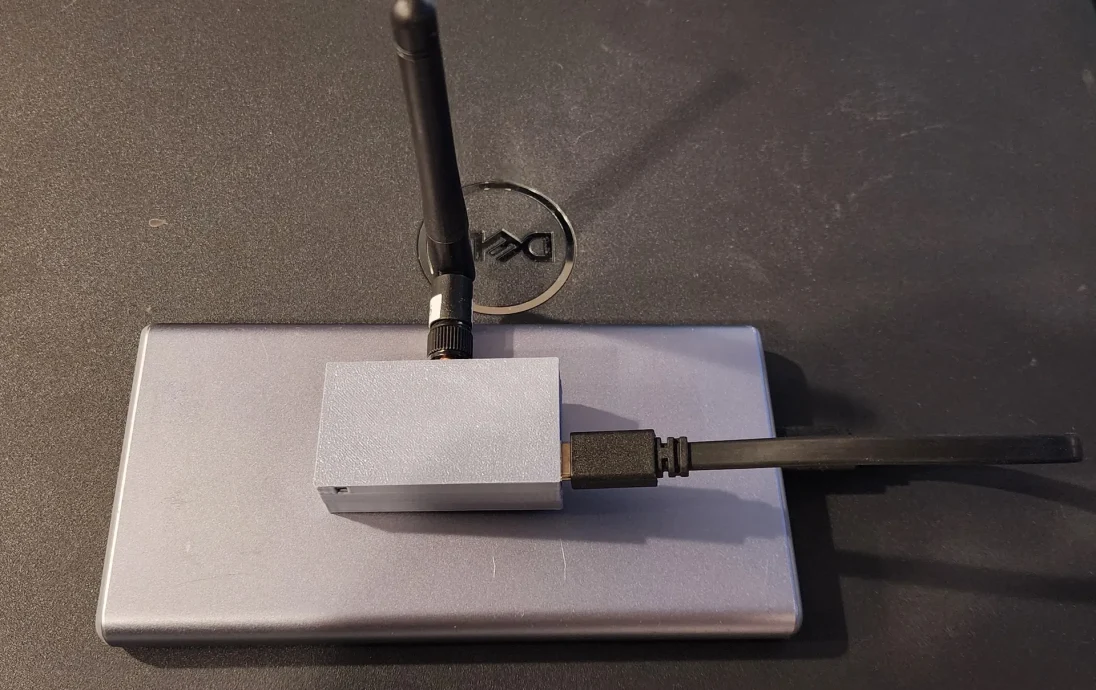

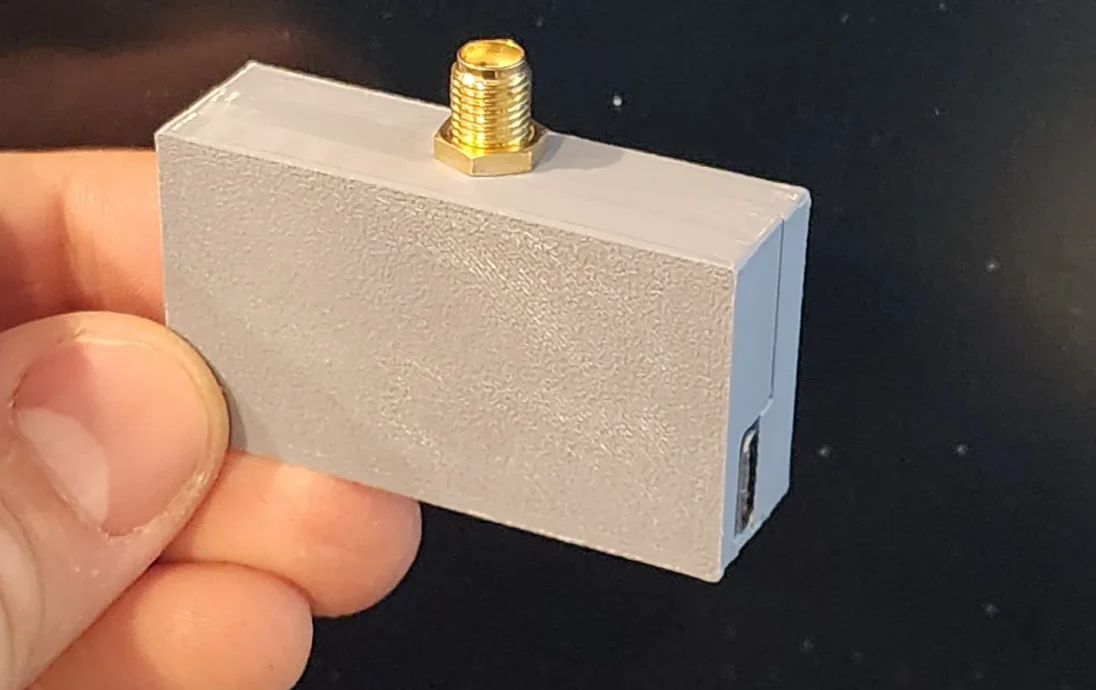

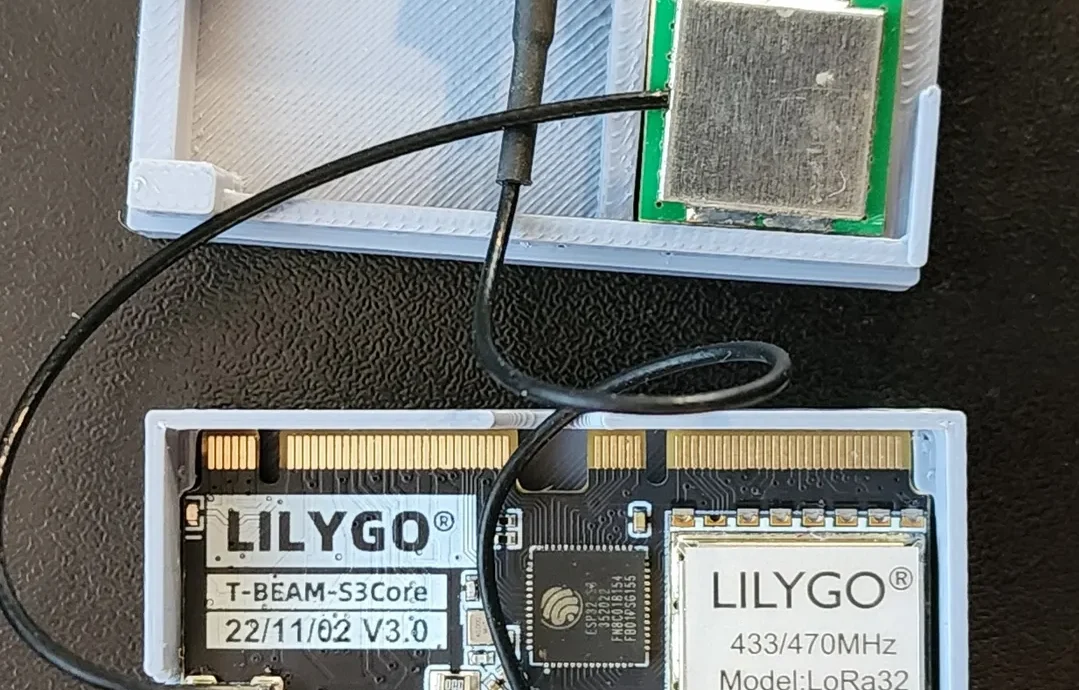

Этот корпус состоит из 2 частей: верхней и нижней, которая удерживает сердцевину на месте. Сердечник легко встанет на место, если вы сначала вставите его в угол кнопки, а затем опустите на место сторону разъема USB-C. Стандартный пигтейл IPEX должен свернуть 2 раза, и разъем SMA войдет в отверстие со шпонкой. Допуски должны препятствовать свободному вращению разъема SMA. Имеется место, предназначенное для антенны GPS (убедитесь, что она установлена ​​в правильной ориентации, лицевой стороной вверх, для обеспечения наилучшего приема). Кнопки доступны снаружи с помощью аналогичной скрепки. Над чипом LORA имеется небольшое пространство (размером примерно с модуль GPS), возможно, вы сможете втиснуть туда действительно небольшую батарею, если вы любите приключения, в противном случае вам придется питать ��дро ​​от источника питания USB-C. Наконец, фрикцион корпуса соединяется, и когда вы будете готовы зафиксировать его, поверните гайку соединителя SMA, чтобы соединить нижнюю и верхнюю части вместе, когда они перекрываются. Наслаждаться!

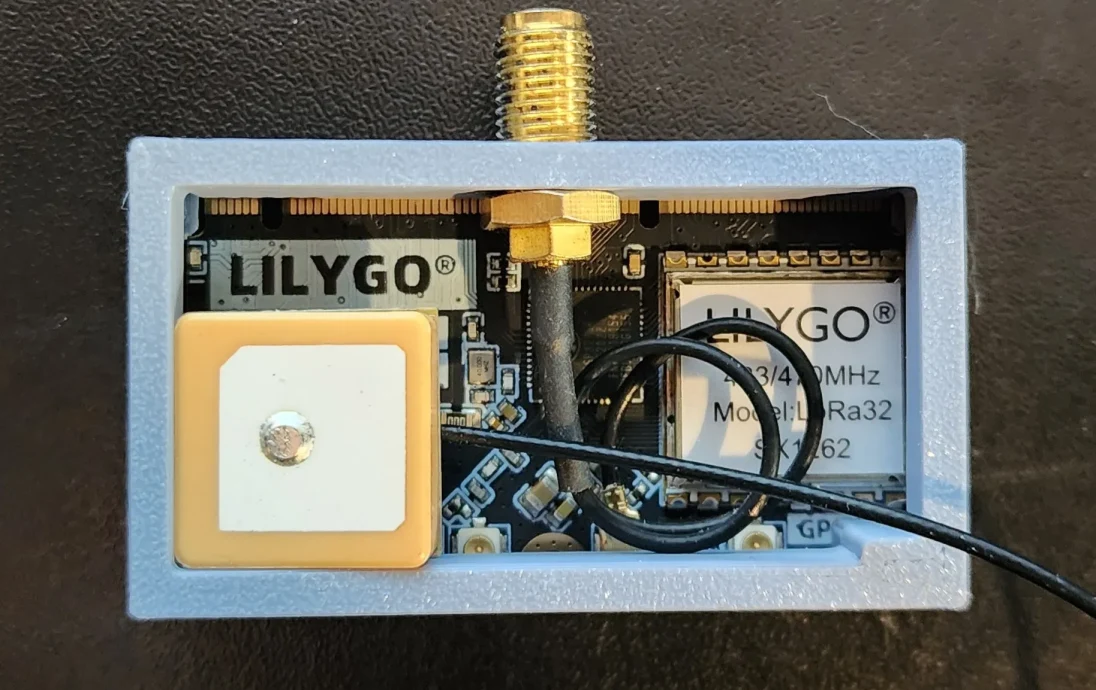

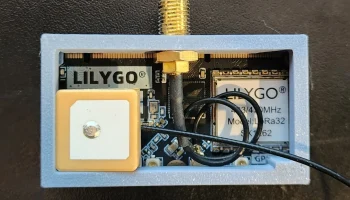

*Примечание: на картинке вы увидите чип LORA с наклейкой, на которой написано 433/470 МГц. Если вы не знали, частоты этого чипа управляются программным обеспечением. Он успешно подключается к узлам 915 МГц (с соответствующей антенной).
