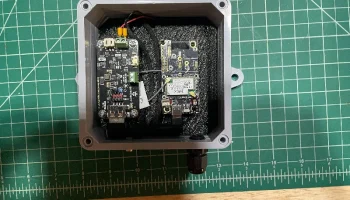

Монтажные панели RAK Wisblock Meshtastic

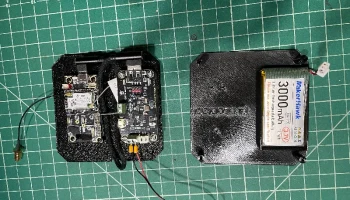

Мне очень понравилась монтажная плата Carlon Meshtastic, но аналогичный корпус Cantex 4x4x2 я мог купить только в местном магазине HomeDepot. Размеры немного отличаются, поэтому мы воссоздали аналогичный дизайн с некоторыми изменениями. Это монтажное решение позволяет дополнительно разместить внизу батарею емкостью 3000 мА, которую можно подключить к контроллеру заряда солнечной батареи.

Компоненты

Распределительная короб��а Cantex 4x4x2
РАК Висблок
DFRobot Менеджер солнечной энергии
Аккумулятор Makerhawk 3000 мА.
Солнечная панель мощностью 10 Вт
Кабельные вводы (опция)

Сборка

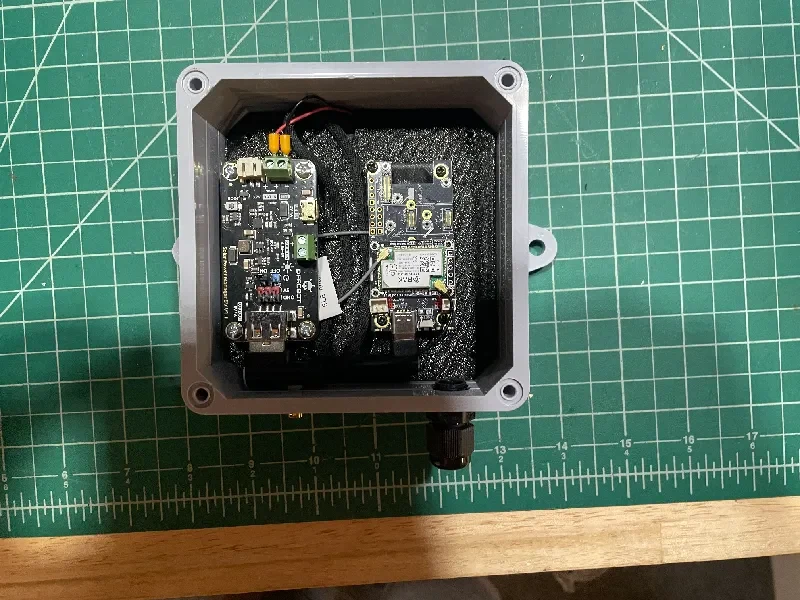

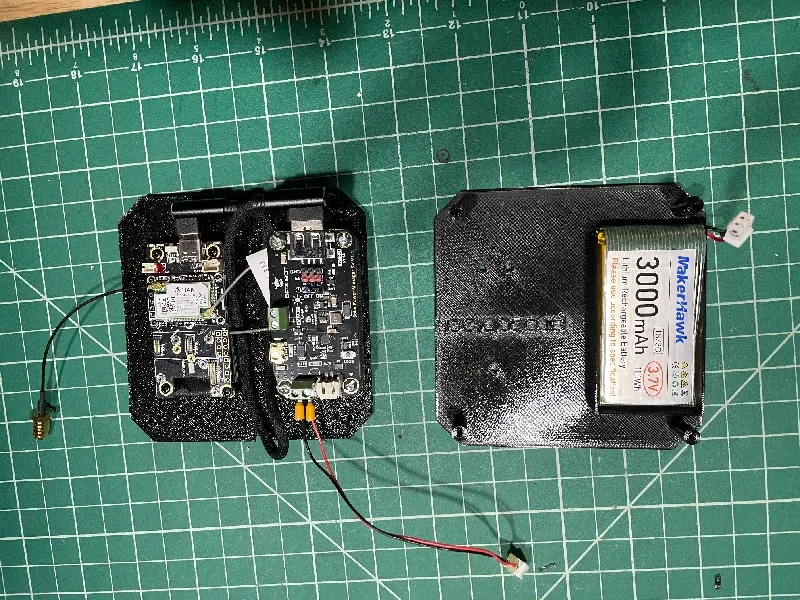

Я включил монтажную плату для DFRobot Solar Power Manager, которая прикручивается к базовой плате винтами M2,5. Основная плата совместима с существующим держателем Wisblock Carrier STL KBOX Labs для установки Wisblock. Я использовал клей-липучку, чтобы закрепить плату аккумулятора в корпусе Cantex. Вам также нужно будет просверлить несколько отверстий для антенны и солнечной панели.

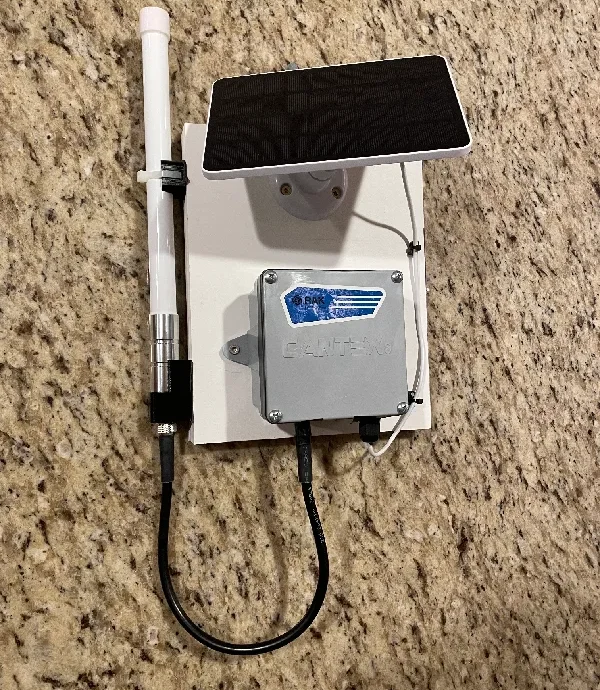

Чтобы все смонтировать, я также использовал обрезки ПВХ-панели.
