Радиоблок MagSafe LoRa для Meshtastic и MeshCore

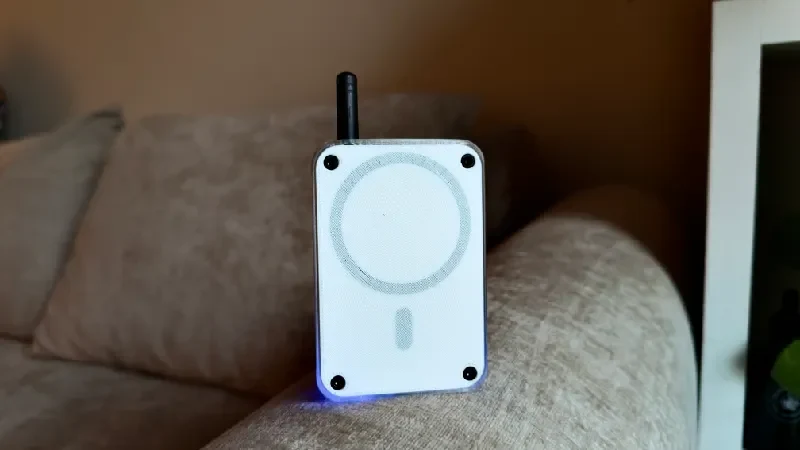

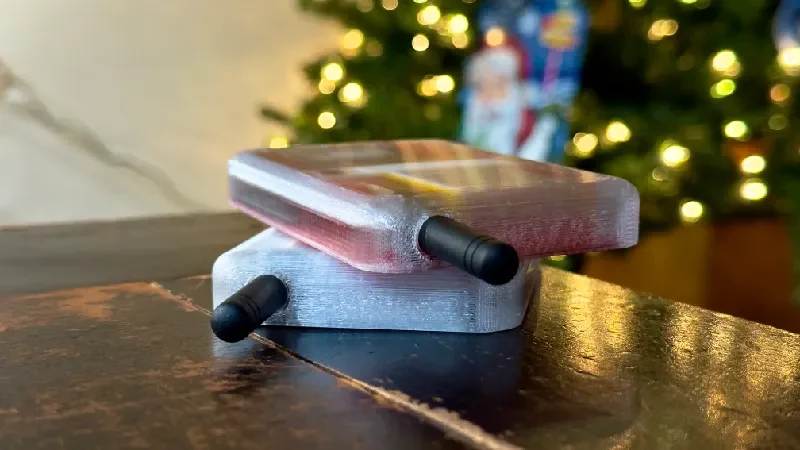

Изящный и компактный корпус, предназначенный для превращения вашего RAK WisBlock в портативную ячеистую радиостанцию, которую можно установить на телефон. Идеально подходит для автономной связи, пеших прогулок, чрезвычайных ситуаций или просто экспериментов с ячеистыми сетями LoRa.

Как собрать детали:

Посмотрите, как я думаю и проектирую:

Не хотите печатать? Купите готовые:

Только детали, напечатанные на 3D-принтере (включая полупрозрачные/цветные варианты)

Полностью собран и готов к отправке

Требуемое оборудование

Стартовый комплект RAK WisBlock Mini Meshtastic (US915)

Должен быть мини-стартовый комплект с базой RAK19003.

Ссыл��а на Амазон

Литий-полимерная батарея (3,7 В, 2000 мАч, 103450)

Литий-полимерный с разъемом JST PH 2,0 мм

Ссылка на Амазон

Винты M3x8 мм (требуется 6)

Ссылка на Амазон

Магниты MagSafe (ТОЛЬКО для версии MagSafe)

Круглый магнитный стикер Flutesan

Для надежной фиксации вам понадобятся 2 м��гнита, сложенных вместе.

Ссылка на Амазон

⚠ ВАЖНО: предупреждение о полярности батареи.

Если вы покупаете батарею, указанную выше (или любую батарею стороннего производителя), вы ДОЛЖНЫ поменять полярность на разъеме JST перед подключением его к плате RAK.

Красный и черный провода на пластиковом разъеме JST необходимо поменять местами, чтобы они соответствовали распиновке платы RAK. Подключение с неправильной полярностью может привести к повреждению платы!

Примечание. Аккумуляторы, продаваемые специально для устройств Meshtastic/MeshCore из официальных источников, обычно имеют правильную полярность и могут подключаться напрямую.

Включенные файлы

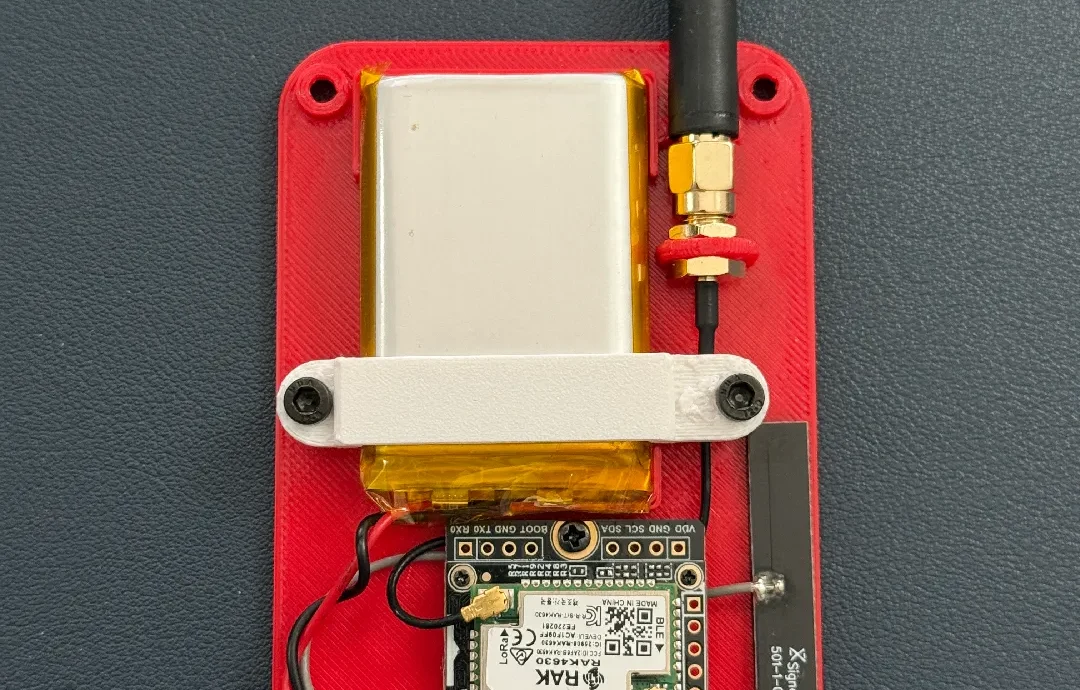

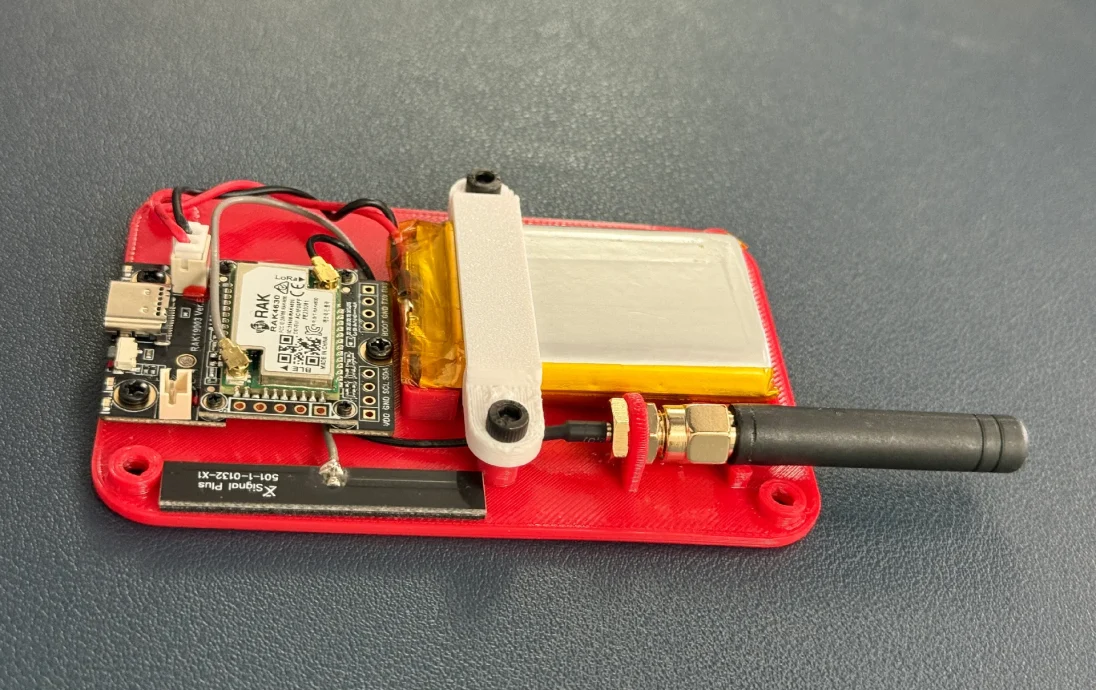

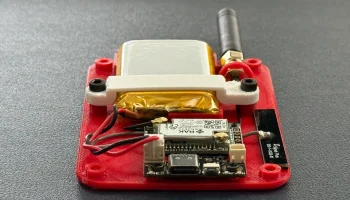

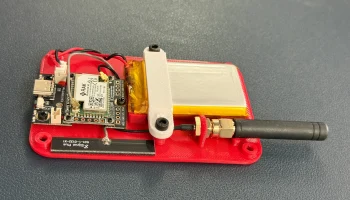

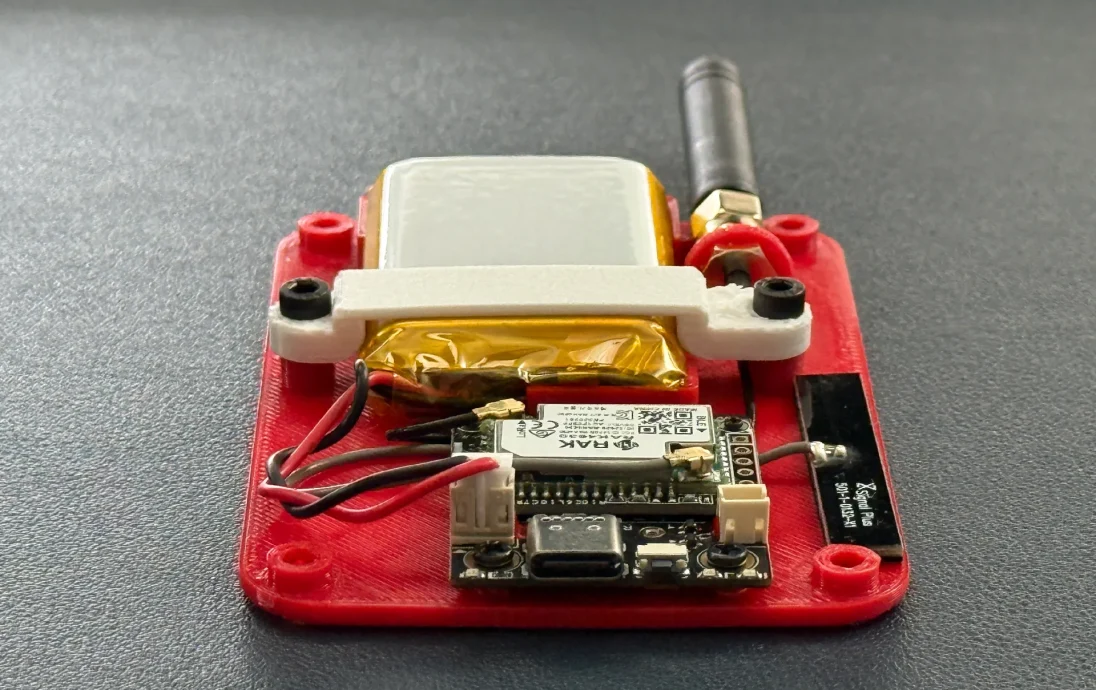

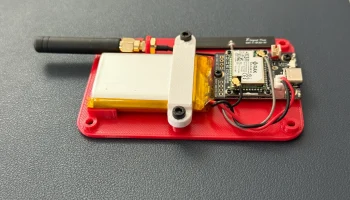

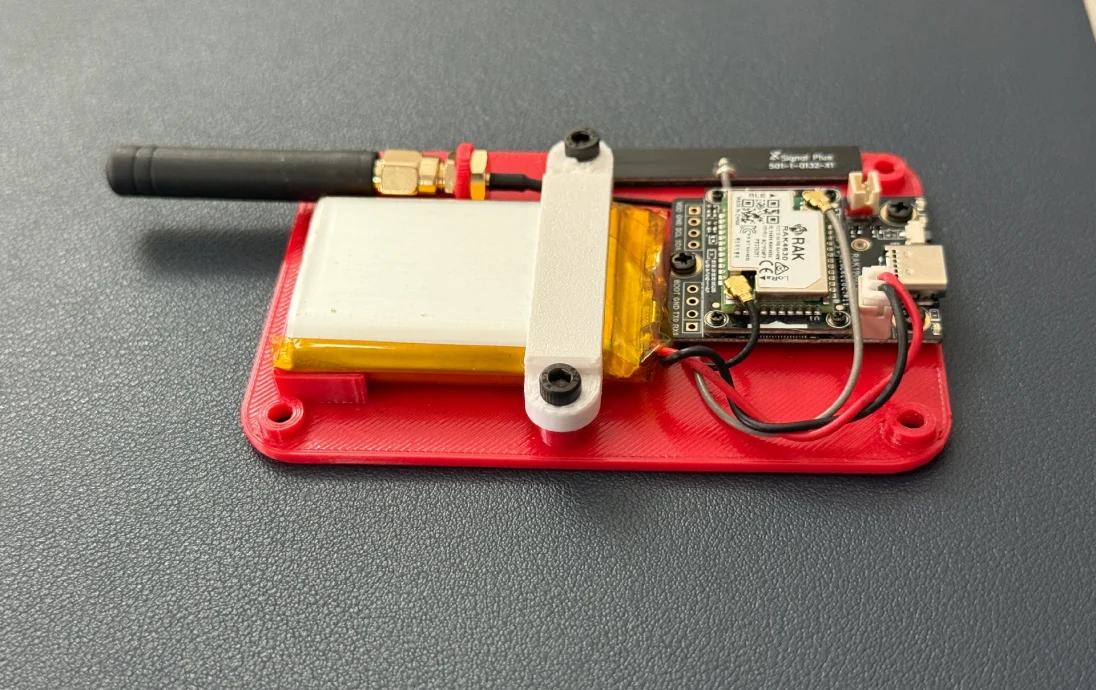

Чтобы построить этот корпус, вам нужно распечатать одно основание и одну крышку. Держатель батареи входит в комплект базовых файлов для печати.

Файлы моделей (STL)

Используйте их, если хотите самостоятельно нарезать модели со своими собственными настройками.

Файл

Описание

Обложка.stl

Верхняя крышка корпуса. Печатайте в вертикальном положении с большим круглым отверстием на рабочей пластине для обеспечения наилучшего качества поверхности.

База — Magsafe.stl

Основание с магнитным карманом MagSafe. Добавьте паузу печати, чтобы вставить магниты. Используйте опоры только на рабочей пластине.

База — нет Magsafe.stl

База без MagSafe — просто печатайте на рабочей пластине, никаких дополнительных действий не требуется.

Держатель батареи.stl

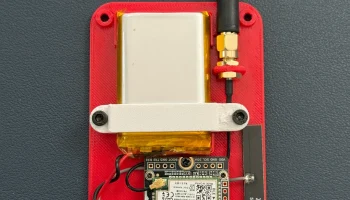

Внутренний кронштейн крепления аккумулятора. Поверните на 90°, чтобы длинная ось была перпендикулярна печатному столу — это гарантирует, что линии слоев будут проходить в правильном направлении для обеспечения прочности.

Печать файлов (предварительно настроено для Prusa CORE One)

Каждый файл печати доступен в двух форматах:

.3mf — файл проекта, который можно открыть в PrusaSlicer, чтобы просмотреть или изменить настройки вашего принтера.

.bgcode — готов к печати непосредственно на Prusa CORE One (или совместимом принтере) без каких-либо изменений.

Файл

Описание

Основание — Magsafe — PETG

Основание MagSafe + держатель батареи из PETG. Печать автоматически приостанавливается для вставки магнита. Нить: Elegoo Rapid PETG.

База — Magsafe — PLA

Основание MagSafe + держатель батареи из PLA. Печать автоматически приостанавливается для вставки магнита. Нить: Elegoo Matte PLA.

Основание — без Magsafe — PETG

Стандартное основание + держатель батарейки из PETG. Никаких магнитов н�� требуется — просто распечатайте. Нить: Elegoo Rapid PETG.

База — без Magsafe — PLA

Стандартное основание + держатель батареи из PLA. Никаких магнитов не требуется — просто распечатайте. Нить: Elegoo Matte PLA.

Обложка — Сплошной цвет — PETG

Однотонная обложка из PETG. Нить: Elegoo Rapid PETG.

Обложка — Сплошной цвет — PLA

Однотонная крышка из PLA. Нить: Elegoo Matte PLA.

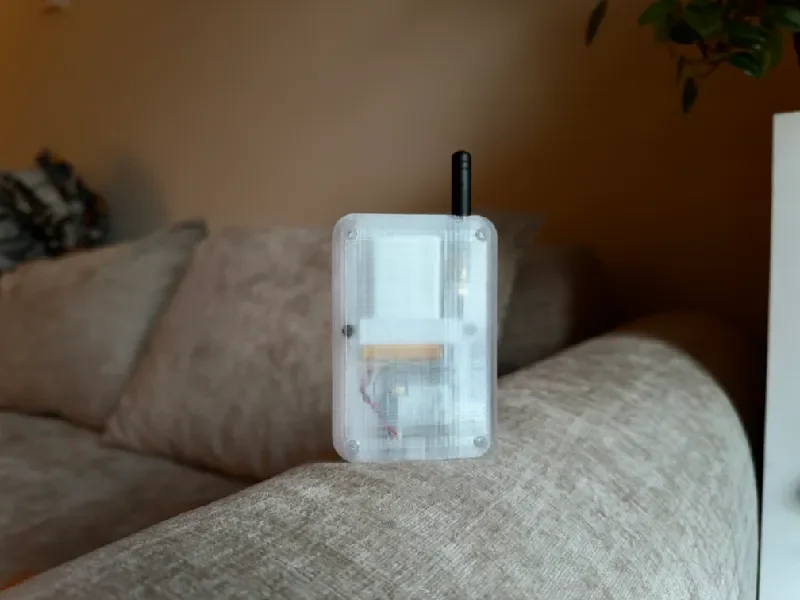

Крышка — Прозрачная — PETG

Прозрачная крышка из PETG. Нить: Elegoo, прозрачный PETG. Печатает медленно, но дает почти прозрачное покрытие. Важно: перед печатью убедитесь, что прозрачный PETG хорошо высох, иначе вы не добьетесь хорошей прозрачности.

Настройки печати

Протестировано на: Prusa CORE One с соплом 0,4 мм.

Настройка

Значение

Сопло

0,4 мм

Материал

PETG или PLA (крышка рекомендуется из PETG; основание ��ожет быть PLA или PETG)

Установка магнита MagSafe

При использовании базовых файлов печати MagSafe печать автоматически приостанавливается на нужном слое для вставки магнита. Если вы нарезаете STL самостоятельно, добавьте вручную паузу на слое непосредственно перед закрытием магнитного кармана.

Когда печать приостановлена
