# Еще один узел Outdoor Meshtastic

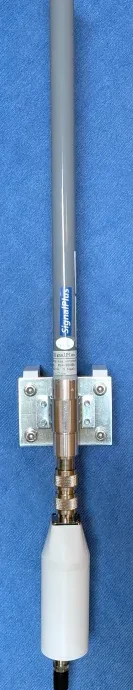

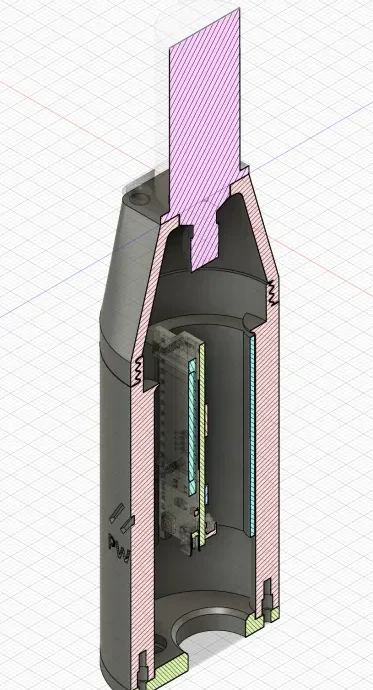

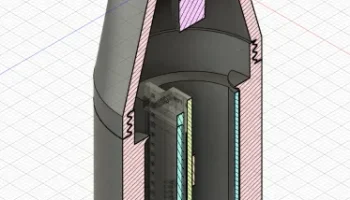

Это корпус/корпус сетчатого узла, предназначенный для прямого крепления к монопольной антенне.


## спецификация

> [! ПРИМЕЧАНИЕ]
> Это было разработано для базовой монопольной антенны с разъемами типа N.
> Вы можете использовать все, что захотите, но вам придется изменить регистр в соответствии с вашим�� потребностями.

### Вся электроника

— 1x [Heltec WiFi Lora 32 (v3)](https://heltec.org/project/wifi-lora-32-v3/).
— Переходник u.FL на SMA.
— Переходник SMA-N. Похоже, что большинство вариантов крепления на панель имеют одинаковые размеры, но я использовал _точную_ часть [вот эту] (https://www.amazon.com/gp/product/B0948Z1KPG/).
— USB-A — [кабель «M12»] (https://www.aliexpress.us/item/3256807426498574.html). Сделать его несложно, но практически без каких-либо дополнительных затрат (по сравнению с необработанными деталями) я только что купил это.
— Убедитесь, что вы приобрели 4-контактный вариант (штекер USB — штекер M12, 1 метр, тип A, 4-контактный)
— [Соответствующая принимающая сторона] (https://www.aliexpress.us/item/3256805515322003.html)
— Убедитесь, что у вас есть вариант с 4 контактами (гнездо-B, 4P)
— 1 штекер USB-C.
— Вы можете получить [эти](https://www.amazon.com/gp/product/B0CNPR77LJ/) на Ali Express или Amazon.
— Разные термоусадочные трубки, пайка и т. д.

### Дело

— 2 винта M2*8 мм. Они удерживают вилку на месте. Головка винта здесь не имеет значения.
— И соответствующие резьб��вые вставки: 2x M2 H4 (размер м2, длина 4 мм, внешний диаметр ~ 3,0 мм)

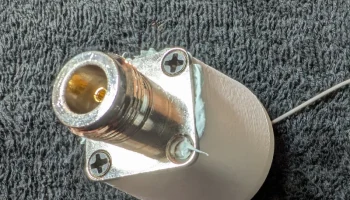

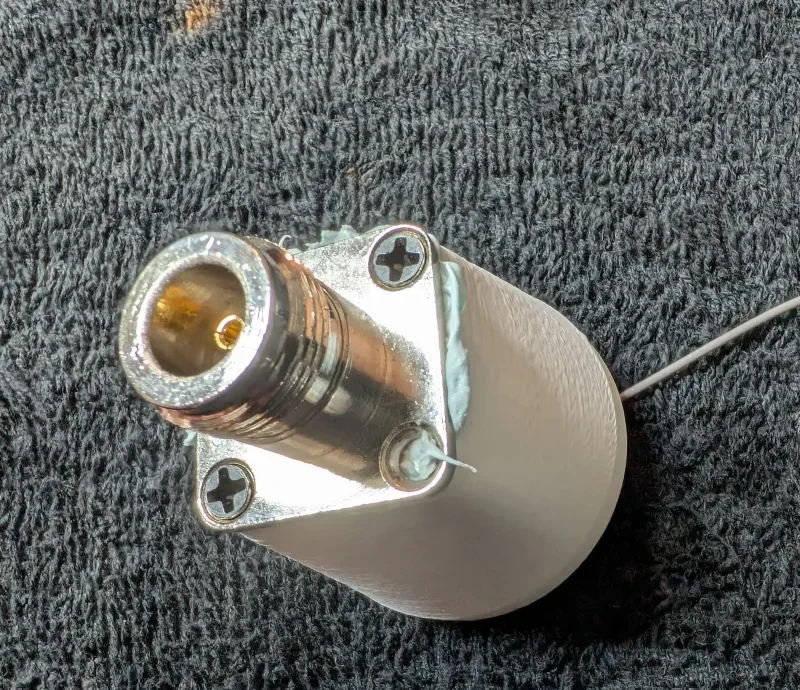

— 4 винта M3*12 мм. В комплект поставки адаптера SMA <-> N не вошли винты, я вытащил несколько из [этого] (https://www.amazon.com/dp/B0B23NFKQ6) комплекта, но подойдут любые винты с потайной головкой.
— И соответствующие резьбовые вставки: 4x M3 H6 (размер м3, длина 6 мм, внешний диаметр ~ 4,2 мм)
— 1 сетчатый экран размером 9,5 мм. Они должны быть в любом табачном магазине, если вы не можете просто получить [это] (https://www.amazon.com/gp/product/B09TYGXJZH/)

## Печать

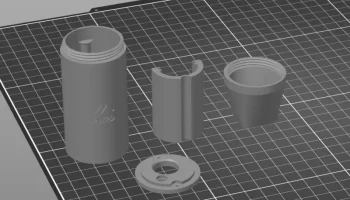

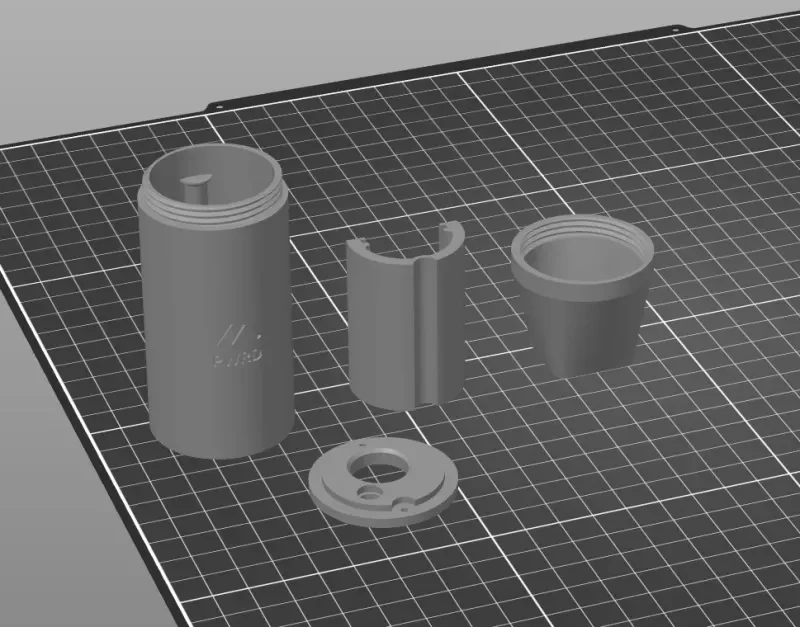

Для печати необходимо 4 части:

— трубка: это основная часть корпуса.
— Доступен в «логотипе» и обычном варианте. Логотип имеет простой [meshtastic logo](https://github.com/meshtastic/design/blob/master/Meshtastic%20Powered%20Logo/M-PWRD_BW_Border.svg) сбоку.
— заглушка: это основа корпуса
— совет: это верхняя часть корпуса
— «сани»: это деталь, которая соединяет радиоприемник Heltec с корпусом.

Все части, прикрепленные к этому сообщению, имеют формат STEP, поэтому внесение изменений должно быть простым.
Пожалуйста, соблюдайте лицензию; только некоммерческое использование.

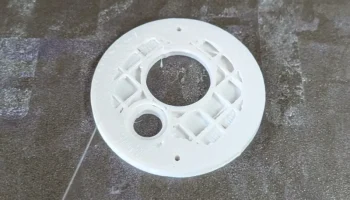

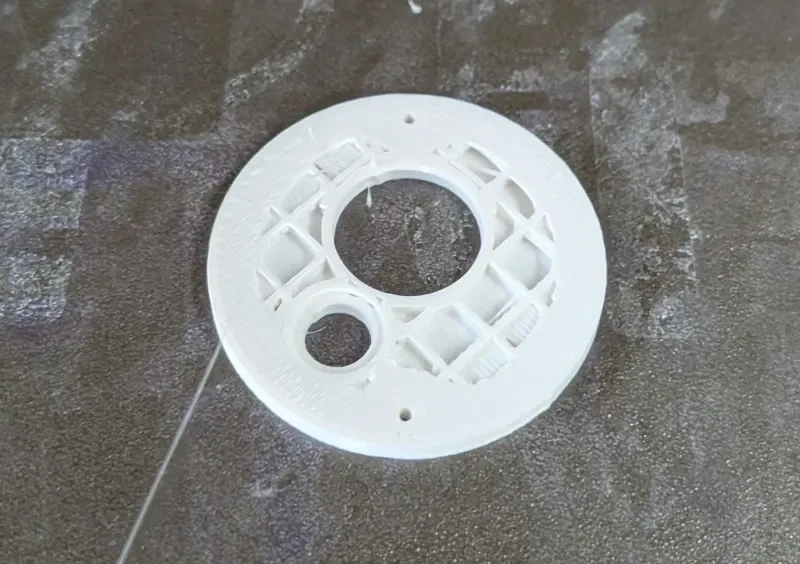

Все очень просто, за исключением сетчатой ​​вставки в заглушке… это в основном просто :D.

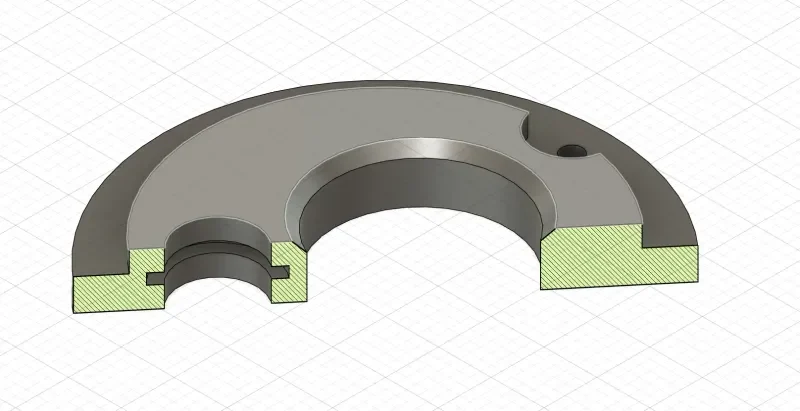

Меньший круг слева — вырез для сетчатого экрана:


Используйте [трюк M600] (https://help.prusa3d.com/article/insert-pause-or-custom-g-code-at-layer_120490), чтобы приостановить печать и вставить сетчатый экран.

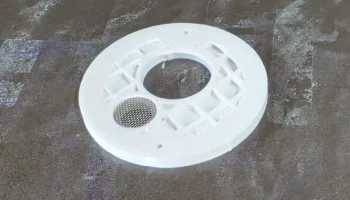

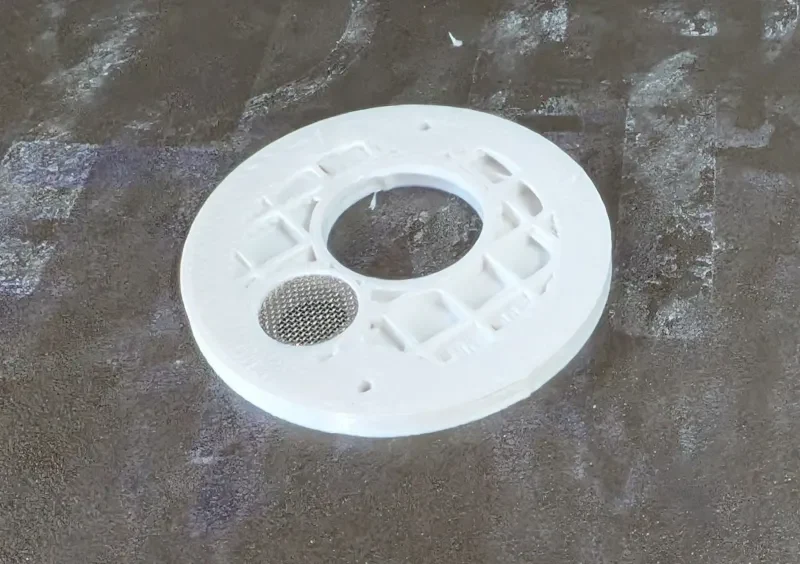

Как только сетка вставлена, возобновите печать, и следующий слой меньшего диаметра правильно закрепит сетку на месте.

Для всех частей ориентация печати должна быть довольно очевидной.


Печатайте так быстро, как позволяет ваш принтер; детали не особо сложные.

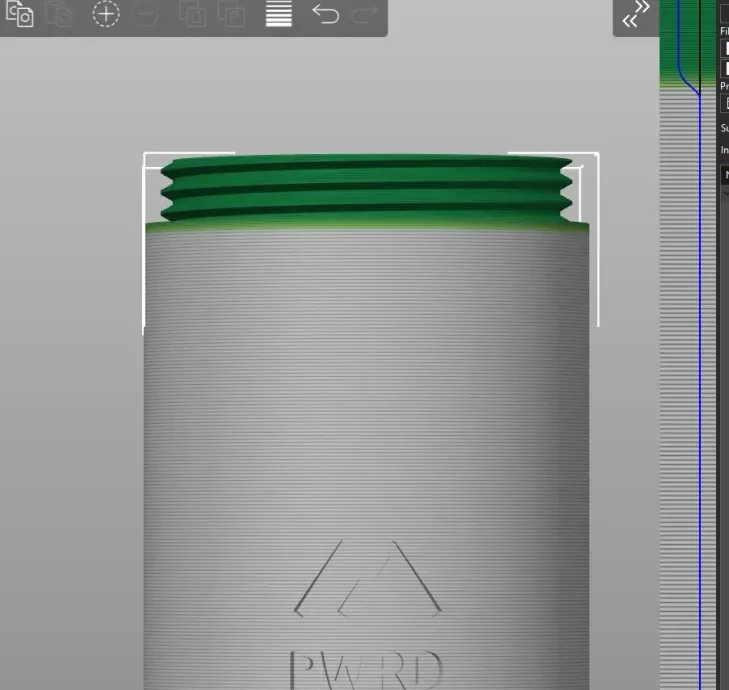

Однако вам потребуется довольно хорошая точность размеров нитей, поэтому замедлите скорость для этих слоев и/или используйте меньшую высоту слоя для этих слоев.


Материал зависит от вас.
Я выбрал ASA, поскольку они будут использоваться под прямыми солнечными лучами.

## Собрать

### Подготовка

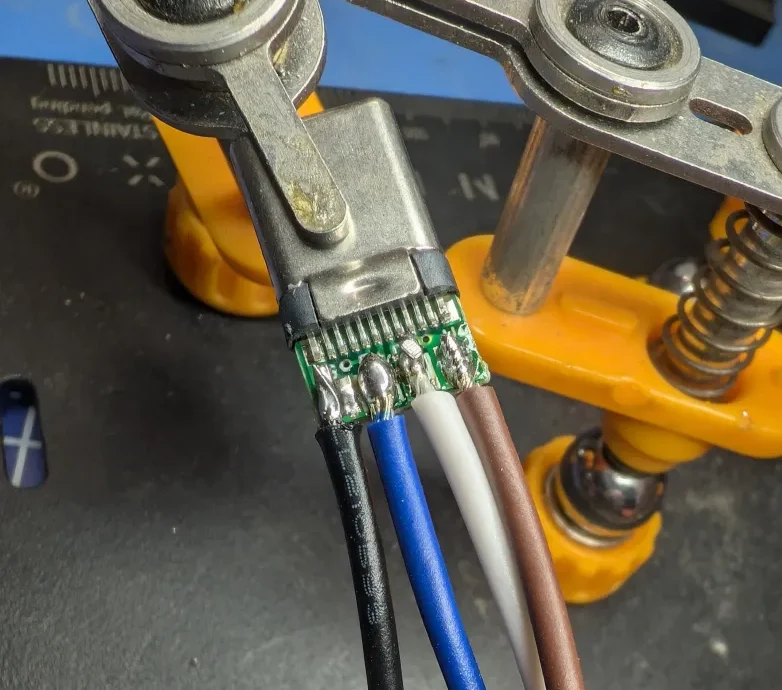

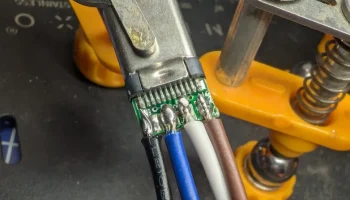

Пока детали печатаются, соберите кабель M12/мама -> USB-C/папа.

Это не лучшая моя работа по пайке, но она работает.


Не следуйте слепо приведенной выше распиновке, проверьте с помощью тестера USB-кабеля и/или мультиметра.

Сейчас самое время проверить работу USB-кабеля, прошив Heltec последней прошивкой Meshtastic и выполнив настройку.

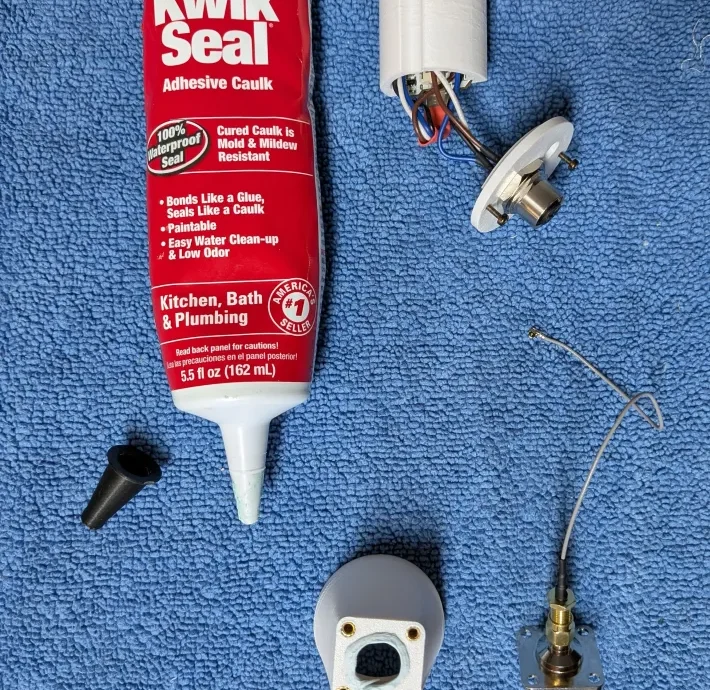

Убедившись, что кабель работает, используйте горячий клей и/или термоусадочную трубку, чтобы закрепить провода на мес��е и предотвратить короткое замыкание.

После того, как детали напечатаны, добавьте резьбовые вставки к наконечнику и трубке.

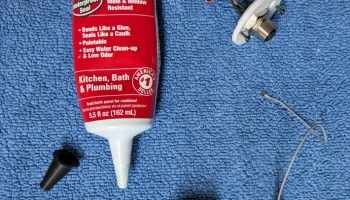

### Сборка
