Автономная система связи KZ Folding Meshtastic........

Спасибо Слабуа, создание корпуса Heltec v3 познакомило меня с LoRa, заинтересовало меня САПР и, таким образом, помогло мне прийти к этому творению; спасибо, что поделились своей сборкой!

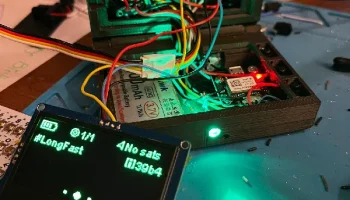

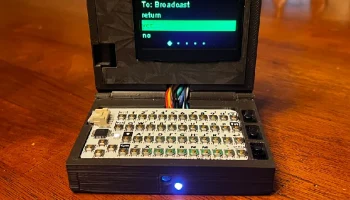

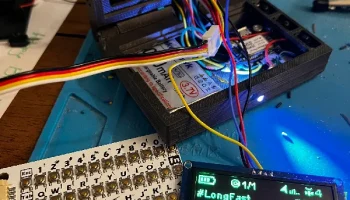

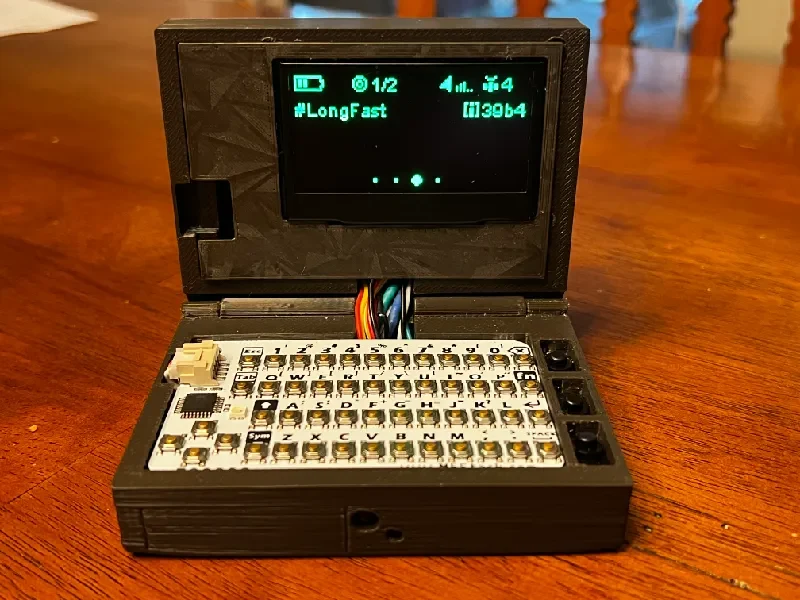

Этот складной футляр подходит для платы Heltec ESP32 V3 LoRa, предназначенной для использования с Meshtastic. Модель очень плавно печатает из PLA-CF и других нитей, как показано на рисунке, она напечатана из ASA для большей долговечности. Цель заключалась в том, чтобы иметь экран большего размера, внутреннюю антенну, внешние и внутренние функции, а также вместить как можно больше модулей и при этом сложить, чтобы поместиться в кармане. (много карманов) и есть фонарик.

Я успешно печатал вертикально с опорами для деревьев, а для текстуры я печатал внутренней стороной корпуса с опорами для деревьев. Заполнение 35%-50%. Распечатайте обложку экрана так, чтобы стойка н��ходилась вертикально на внутренней стороне.

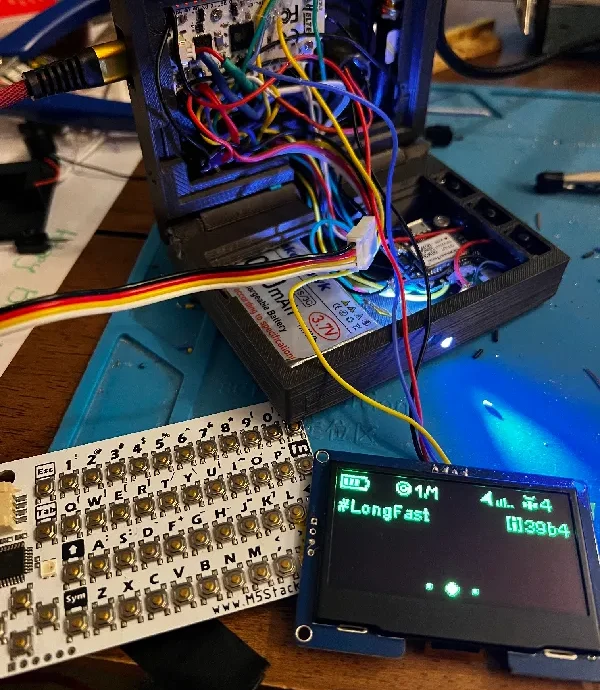

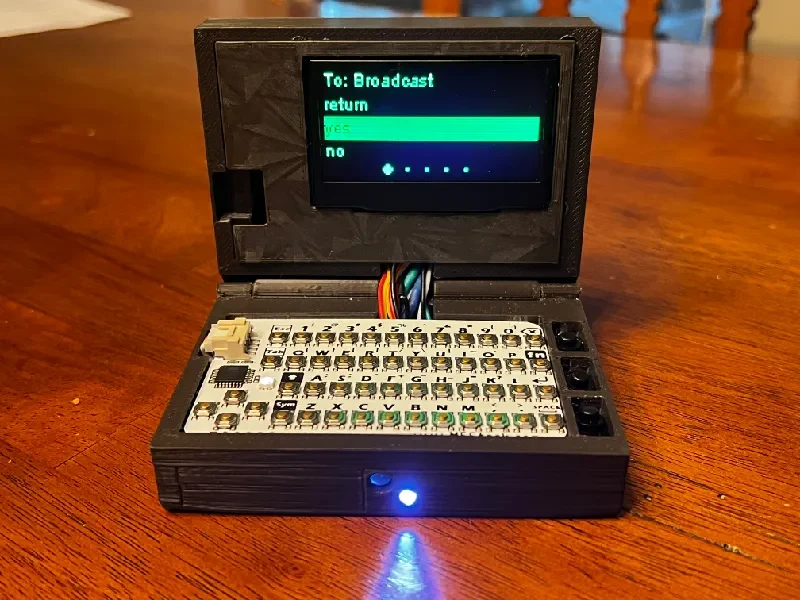

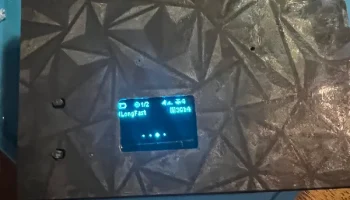

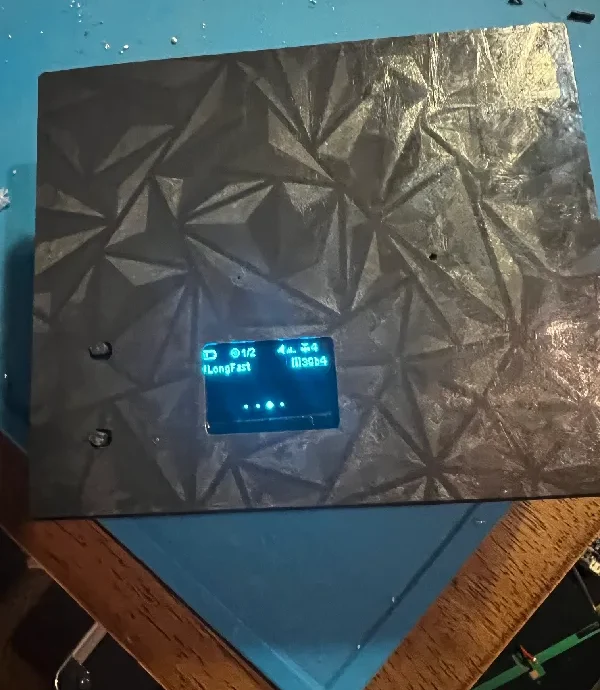

Эта модель позволяет вам использовать небольшой внешний экран с пользователем и кнопкой сброса. Стандартные сообщения можно отправлять с закрытым корпусом с помощью поворотного регулятора (вы можете изменить это, если хотите), с открытым корпусом вы можете использовать клавиатуру или поворотный регулятор для готовых сообщений. В некоторых случаях может быть чище использовать поворотный переключатель, если у вас грязные руки. Кнопки в том виде, в каком я их распаял, позволяют включать/отключать зуммер и вибромотор независимо друг от друга, не используя телефон (после того, как вы их настроили через приложение), а третья кнопка — это фонарик. По моему предпочтению, я хотел использовать яркий фонарик меньшего размера и более крупное уведомление с использованием зеленого света, чтобы оно лучше отображалось в дневное время. Если вам нужно больше света, вы можете подключить больший светодиод в качестве фонарик��; Совет: при подключении кнопок пропустите провода через внутреннюю сторону планки для кнопок и протяните провода вверх через середину каждого отверстия (по 2 в каждом), затем припаяйте к кнопкам, установите кнопки, проталкивая их через верхнюю часть каждого отверстия в направляющей, сложив клапаны вниз, чтобы получилась кнопка в форме буквы «n». Если вы хотите прикрепить зажим для ремня, я бы посоветовал прикрепить зажим с помощью застежек под тремя кнопками (возможно, высверлить и нагреть вставку), так как в этой области на кости есть «мясо».

Совет: используйте термоленту на задней стороне 2,42-дюймового OLED-дисплея, чтобы предотвратить контакт с задней частью радиоплаты.

Список запчастей-

+ Вибромотор постоянного тока с плоской кнопкой монеты размером 10x2 мм. [gpio40 →кнопка включения/выключения→заземление] помещается в карман в нижней части корпуса рядом со светодиодом.

Активный зуммер +12x9 мм, 3-12 В [gpio 45 к зуммеру, минус зуммера к кнопке включения/выключения на землю] помещается в держатель на верхнем корпусе

Аккумулятор Makehawk +3000 мАч ***вставьте аккумулятор в нижнюю часть корпуса перед любыми другими компонентами, так как вам нужно будет положить его по диагонали на нижнюю часть корпуса и повернуть в нужное положение. Для большинства аккумуляторов вам придется слегка удлинить кабели аккумулятора.

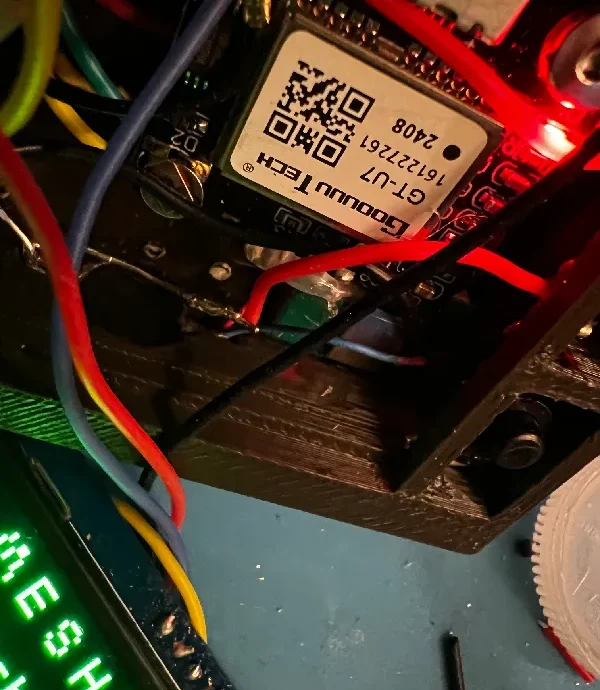

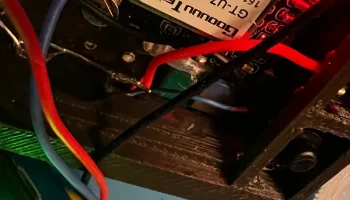

+GT-U7 Goouuu Tech GPS [ Tx→gpio 47, Rx → gpio 48, зем��я → земля, Vcc→3v Антенна помещается в карман в передней правой части нижнего корпуса, а после установки аккумулятора плату можно закрепить на стойке. Не забывайте, что несмотря на то, что вы подключаете контакты, как уже упоминалось, в приложении вы установите Rx на 47 и Tx на 48 (они противоположны тому, как они подключены для приложения).

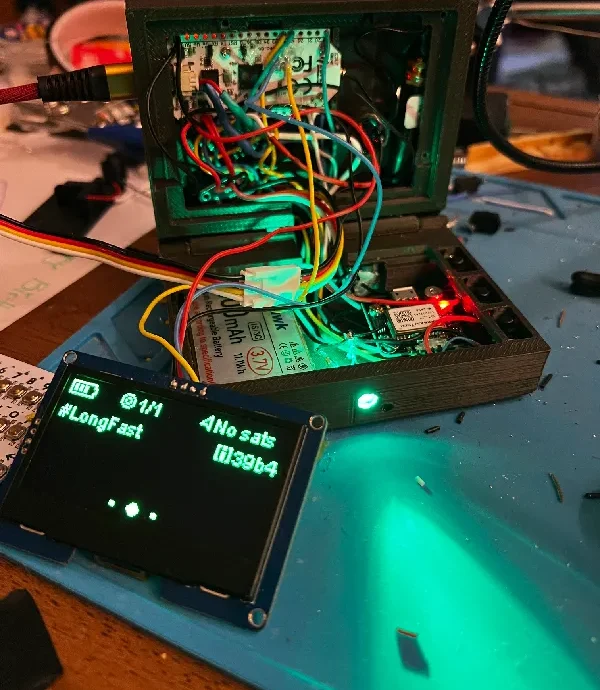

+ светодиод 3мм (для уведомлений) и резистор — gpio 19

Светодиод +2 мм (для фонарика) и провод резистора 3 В к выключателю, провод переключателя к светодиоду

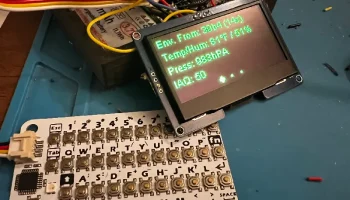

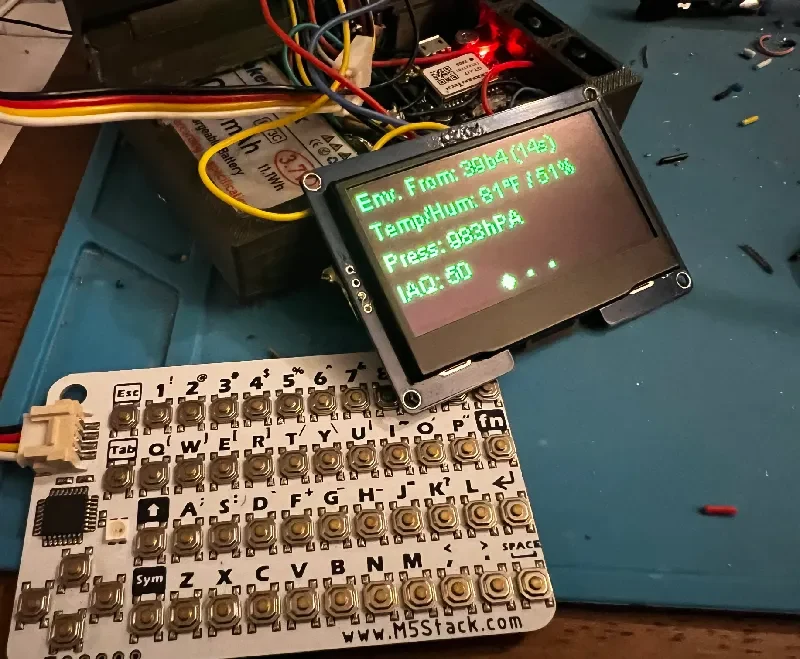

+ Датчик окружающей среды BME 680 (можно использовать BME/BMP 230) ****клавиатура подключается к датчику, а датчик к радио [SCL → gpio 42, SDA → gpio 41, Gnd → земля, Vcc → 3 В

+ Антенна Softwhip длиной 10 см, 10 дБи. Я вставил антенну и осторожно согнул ее в нужное положение, прежде чем припаивать провода.

+ (3) кнопки включения-выключения — Тип BK 1208 с самоблокировкой [используется для вибромотора, зуммера, фонарика]

+ провод 28 AWG

+ Поворотная ручка EC11 [ Sw1 → земля, Sw2 → gpio 7, A → gpio 6, B → gpio 5, C → земля]

+ Винты М2 [для экрана и корпуса раскладушки, 25мм и 5-8мм]

+Тепловые вставки с резьбой M2 [для экрана]

+Термальная виниловая лента (для экрана и радиоплаты)

+ Лента VHB (для крышки экрана)

+ 2,42 дюйма I2C выход
