FemtoBox - профессиональный чехол для узла Meshtastic Fem..

Это моя попытка создать очень маленький корпус узла Femtofox Meshtastic.

Дополнительную информацию о Femtofox можно найти здесь: https://github.com/femtofox/femtofox.

Некоторые примечания:

Дополнительные компоненты:

N гнездо для кабеля IPX/UFL RG178 — 10 см — https://www.aliexpress.us/item/3256801734648745.html
Модуль 0,96-дюймового OLED-дисплея SSD1306 I2C IIC SPI, последовательный ЖК-дисплей 128X64 — https://www.aliexpress.us/item/3256804169233174.html
Винты M3x8 мм для скрепления корпуса.
Винты M2,5x5 мм для крепления экрана.

Некоторые примечания:

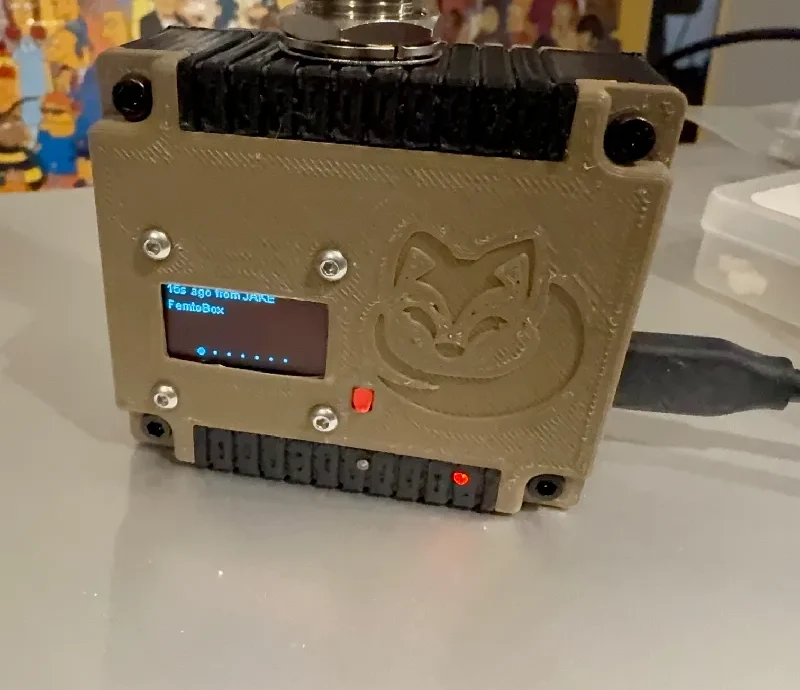

Это не официальный случай, но замечательные люди, создавшие Femtofox, разрешили мне использовать упрощенную версию их логотипа!
Для этого вашим отпечаткам НУЖНА ПОДДЕРЖКА. Я печатаю их в ориентации, предусмотренной STL. Для средней рамы я использую опоры типа «дерево», а для крышек — традиционные прямолинейные опоры.

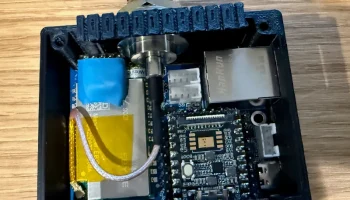

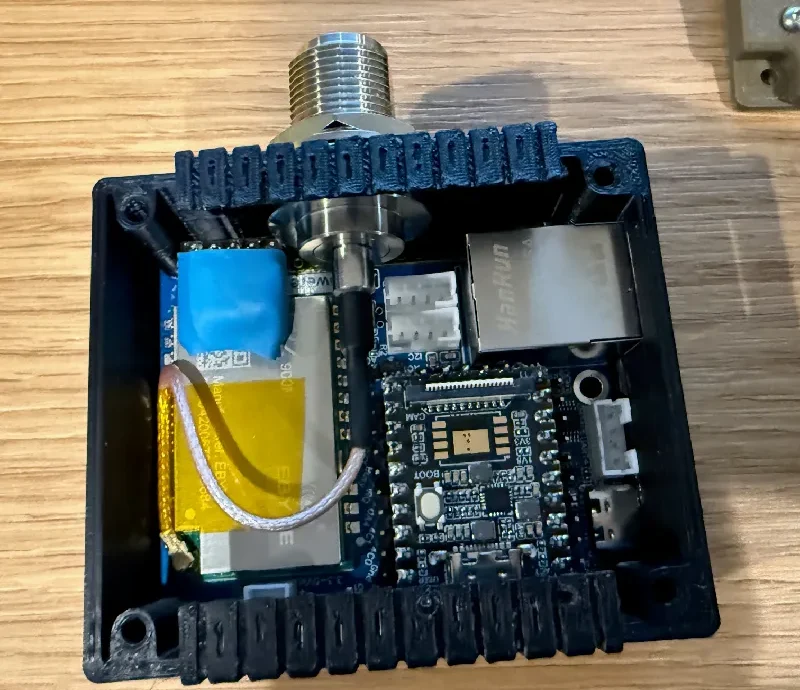

Я поместил каптон на неиспользуемый разъем Pi. Разъем N-гнездо подходит очень близко к этим колодкам, и вам не понадобится короткое замыкание!
Я также использовал каптон, чтобы снизить нагрузку на конец IPX/UFL антенного кабеля.
Вы можете установить RTC, но он тесный.
Я удалил контакты на своем OLED и просто протянул провода.
Толкатель кнопки должен свободно перемещаться. Я подпилил/отшлифовал заусенцы от печати, чтобы убедиться, что они хорошо подходят. (Странная форма связана с тем, что я неправильно расположил отверстие в корпусе и не хотел его переделывать!). Часть L направлена ​​в сторону от дисплея.

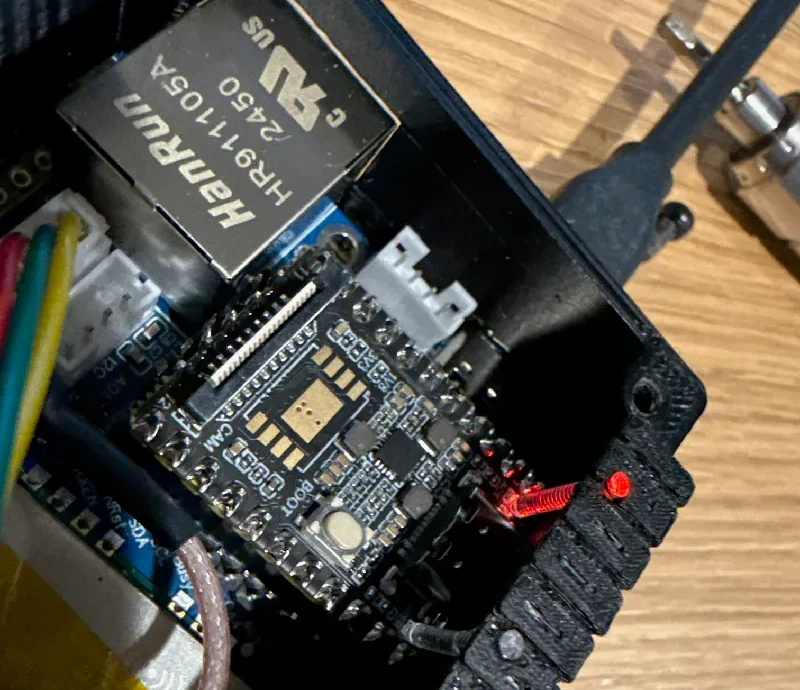

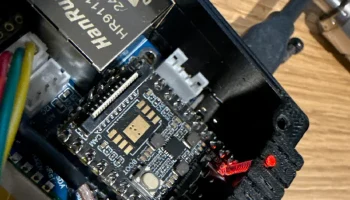

Используйте два небольших кусочка прозрачной нити PETG или tGlas в качестве световода, идущего к светодиодам LuckFox. Размер отверстий соответствовал моим настройкам печати, и, надеюсь, они вам подойдут.

Если у вас есть отзывы, вы можете найти меня на канале Femtofox в Discord (https://discord.com/channels/867578229534359593/1329096340700921898).
