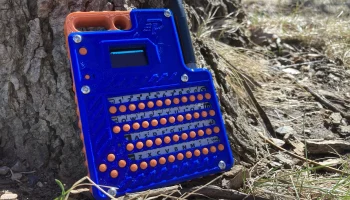

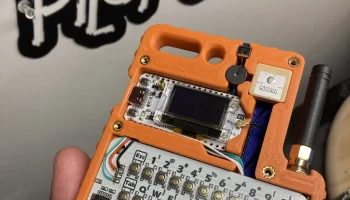

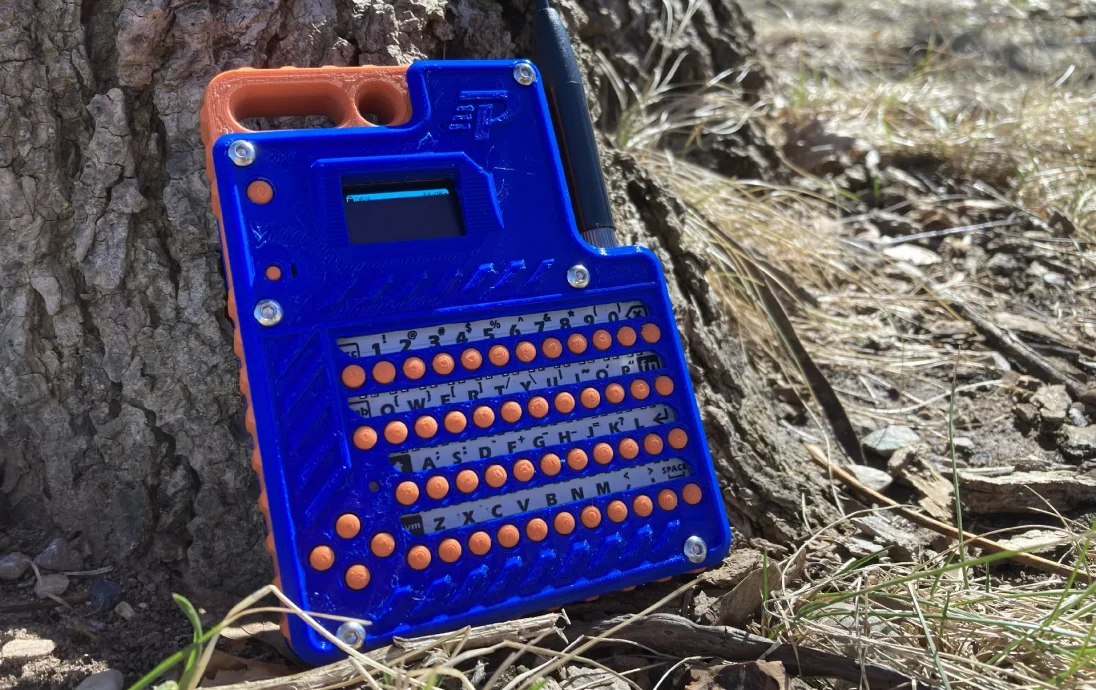

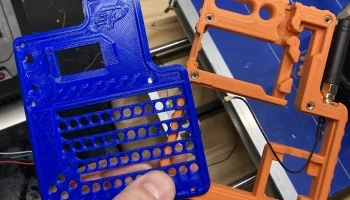

PilotMesh Communicator - автономный Meshtastic Node........

Особенности:

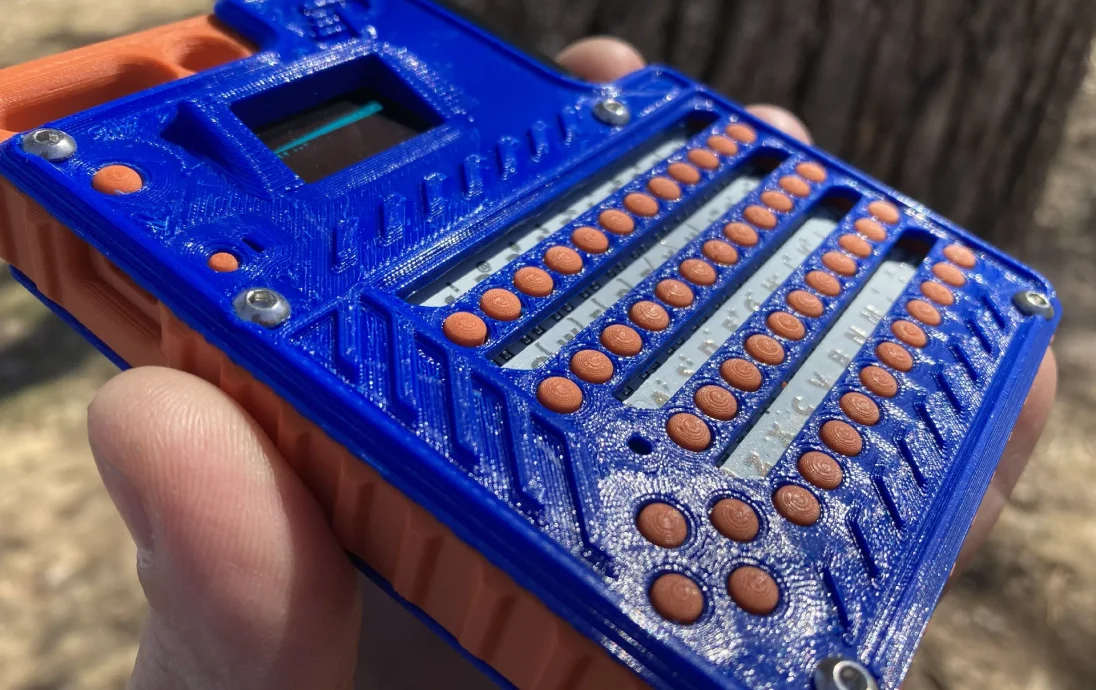

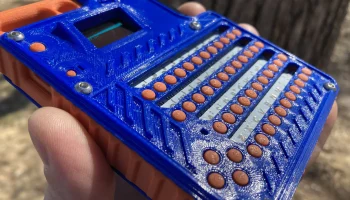

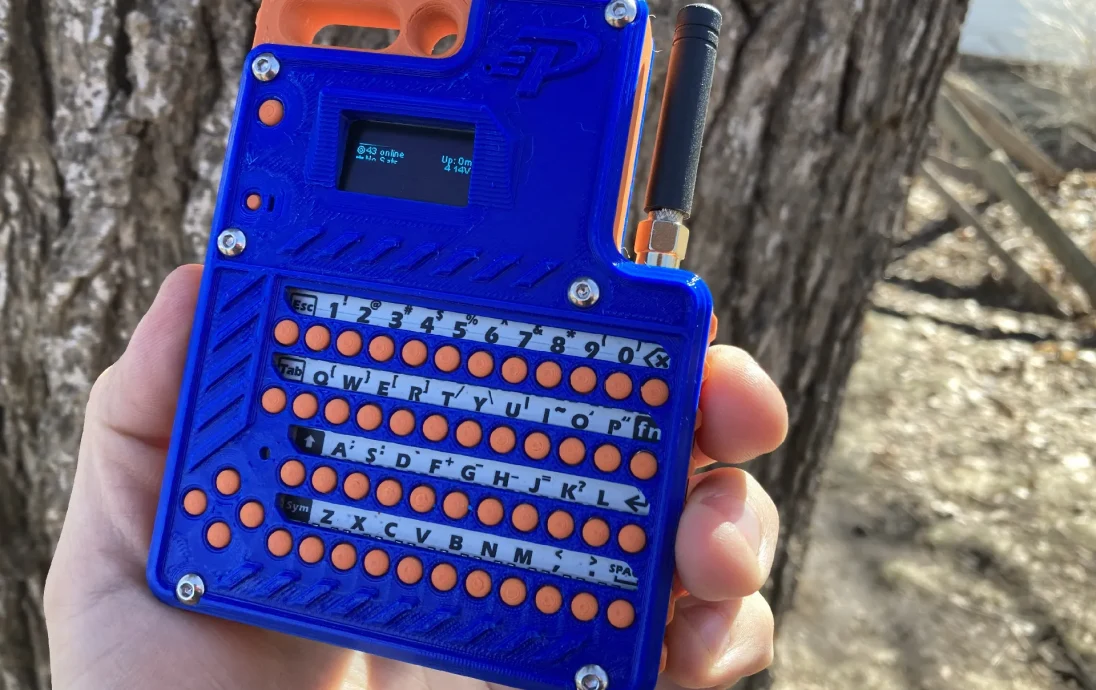

Меньшая высота клавиш/более эргономичная клавиатура

Приподнятый внешний выступ для предотвращения случайного нажатия клавиш.

Утопленный выключатель питания

Оповещающий зуммер

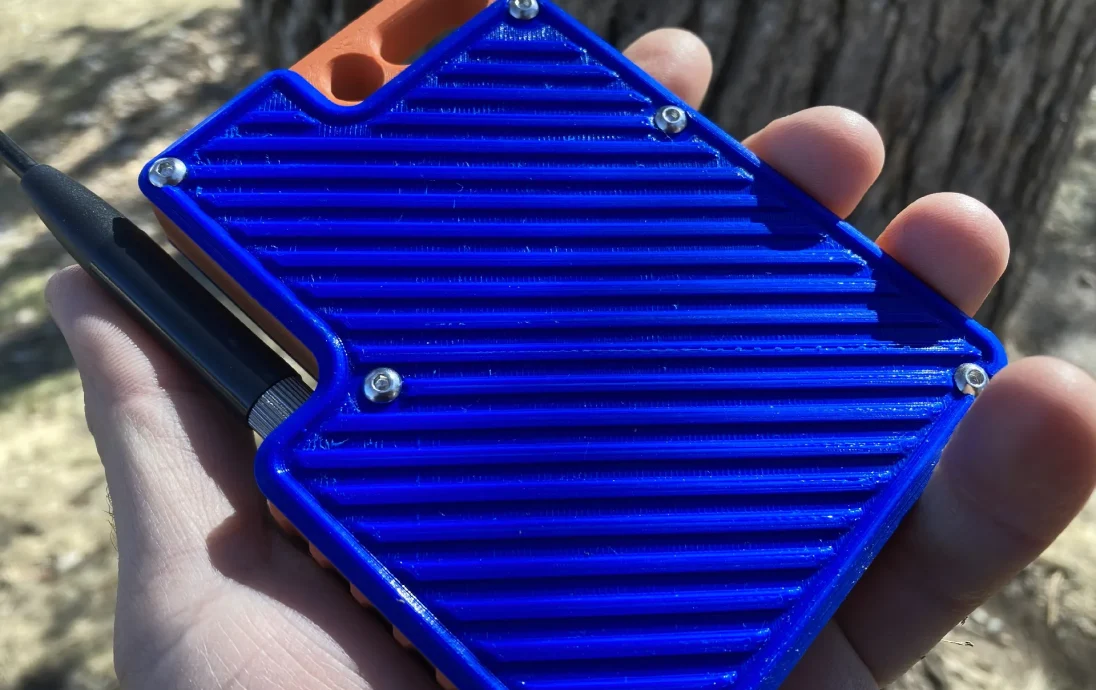

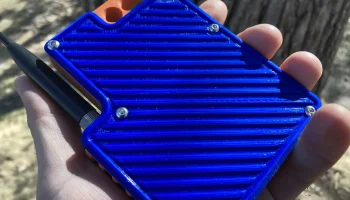

Текстурированные ручки/края

Солнцезащитная шторка для экрана — также обеспечивает защиту и предотвращает случайное нажатие клавиш экраном вниз.

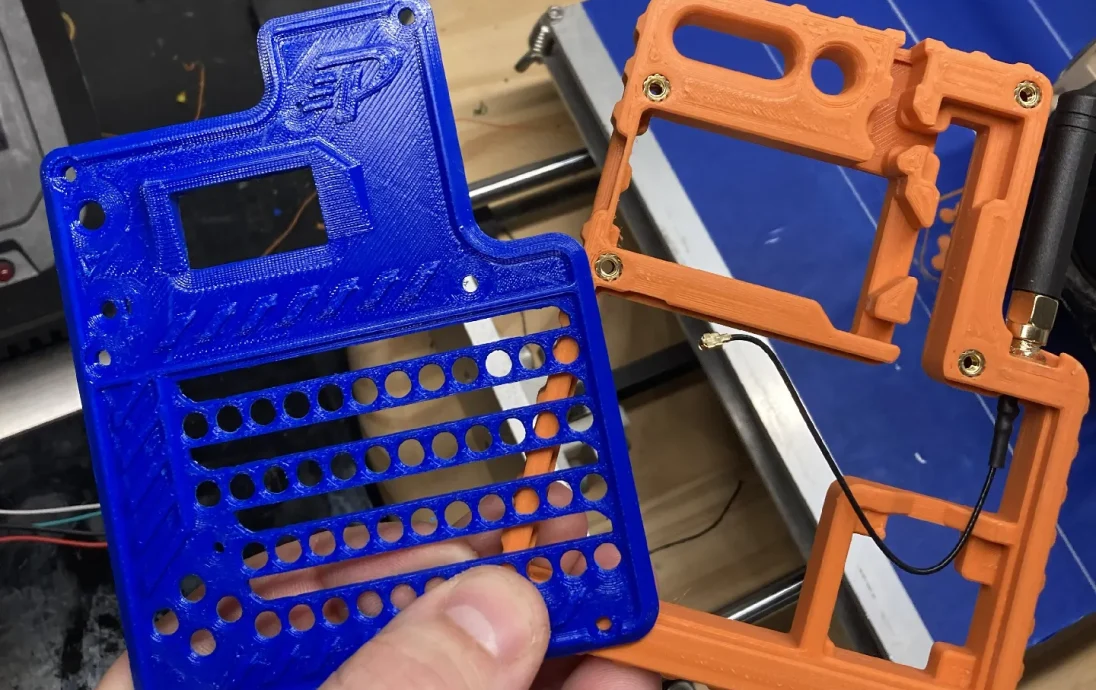

Утопленное крепление антенны для уменьшения общего размера и защиты антенны

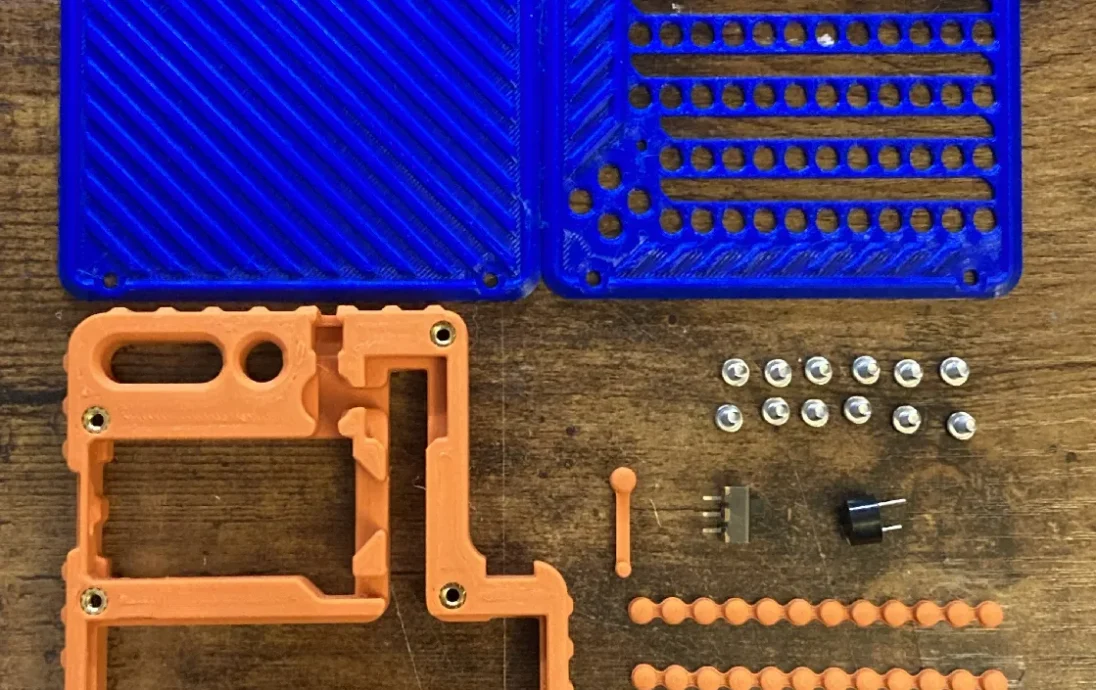

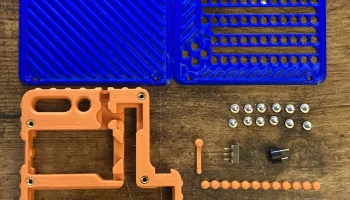

Латунные вставки для винтов облегчают сборку.

Петля для крепления устройства к рюкзаку, дереву, велосипеду и т. д. во время прогулок

Задача: дополнительная сменная спинка, включая подставку в неподвижном состоянии.

Лично решил использовать складную антенну. Положите устройство ровно, сложите антенну вверх!

Выбор деталей для строительства:

Ссылки ниже являются спонсируемыми рекламными акциями в рамках партнерской программы Amazon. Покупка деталей по этим ссылкам обеспечивает совместимость деталей и очень помогает мне финансировать дальнейшие продукты!

В зависимости от того, что вы хотите построить, вам, возможно, придется выбирать детали! Вы можете использовать разные детали от разных поставщиков, что, вероятно, будет дешевле, если вам не нужно большое количество винтов и тому подобного!

Примечания к сборке

Чехол предназначен для Heltec V3 БЕЗ штифтов! Вам нужно будет пропаять все соединения!

Корпус предназначен для размещения CardKB без контактного разъема! Вам нужно будет снять заглушку и припаять непосредственно к CardKB.

Электроника

Heltec V3 LoRa — https://amzn.to/4cIXtGz

CardKB — https://shop.m5stack.com/products/cardkb-mini-keyboard-programmable-unit-v1-1-mega8a

GPS-модуль GT-U7 с керамической антенной — https://amzn.to/4rAQO54

МОП-транзистор 2n7000 (опционально, экономия заряда батареи для GPS) — https://amzn.to/3NiFa0E

Аккумулятор 3000 мАч 105050 (10х50х50мм) — https://amzn.to/41Hxt7E

Мини-зуммер (9x5,5 мм) — https://amzn.to/4sR5T3X

Переключатель SPDT (11x6x12 мм) — https://amzn.to/4sQVG7f

Штыревая антенна (дополнительно) — https://amzn.to/4tozQrT

Складная Антеанна (по желанию) — https://amzn.to/4crx3al

Аппаратное обеспечение

Винты с полукруглой головкой M3 (8 мм) — https://amzn.to/3P8Seq0

Латунные вставки с термофиксацией (M3xD5-L4) — https://amzn.to/4lCJ55a

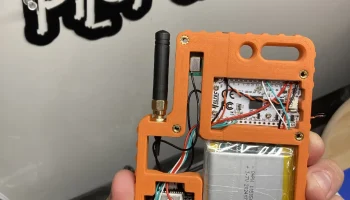

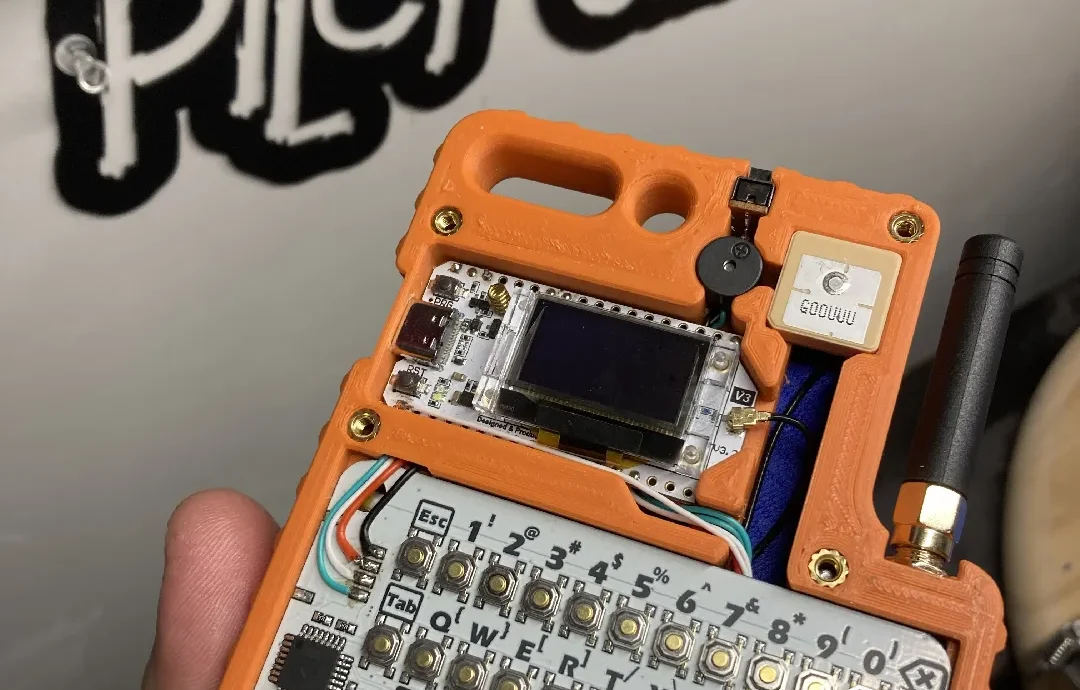

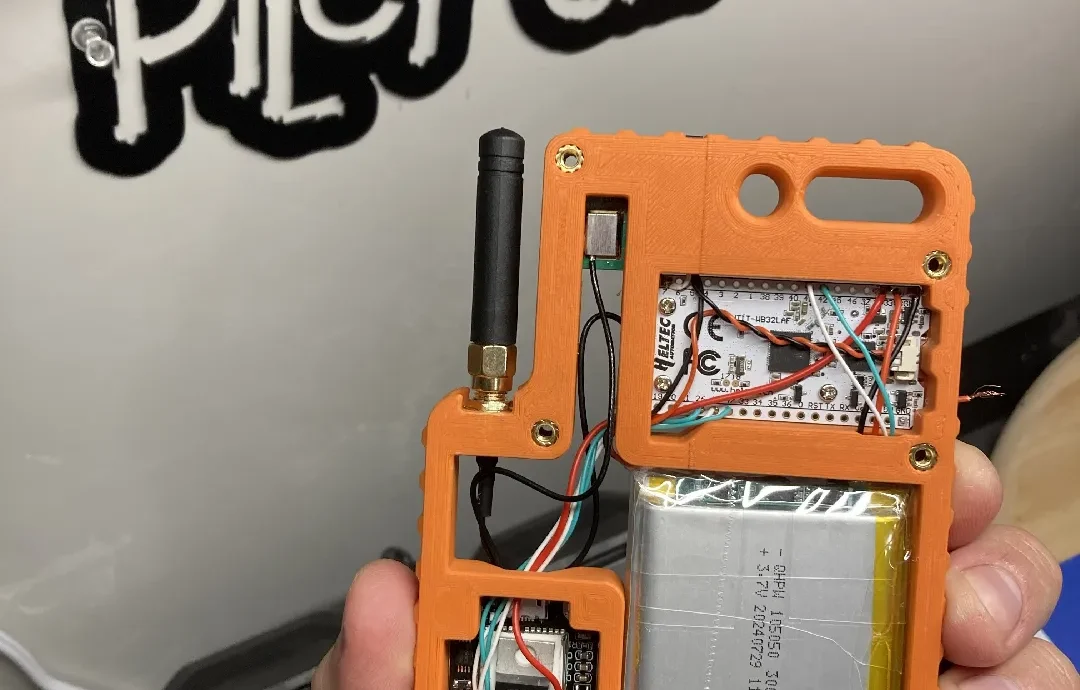

Проводка и распиновка
GPS 
GPS VCC → Heltec 3,3 В
GPS TX → Heltec GPIO 48
GPS RX → Heltec GPIO 47
GPS GND → Сток МОП-транзистора
ИСТОЧНИК МОП-транзистора → Heltec GND
МОП-транзистор → Heltec GPIO 26 
Зуммер 
Зуммер положительный → Heltec GPIO 7
Зуммер отрицательный → Heltec GND 
КардКБ 
CardKB GND Контакт 1 → Heltec GND
CardKB 3,3 В, контакт 2 → Heltec 3,3 В
CardKB SDA Контакт 3 → Heltec GPIO 41
CardKB SCL Контакт 4 → Heltec GPIO 42
Батарея
Положительная клемма аккумулятора → Положительная клемма аккумулятора Heltec (JST-GH 1,25 мм)
Отрицательный полюс аккумулятора → Переключатель → Отрицательный полюс аккумулятора Heltec (JST-GH 1,25 мм)

Контакты GPIO проверены на работу с конфигурацией моего устройства. При необходимости вы можете использовать альтернативные контакты.

Конфигурация программного обеспечения — настройка через приложение
Конфигурация устройства

Зуммер GPIO → контакт 7

Конфигурация позиции
GPS устройства → Включено
GPS-прием GPIO → Контакт 48
Передача GPS GPIO → Контакт 47
GPS Включить GPIO → Контакт 26
Конфигурация готовых сообщений
Параметры → Включено
Пресеты → M5 Stack CardKB
Конфигурация внешнего уведомления
Включено → Верно
Оповещение → Верно
Оповещение → Верно
ШИМ-зуммер → Правда
Активно → Верно
Выходной GPIO → Контакт 7
Спасибо за загрузку!

Если у вас возникнут какие-либо проблемы, свяжитесь с Pilotgeek45@gmail.com. Я очень ценю любые отзывы; каждая сборка помогает внести вклад в дальнейшие улучшения.
