Межштыревой фильтр Meshtastic (LongFast)

Фильтр межштыревой полости для 3D-печати
Описание

Это встречно-штыревой фильтр, разработанный специально для канала LongFast по умолчанию для Meshtastic (906,875 МГц). Он спроектирован с полосой пропускания ~ 5 МГц. Он сделан с использованием проводящей ленты из медной фольги (с проводящим клеем!) и некоторых других вещей. Трехкомпонентная конструкция облегчает сборку.

Он имеет подавление -33 дБ на частотах 900 МГц и 915 МГц. Вносимые потери составляют около -2,4 дБ, что немного выше для полостного фильтра, но имейте в виду, что он напечатан на 3D-принтере и изготовлен из медной ленты.

Требуются дополнительные услуги
2-дюймовая (или 50 мм) проводящая лента из медной фольги
1 дюйм (или 25 мм) проводящая лента из медной фольги
Латунные шестигранные гайки M4
Латунные крепежные винты M4 x 16 мм
Гнездовой разъем SMA для монтажа на панели
Однопроволочный медный провод 18AWG
Винты M3 x 8 мм (подойдет и M3 x 10 мм)
Какие бы пигтейлы SMA вам ни понадобились для вашей установки
Необходимые инструменты
Кусачки для проволоки
Паяльник
Пара стандартных ножниц

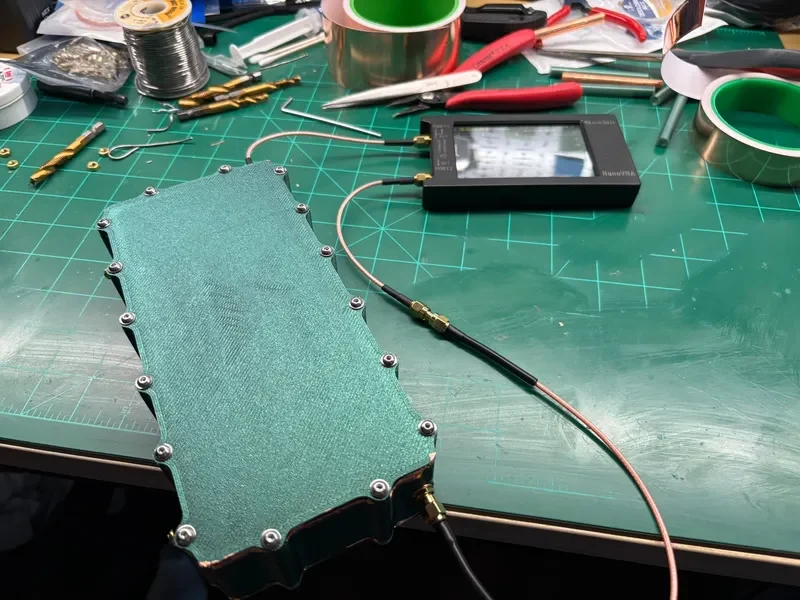

nanoVNA для настройки
Строительство

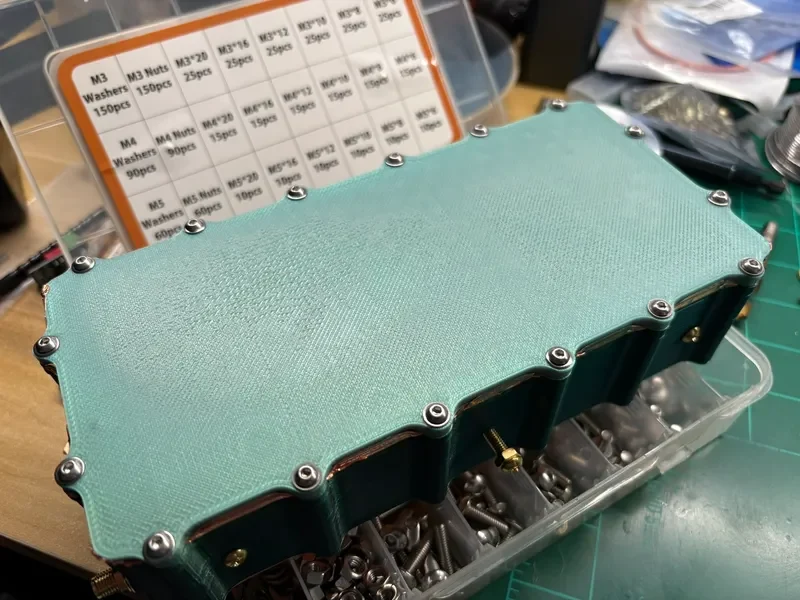

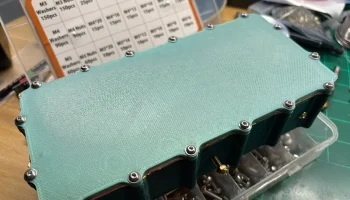

Вам нужно будет распечатать корпус и две крышки. Помните, где вы будете это использовать. Если он нагреется, используйте материал, способный выдержать жару (не используйте PLA).

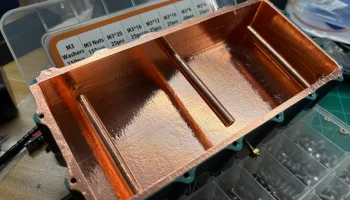

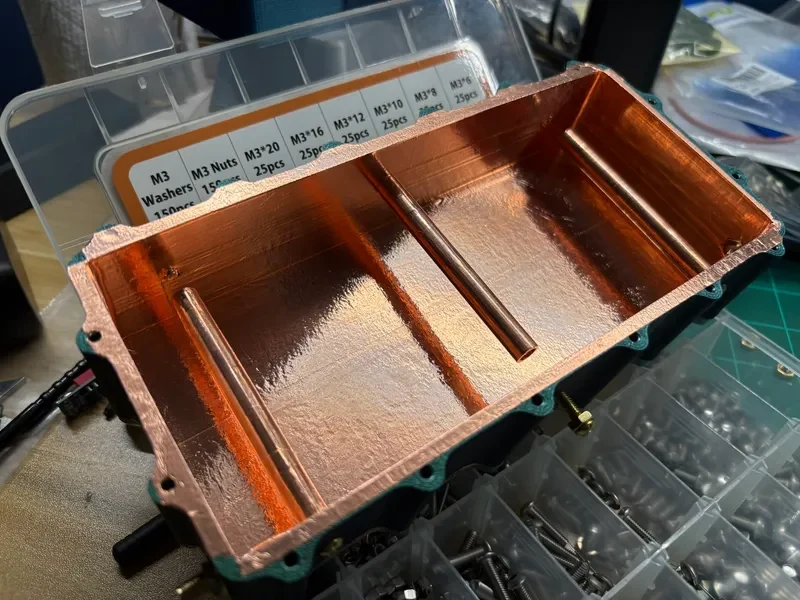

Используйте медную ленту, чтобы закле��ть внутренние поверхности. Постарайтесь убедиться, что лента лежит ровно и гладко. Если у вас есть швы, они должны располагаться внахлест (достаточно 1-2 мм).

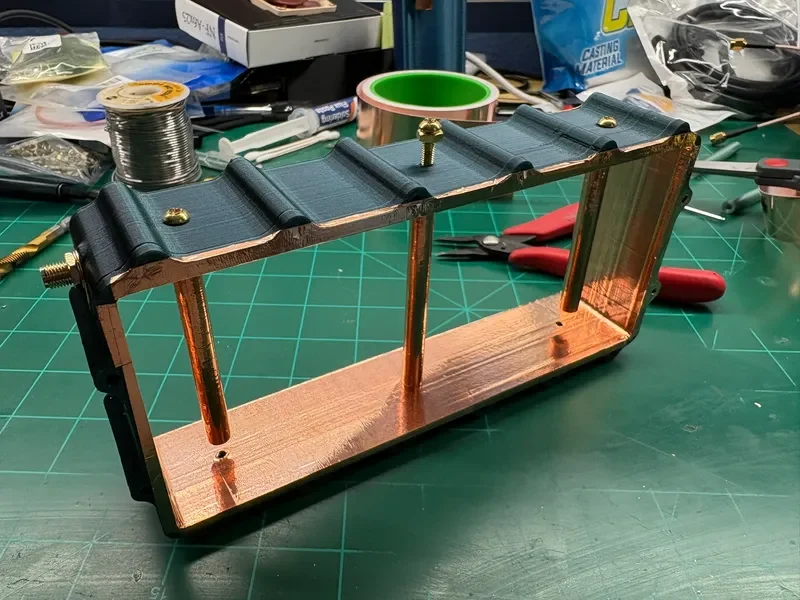

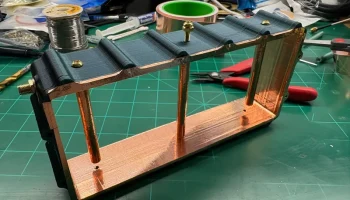

Стержни резонатора имеют разную длину. Лучше всего добиться как можно более точной настройки за счет длины стержня, а не с помощью настроечных винтов. Начните со стержней диаметром 73,5 мм и 74 мм. Если вам нужно много завинчивать настроечные винты, чтобы уменьшить кривые, замените стержни на следующий размер больше.
