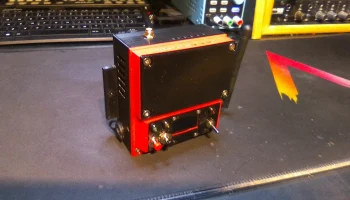

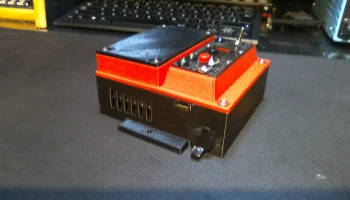

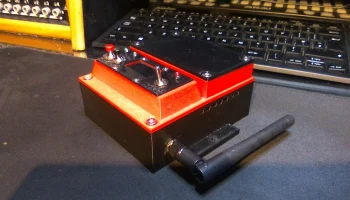

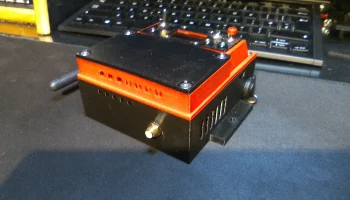

Meshtastic WSL3 + AB-IOT (ВЧ усилитель/LNA) + вентилятор ..

Привет! Я разработал этот корпус после недавней покупки ВЧ усилителя AB-IOT-868 для использования с сетчатым узлом.

Я хотел сделать что-то, что было бы довольно легко собрать и использовать дешевые детали, которые легко доступны, для этого используется heltec wsl3, который, как я обнаружил, является очень дешевым вариантом платы для Meshtastic, а сама плата в стандартной комплектации хорошо работает как на прием, так и на передачу, поэтому мне она показалась хорошим вариантом.

Я сам немно��о осмотрелся в поисках корпуса для размещения AB-IOT-868, я вообще ничего не нашел, поэтому я собрал это вместе в надежде, что это будет полезно другим членам сообщества Meshtastic, которые, как будто я изо всех сил пытался запустить и запустить узел 1w, я потратил 18 месяцев, возясь с модулями ebyte E22, и в целом они меня сильно разочаровали, эта система — лучший рабочий узел 1w, который я когда-либо тестировал с точки зрения реального мира Производительность rssi как на приеме, так и на передаче

печатать для меня было легко, думаю, я достаточно хорошо все разгладил, и все должно хорошо сочетаться друг с другом.

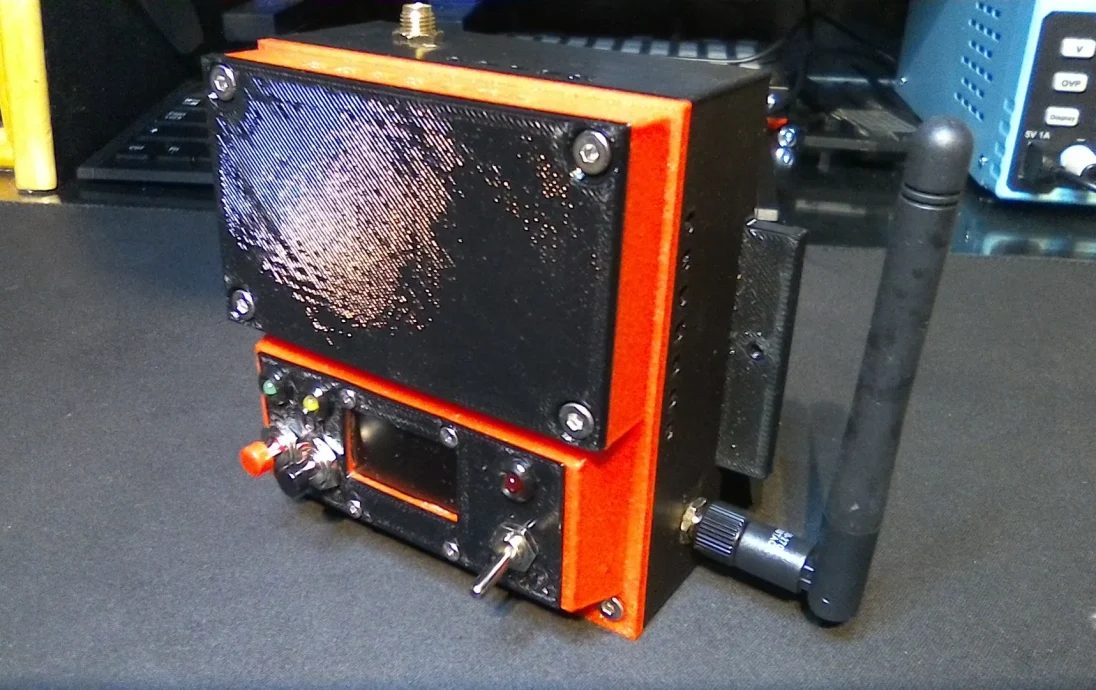

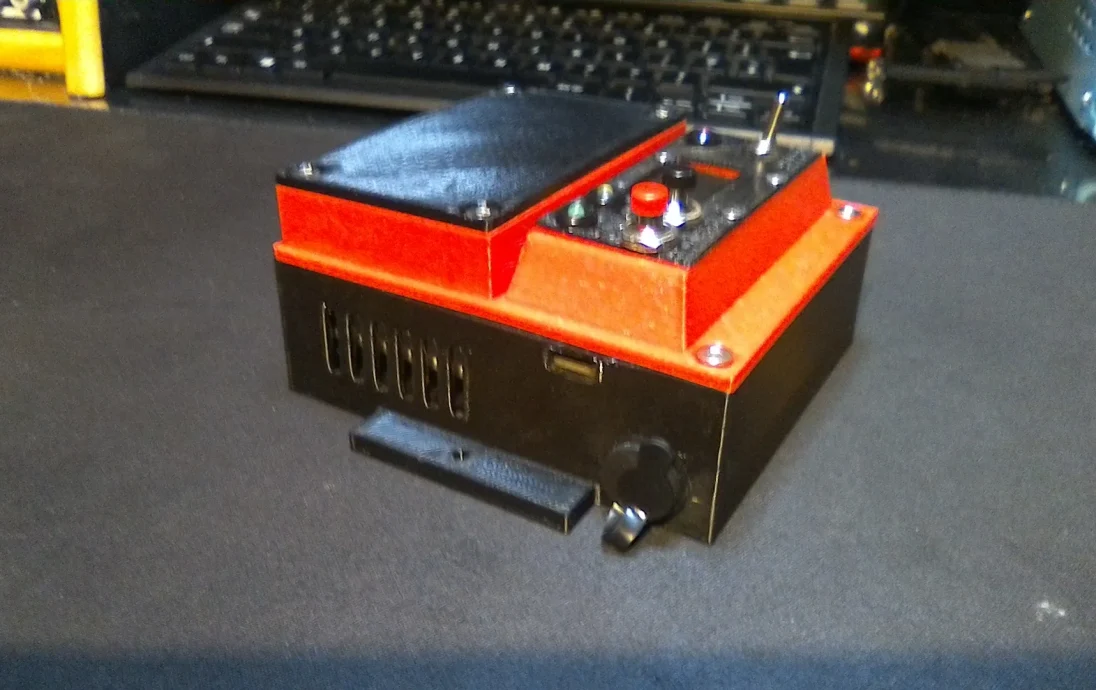

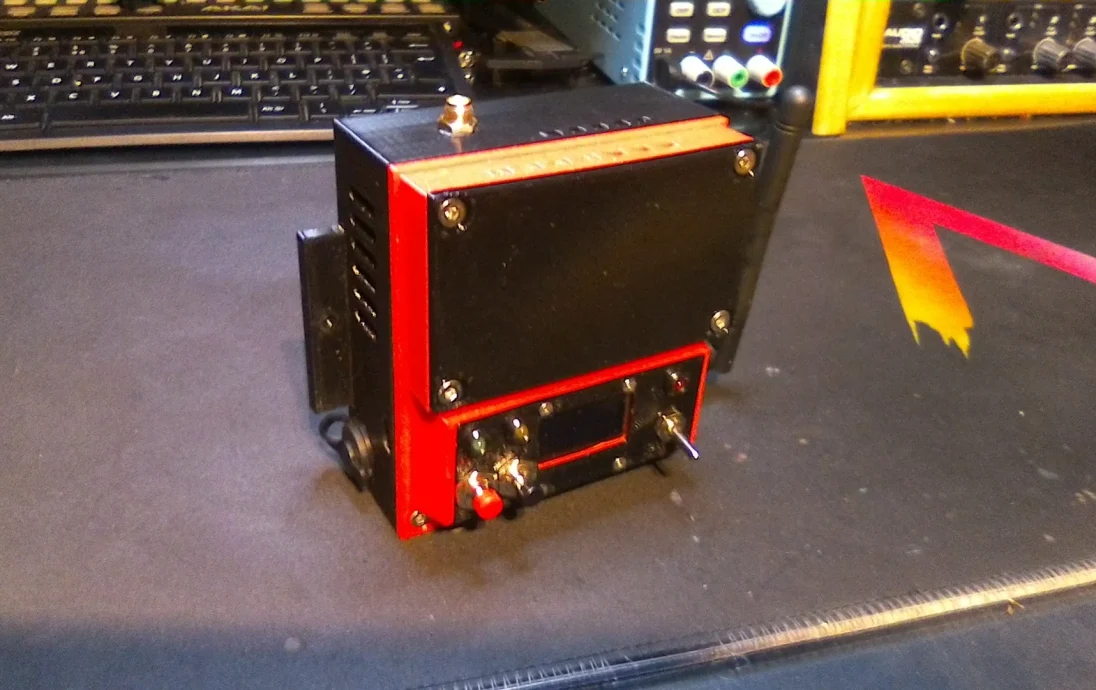

Передняя панель предназначена для 0,96-дюймового OLED-дисплея, а также пользовательской кнопки и кнопки сброса, кнопки питания, светодиодного индикатора питания, светодиодного индикатора сердцебиения и светодиодного индикатора уведомлений. На передней панели также имеется довольно большой отсек для аккумулятора для легкого доступа, добавьте модуль зарядки и небольшой повышающий преобразователь на 5 В, если вы используете большие элементы, и запускайте всю систему от источника питания 5 В от понижающего повышающего преобразователя.

не стесняйтесь обращаться ко мне в meshtastic discord (NancyD), если у вас есть необходимость

Удачной печати!
