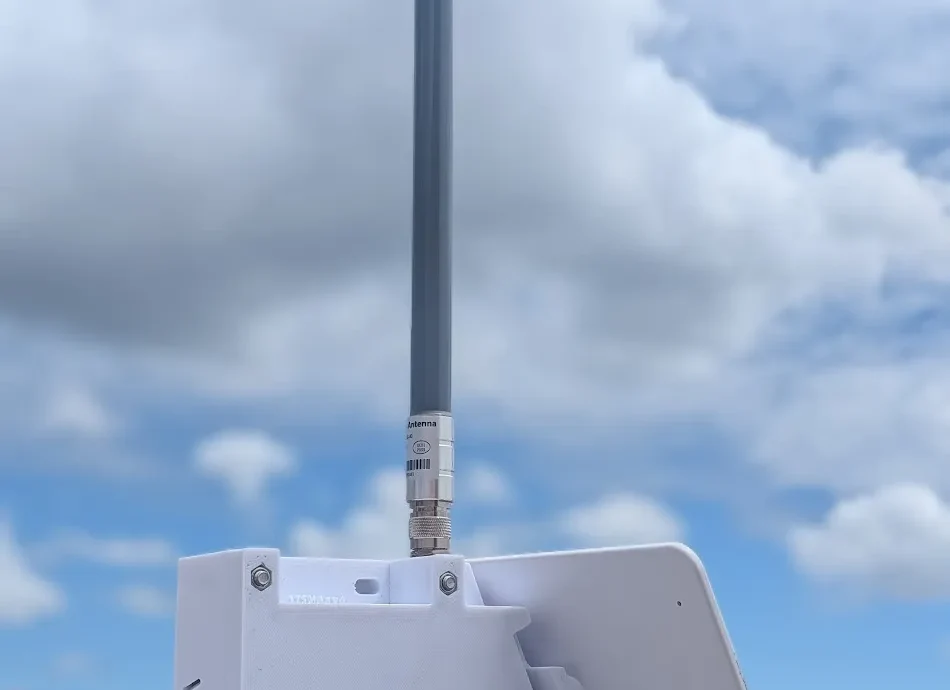

LoRa Meshcore / Meshtastic Солнечный повторитель / Узел 1..

ОБНОВЛЕНИЕ: 8 мая 2026 г.
Добавлен мост (двойная антенна для двух отдельных сетей, т.е. 868-433 в одном корпусе).

ОБНОВЛЕНИЕ: 10.06.2026.
Добавлен V5. Небольшие изменения, ничего структурного.
Добавлена ​​поддержка антенн Mikrotik 868.

Инструкции для вашей солнечной станции LoRa:

Распечатать:

Нужна плита толщиной не менее 200 мм. У этой коробки 196 мм.

С опорами, касающимися только рабочей пластины. Опирается только на необходимые винты и гайки.

Печатайте с ВЫСОКОЙ плотностью заполнения на нити, способной выдерживать дождь и жару. Пример: PETG, ASA и т. д. и т. п.

Вернемся к сборочной пластине на коробке.

Спереди к рабочей пластине на крышке.

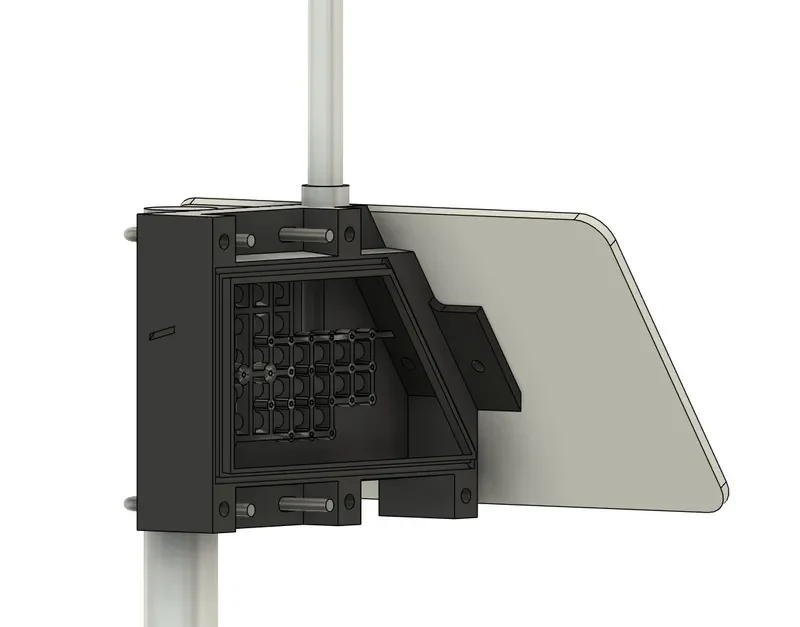

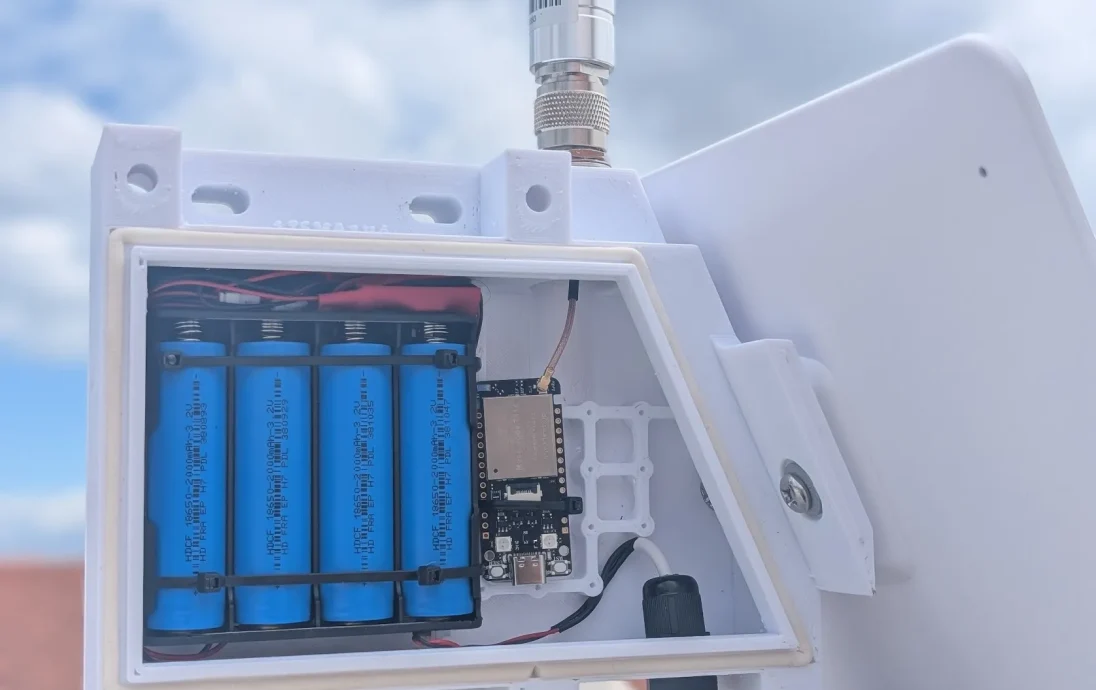

Имеет место для 4x, 3x, 2x, 1x аккумуляторов 18650.

Этот корпус был разработан с учетом следующих компонентов:

Силиконовая прокладка толщиной 4 мм: https://www.amazon.es/-/pt/dp/B0CWND3XN7

5 винтов M6 x 30 мм (и гайки).

Кабельный разъем PG7: https://www.amazon.es/-/pt/dp/B07JH2LPZF

N Гнездовой разъем 10 см или 5 см: https://pt.aliexpress.com/item/1005008877279360.html

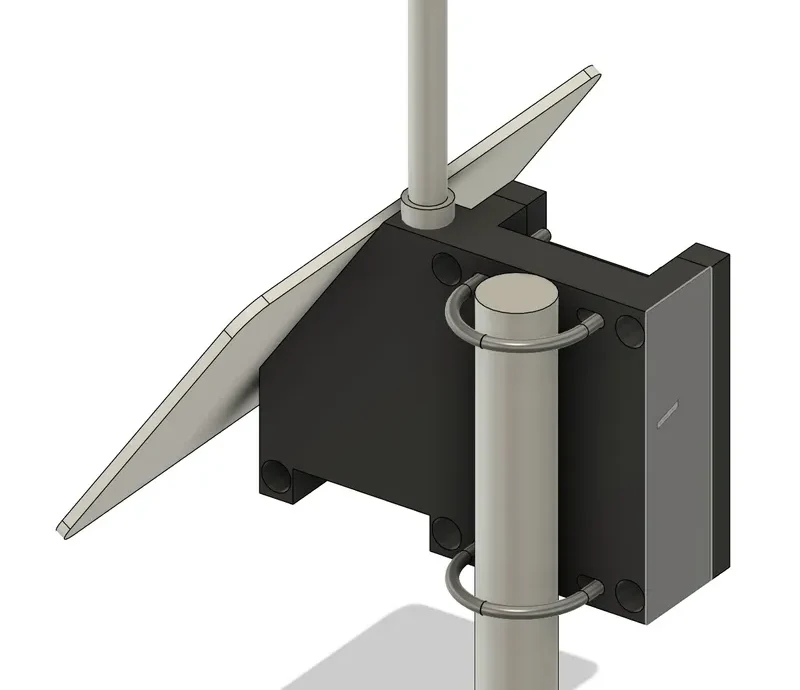

U-образные болты такого размера: https://pt.aliexpress.com/item/1005005032237148.html или https://pt.aliexpress.com/item/1005007643403270.html.

Монтажная стойка (если у вас ее нет): https://pt.aliexpress.com/item/1005009921117319.html.

Разработан для этой солнечной панели: https://www.amazon.es/-/pt/dp/B0D6NMFZ5C

Антенна такого типа: (433): https://pt.aliexpress.com/item/1005007301219597.html

(868 или 915): https://pt.aliexpress.com/item/1005007301116616.html

Возможно, вам поможет дополнительная прокладка для гнездового разъема/антенны и внутреннего винта солнечной панели: https://www.amazon.es/-/pt/dp/B09KGPLVJ7.

Размеры и характеристики:

196 мм х 149 мм х 60 мм

Вес: Около 500гр.

Наклон солнечной панели: 64° (оптимизирован для зимнего солнечного света в Лиссабоне, Португалия, ~38,7° с.ш.)

Коробка имеет толстые стенки, способные противостоять непогоде.

Имеет два вентиляционных отверстия для отвода тепла и конденсата.

Серия идей, чтобы остановить дождь: силиконовая прокладка, внешняя стенка, все винты снаружи (кроме одного для солнечной панели).

Он пластиковый, поэтому не затягивайте его, удерживая его на шесте.

Пример настройки LifePO4 (ДВО��НАЯ ПРОВЕРЬТЕ ВСЕ)

1S 3,2 В BMS — https://pt.aliexpress.com/item/1005010481169075.html

1S TP5000 3,6 В — https://pt.aliexpress.com/item/1005009339731648.html

ПАРАЛЛЕЛЬНЫЙ ДЕРЖАТЕЛЬ 1S: https://pt.aliexpress.com/item/1005001955162216.html

Отказ от ответственности:

Используйте на свой страх и риск! Всегда читайте, прежде чем действовать! Я не эксперт!

Сети LoRa могут спасти вашу жизнь и жизнь других людей.

TQMaxcielle3D, LX-Португалия
