Система простого монтажа солнечного узла (Meshtastic)......

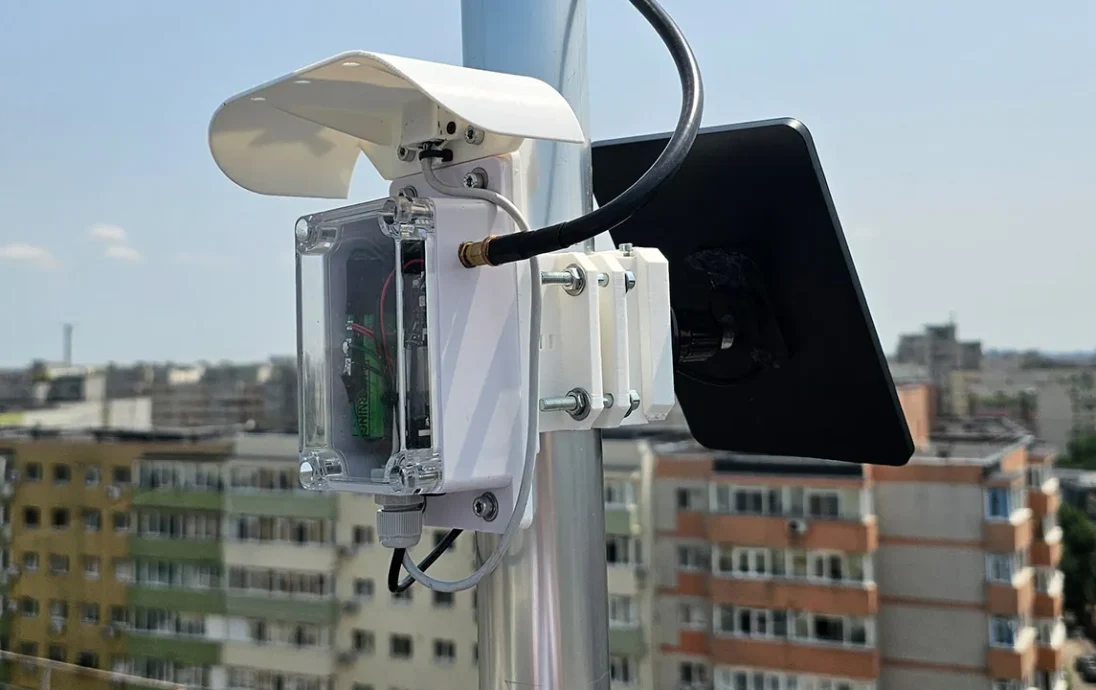

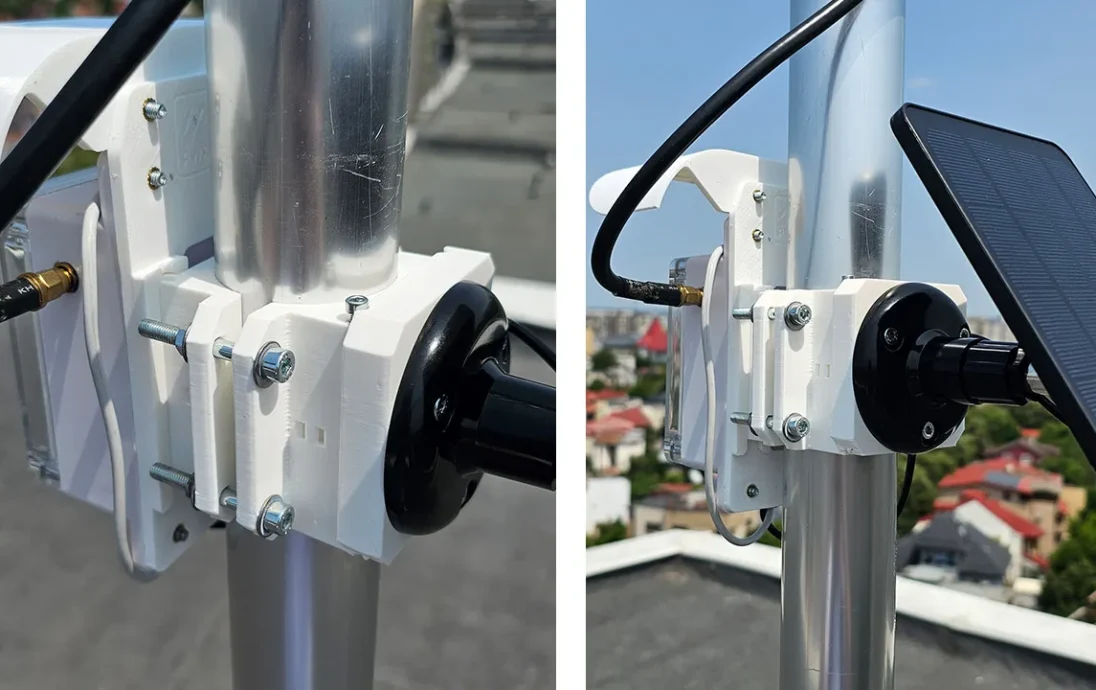

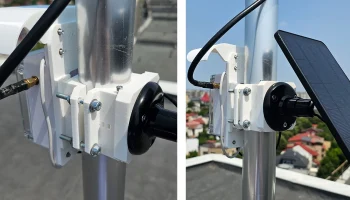

Я разработал эту систему крепления для крепления к трубам, которые обычно используются в креплениях антенн и мачтах. После надежного закрепления на трубе он образует две направляющие с каждой стороны, по которым можно надеть блок электроники и панель.

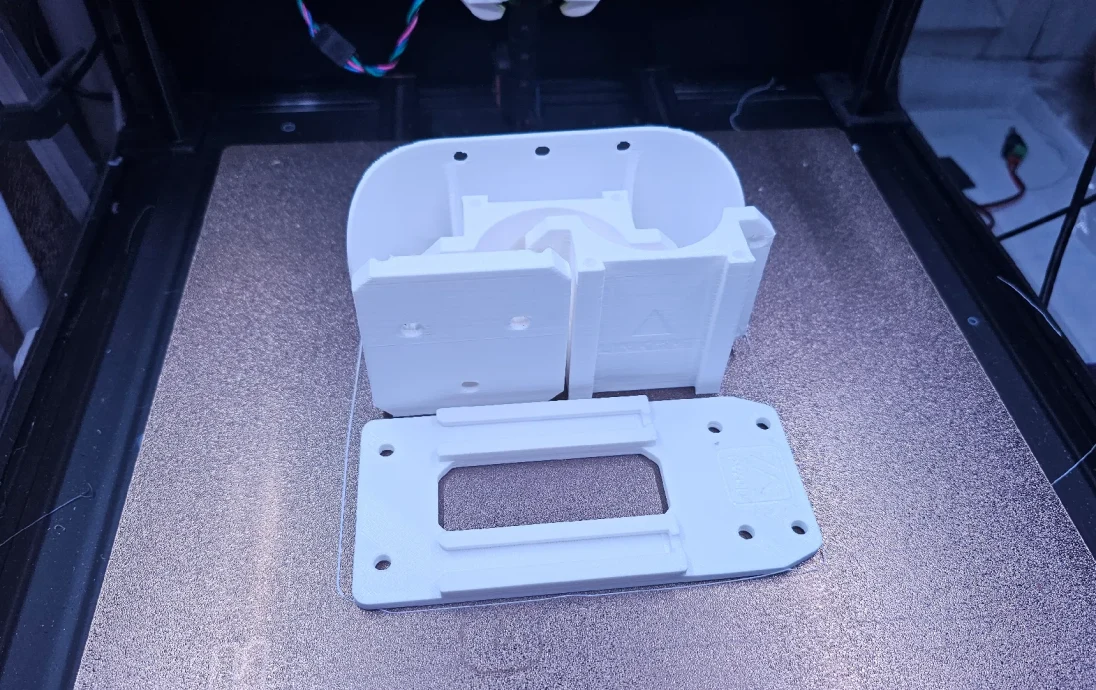

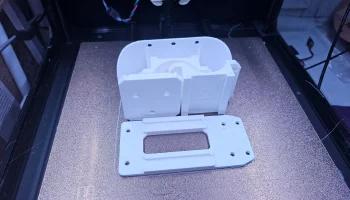

Я предоставил два крепления для крепления к направляющим: одно для водонепроницаемого бокса Sonoff, а другое, на которое можно прикрепить дешевое поворотное крепление для солнечной панели. На антенных мачтах я уже встречал зажимы для труб разного диаметра. Если вам нужен другой, вы можете изменить параметр в исходном файле fusion360 и экспортировать его снова.

Исходные файлы в Fusion360 имеют параметры, определенные для диаметра трубы и расстояния между отверстиями для крепления солнечной панели. Вы можете настроить эти параметры и создать свои собственные версии креплений или просто разработать собственные адаптеры для всего, что пожелаете. Перейдите в «Модификация» > «Изменить параметры» > измените то, что вам нужно, затем перейдите в «Утилиты» > «Создать» и выберите формат .3mf, выберите часть из списка слева и нажмите «ОК».

Требуемое оборудование:

4шт. Винты М5 (длиной > 30 мм) + болты + шайбы

1шт. Электрическая коробка Sonoff IP66 (https://sonoff.tech/product/accessories/ip66/)

1шт. Солнечная панель (рекламируется 5-10 Вт, тип, используемый для камер видеонаблюдения/Wi-Fi)

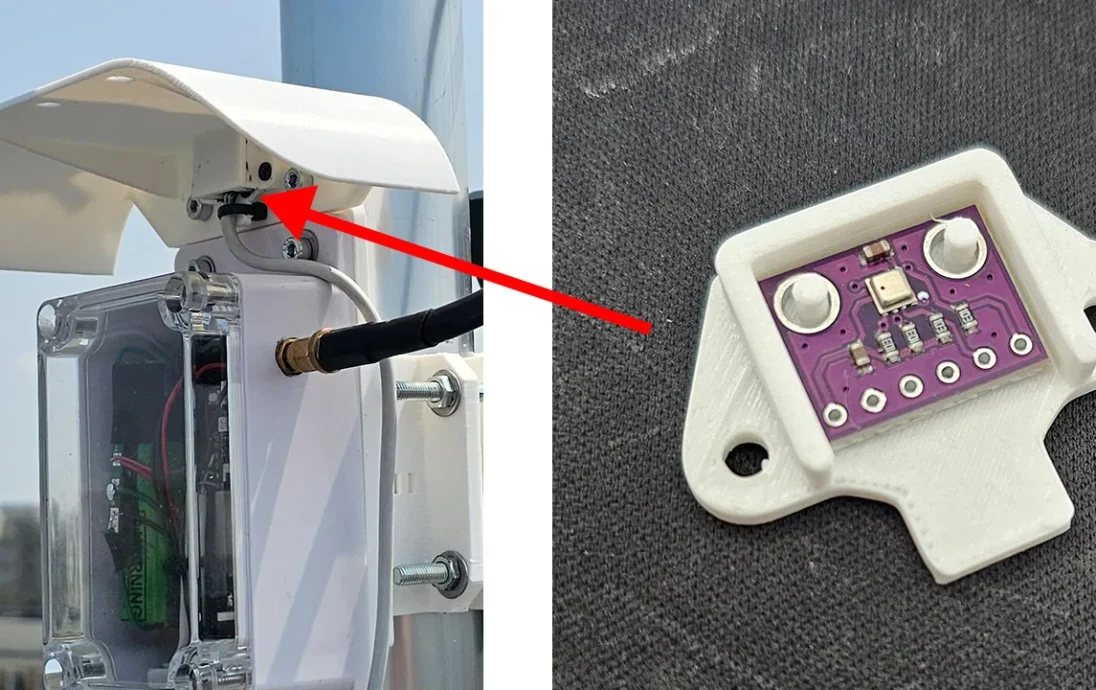

(по желанию) 1шт. Датчик BME280 и немного кабеля
