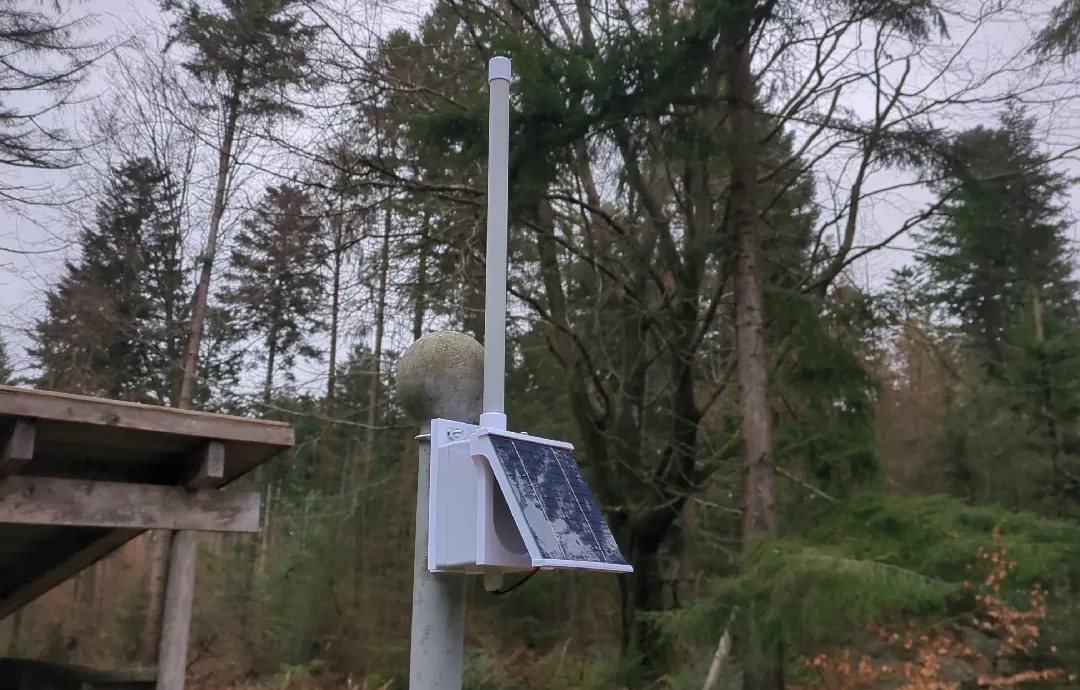

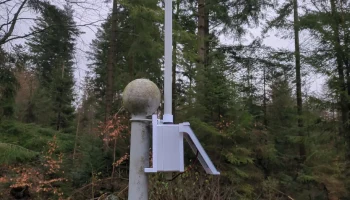

Meshtastic Solar Node с панелью мощностью 5 Вт........

Улучшенная версия моего солнечного узла Meshtastic: легко распечатать, требуется меньше деталей и более прочная антенна благодаря N-разъему.

Вместо панели мощностью 10 Вт под углом 45 градусов в этом узле теперь используется панель мощностью 5 Вт под углом 30 градусов.

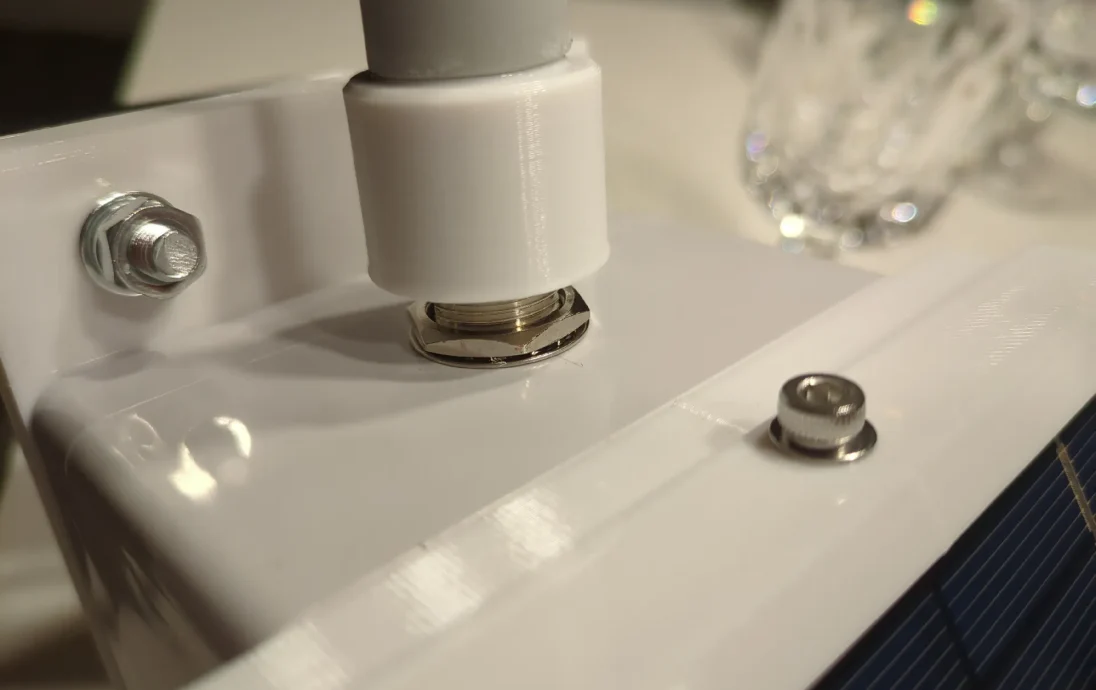

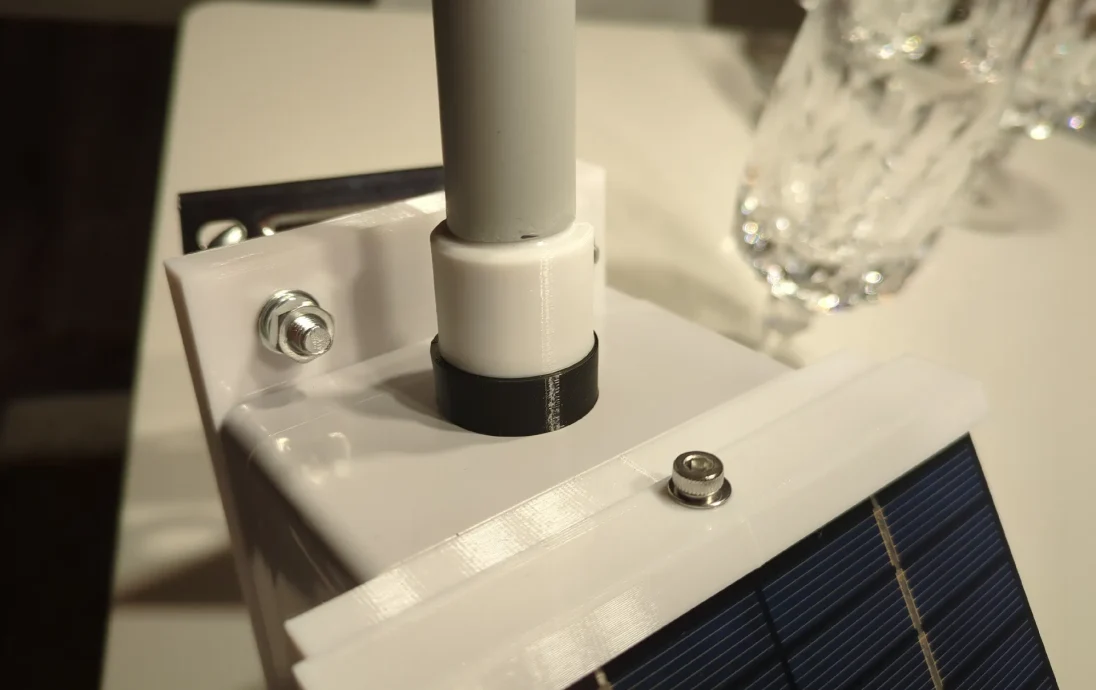

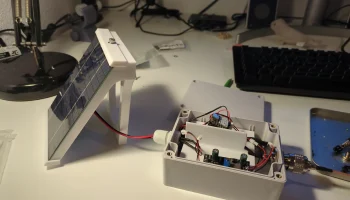

Напечатайте все из PETG с 4 периметрами — за исключением кольца, которое действует как уплотнение и которое необходимо напечатать из ТПУ, оно сохраняет N-разъем антенны сухим. Если у вас нет ТПУ, попробуйте обернуть его другой изоляцией из пенопласта или резины.

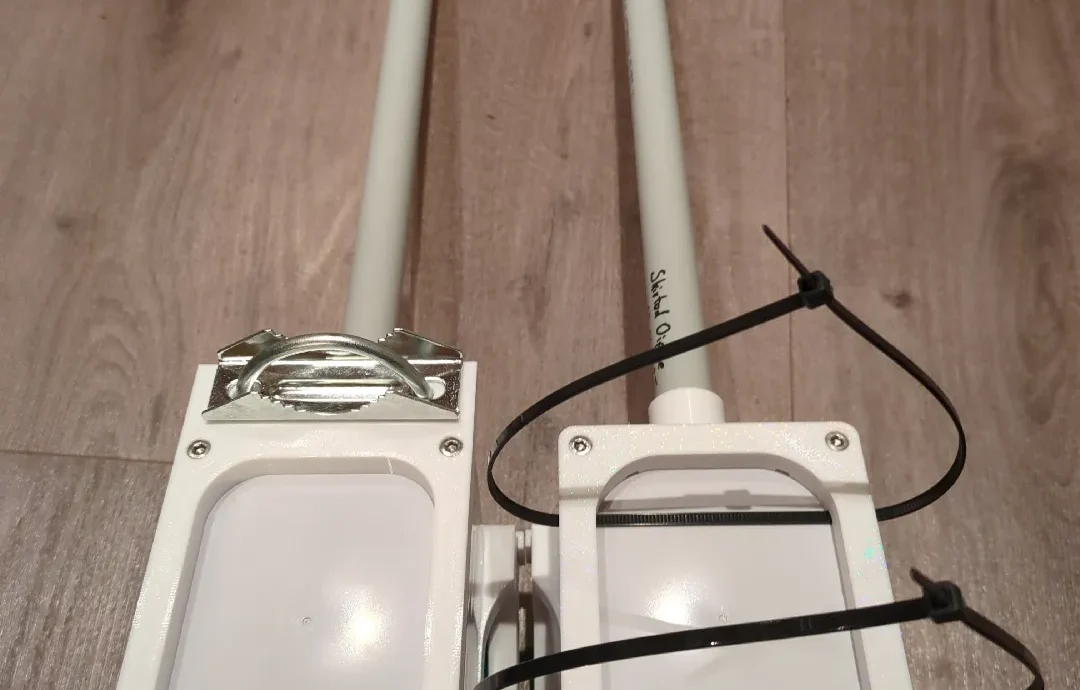

Эта модель поставляется с тремя различными задними пластинами:

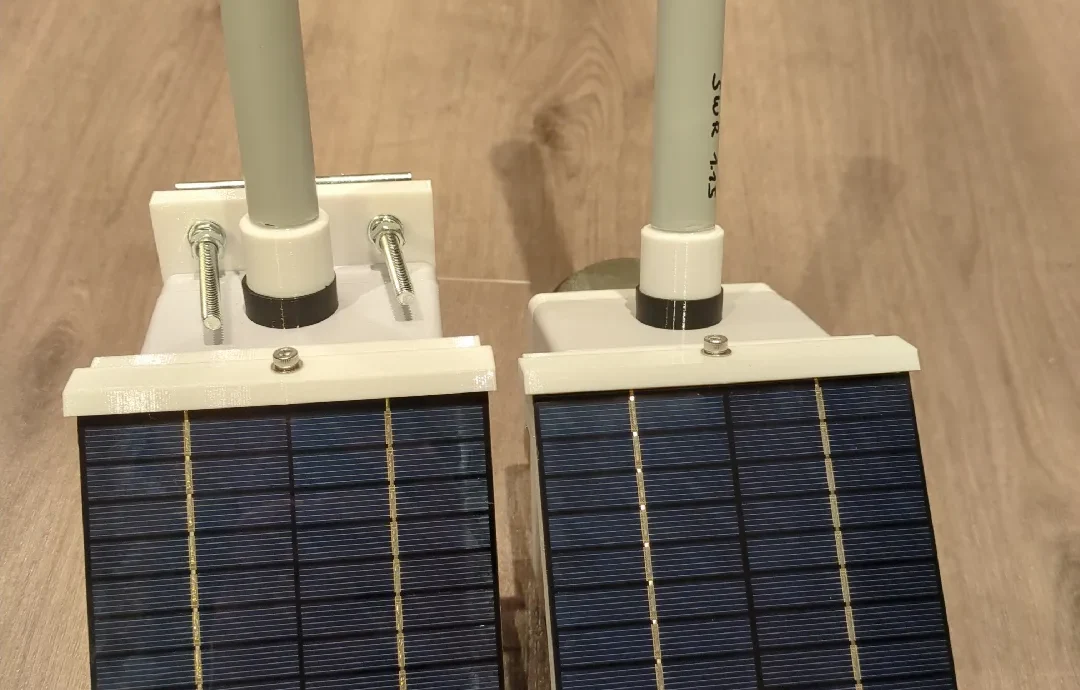

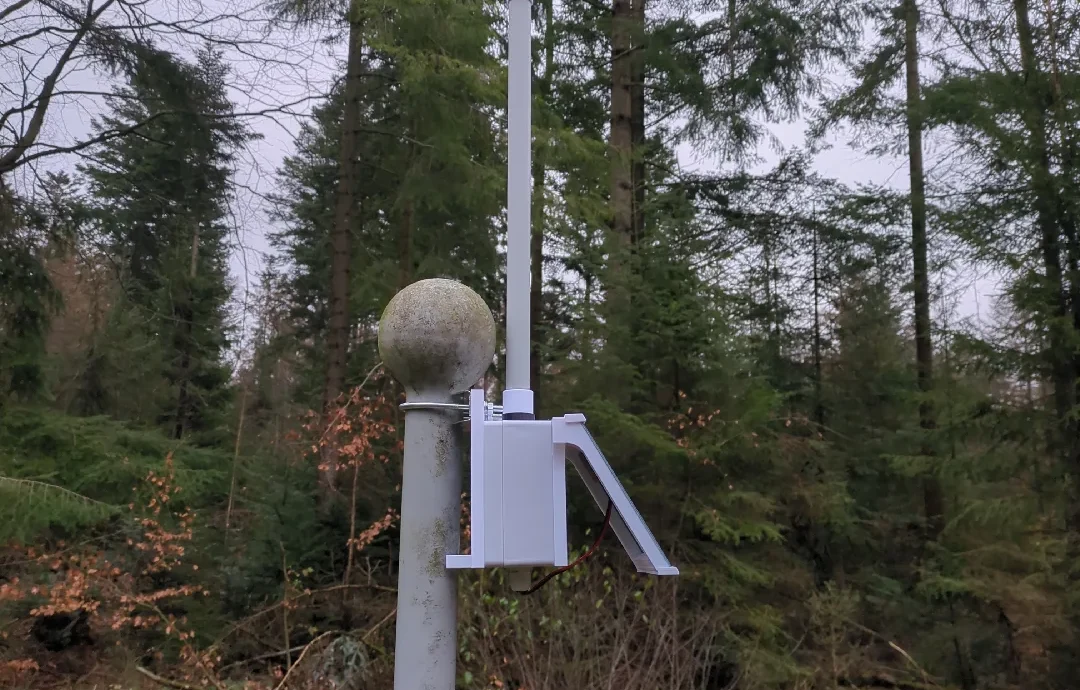

BackPlateMastHolder: распечатайте это, если хотите прикрепить его к антенной мачте или чему-то подобному.

BackPlateForZipTies: имеет отверстия для крепления двумя стяжками-молниями горизонтально или вертикально.

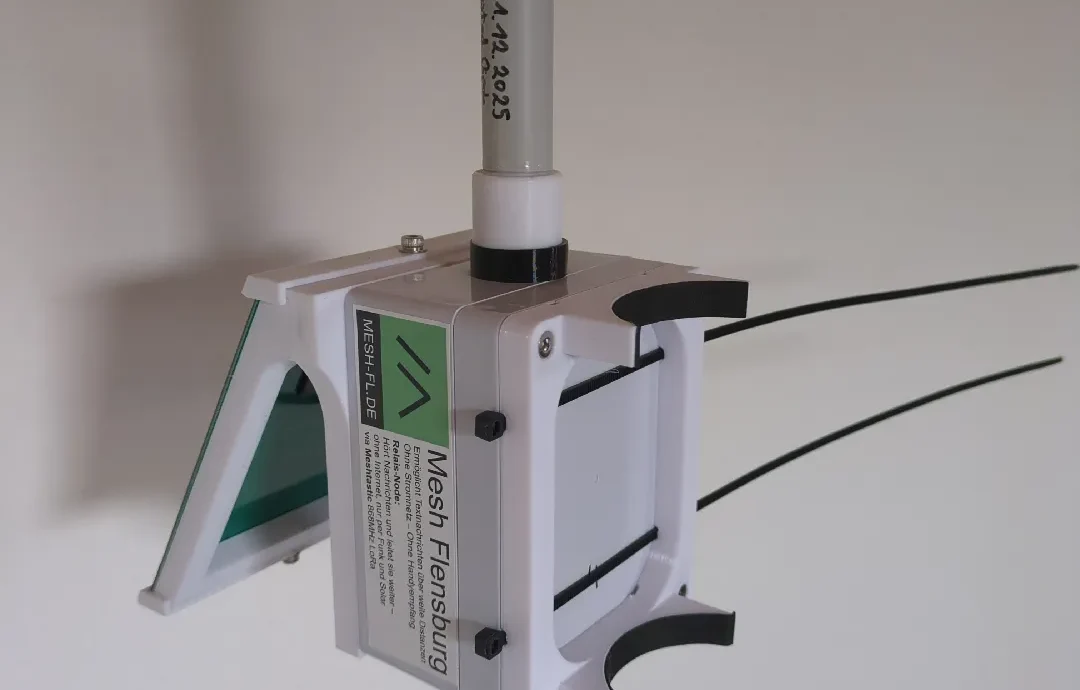

BackPlateForZipTies — мачта 60 мм: такая же, как номер 2, но с U-образными вырезами, поэтому подходит для мачт�� или шеста шириной 60 мм.

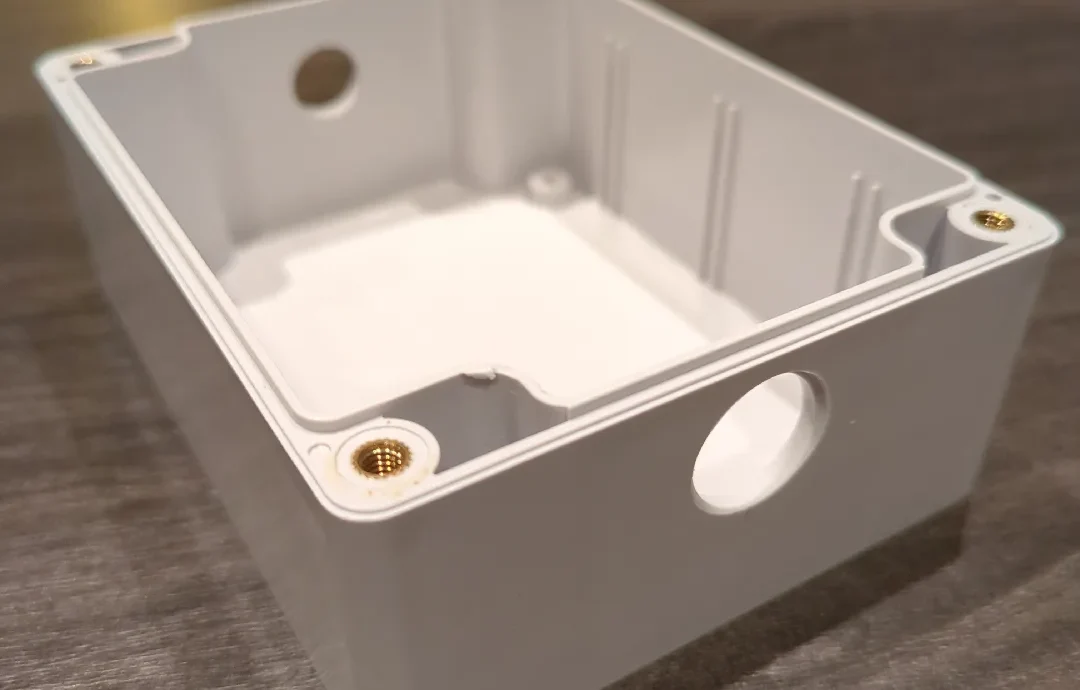

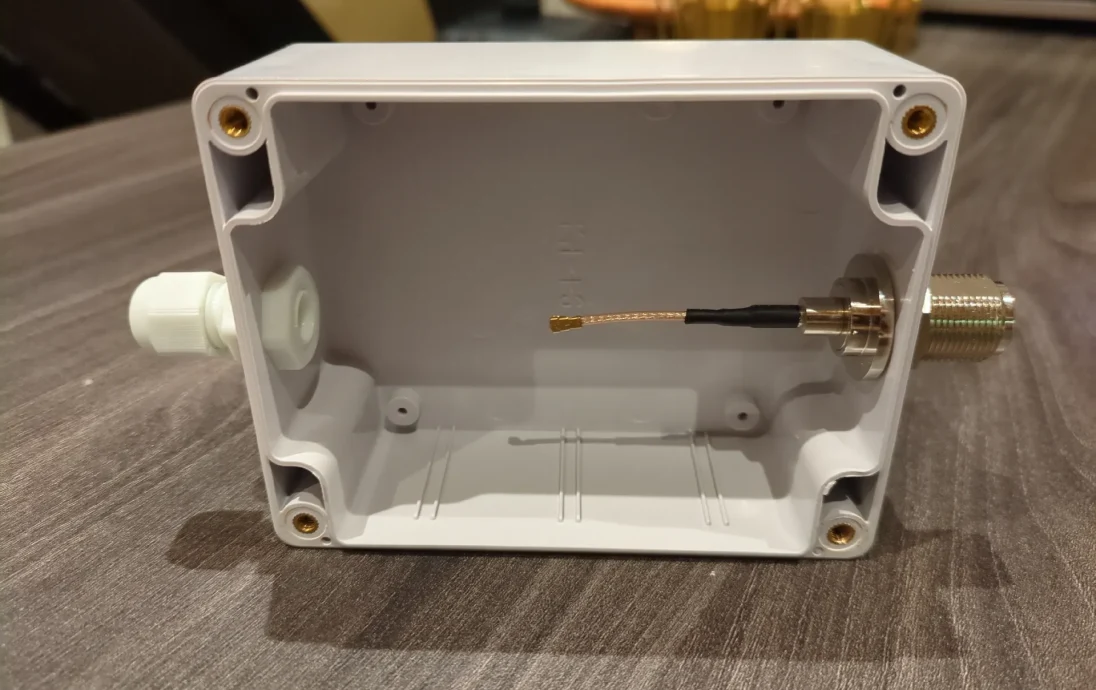

Просверлите 2 отверстия в распределительной коробке на коротких размерах:

N-разъем: диаметр 16 мм, центр должен находиться на расстоянии 14 мм от верхнего края (если просверлить отверстие в центре, коаксиальный кабель столкнется с держателем батареи).

Сальник М12: 12 мм, почти по центру, может быть несколько мм до верхнего края.

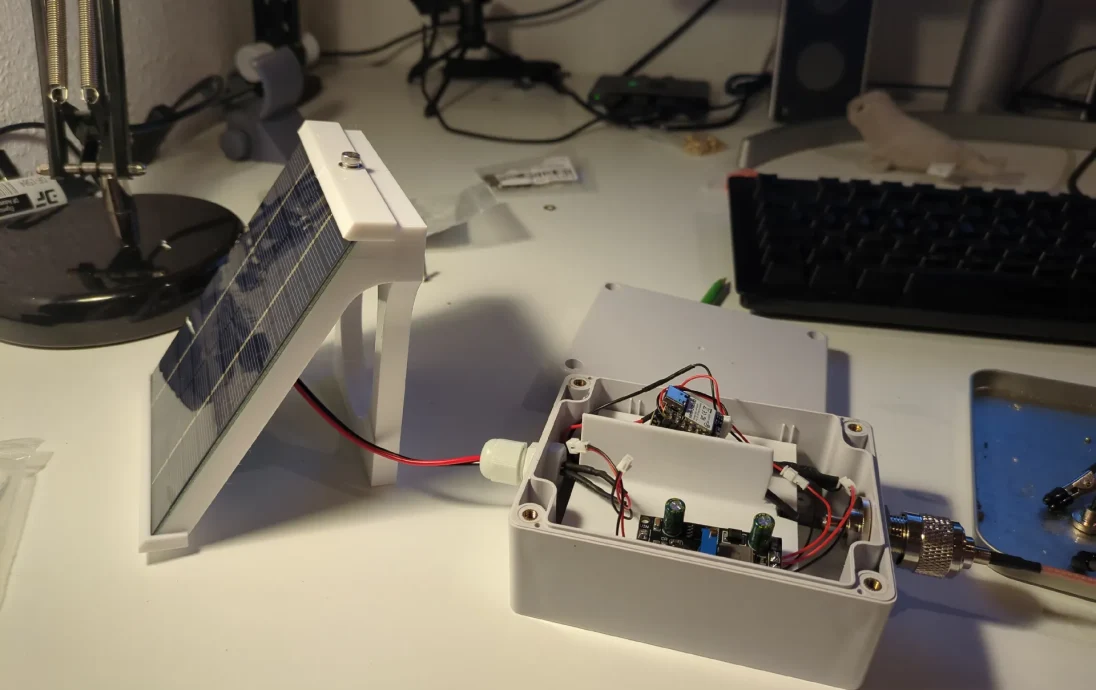

Требуемые детали:

Необходимые детали (в основном AliExpress):

Распределительная коробка 115мм х 90мм х 55мм: Ссылка

Сальник М12: Ссылка

8 латунных нагревательных вставок M4: Ссылка

12 винтов M4 разных размеров (6x6 мм, 2x12 мм, 4x30 мм), 2 шайбы: ссылка или такой набор.

Корпус для аккумуляторов 18650, параллельный (для 4 аккумуляторов): Ссылка

Аккумуляторы 18650 (предпочтительно LiFePo4 или, возможно, Li-Ion)

1 кабель U.FL/IPEX — N, 5 см: ссылка

Плата солнечного зарядного устройства MPPT: Ссылка
(он регулируется для разных напряжений батареи (3,65 В для LiFePo4 или 4,2 В для Li-Ion, используйте яркий солнечный свет и мультиметр)

Плата защиты от пониженного напряжения аккумулятора: Ссылка

Солнечная панель мощностью 5 Вт: Ссылка

Держатель антенной мачты (опционально — возможно использование стяжек): Ссылка

Кабели JST 1.25: ссылка

Если вы хотите сделать свою собственную антенну, вы можете проверить мой адаптер кабелепровода из ПВХ с разъемом N: https://www.printables.com/model/1540208-n-connector-antenna-adapter-to-20mm-pvc-conduit
