Узел Meshtastic на присоске (обновлено 18 октября)........

ЭТО РАБОТА В ПРОГРЕССЕ!

ОБНОВЛЕНИЕ 18 октября.

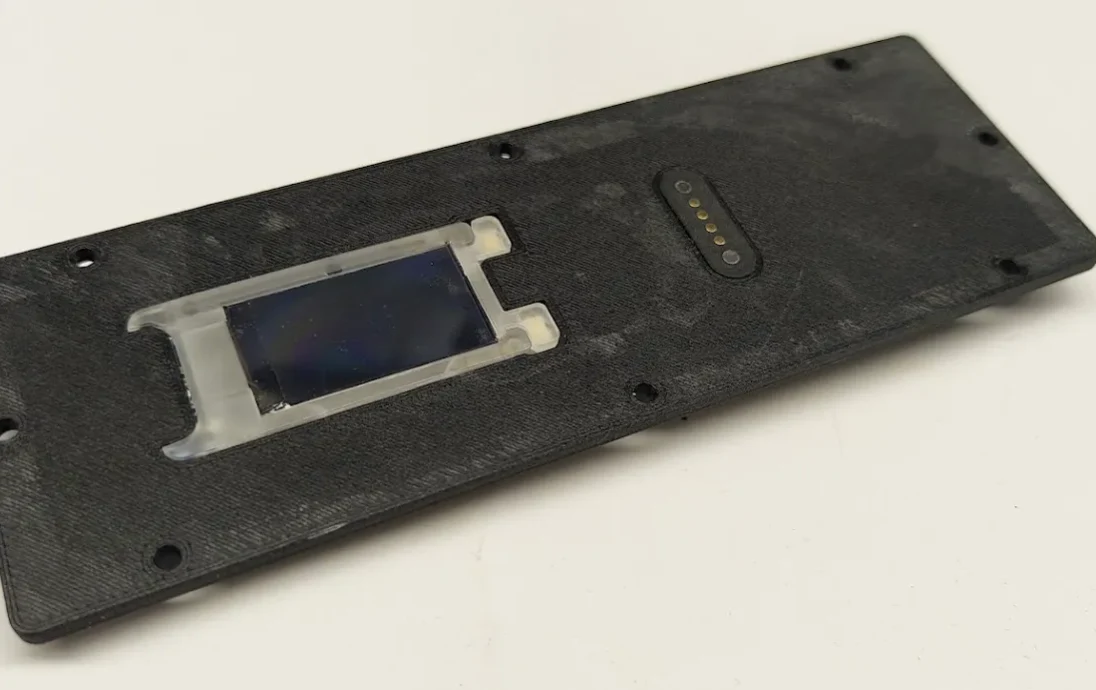

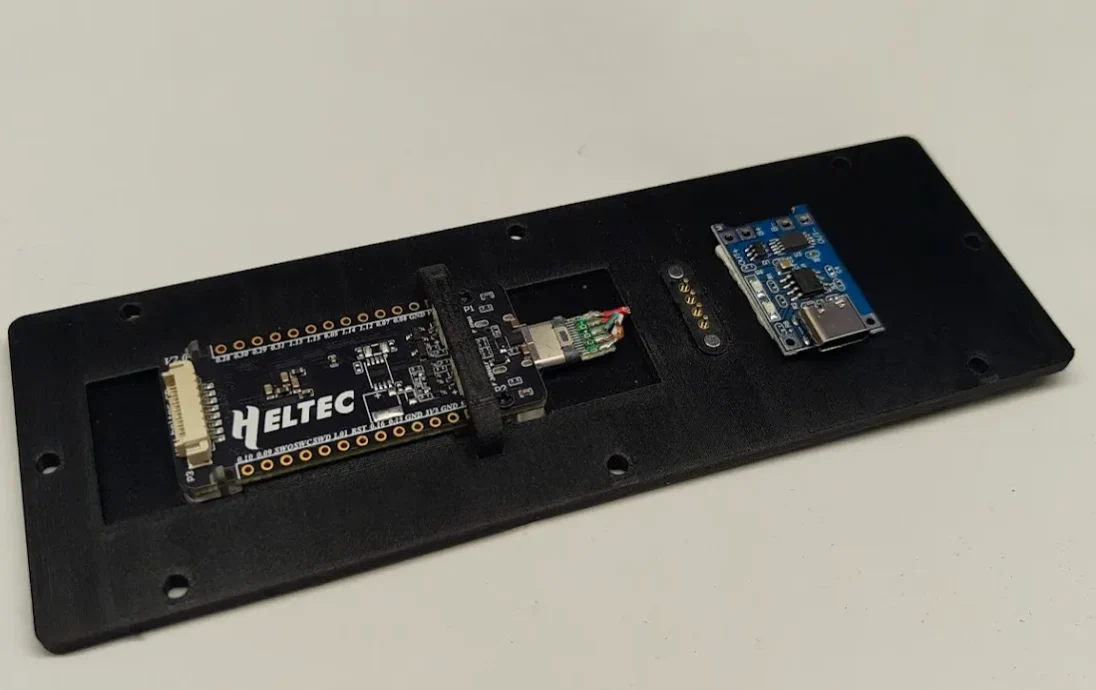

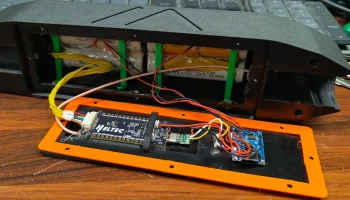

Сделал нижнюю пластину для T114 с USB-разъемом Pogo-pin, совместимым с разъемом на Sensecap T1000-E.
Добавлено зарядное устройство на 1 А со встроенным BMS, благодаря чему зарядка не займет так много времени, как раньше.
Для пластины T114 необходимо снять кожух экрана и установить его на место после вставки печатной платы в держатель.

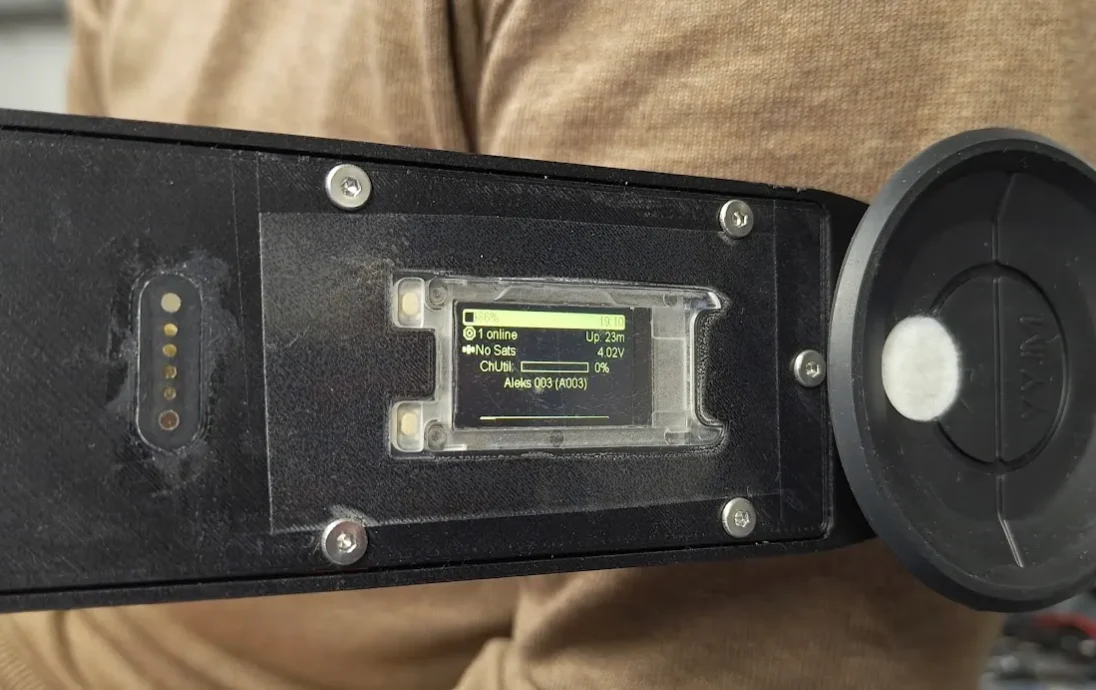

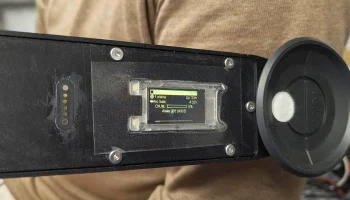

Я добавил немного прозрачной ленты, чтобы сделать устройство водонепроницаемым и при этом можно было использовать кнопки и экран.

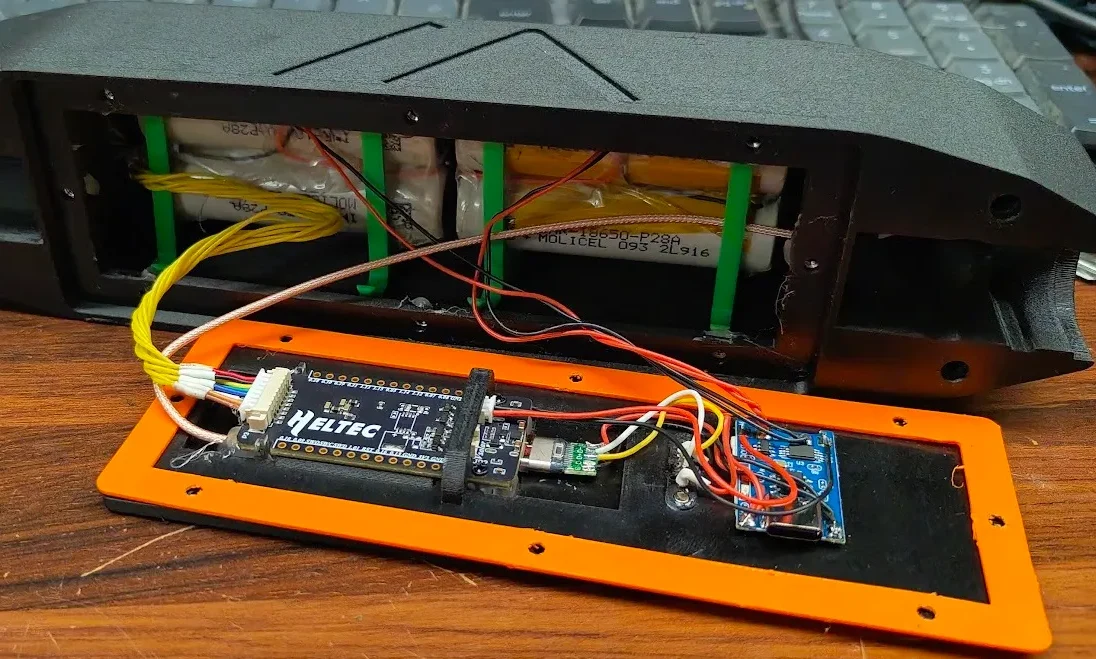

Мне нужно было удлинить провода к GPS.
Разъем POGO-pin устанавливается с использованием клея CA, отверстие должно быть запрессовано, но CA помогает обеспечить устойчивость к атмосферным воздействиям.

Обновление 5. 0 октября

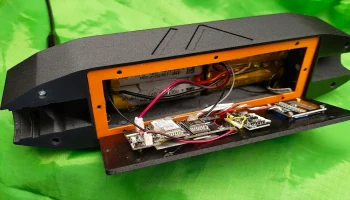

Обновлен основной корпус; Я добавил высоту 10 мм, это позволяет разместить электронику, а также дает вам возможность использовать 4x 21700 или 18650, просто используйте двустороннюю ленту, чтобы удерживать батареи на месте, возможно, я скоро придумаю лучшее решение для крепления батарей.

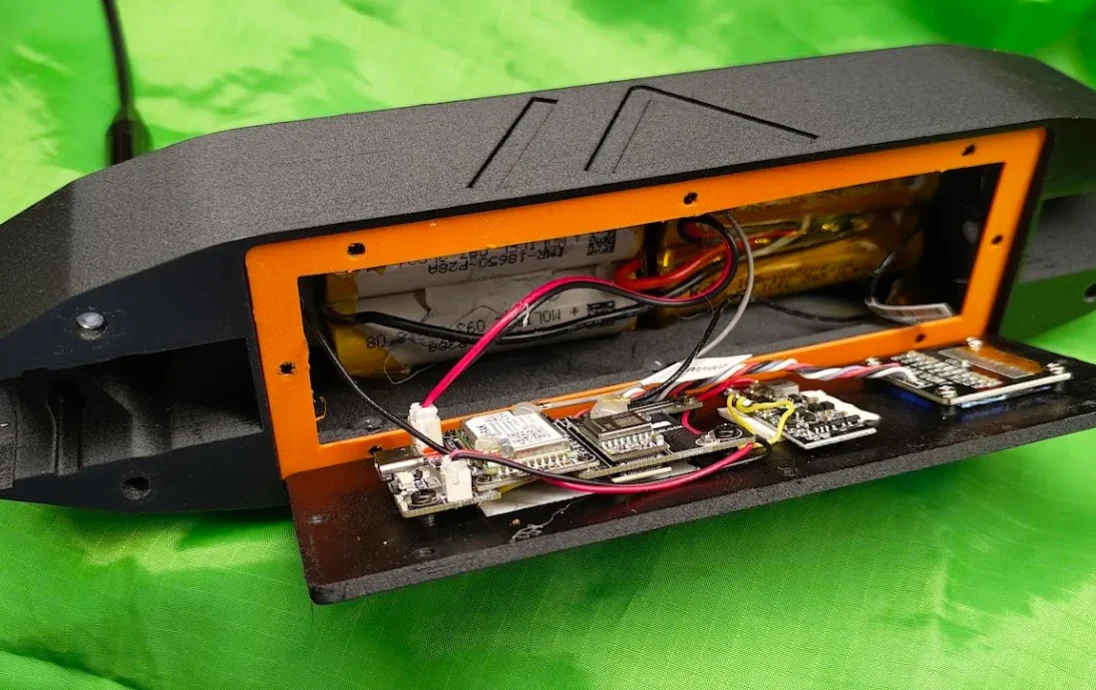

также сделал пластину для крепления платы RAK19007, с возможностью установки RAK OLED-дисплея,

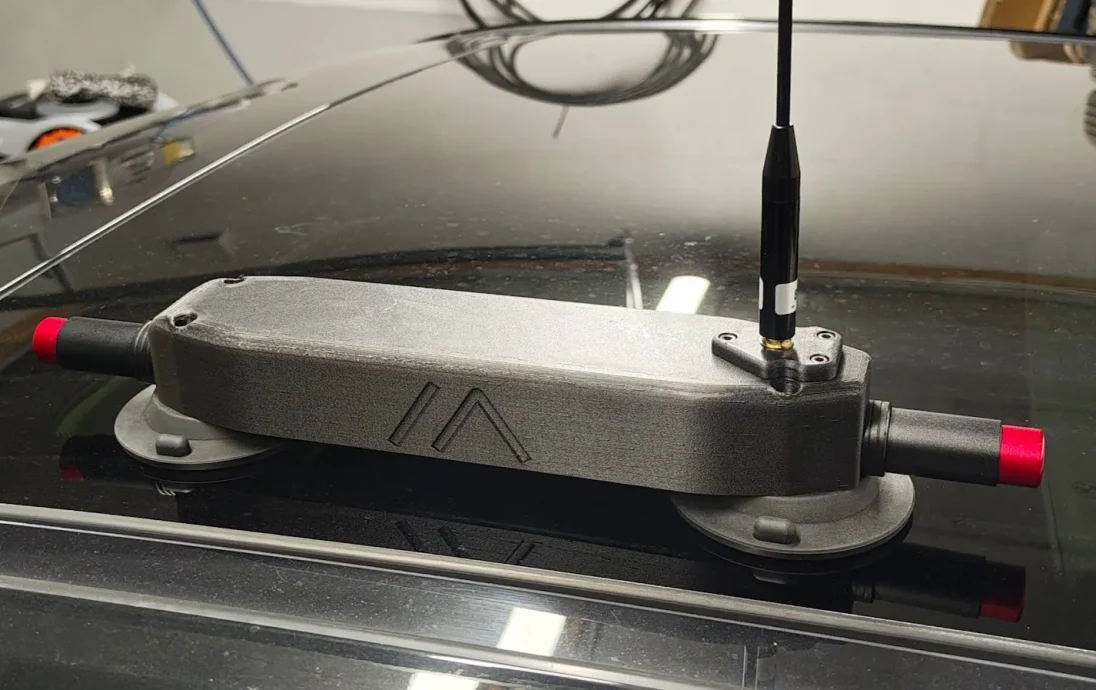

Дисплей можно просмотреть через люк на крыше, если он установлен на вашем автомобиле.
Поскольку корпус стал на 10 мм выше, я сделал новое основание для разъема N, которое стало на 10 мм ниже.
GPS-антенна кладется в карман перед аккумуляторами, антенный провод на GPS-антенне RAK недостаточно длинный, чтобы дотянуться до GPS-модуля, поэтому я использовал UFL-удлинитель, если у вас SMA или N-пигтейл длиннее моего, то можно просто перевернуть нижнюю пластину и GPS-кабель должен дотянуться.

Предстоящие;
Различные нижние пластины для других сетчатых устройств.

_____________________________________________________________________________________

Обратная связь приветствуется.

Единственный способ зарядить его — разобрать или использовать пластину для беспроводной зарядки, я добавил карман для установки прямоугольной приемной катушки для беспроводной зарядки.

Необходимые предметы; (Я добавлю фотографии объявлений на Алиэкспресс, так как ссылки имеют свой��тво умирать)

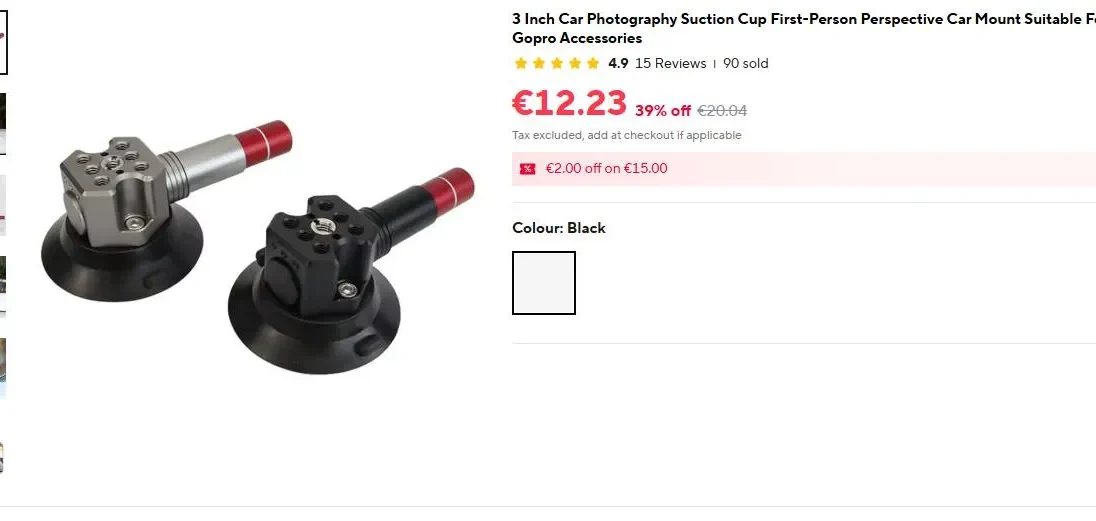

2 присоски; https://www.aliexpress.com/item/1005008151809051.html

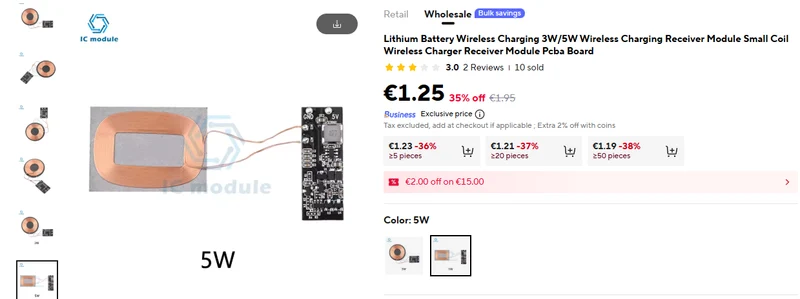

1x модуль беспроводной зарядки 5 В 5 Вт; https://www.aliexpress.com/item/1005006468245614.html

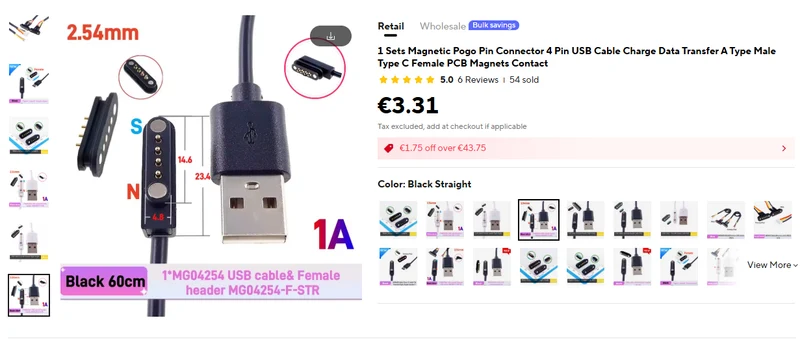

ИЛИ 1 кабель POGO-USB; https://www.aliexpress.com/item/4001283688823.html

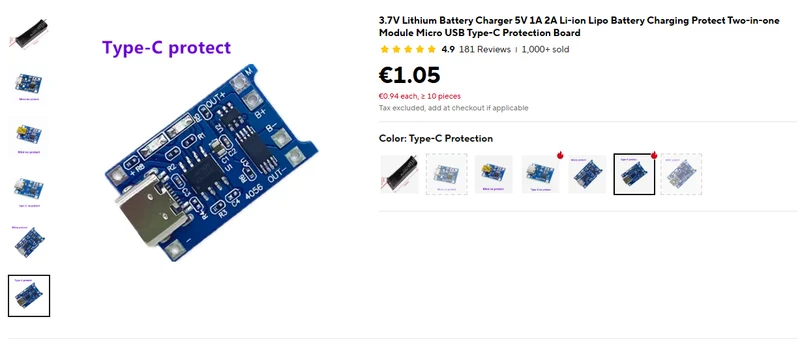

1 литиевое зарядное устройство USB с BMS; https://www.aliexpress.com/item/1005005796829555.html
11 гаек M3
11 винтов M3 длиной от 12 до 16 мм.
любое мештастическое радио, которое вы хотите использовать
Пишет разъема N или SMA

Корпус и крышку я напечатал из Bambu PETG-CF, а прокладки — из Fiberlogy FiberFlex 30D.
Для тестирования вы можете использовать любую подходящую нить накаливания или даже просто PLA.
Черный, возможно, не самый удачный цвет, когда приходит лето.
