RAK19003 Солнечная панель для Meshtastic

Хотите большую версию? Посмотрите мою другую версию с RAK19007 и солнечной панелью мощностью 1,2 Вт. Она примерно в два раза больше по размеру и мощности и имеет все те же функции.

ВАЖНЫЙ!

В этой модели используются литиевые батареи, неправильное обращение с которыми может привести к травме или смерти. Обращайтесь с ними только в том случае, если вы осведомлены о надлежащих мерах безопасности и принимаете на себя ответственность за связанные с этим риски.

Это также новая модель, поэтому, если у вас возникнут какие-либо вопросы или проблемы, обращайтесь, и я постараюсь разобраться в них, насколько смогу.

Описание:

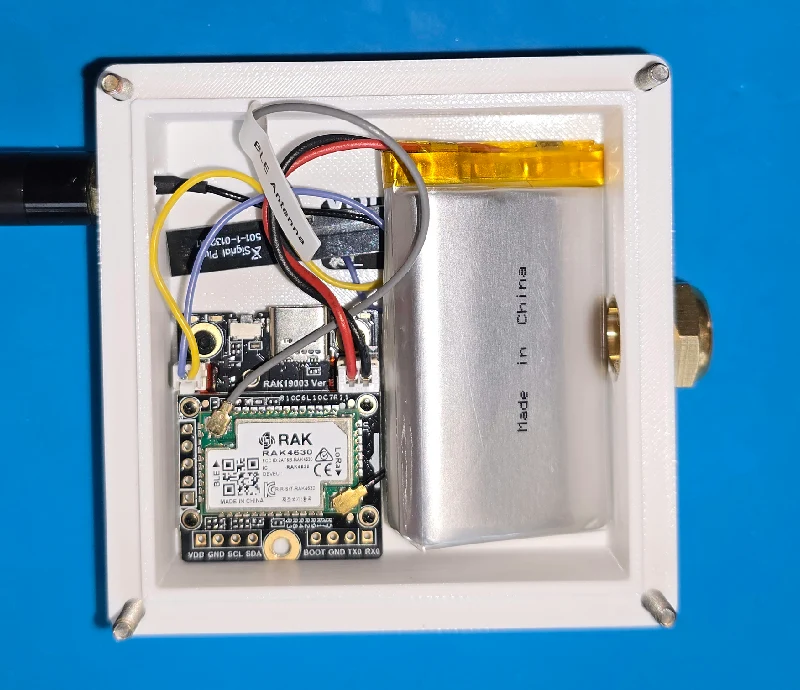

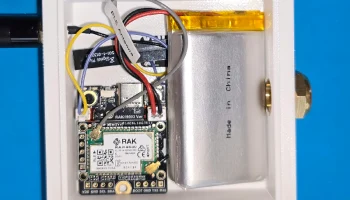

Эта модель представляет собой небольшой солнечный корпус для базовой платы RAK19003 с основным модулем RAK4631 для использования с Meshtastic или другими солнечными приложениями LoRa. Он предназначен для крепления к любому магнитному объекту, например, к металлическим крышам или кры��е внедорожников, однако его конструкция также допускает индивидуальные варианты крепления. У меня есть планы по установке на 1-дюймовый вертикальный кабелепровод EMT, однако мне еще предстоит это проверить. К счастью, если хотите, это будет легко сделать самостоятельно, и я загружу схемы и файлы .step, когда у меня будет больше времени. Чтобы построить это, вам понадобится оборудование для припаивания разъема к солнечной панели.

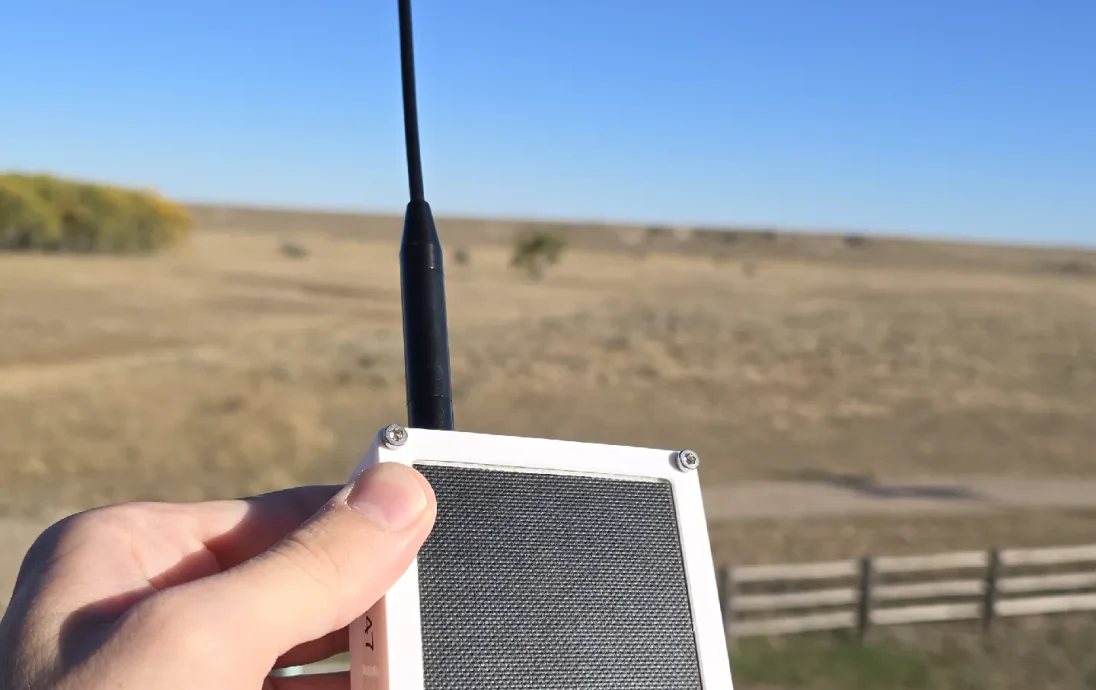

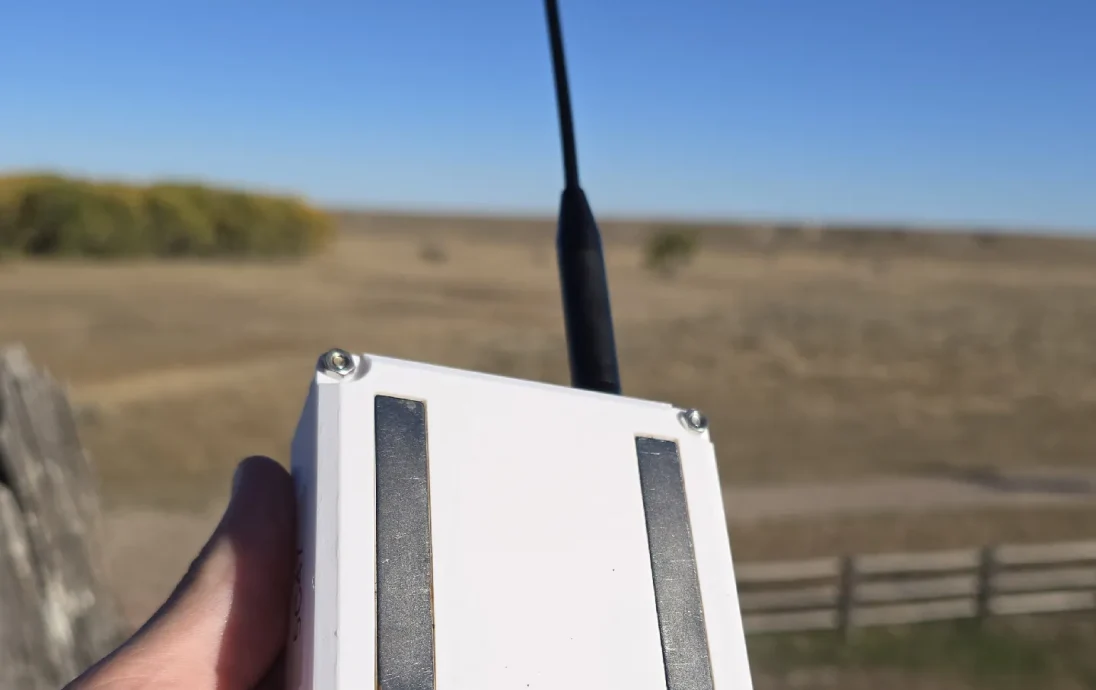

Система питается от солнечной панели Voltaic P123 мощностью 0,64 Вт. Это высокоэффективные (22+%) солнечные панели из ETFE, устойчивые к ультрафиолетовому излучению, которые обеспечивают более чем достаточно энергии для системы. Панель подключается к RAK19003 с помощью 2-проводного разъема JST ZH-2 (шаг 1,5 мм). Это обеспечивает питание RAK4631 и заряжает аккумулятор емкостью 2000 мАч. Имеется разъем SMA для монтажа на панели, который позволяет осуществлять внешний монтаж антенн. При горизонтальном монтаже панели вы можете рассмотреть возможность использования разъема SMA под углом 90 градусов, чтобы ваша антенна устанавливалась вертикально. В магнитном креплении используются два неодимовых магнита 60х10х3, склеенных двусторонним клеем или клеем. Четыре винта M3x30 и гайки M3 надежно скрепляют корпус и обеспечивают достаточное сжатие во избежание попадания воды под дождем. Существует также вариант с резьбой BSP G1/4 в корпусе для установки сапуна из спеченной бронзы во избежание накопления влаги внутри корпуса.

Я почти закончил работу над более крупной версией этой модели, которая сможет вместить как RAK19007, так и 19003, используя более мощную панель Voltaic P124 мощностью 1,2 Вт, которую я планирую выпустить в ближайшее время.

Необходимые инструменты:
3D-принтер
PETG или нить с более высокой термостойкостью, чем PETG.
Белый PETG рекомендуется для уменьшения воздействия солнечных лучей.
Нити с более высокой термостойкостью, такие как PA, PC, ABS и т. д., отлично подойдут, если вам нужен более темный цвет.
Отвертка/гайковерт для винтов и гаек М3
Паяльник с припоем и флюсом
(Дополнительно) Ключ для воздушного клапана

Печатные детали:
1x солнечный фиксатор
1x тело
Если вы используете дополнительный воздушный клапан G1/4, распечатайте соответствующий файл с резьбой G1/4 в корпусе.
1x Назад
1x магнитное крепление

Список запчастей:
Стартовый ��омплект RAK19003 (включает антенну LoRa/Bluetooth)
США: Рокланд, Амазонка.
Вольтаическая солнечная панель P123
США: Voltaic, Adafruit, Digikey.
LiPo аккумулятор емкостью 2000 мАч (приблизительно 35x56x11 мм)
США: Амазонка
Возможно, вам удастся установить батарею большего размера.
УБЕДИТЕСЬ, ЧТО ПОЛЯРНОСТЬ ПРАВИЛЬНА!!!
2-проводные разъемы JST ZH-2 или ZHR-2 с шагом 1,5 мм
США: Amazon, множество других источников или создайте свой собственный.
От SMA «мама» до U.FL/I-PEX — 4 дюйма
США: Amazon, многие другие источники.
2x 60x10x3 неодимовых магнита
США: Amazon, многие другие источники.
Клей или двусторонний клей на ваш выбор для магнитов
Возможна комплектация магнитами.
4 винта M3x30
4 гайки М3
2 винта M2 для крепления RAK19003
(Опция) Спеченный дыхательный клапан G1/4
США: Amazon, многие другие источники.

Сборка:

Позже я предоставлю более подробные инструкции по сборке и, возможно, видео. Сборка должна быть достаточно понятной, но есть несколько важных моментов безопасности, которые должен знать каждый.

Неправильное обращение с литиевыми батареями может привести к травмам или смерти. Обращайтесь с ними только в том случае, если вы осведомлены о надлежащих мерах безопасности и принимаете на себя ответственность за связанные с этим риски.
Всегда проверяйте полярность вашей биты.
