Meshtastic чехол для RAK WisMesh

Целью этого проекта было создание корпуса для базовой платы WisMesh от RAK Wireless:

https://store.rakwireless.com/products/wismesh-baseboard-rak19026

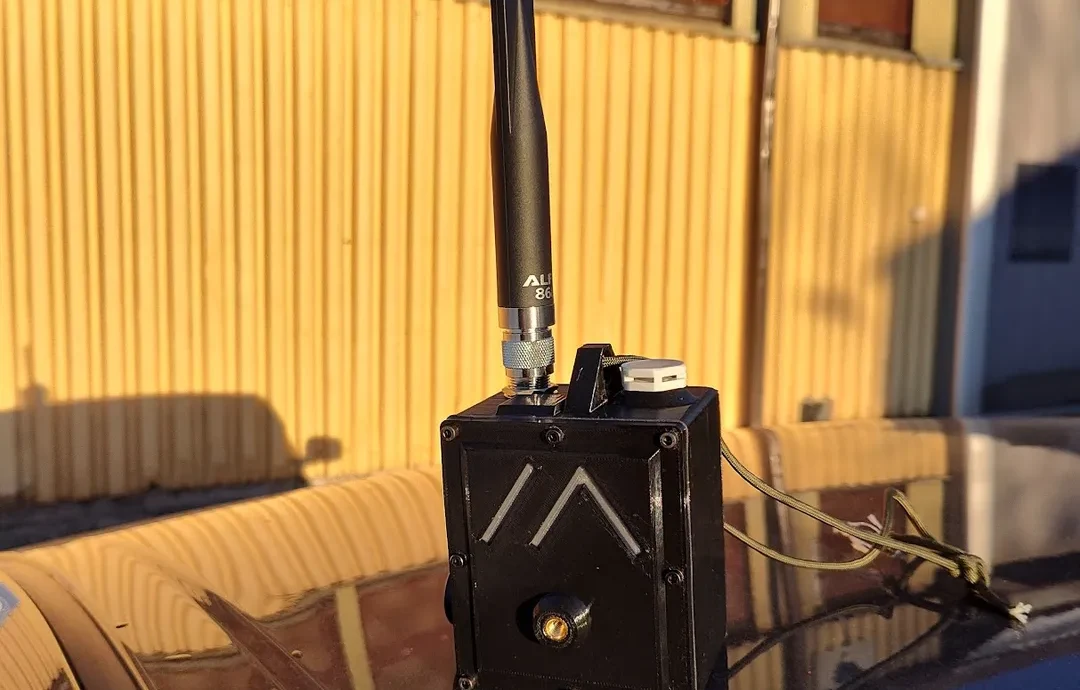

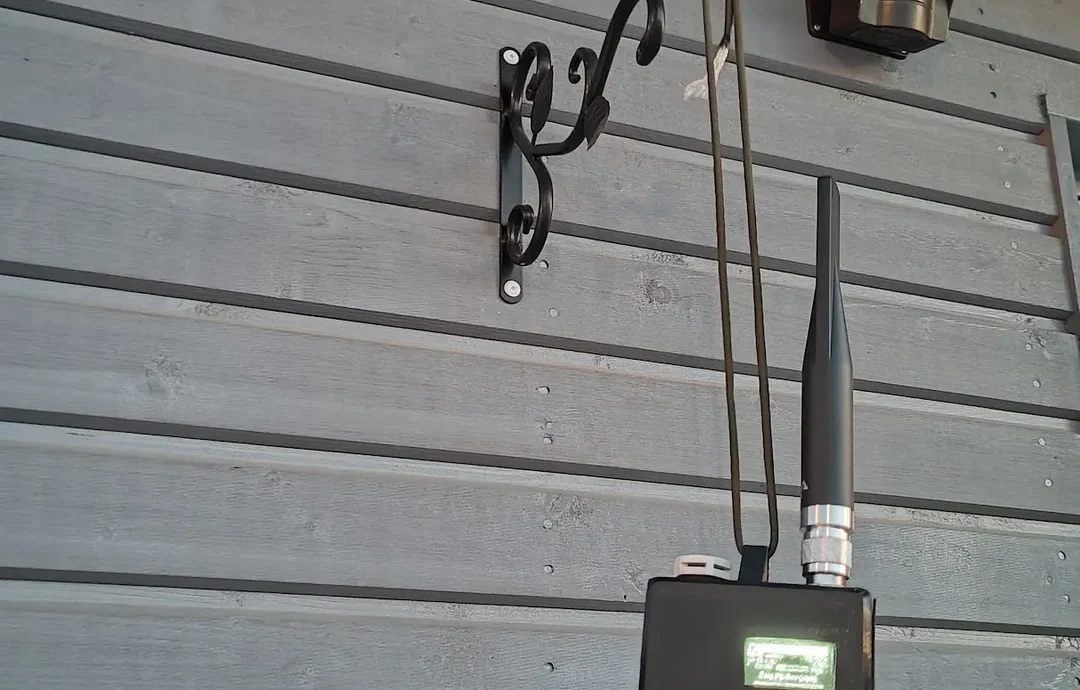

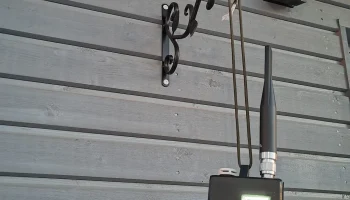

Я хотел, чтобы чехол был водонепроницаемым и имел приличное время автономной работы. Это то, что я могу хранить полуфиксированным дома, когда оно не передвигается со мной в машине или не висит на дереве, передавая пакеты Meshtastic.

Базовая плата WisMesh имеет встроенные GPS и акселерометр, и мне нужно было разместить GPS-антенну водонепроницаемым образом, не оглушая ее.

Также я выбрал вариант «смонтированный на старом». Честно говоря, отображение было третичным приоритетом (в моем случае вы можете реализовать окно по-другому, я специально выбрал Falloutish).

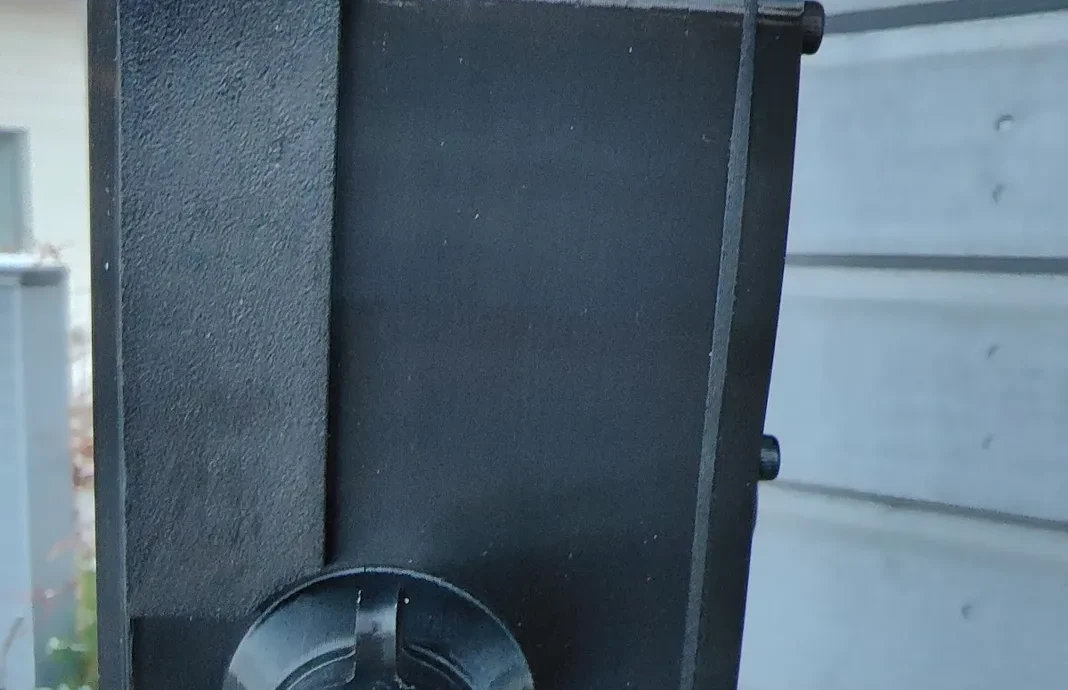

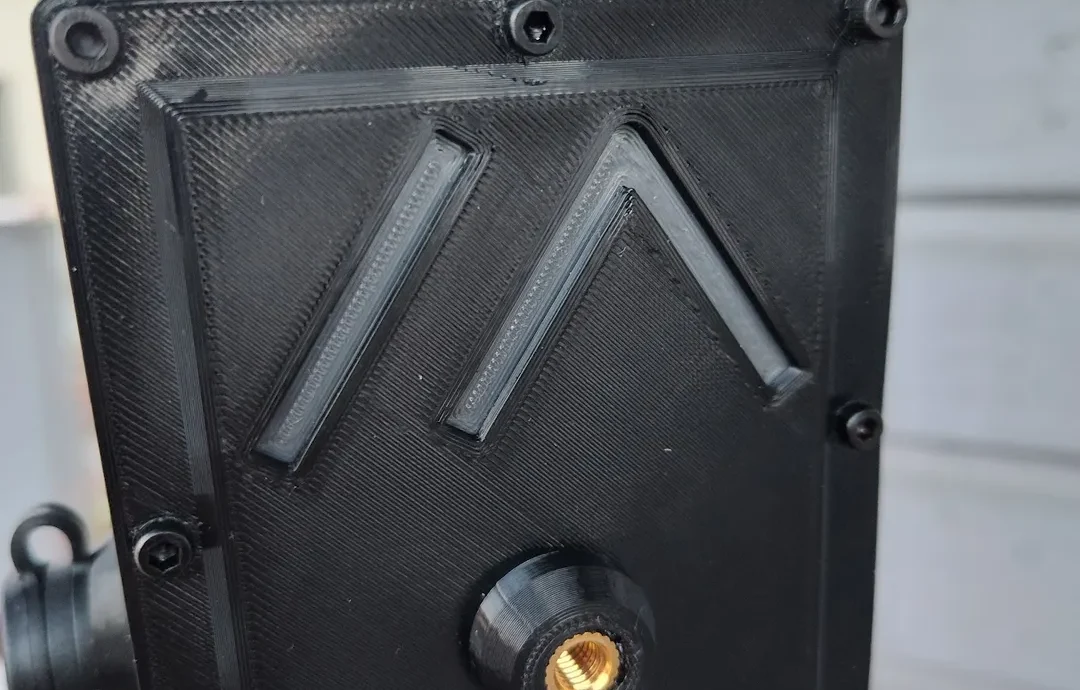

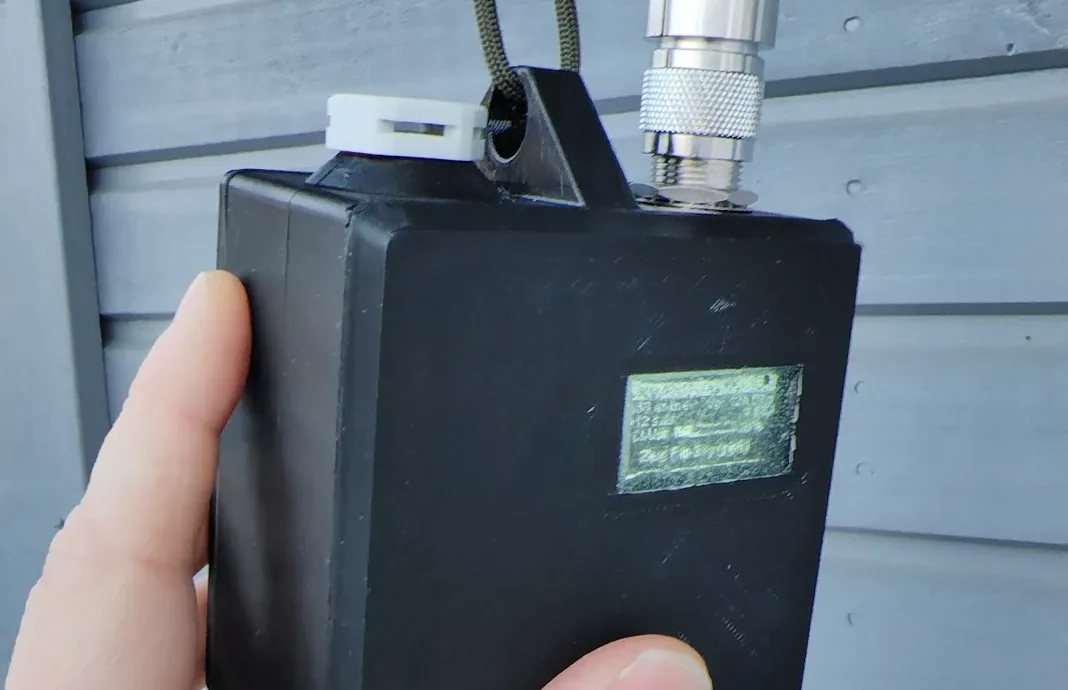

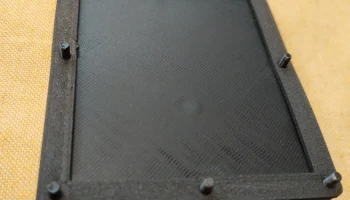

Водонепроницаемость достигается за счет нескольких вещей. Сам корпус изготовлен из PETG с 4 периметрами и заполнением 25%. Основная прокладка (на фото) представляет собой слой пенопласта ТПУ, который был протестирован на хорошую работу в качестве прокладки (при комнатной температуре). Все разъемы водонепроницаемы: сквозной USB-разъем, N-разъем для антенны, вентиляционная заглушка для выхода влажного воздуха из корпуса. На базовой плате также имеется пользовательская кнопка и переключатель включения/выключения. Для них я проделал отверстия в корпусе, чтобы ими можно было пользоваться, и разработал печатную прокладку, которую можно оставить при использовании на открытом воздухе (вы можете видеть ее на изображениях). Это черный слой прорезиненного материала, который плотно прилегает к отверстиям, сохраняя водонепроницаемость до уровня IP-что-то (не сертифицировано).

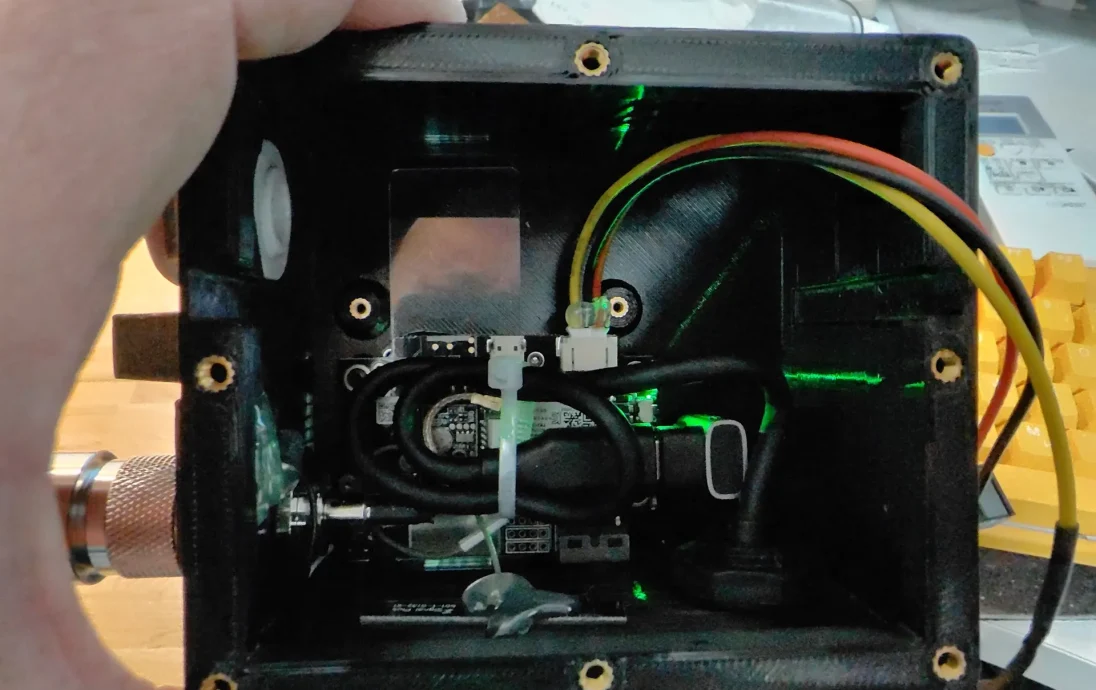

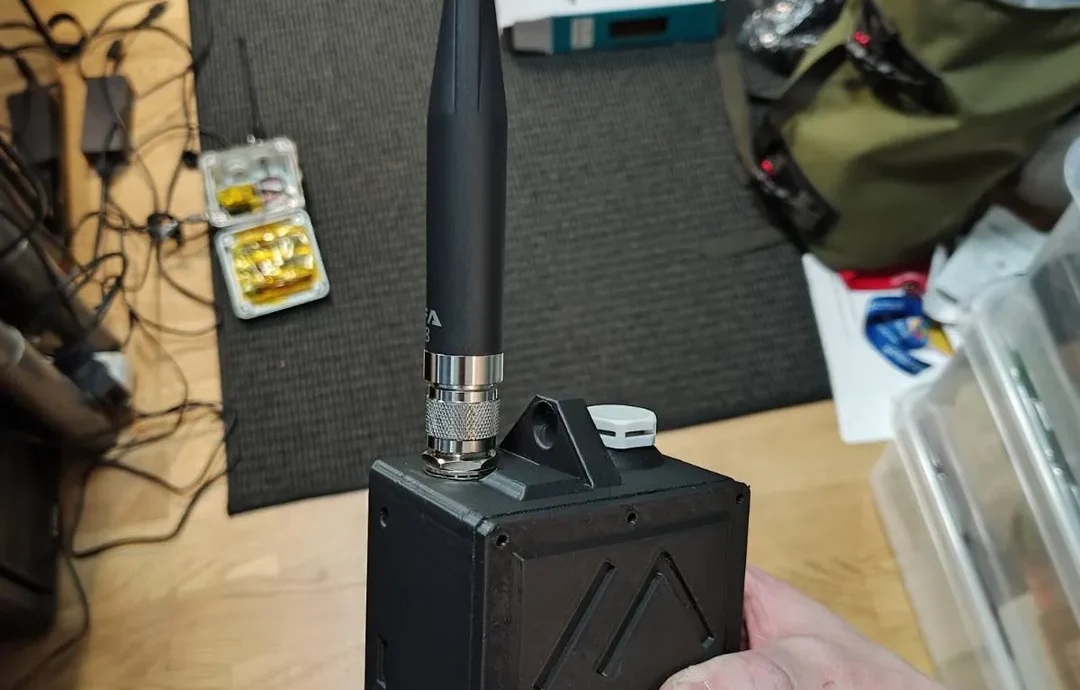

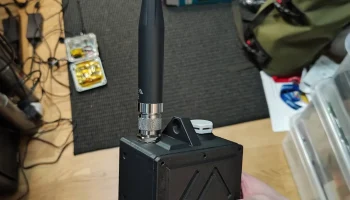

Антенный разъем был самым коротким, который я нашел, без необходимости собирать его самостоятельно с помощью кабеля длиной 5 см. Установка требует терпения и небольших пальцев/инс��рументов. Для GPS-антенны предусмотрено специальное место в верхней части корпуса. До сих пор производительность была хорошей. Антенна BT крепится к стене, вентиляционная заглушка прикручивается (помните об уплотнительных кольцах), а основная плата прикручивается винтами/болтами М2 непосредственно к пластику: извините, мне просто не удалось правильно вставить тепловые вставки.

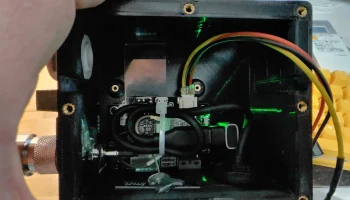

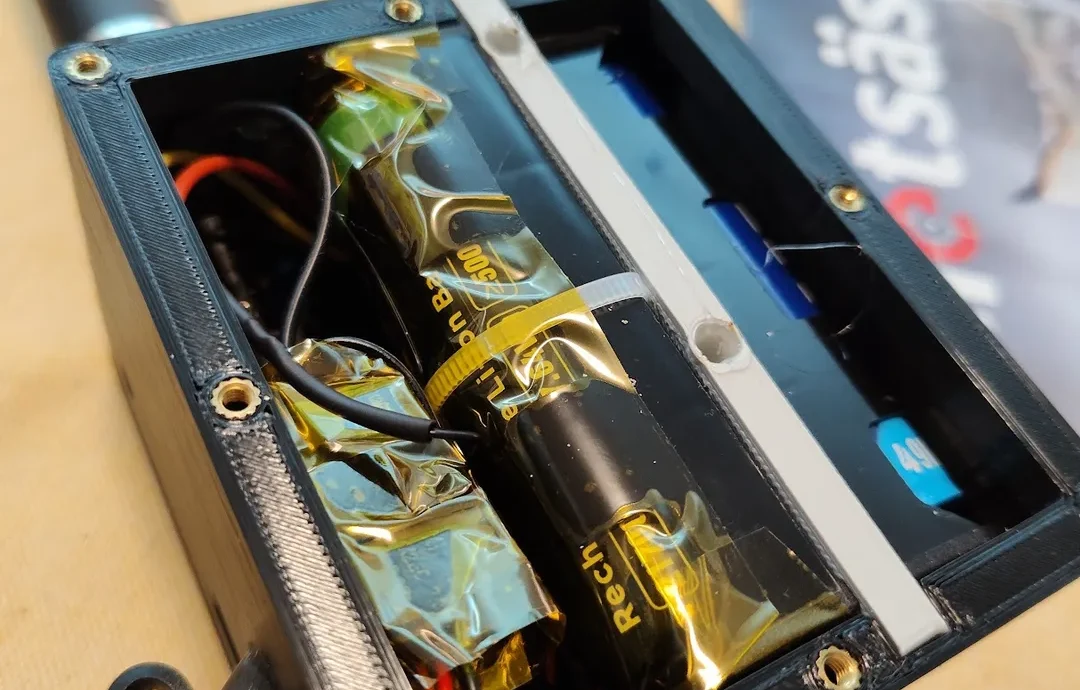

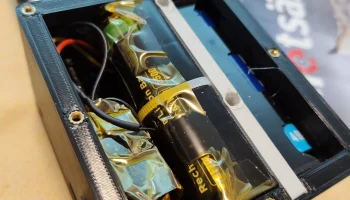

Корпус крепится 8 винтами М3 (тепл��вые вставки). Внутри корпуса имеется отдельный держатель для батарей, к которому можно прикрепить 8 термовставок для держателей батарей 18650/21700. Я установил 2*21700 с другой стороны и сумел разместить 1*21700 со стороны радиоприемника общей емкостью ~15Ач. Должно прослужить некоторое время с радио на базе nrf52.

Держатель аккумулятора крепится 2 винтами М3 (14-16 мм), но они, честно говоря, не являются обязательными. Держатель батареи остается, но сам по себе отлично. У меня был вариант базовой платы для ЕС, и я подключил термистор NTC 10 кОм к разъему аккумулятора, чтобы обеспечить зарядку. Он идет между минусом батареи и разъемом термистора (это только вариант для ЕС, для вас, США / ROW, не волнуйтесь, просто делайте то, что делаете всегда).

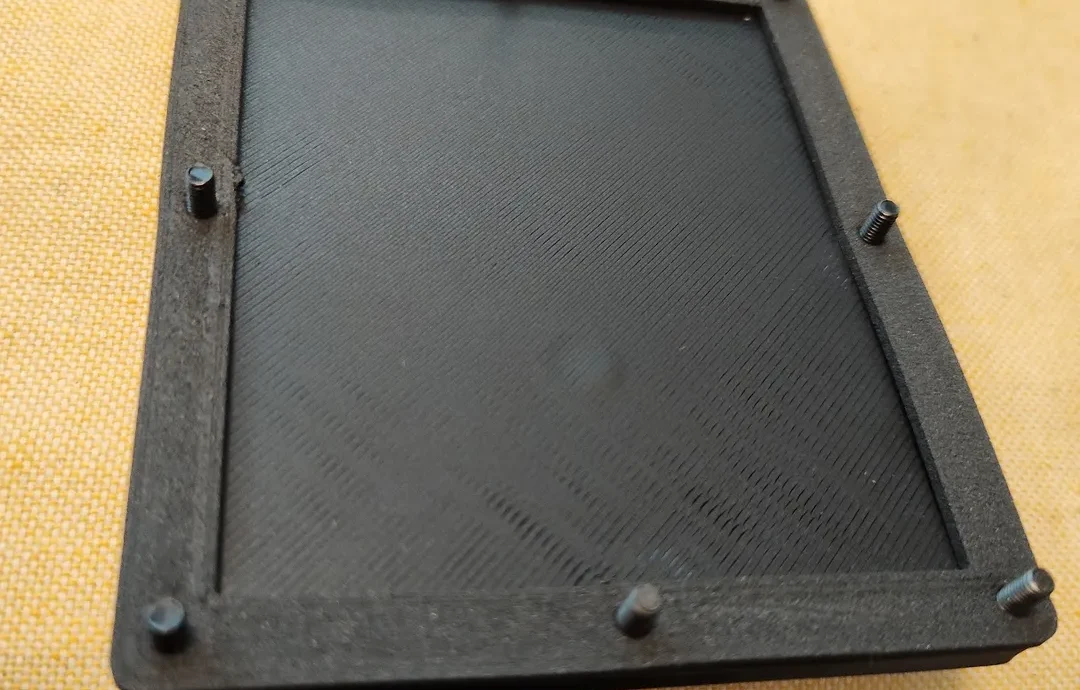

Для окна (что для меня не имело большого значения. Оно просто должно было быть водонепроницаемым) я прикрепил кусок стекла внутри корпуса, а затем заклеил эпоксидной смолой снаружи. В эпоксидной смоле остались пузырьки воздуха, что придало радиоприемнику вид Fallout, поэтому я назвал узел «Пип-Бой» (тм, не мой). Вместо этого вы можете использовать кусок акрила и заклеить его прозрачным силиконом снаружи (по краям).

Рекомендую ли я это дело? Не совсем. Было ли интересно заниматься дизайном? Да, это было. Также я доволен результатом. Буду тестировать больше в будущем.

Спецификации/спецификация:

Плата RAK WisMesh с акселерометром, установленным OLED, GPS.
Наружная антенна LoRa Alfa AOA-868
Пробка вентиляционная М16х1,5-10 (IP68)
U.FL-N-разъем 5 см
Водонепроницаемый проходной разъем USB-C длиной 30 см
3 * XTAR 21700 4900 мАч
1*21700 держатель 1x
1*21700 держатель 2x (параллельно)
Термовставка М6 на крышке для возможности вкручивания неодимового магнита (для крепления на автомобилях, заборах и т.п.)
