Параметрический монтажный кронштейн Harbour Breeze Meshta..

Используйте монтажный кронштейн Harbour Breeze Meshtastic практически с любой антенной! Если ваша антенна не подходит, просто обновите файл Arm.Parametric.f3d, указав свои измерения, и мгновенно настройте его в соответствии со своими потребностями.

Инструкции

Выберите файл для печати

Если Arm.16x22.5 совместим (см. раздел «Совместимость») с вашей антенной, используйте этот файл.

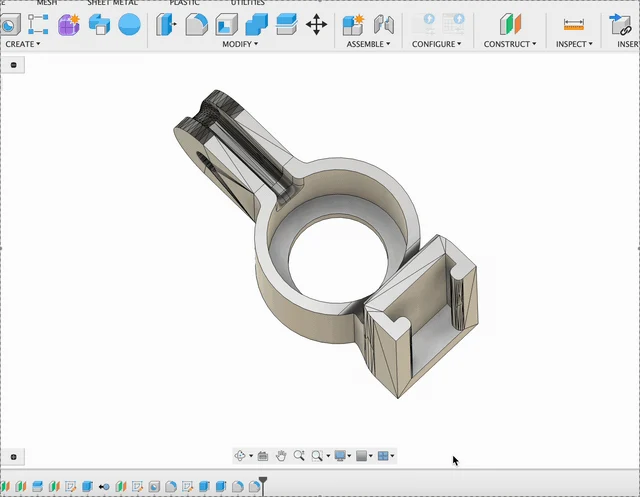

Если ваша антенна несовместима, измените параметры пользователя в Fusion360 (см. рисунок в фотогалерее выше) в соответствии с размерами вашей антенны.

Распечатать руку

Прикрепите рычаг к солнечной панели с помощью болта и гайки от оригинального крепления.

Наденьте сборку кронштейна и солнечной панели на «ласточкин хвост» оригинальной модели.

Совместимость

Имя

Основной диаметр резьбы

Базовый диаметр

Файл для использования

Совместимый

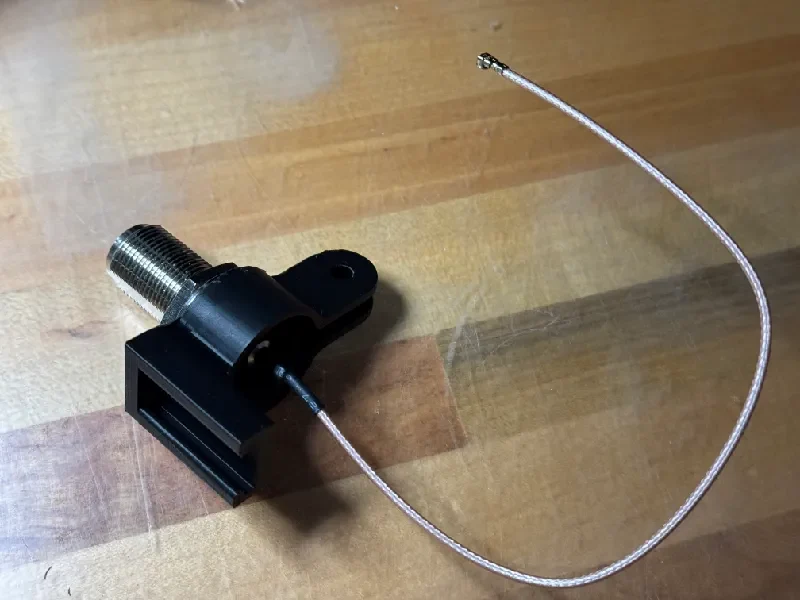

Удлинитель кабеля UFL (IPEX/IPX) Mini PCI с перегородкой N-мама (8 дюймов)

16 мм

22,5 мм

Арм.16х22,5

✅

Что-нибудь еще

?

?

Арм.Параметрический

✅ (Вам необходимо обновить параметры пользователя)

(Протестировано на Bambu P1S)

Нить: PLA

Край: 5 мм (только внешний)

Заполнение: 25%

Поддерживает: Нет

Я использовал функцию автоматического поворота в Bambu Studio.
