RAK19007 Монтажная коробка Meshtastic

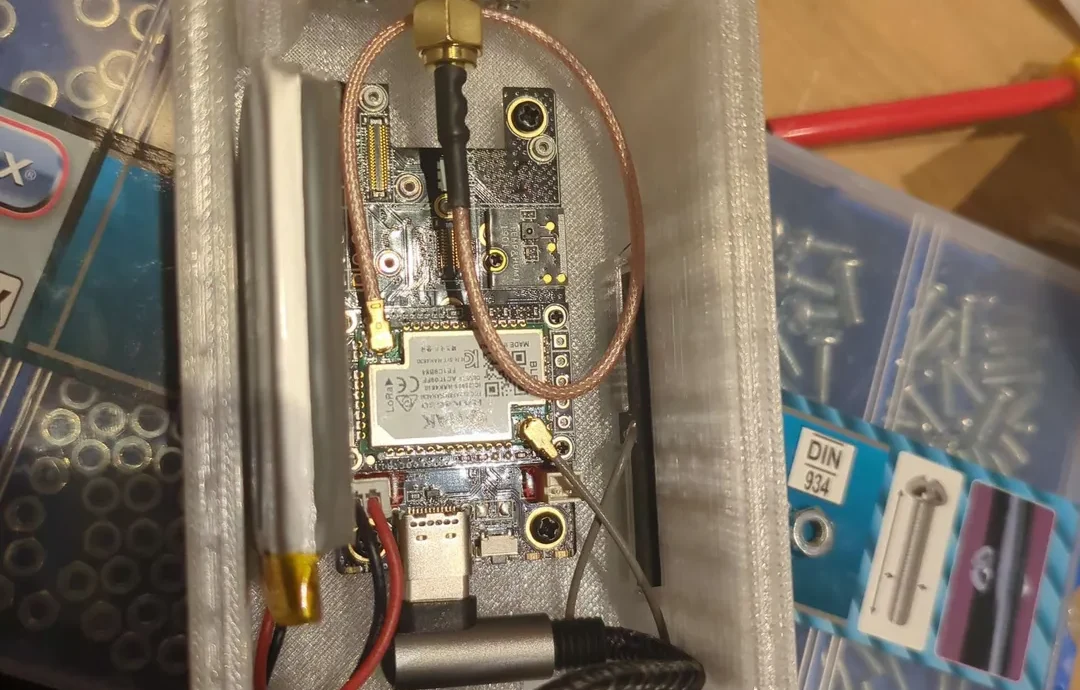

Итак, это коробка, которую я сделал для установки моего метастатического узла...

Детали, напечатанные на 3D-принтере, образуют основание и крышку, которые должны быть напечатаны из подходящего устойчивого к атмосферным воздействиям материала. Я использовал PETG, но, вероятно, лучше всего подойдет ASA, а прокладку следует напечатать из TPU или TPE.

вам также понадобится:

4 винта и гайки M4x25 мм.
4 винта и гайки M3x10 мм.
4 самореза я использовал M2,6x6 мм.
Сальниковая набивка диаметром 20 мм для ввода кабеля или водостойкий проходной разъем USB C.
https://www.amazon.co.uk/dp/B0DM5Z7LWP или аналогичный
(вы можете сделать отверстие меньше, если хотите использовать 16 мм)
Переборочный разъем типа SMA-N.
https://www.ebay.co.uk/itm/153363139796 или аналогичный — при необходимости отрегулируйте отверстия.
Очевидно, узел, небольшая батарея Lipo и соответствующий кабель UFL-SMA-M.
Рекомендуется использовать пакетики с силикагелем (те, которые вы получаете бесплатно с нитью, вполне подойдут)

Обратите внимание, что это лицензия CC-BY-NC-SA… Вы можете распечатать их для собственного использования, распечатать и раздать другим людям в вашей локальной сети или что-то еще...
Если вы хотите распечатать их для продажи с целью получения прибыли или использовать для создания готовых узлов, которые вы продаете, свяжитесь со мной для получения информации о коммерческих лицензионных соглашениях.
