Узел дерева Meshtastic / MeshCore

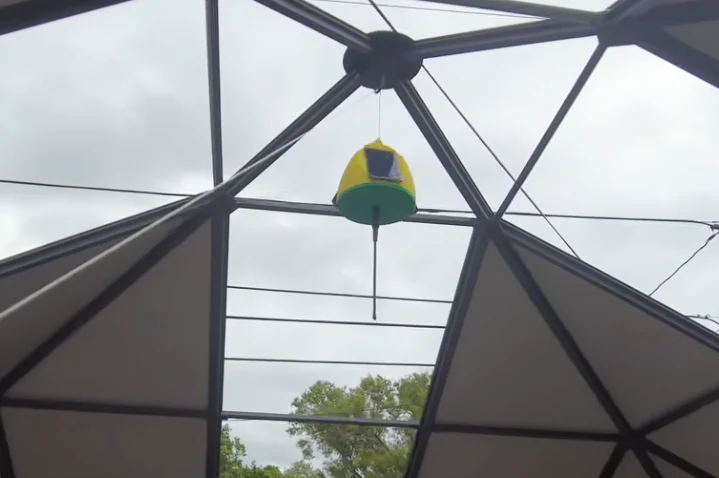

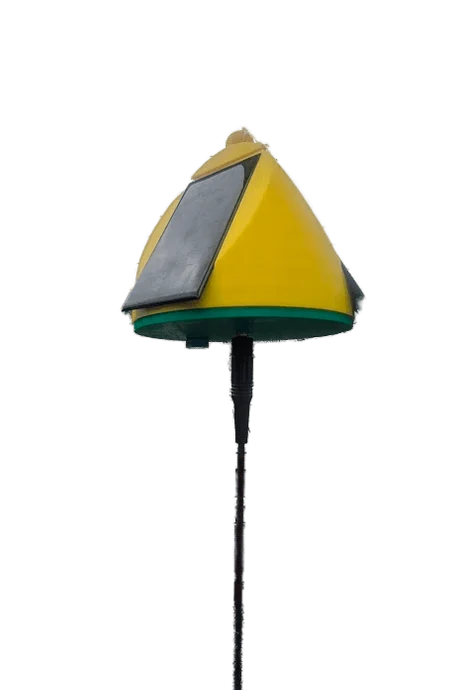

Вы когда-нибудь задумывались, как обеспечить работу узла сети, работающего на солнечной энергии, высоко в кронах деревьев, не беспокоясь о том, в какую сторону светит солнце? В этом видео я создаю индивидуальный узел солнечного дерева с обзором на 360 градусов, предназначенный для того, чтобы оставаться заряженным и подключенным, независимо от того, насколько сильно оно вращается на ветру. Этот проект решает распространенную проблему направленных солнечных панелей, заключая узел в несколько ячеек, чтобы улавливать свет со всех сторон.

Обзор сборки

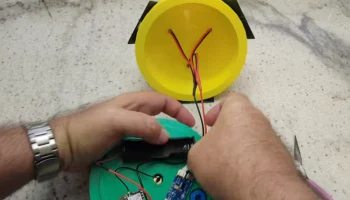

Мы используем Seeed Studio nRF52840 с радиостанцией SX1262 из-за ее невероятной энергоэффективности, что делает ее идеальным выбором для установки на солнечной энергии. Я проведу вас через весь процесс сборки: от гидроизоляции напечатанного на 3D-принтере корпуса силикона до параллельного подключения трех солнечных панелей для обеспечения постоянной зарядки. Вы также увидите, как интегрировать имитируемый контроллер заряда MPPT, батарею 18650 большой емкости и специальную вентиляционную пробку для управления внутренней влажностью и предотвращения конденсации.

Ключевые особенности

Конструкция включает прочный крюк для удобного подъема на высокие деревья и косичку SMA для крепления антенн с высоким коэффициентом усиления. После сборки оборудования мы переходим к программной части, чтобы прошить последнюю версию прошивки Meshtastic и настроить узел с помощью мобильного приложения. Если вы хотите расширить радиус действия ячеистой сети или построить надежный автономный ретранслятор, эта конструкция узла дерева предлагает надежное и эффективное решение.

Ссылки: (Примечание: как партнер я зарабатываю на соответствующих покупках)

Seeed nRF52840 — https://www.seeedstudio.com/XIAO-nRF5...

Батарея 18650 — https://amzn.to/4koPUqq

Держатель батареи — https://amzn.to/4jZW9Pz

Разъем SMA — https://amzn.to/4bvpuz8

Антенна 915 МГц — https://amzn.to/3PmXJBi

НОВИНКА: добавлены файлы V2..
