Meshtastic корпус Heltec V4

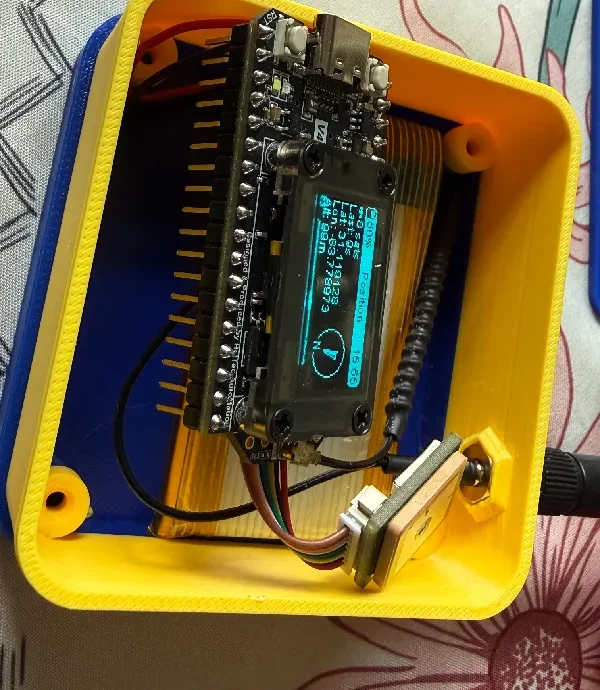

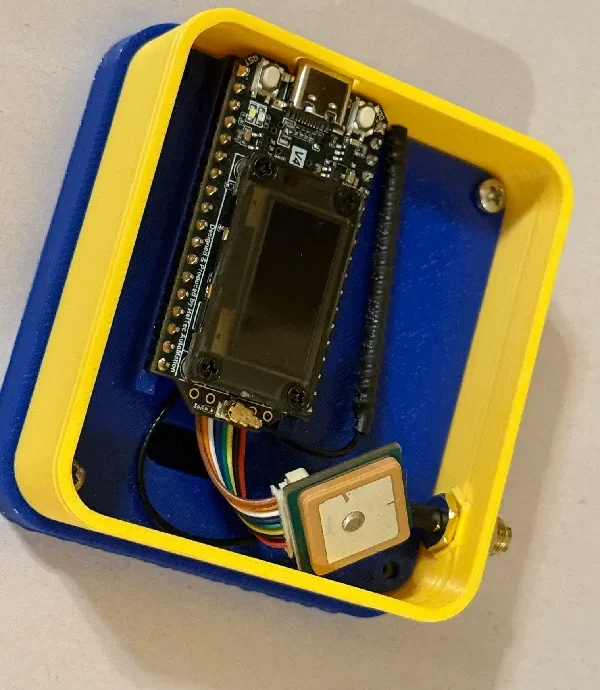

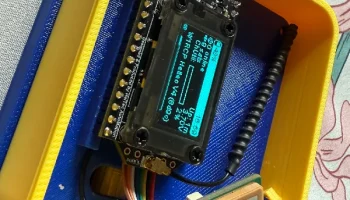

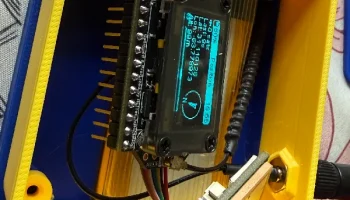

Я сделал это для аккумулятора емкостью 3000 мАч и внешней антенны. На нижнем слое коробки находится аккумулятор, а затем вставка удерживает плату Heltec V4. Антенна GPS и Wi-Fi расположена внутри, а также есть порт для внешней антенны, если вы решите ее использовать.
Заряжается через встроенный порт USB-C.
Плата разработки ESP32 LoRa V4 — https://amzn.to/4cSNyy5
Сетчатая ант��нна LoRa — https://amzn.to/4u0qBze
Батареи 3,7 В, 3000 мА — https://amzn.to/4cPwadw
uxcell M3 x 6 мм 304 Винты Phillips — https://amzn.to/4sa2c8t

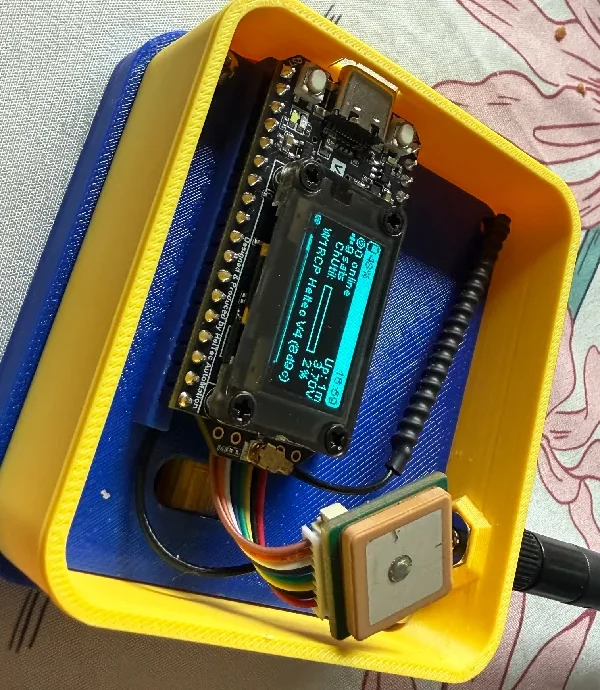

Для сборки поместите аккумулятор в нижнюю часть корпуса. Затем подключаете антенны к плате Heltec. Вставьте внешнюю антенну через отверстие и закрепите ее с помощью прилагаемых шайб и гаек. Подключите аккумулятор к плате Heltec. Вставьте DIP-переходники платы Heltec в платформу и вставьте платформу и плату в коробку. Закрепите его с помощью 2 винтов M3. Расположите антенны так, чтобы им было удобно спать в верхней части корпуса, и закрепите крышку сверху.

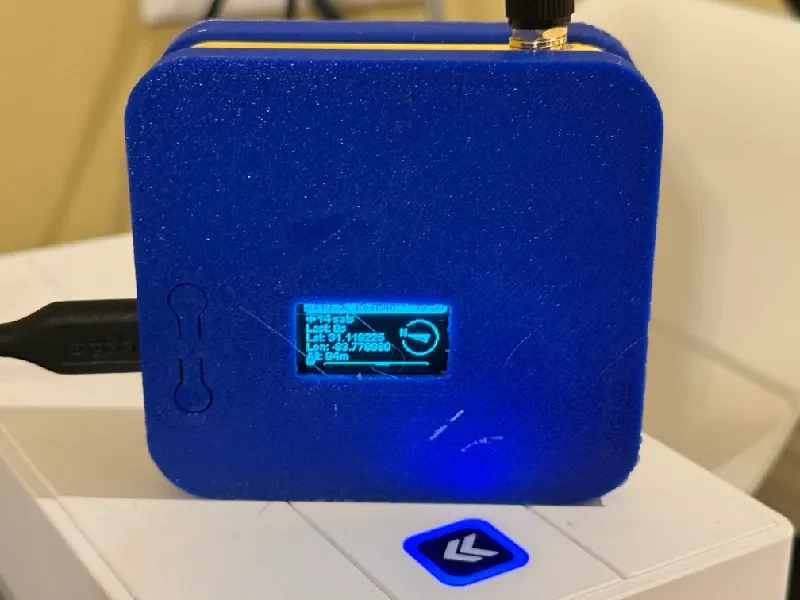

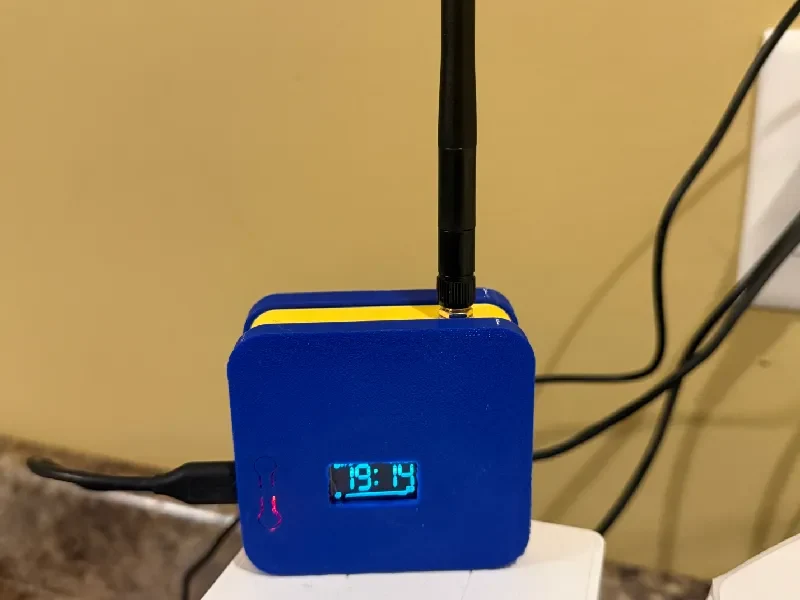

Я напечатал свой из PETG в нескольких цветах. Если у вас нет многоцветного принтера, то он должен быть монохромный.
