Heltec T114 21700 Чехол для Mesh Node для Meshcore или Me..

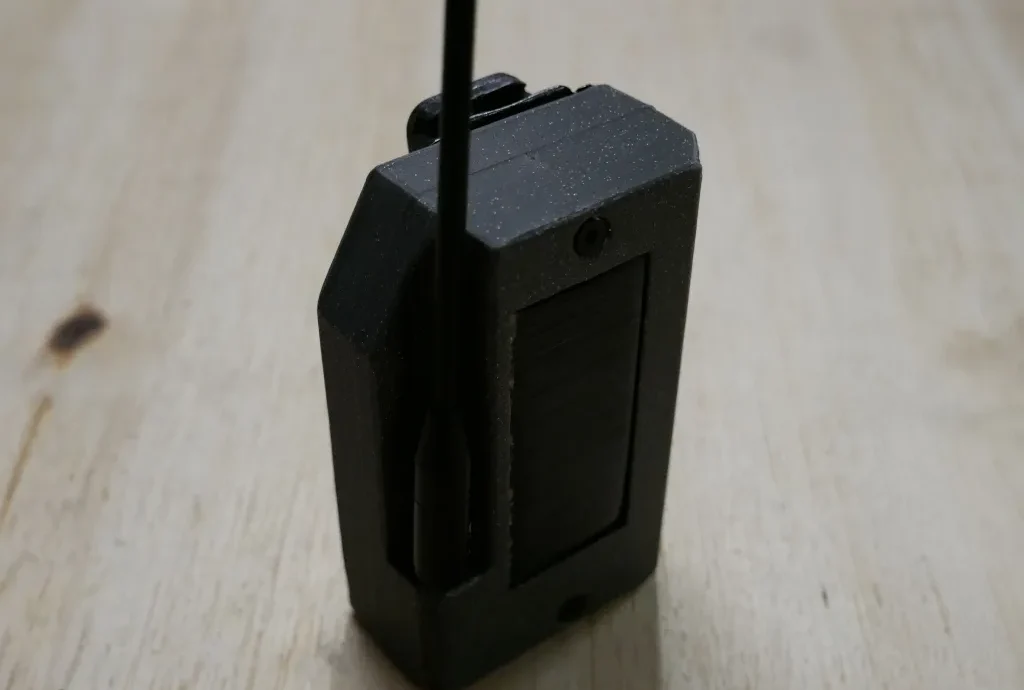

Этот чехол предназначен для Heltec T114 v2 и содержит индикатор срока службы батареи, подходящий для цилиндрической батареи 21700 и солнечной батареи 60x30 мм на 5 В. Он может вместить дополнительный модуль GPS, а спереди можно прикрепить зажим для ремня в стиле рации / Baofeng, который защищает дисплей и кнопки, сохраняя при этом солнечный элемент наружу.

Спецификация

Вам понадобится:

Хелтек Т114 v2

Пигтейл от SMA до IPEX (должен подойти как прямой, так и прямой угол)

Антенна SMA (Muzi или TE Linx)

GPS-модуль (опция)

Вкладки для аккумулятора (пружинный тип 18650, опционально)

Аккумулятор 21700 (защищенные элементы емкостью 5000 мАч подходят)

Солнечная батарея 60x30 мм, 5 В.

2 пластиковых винта M3 6,5 мм.

2 x 20 мм M3 FHCS

2 вставки для термофиксации (стиль Voron: M3x5x4)

Для зажима для ремня:

Зажим для ремня

2 x 6 мм M3 BHCS

2 вставки для термофиксации (стиль Voron: M3x5x4)

Инструкции

Распечатайте напечатанные детали, используя PETG или ABS, с плотными опорами, вручную выбирая только две изогнутые секции, которые нуждаются в поддержке.

Выполните все необходимые этапы постобработки (удаление заусенцев с краев или смягчение острых углов наждачной бумагой, снятие напряжения в пластике с помощью нагрева и т. д.).

Соберите детали из приведенной выше спецификации вместе с напечатанными деталями, как показано:

Установите две вставки для термофиксации во внутреннюю часть передней части, как показано:

Установите две вставки для термофиксации снаружи передней части, как показано:

Установите кнопки (напечатанные или прозрачные, входящие в стандартный футляр Heltec) спереди, как показано:

Подготовьте электронику: если используете модуль GPS, подключите его к T114 и согните кабель, как показано на рисунке ниже, если используете клеммы аккумулятора, сделайте изгибы в клеммах, как показано, и припаяйте к ним вывод батареи JST или припаяйте к клеммам аккумулятора, если выводы не используются (ВНИМАНИЕ: не подключайте кабель аккумулятора без антенны, поэтому выступы предпочтительнее), затем припаяйте вывод солнечной батареи JST �� 60x30 мм. 5 В и закройте заднюю часть солнечного элемента каптоновой лентой, проложите батарею и солнечные провода между разъемами на задней панели T114 и закройте каптоновой лентой, затем прикрепите косичку SMA и проложите ее вокруг T114, как показано:

Снимите стопорные шайбы и гайку с гнезда SMA, они не понадобятся:

Установите T114 на переднюю панель, сначала в порт USB-C, вставив модуль GPS в предусмотренную полость, солнечный элемент сзади, затем разъем SMA и выступы аккумулятора, как показано:

Установите среднюю рамку, проложив провода аккумулятора, солнечной батареи и антенны под средней рамой, используя зазоры, предусмотренные на обоих концах, при этом центр средней рамы прижимает солнечный элемент на место, а угловой блок удерживает разъем SMA, зафиксированный на месте:

Закрепите среднюю раму двумя пластиковыми винтами M3x6,5 мм:

Прежде чем подключать или устанавливать батарею, а также соединять переднюю и заднюю часть, убедитесь, что антенна подключена надежно, проследив за тем, чтобы провода были заправлены в пространство, предусмотренное средней рамой, и закрепите заднюю часть передней части с помощью двух FHCS M3x20 мм:

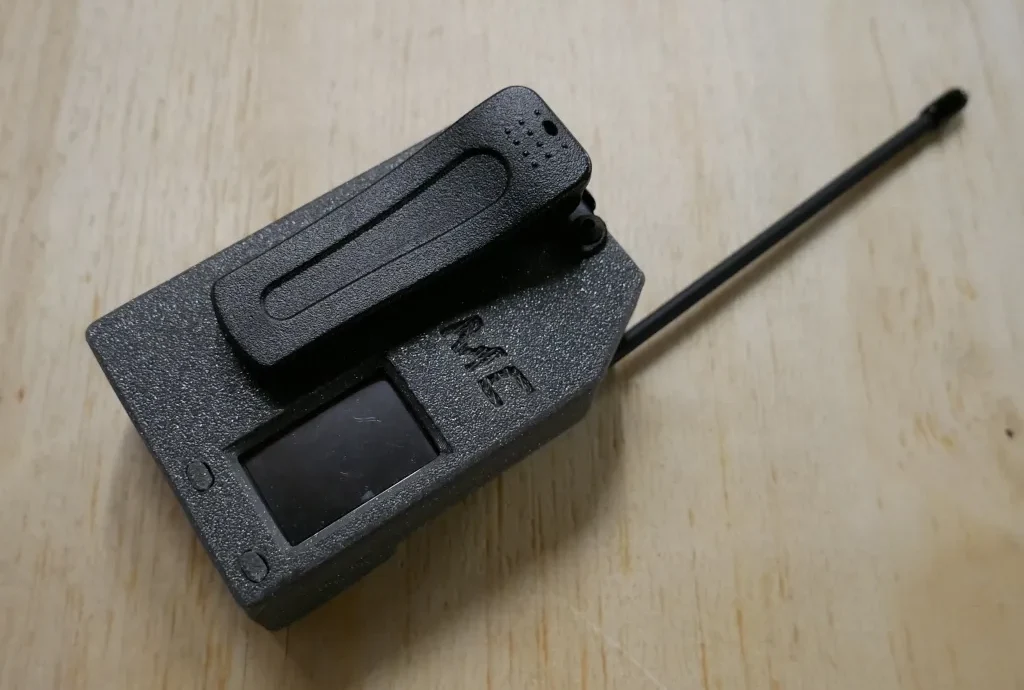

При использовании зажима установите его с помощью двух BHCS M3x6 мм:

Используйте Meshcore и наслаждайтесь новым узлом-компаньоном!
