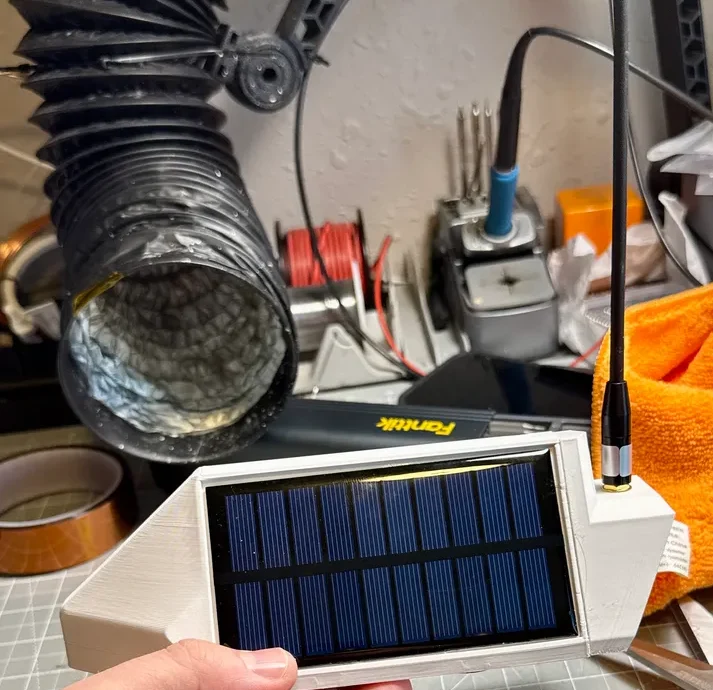

# Магнитный автомобильный чехол LoRa/Meshtastic Solar Case

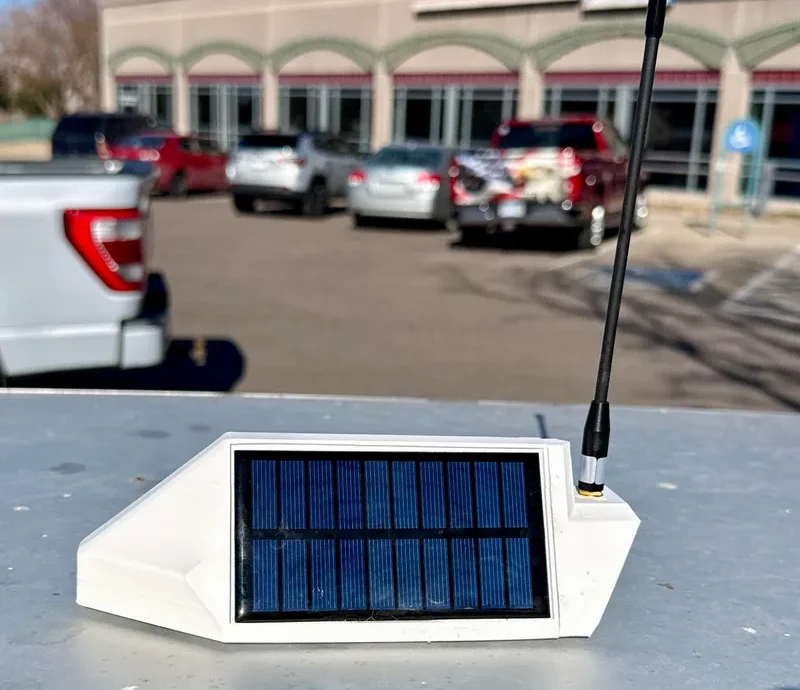

Изящный аэродинамический чехол на солнечной энергии для установки узла Meshtastic LoRa на крышу автомобиля. Треугольный профиль клина минимизирует сопротивление ветра и шум на высоких скоростях, а четыре магнитные ножки с резиновым покрытием позволяют включать и снимать его за считанные секунды без какого-либо постоянного крепления.

Разработан на базе двух солнечных панелей 110x60 мм с напряжением 6 В, ядра RAK4631 WisBlock Core и аккумулятора LiPo емкостью 3700 мАч. Внутренние салазки и задняя крышка представляют собой отдельные детали, которые можно легко модифицировать: замените разъем SMA на разъем N-типа, добавьте выключатель питания или создайте собственную компоновку салазок. Файлы STL/STEP включены в комплект, поэтому вы можете создать его самостоятельно.

Проверено на скорости 65 миль в час, проблем нет.

---

## Особенности

— Аэродинамический клиновидный профиль — низкое сопротивление, минимальный шум ветра на крыше автомобиля.

— Магнитное крепление — четыре неодимовых магнита с резиновым покрытием диаметром 1,25 дюйма, утопленных так, что под отпечатком остается всего ~1 мм. Сильная фиксация, отсутствие повреждения краски, мгновенное включение/выключение.

— Двойные солнечные панели — две панели размером 110x60 мм, 6 В, 160 мВт, заряжают LiPo через контроллер MPPT.

— Модульная конструкция: внутренние салазки и задняя крышка представляют собой отдельные печатные детали, предназначенные для индивидуальной настройки.

— Шестигранный вырез для кабеля — шестиугольный вырез для кабеля солнечной панели, форма которого обеспечивает чистую печать без опор.

— Крепление на молнии — оборудование крепится к салазкам с помощью застежек-молний для простой, безопасной и гибкой установки.

---

## Спецификация (BOM)

| Кол-во | Компонент | Заметки |

|-----|-----------|-------|

| 1 | RAK4631 WisBlock Core + базовая плата | Основной модуль LoRa/BLE |

| 2 | Солнечная панель 110x60 мм, 6 В, 160 мВт | Стандартные панели, широко доступные на Amazon/AliExpress | https://a.co/d/05usSKEC

| 1 | Модуль солнечного зарядного устройства MPPT | Стандартное литий-ионное зарядное устройство MPPT, максимальный зарядный ток 2 А, постоянное напряжение 4,2 В, ШИМ 300 кГц. Поиск «Модуль литиевой батареи солн��чного зарядного устройства MPPT» | https://a.co/d/06Hb6PIB

| 1 | Литий-полимерный аккумулятор емкостью 3700 мАч | EEMB или аналогичный. Толщина не более 10 мм, длина не более 100 мм, чтобы поместиться в санях | https://a.co/d/00a0gZaU

| 4 | 1,25-дюймовые неодимовые дисковые магниты с резиновым покрытием | Утоплен в основание. Резиновое покрытие защищает автомобильную краску | https://a.co/d/01IIpxhv

| 1 | Антенный разъем SMA (или на ваш выбор) | Задняя крышка предназначена для SMA, но может быть модифицирована для типа N и т. д. | https://a.co/d/0cQ6cY7h

| 1 | ЛоРа Антенна | 868/915 МГц в зависимости от вашего региона, с соответствующим разъемом |

| — | Винты M3 x 25 | Для крепления задней крышки к основному корпусу |

| — | Маленькие застежки-молнии | Для крепления платы RAK, аккумулятора и контроллера MPPT к салазкам |

| — | Проводные соединители / JST | Для электрощиток → MPPT → аккумулятор → RAK |

---

## Настройки печати

Рекомендуемый материал: ASA (лучшая устойчивость к ультрафиолетовому излучению и теплу для использования на открытом воздухе или на крыше автомобиля). PETG является разумной альтернативой. PLA использовать не рекомендуется — он размягчится и деформируется под прямыми солнечными лучами на крыше автомобиля.

| Настройка | Рекомендуемое значение |

|---------|-------------------|

| Высота слоя | 0,2 мм |

| Периметры/Стены | 4 |

| Заполнение | 20-30% гироид или сетка |

| Верхний/нижний слои | 5 |

| Поддерживает | Не требуется (шестигранный вырез предназначен для аккуратного перемыкания) |

| Брим | Рекомендуется для основного корпуса во избежание деформации, особенно при использовании ASA |

### Советы по конкретным материалам

АСА:

— Печать в закрытой камере. ASA требует стабильной тем��ературы окружающей среды, чтобы избежать растрескивания и деформации.

— Температура слоя 100-110°C, сопла 240-260°C в зависимости от марки.

— Используйте поля. ASA любит приподнимать углы больших плоских деталей.

— Хорошая вентиляция или отфильтрованный выхлоп — пары ASA неприятны.

ПЕТГ:

— Температура слоя 70-85°С, сопла 230-250°С.

— Немного менее устойчив к ультрафиолетовому излучению, чем ASA, но все же пригоден для эксплуатации на открытом воздухе.

— Легче распечатать, чем ASA, если у вас нет корпуса.

---

## Инструкция по сборке

### 1. Распечатайте детали

Распечатайте основную часть, внутренние салазки и заднюю крышку. Никакие опоры не нужны. Убедитесь, что выемки для магнитов и отверстие для шестигранного кабеля чистые — поможет легкий проход с помощью инструмента для удаления заусенцев или канцелярского ножа.

### 2. Установите магниты

Установите четыре 1,25-дюймовых магнита с резиновым покрытием в углубления в нижней части основного корпуса. Они должны
