Nevernode Solar S1 - корпус Soshine 6w для Meshtastic (и ..

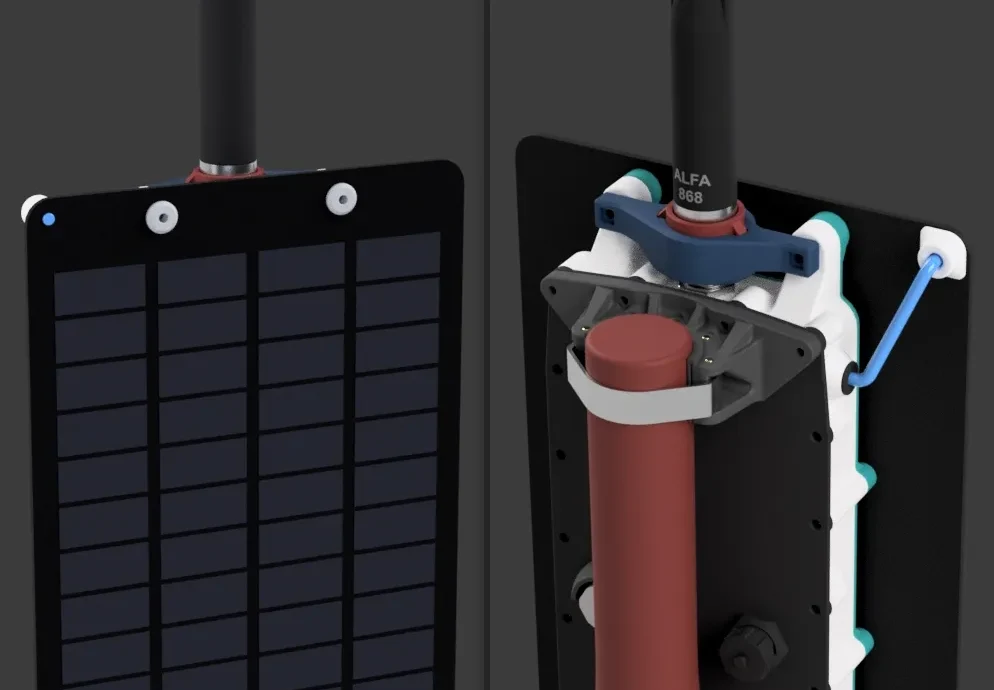

Это солнечный корпус для солнечной панели Soshine 6w. Он разработан для Meshtastic, но может использоваться для любого проекта, который может работать на панели мощностью 6 Вт (например, MeshCore). Он будет водонепроницаемым, если его правильно запечатать.

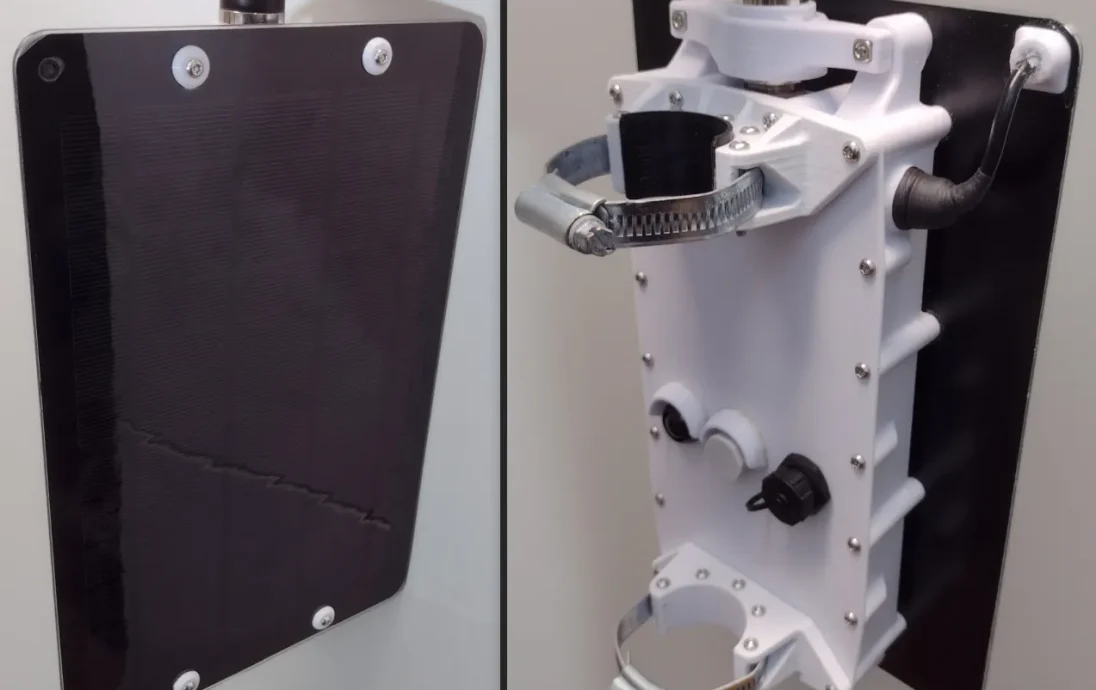

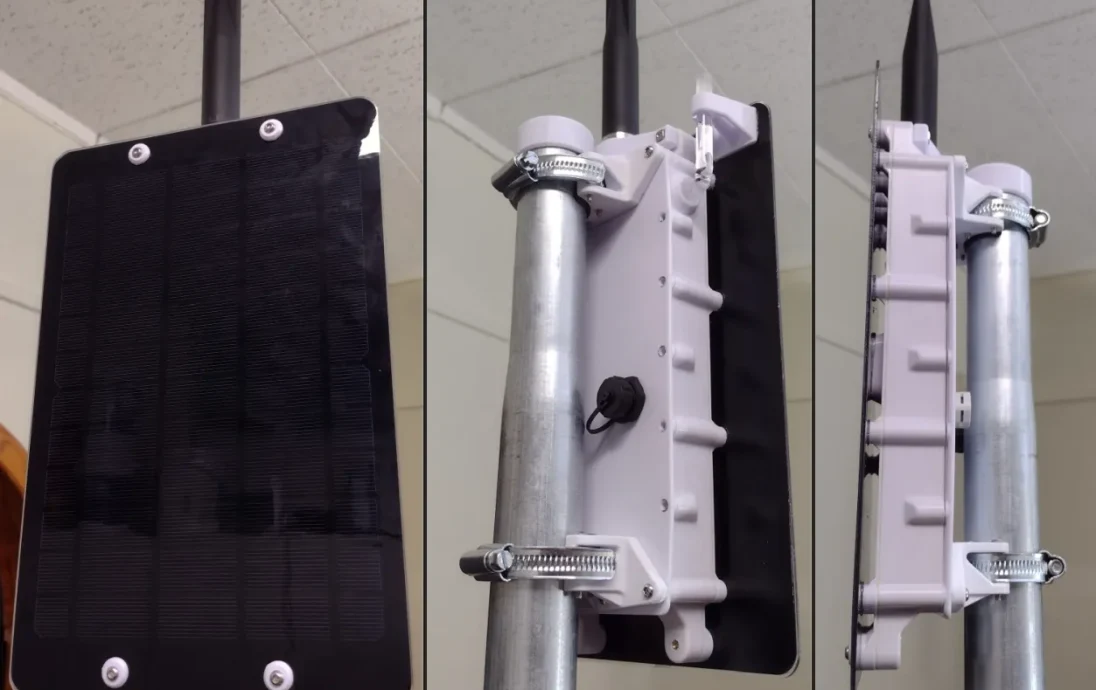

Фото столба устарело. Акриловая световая трубка диаметром 8 мм для датчика освещенности была заменена оптоволоконным кабелем диаметром 4 мм.

Meshtastic — это бесплатная автономная децентрализованная коммуникационная ячеистая сеть с открытым исходным кодом, использующая протокол LoRa, который позволяет отправлять текстовые сообщения и данные датчиков на очень большие расстояния другим людям, у которых также есть портативный \ солнечный узел. Полезно, если обычные системы связи выходят из строя или недоступны по какой-либо причине (отключение электроэнергии, перегрузка сети, стихийные бедствия, удаленные места, кибератаки, война и т. д.).

Текущий рекорд дальности составляет 331 км, но при обычном использовании этого ожидать не стоит. Это высокогорные горные узлы. Узлы сильно зависят от прямой видимости на большом расстоянии. Дальность обычно ограничивается расстоянием до горизонта при прямой видимости.

Если вам интересно, почему панель вертикальная, то это потому, что она разработана для северного климата, где в наши темные зимы панели должны быть почти вертикальными. Панель Soshine настолько мощна для такого использования, что ее не нужно наклонять. Это также должно поддерживать чистоту панели.

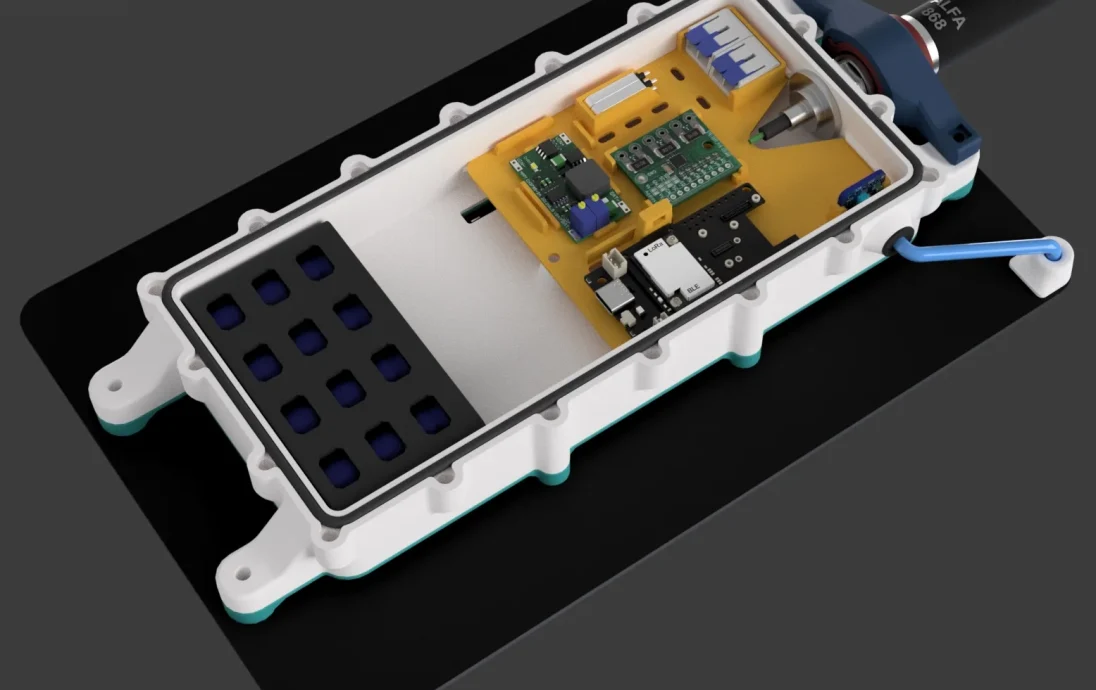

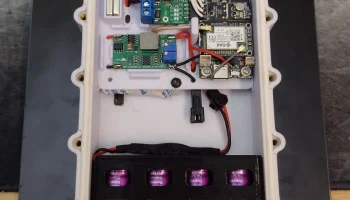

Корпус «все в одном». Никаких внешних кабелей.

Водонепроницаемый. Протестировано под водой в течение 15 часов.

Для меня все PETG. ASA должен быть еще лучше, если вы сможете его хорошо распечатать.

Система с воздушным зазором, в которой корпус не находится в прямом контакте с панелью (меньшая теплопередача).

Полностью регулируемая уставка MPPT и напряжение заряда, что делает его мультихимическим.

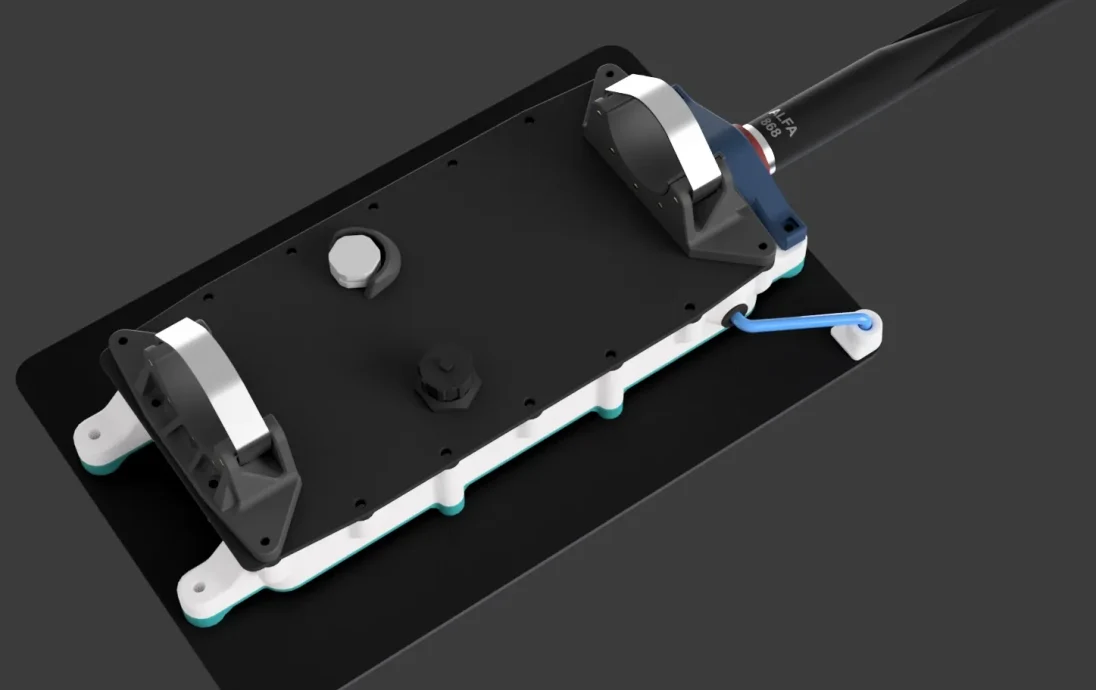

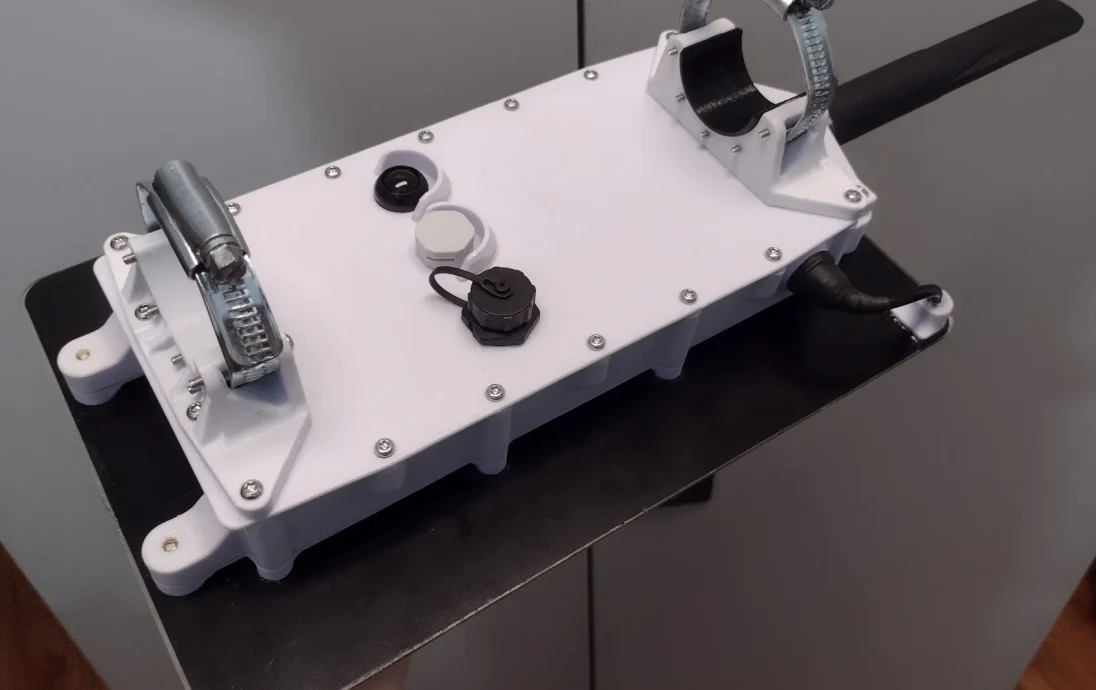

Крепления предназначены для вехи диаметром 38 мм\1,5 дюйма с дополнительным переходником на 35 мм.

Должен находиться в режиме ретранслятора/маршрутизатора только в том случае, если он расположен на большой высоте, например на горе.

Необходимо проверить отверстия на панели, чтобы убедиться, что корпус подходит. Сошин мог это изменить.

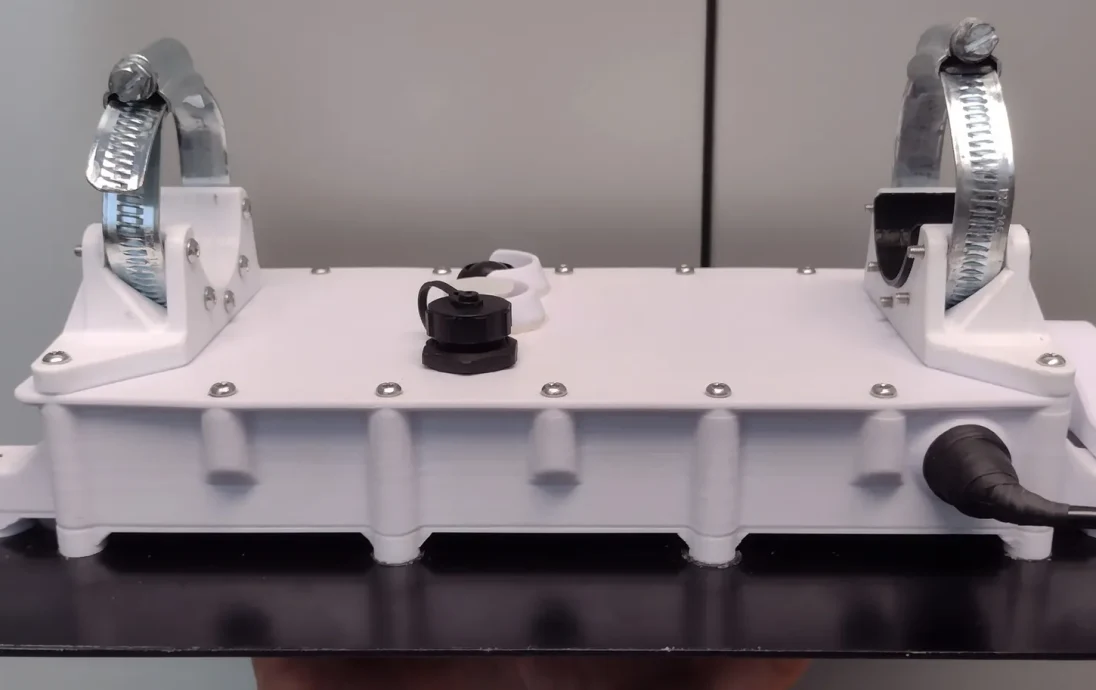

Внешний размер корпуса 110х265х37мм. 87x192x26,5 мм Внутренний.

Расстояние между отверстиями в панели 71,8x249,8 мм, от центра до центра.

Дополнительный датчик освещенности.

Наверное, что-то забыл.

¿ ¿ ¿

Лицензия в настоящее время ограничена в этом отношении, поскольку файлы .step могут быть помещены в хранилище, и я не думаю, что у меня могут быть конфликтующие лицензии.

Ссылки:

Стартовый комплект RAK (868 Европа. 915 США).

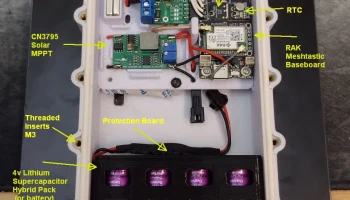

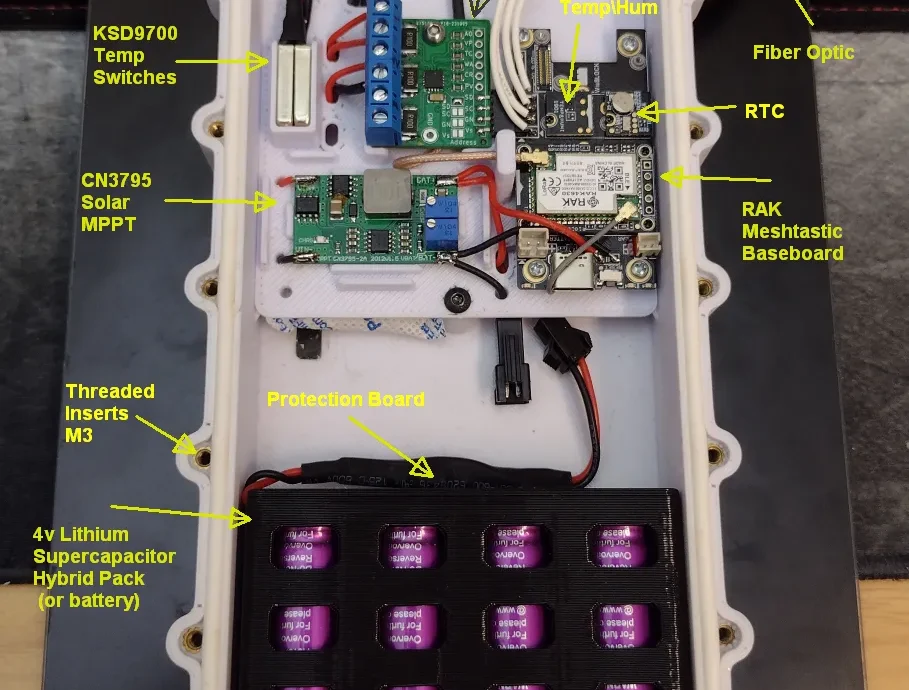

Контроллер солнечной энергии CN3795 MPPT (eBay).

Солнечная панель Soshine 6w (Али), (Амазон).

Разъем N-типа (eBay).

Антенна ALFA (eBay, США), Amazon (915), магазин ALFA (Латвия, Международный). (Остерегайтесь поддельных АЛЬФАС)

USB-разъем 1 (eBay), разъем 2 (Ali).

Уплотнение из силиконовой пены толщиной 3 мм (eBay).

INA3221 Плата тока\напряжения (Tindie).

Датчик освещенности VEML7700 (eBay), (А��и). Чтобы отслеживать солнце.

Оптоволоконный кабель 3 мм (наружный 4 мм) для датчика освещенности (eBay).

Оцинкованный хомут шириной 12 мм (нержавеющая сталь может оказаться слишком жесткой).

Винты M3: 12 x 20 мм (8 сквозных креплений, 4 для панели) и 10 x 15 мм для остальной части крышки.

Макс. 1x 8 мм для системной платы.

Минимум 10x22 мм, для усиления крепления.

Примечание. Более новые панели Soshine, очевидно, поставляются с коробкой сзади с резьбовой вставкой. Эту коробку может быть труднее снять, если крышка приклеилась. Я бы проверил, может ли магазин по-прежнему выполнять индивидуальные заказы без прикрепленной коробки, чтобы снизить вероятность поломки разъемов панели.

------------------------------------------------------------------------------------------------------------------------

Домашний помощник:

Получить данные от узлов в HA можно несколькими способами. Я использую ручной метод MQTT, описанный на сайте Meshtastic. Вам необходимо вручную настроить некоторые параметры в файле конфигурации YAML. Есть еще один способ, который мне тоже не знаком. Я не буду подробно останавливаться на HA, так как это выходит за рамки этой т��мы.

Вы можете получить статистику по солнечной панели, аккумулятору, температуре, влажности, освещенности и другим поддерживаемым датчикам. Желтая линия напряжения — это солнечная панель. Вы можете увидеть активную функцию MPPT, когда она фиксирует напряжение примерно до 6 В во время зарядки, а затем отпускает.

-
