Meshtastic аккумуляторный лоток и крепление RAK4631
Печатные монтажные кронштейны

Это двухкомпонентная монтажная система для Meshtastic Solar Node, предназначенная для надежного размещения батареи большой емкости внутри стандартной водонепроницаемой распределительной коробки IP67 размером 150x100x70 мм.

В конструкции используются расположенные друг над другом монтажные пластины:

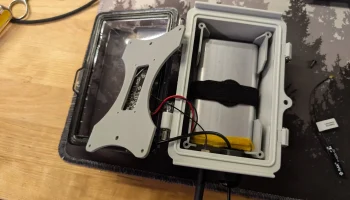

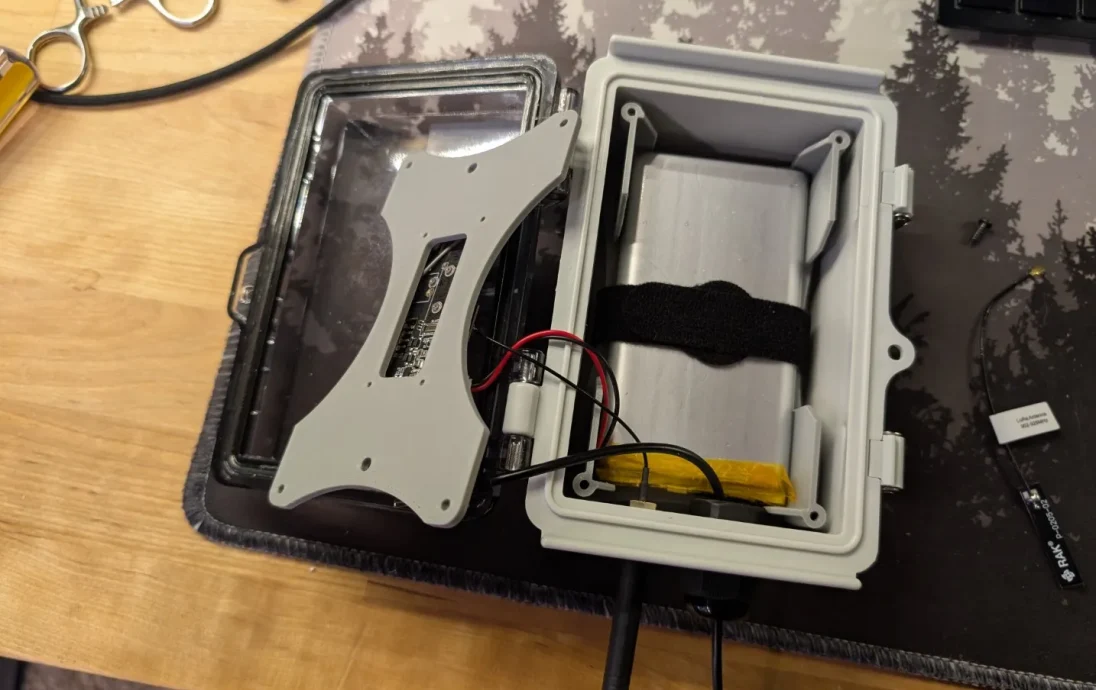

Нижний аккумуляторный лоток: крепится непосредственно к имеющимся пластик��вым стойкам распределительной коробки. Он рассчитан специально для аккумулятора MakerHawk LiPo емкостью 10 000 мАч.

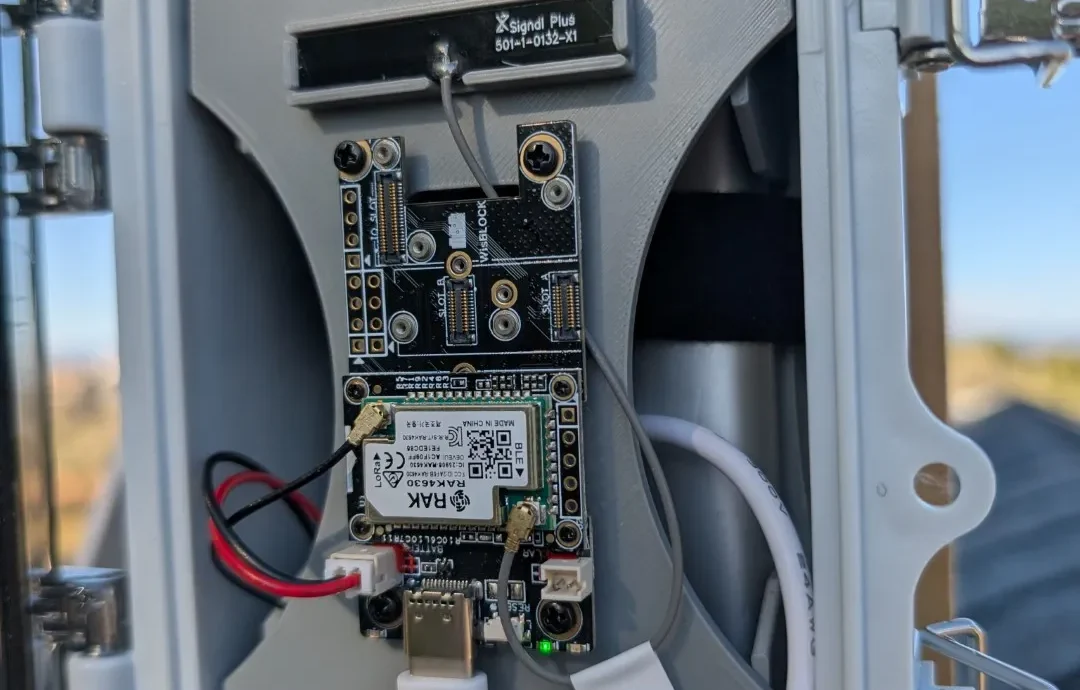

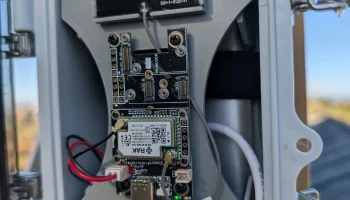

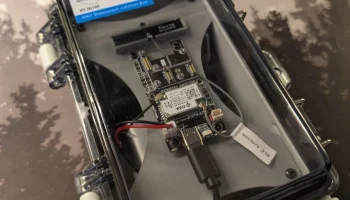

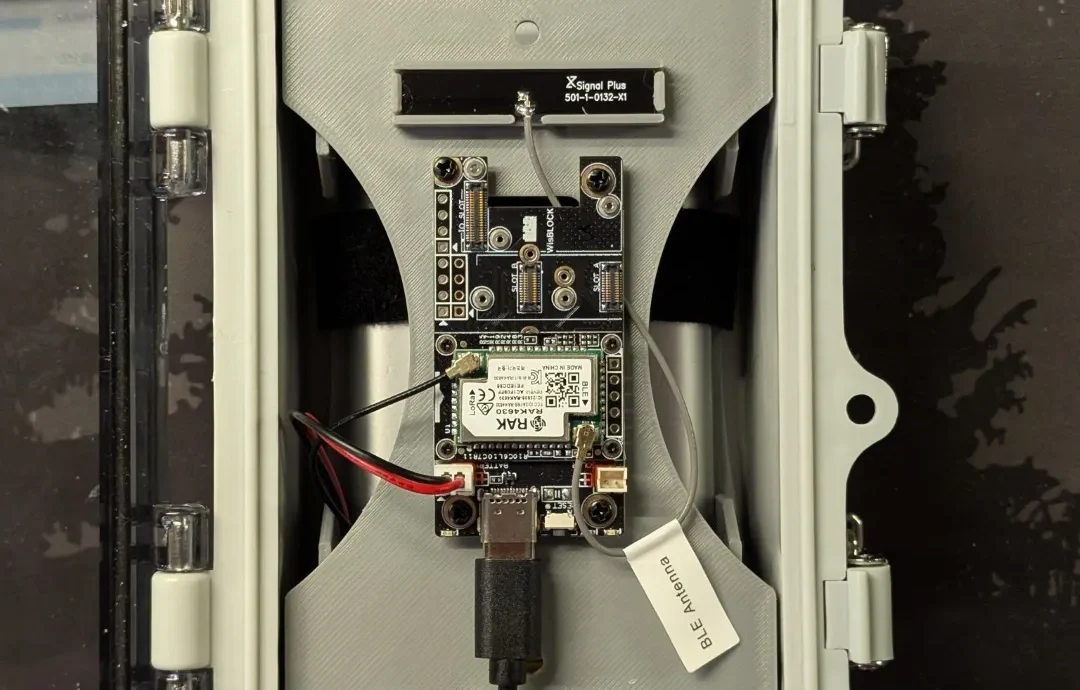

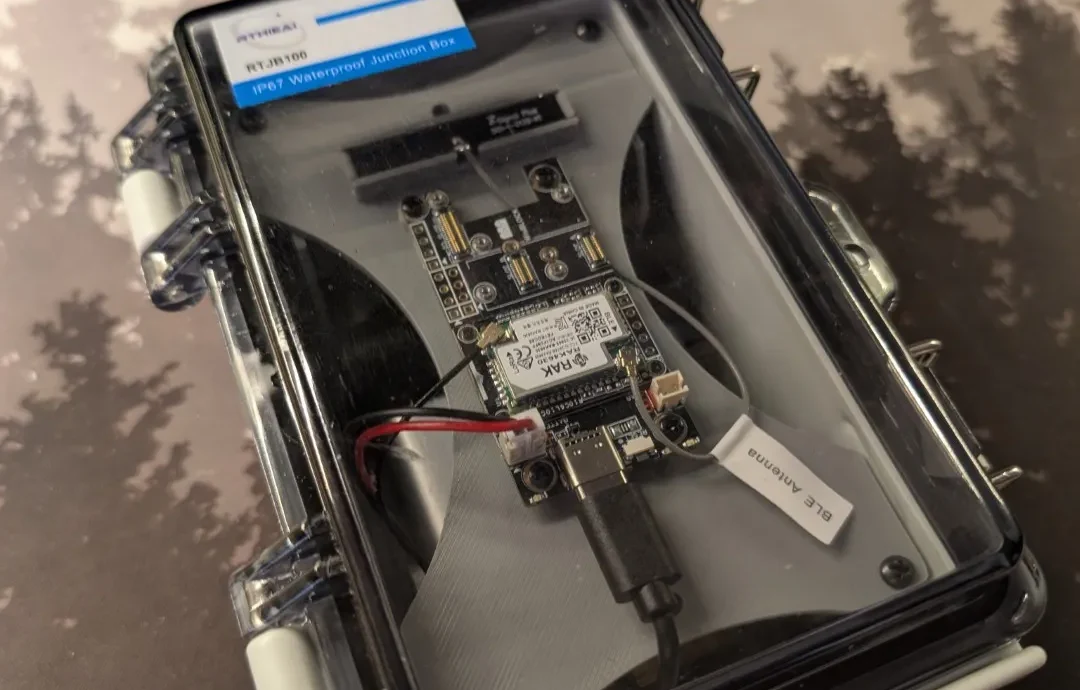

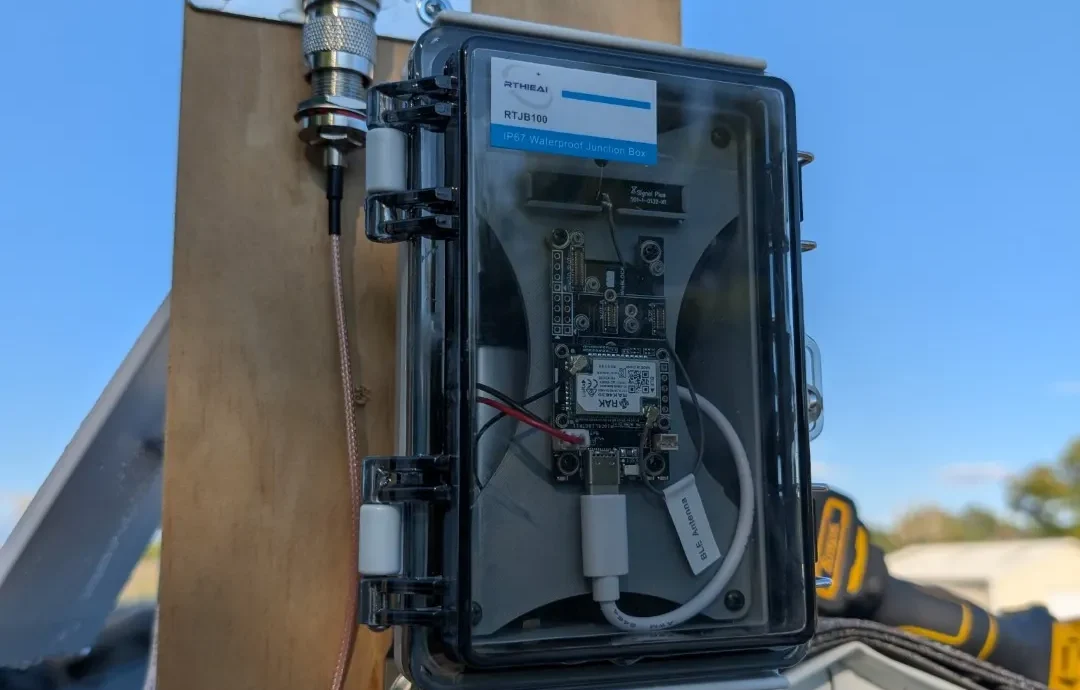

Верхняя монтажная пластина: привинчивается к стойкам аккумуляторного лотка, обеспечивая надежную платформу для RAK19007/RAK4631 WisBlock.

Ключевые особенности:

Встроенный слот для антенны: специальный держатель для плоской внутренней антенны Bluetooth.

Прокладка проводов: встроенные вырезы для аккуратной прокладки проводов аккумуляторной батареи и солнечной энергии.

Надежная посадка: разработана для предотвращения смещения аккумулятора, оставляя при этом достаточно места для проводов.

Рекомендуемые настройки печати

Материал: PLA (протестировано более 4 месяцев в корпусе без деформации). Для экстремально жаркого климата рекомендуется использовать PETG или ASA.

Высота слоя: 0,2 мм

Заполнение: 15-20 % (выберите свой любимый узор).

Поддерживает: Не требуется

Стены: 3 или более

Полная спецификация материалов

Чтобы выполнить эту сборку, как показано на фотографиях, вам понадобятся следующие компоненты:

WisBlock: Стартовый комплект RAKwireless WisBlock Meshtastic (RAK19007 + RAK4631)

Батарея: LiPo аккумулятор MakerHawk 3,7 В, 10 000 мАч.

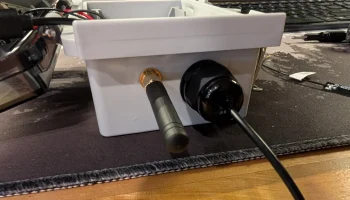

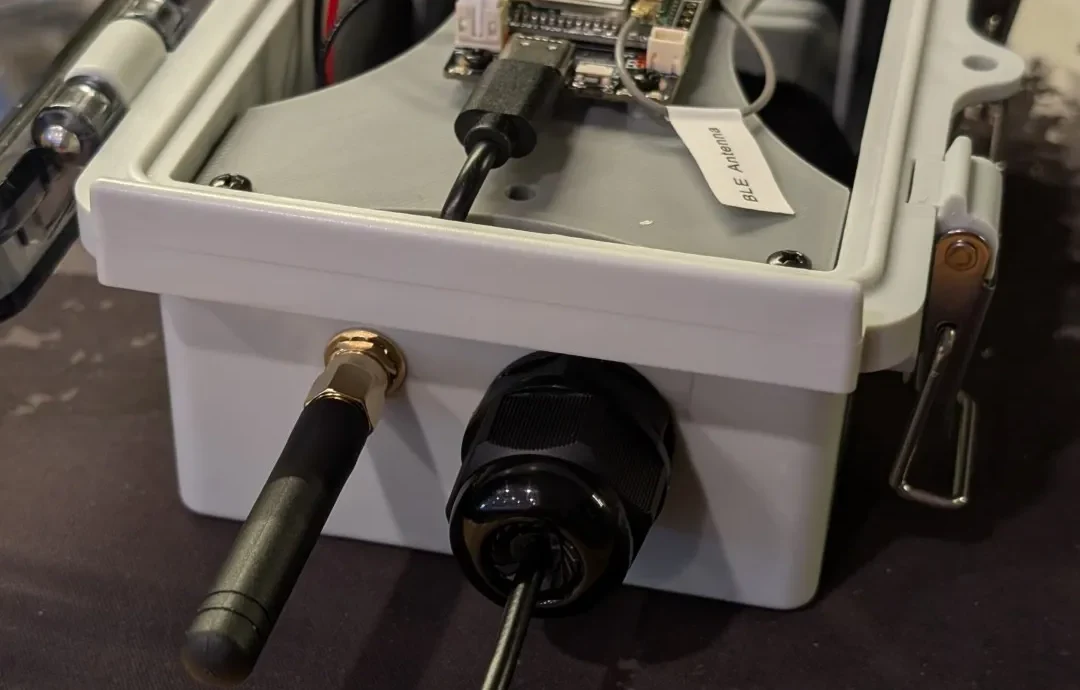

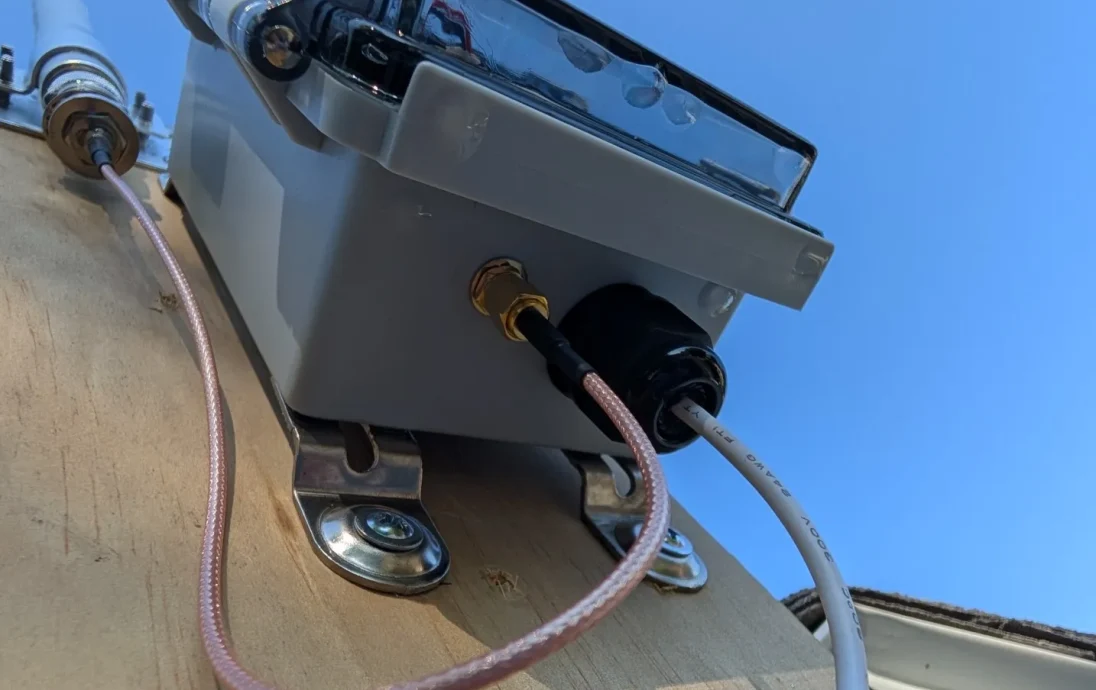

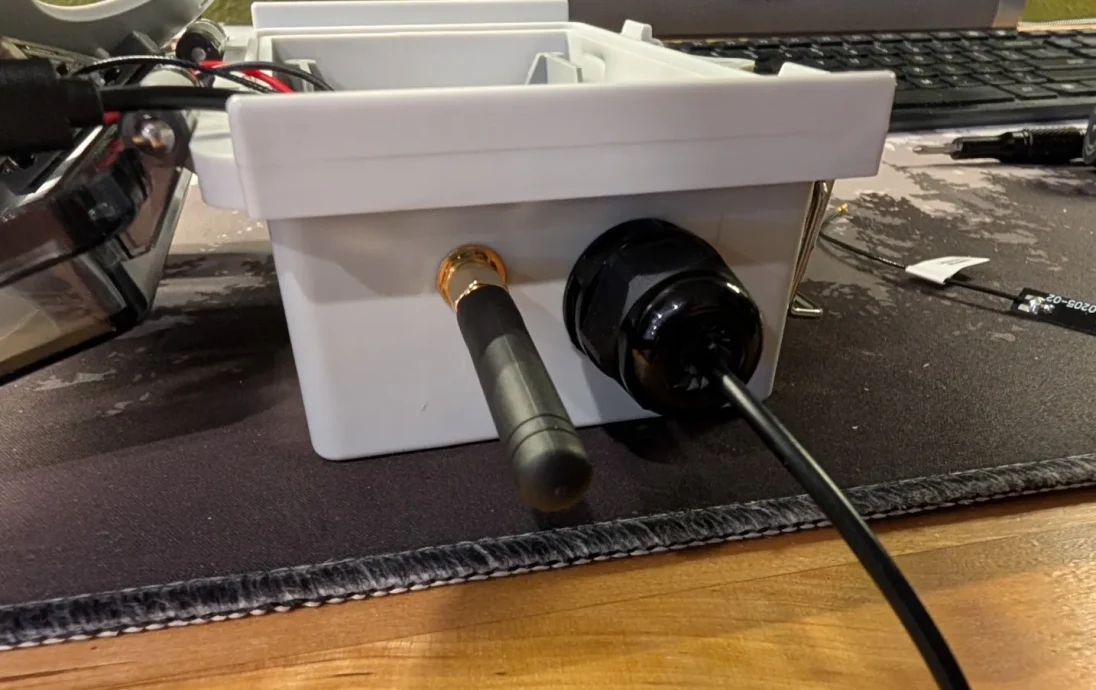

Корпус: водонепроницаемая распределительная коробка IP67 для наружного применения (150x100x70 мм)

Антенна LoRa: водонепроницаемая антенна из стекловолокна 5,8 дБи

Кабель с косичкой: IPEX U.FL — гнездовой кабель SMA (6 дюймов)

Адаптер SMA-N: переходной кабель SMA-N, 12 дюймов, с низкими потерями

Солнечная энергия: Солнечная панель 7 Вт для камеры слежения

Примечания к оборудованию и сборке

Для сборки данного крепления вам понадобится следующая фурнитура:

Батарейный лоток к коробке: используйте саморезы, входящие в комплект распределительной коробки IP67, чтобы прикрепить нижний лоток к внутренним стойкам. Используйте застежки-молнии или проволочную пленку, чтобы закрепить батарею на лотке.

WisBlock к верхней пластине: Стартовый комплект WisBlock обычно включает в себя небольшие винты M2,5, необходимые для крепления печатной платы к монтажной пластине.

Пластина к пластине: я использовал набор небольших саморезов, чтобы прикрепить верхнюю монтажную пластину к стойкам батарейного отсека.
