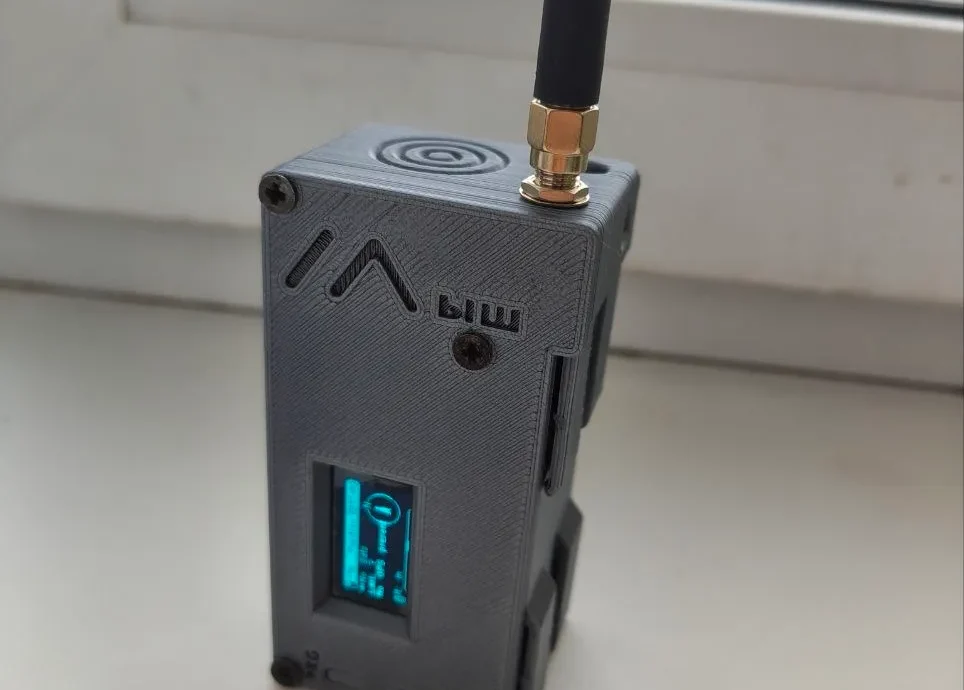

Чехол для Heltec LoRa V3 Meshtastic

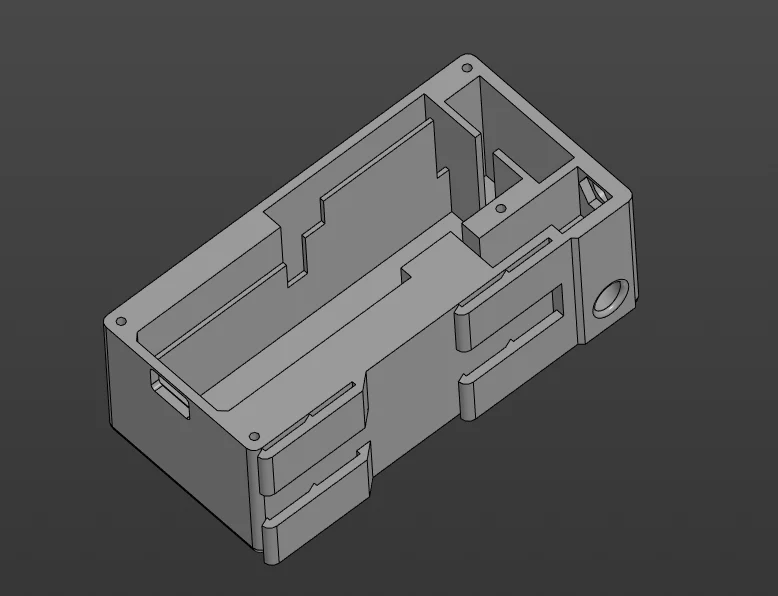

Простой корпус для узла Meshtastic с питанием от литий-ионного аккумулятора 18650 с GPS-модулем.

Размеры: 94×48×33 мм.

Вдохновлен моделью TonyG (футляр Heltec v3 для Meshtastic от TonyG | Скачать бесплатно модель STL | Printables.com). В его версии мне не понравилось, что кнопки все время выпадали, плата не была надежно зафиксирована и непонятно, как разместить GPS-модуль и антенну. Также в местных магазинах мне не удалось найти винты М3х20, поэтому я решил сделать вариант под свои нужды.

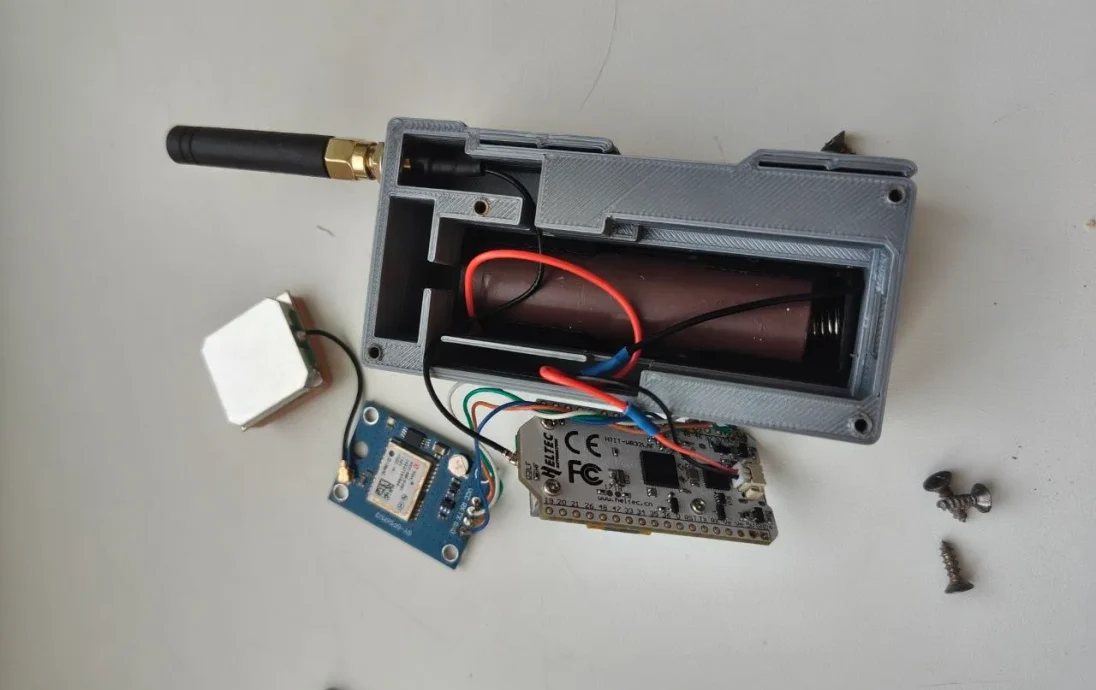

Используемые компоненты

Heltec LoRa V3 со штатной антенной

Держатель для аккумулятора 18650 (мой: https://ali.click/7kt5417), длина 76 мм, ширина 24 мм, глубина 21 мм

GPS-модуль Нео-6М с керамической антенной (например, https://ali.click/3zt541t), размер платы 36×26 мм, антенна 25×26×8 мм

Саморезы диаметром 2-3 мм, длиной 5-10 мм.

Ключевые особенности

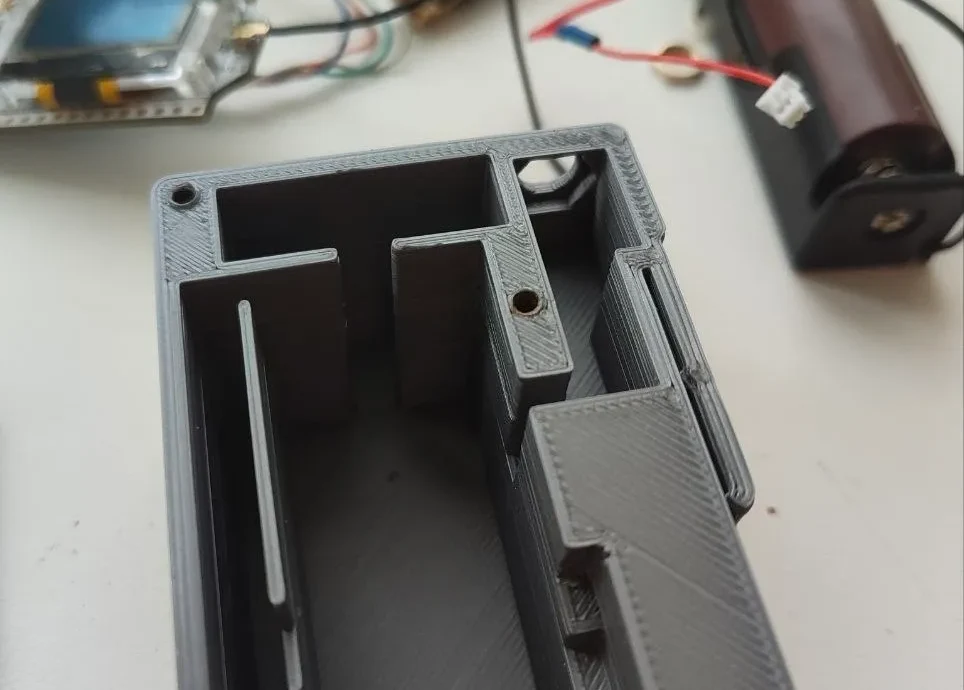

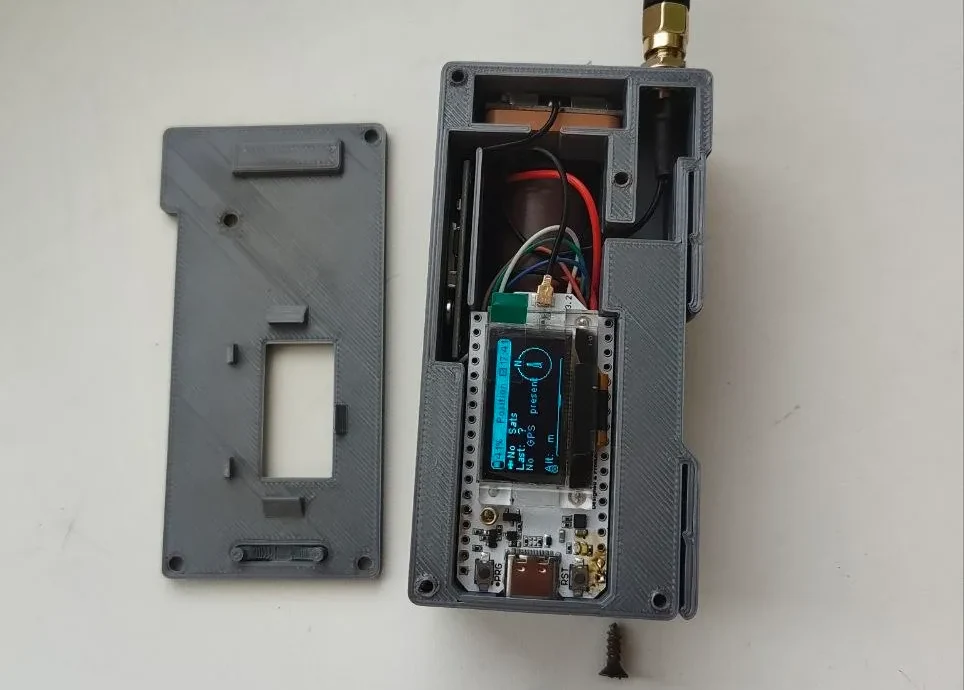

Легкая разборка: все компоненты помещаются в базовый корпус без дополнительных креплений.

Возможность печати за один раз с минимальной поддержкой

Пространство под разъемы для паяных проводов

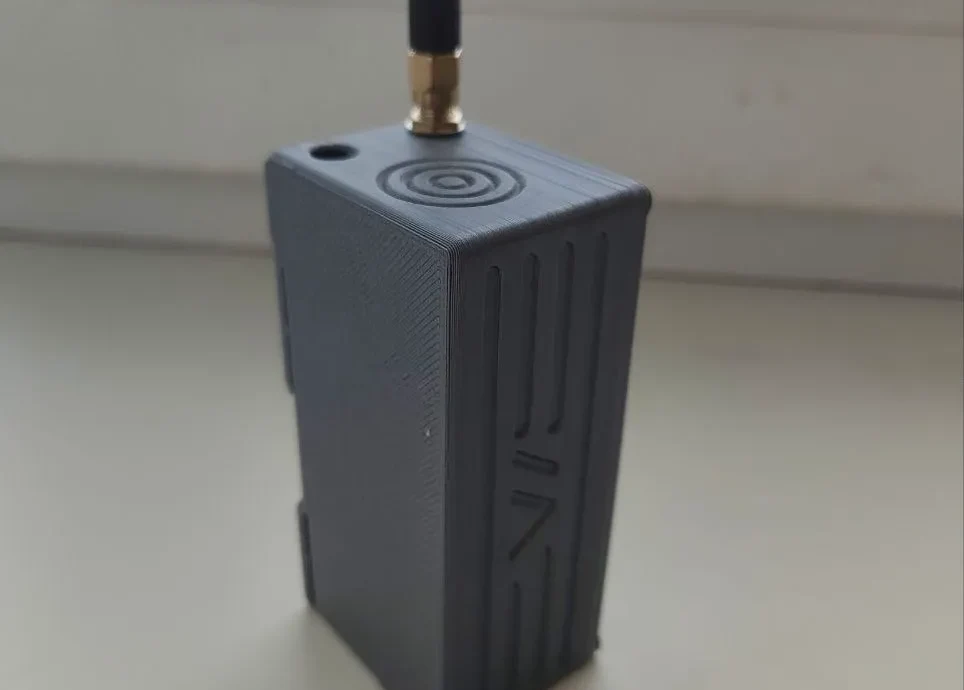

GPS-антенна всегда направлена вверх.

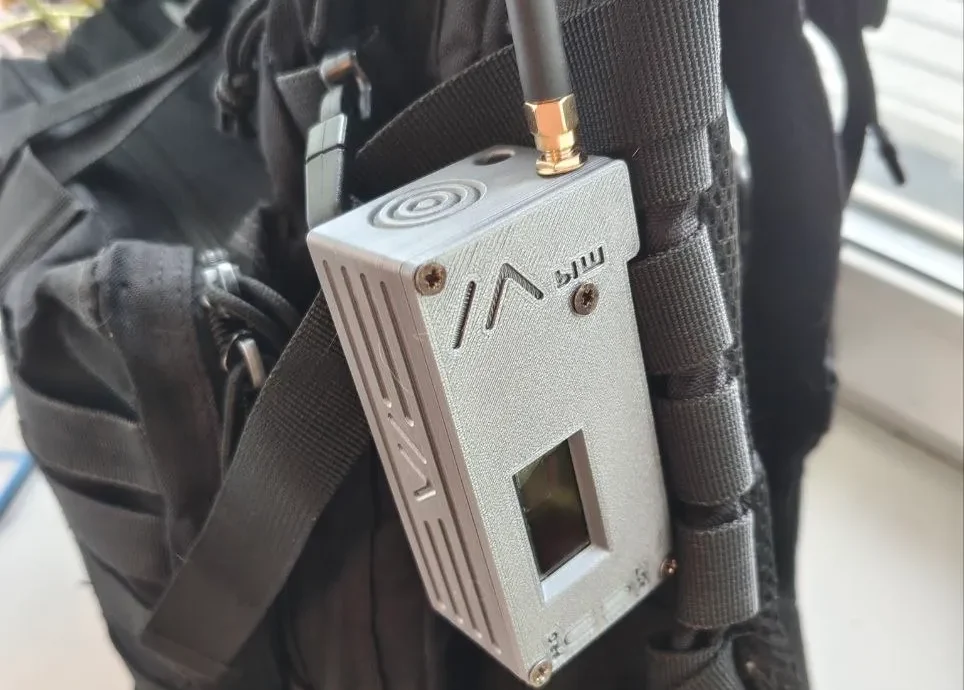

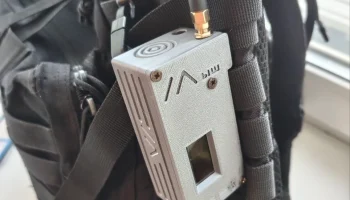

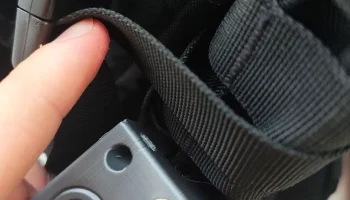

PALS-совместимое крепление для крепления к тактическому снаряжению.

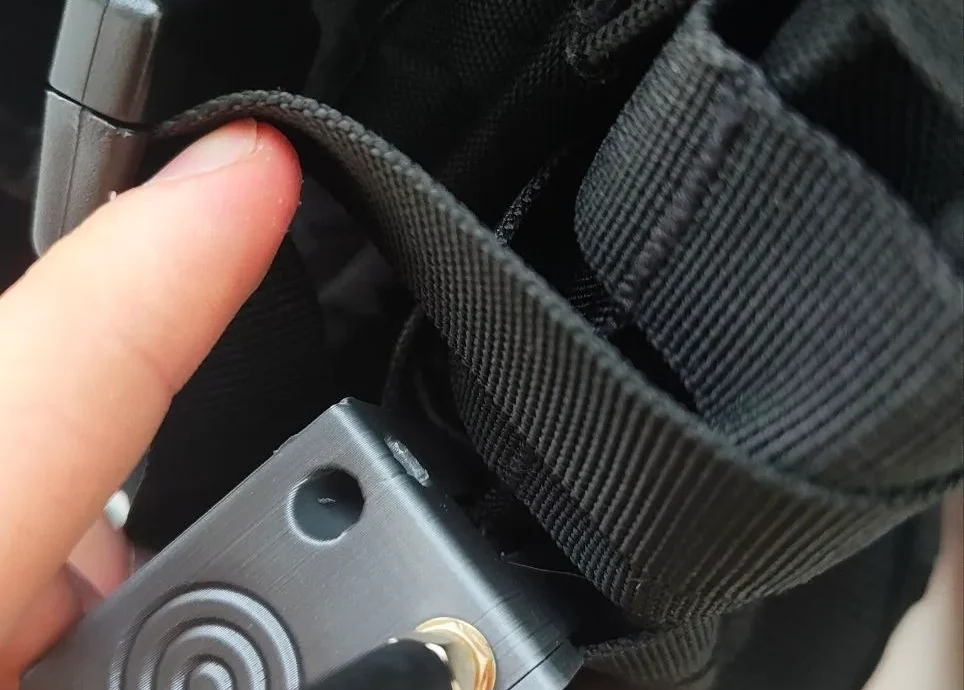

Отверстие для крепления петли

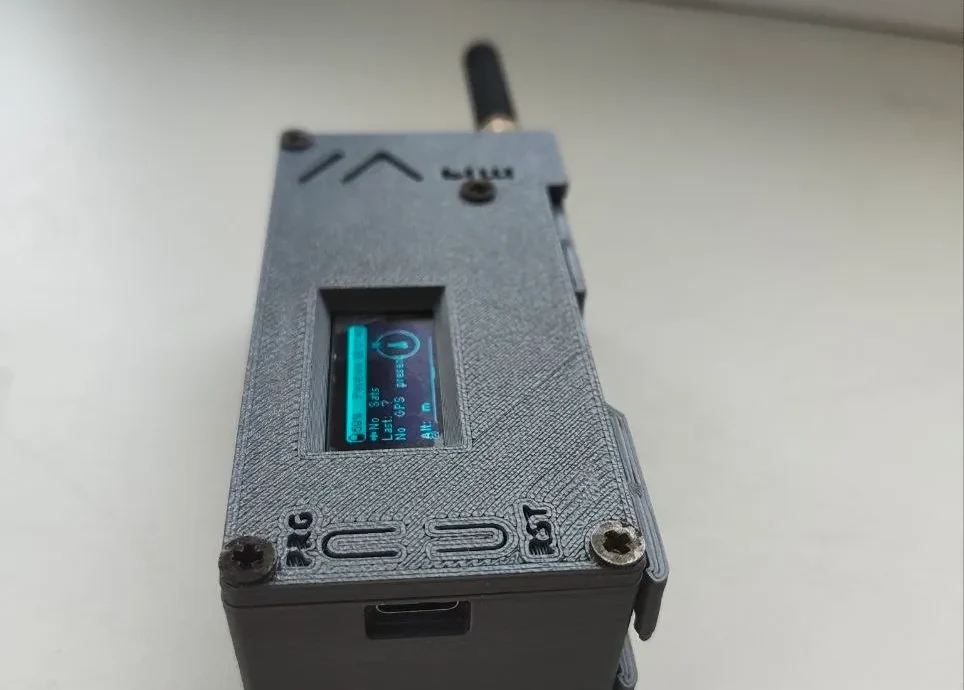

Зарядка через встроенный разъем Heltec

Вес кейса: 50 грамм.

Настройки печати

Поддерживает: автоматический, древовидный.

Сопло: 0,4 мм, высота слоя: 0,2 мм.

Генератор периметра Арахны

Материал: ПЛА/ПЭТГ

Заполнение: 10%

Я также включаю оригинальные файлы моделирования в КОМПАС-3D. Как эффективно использовать пространство между аккумулятором и креплением PALS (примерно 50×8×25 мм) мне не удалось, поэтому смело модифицируйте модель и найдите ей хорошее применение.
