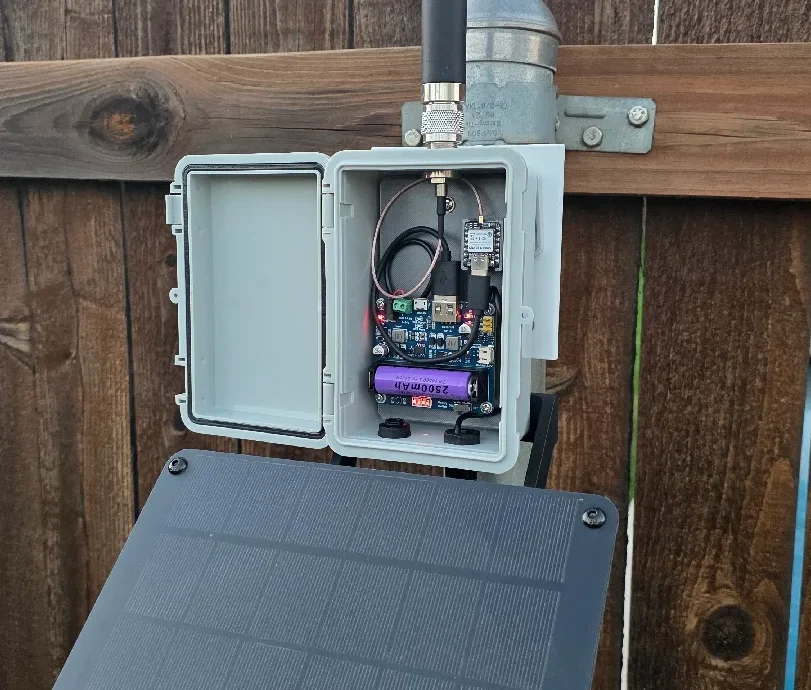

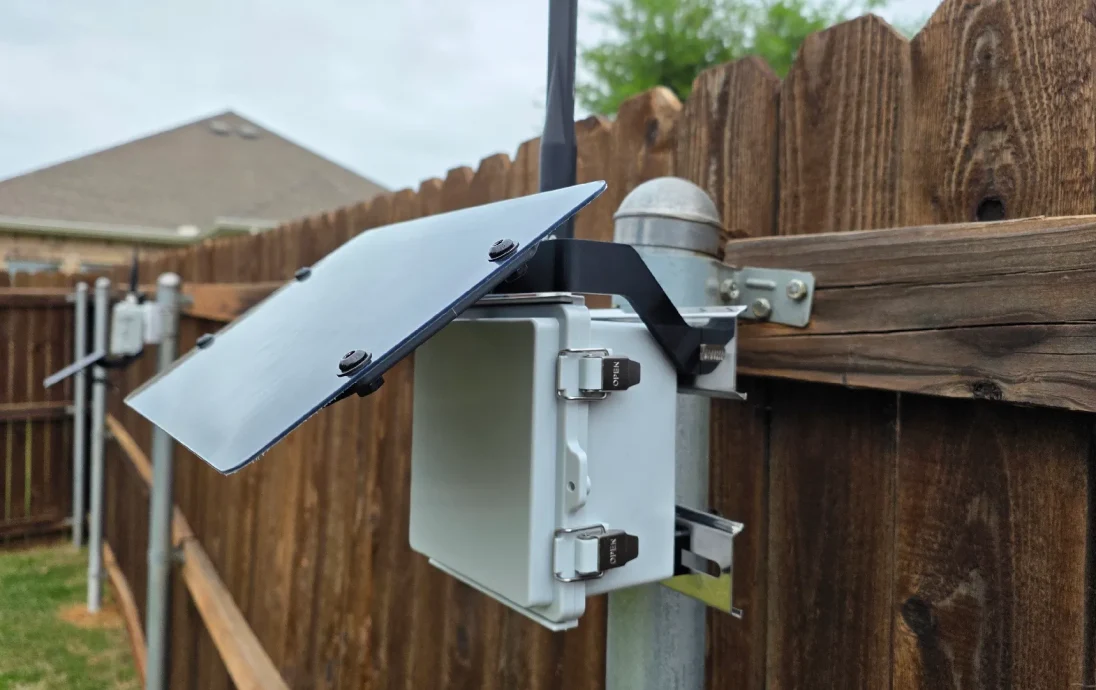

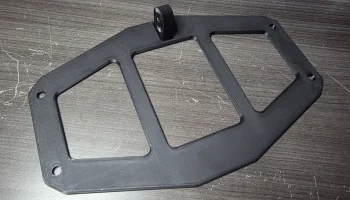

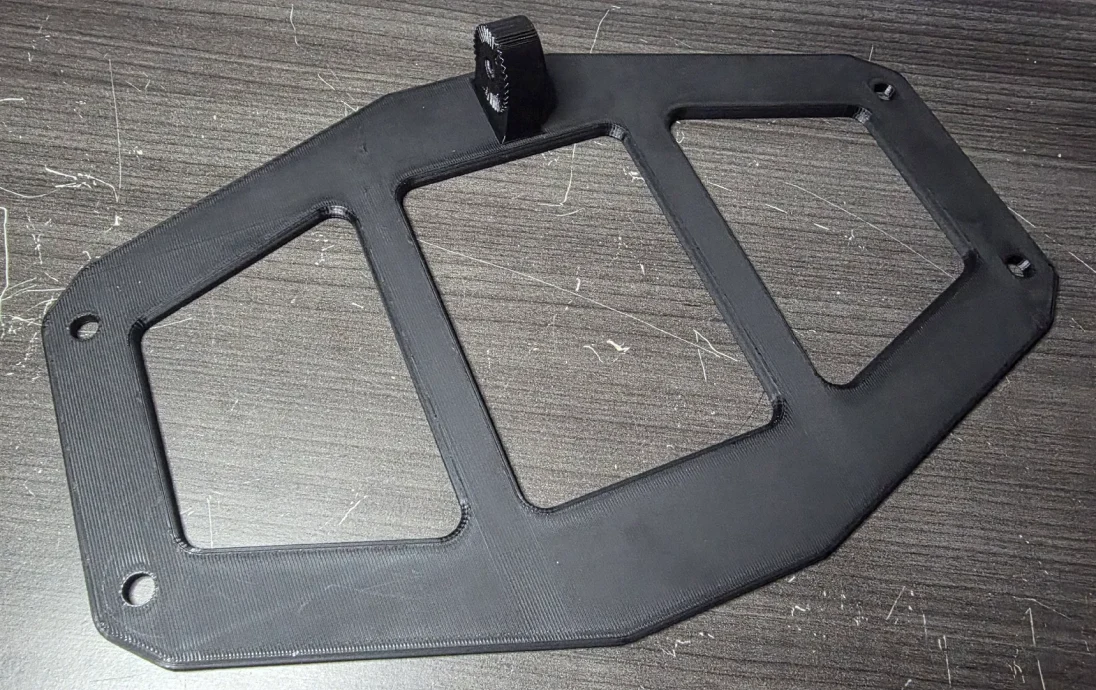

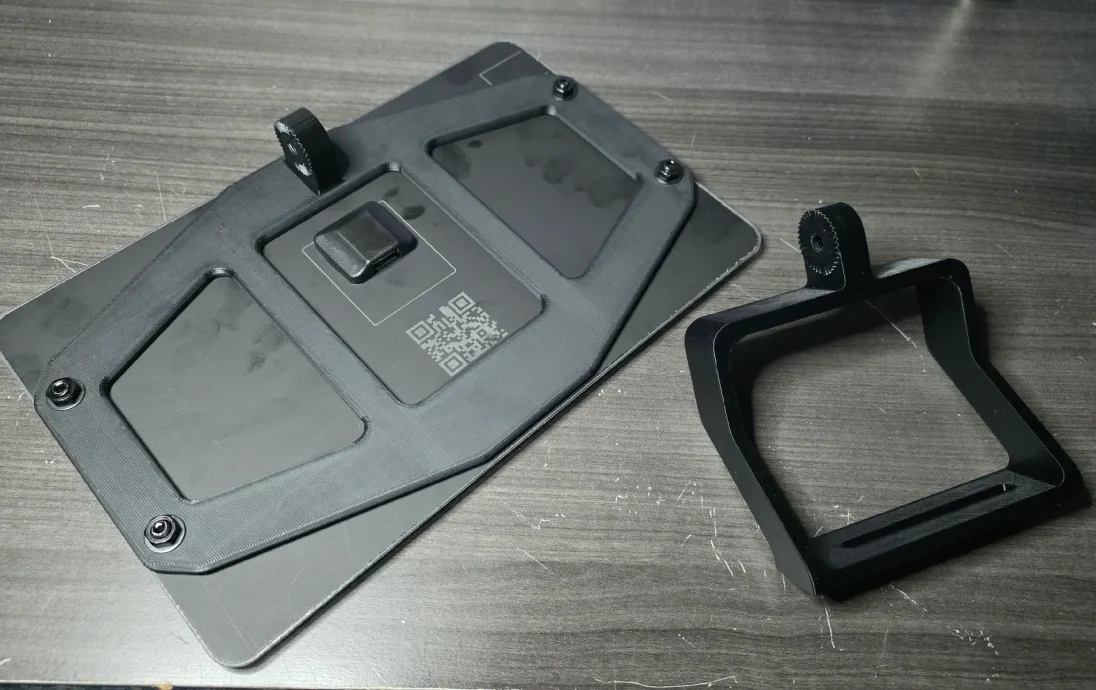

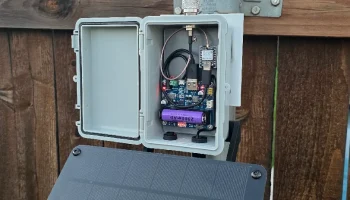

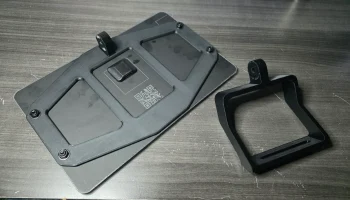

Я разработал это крепление при создании узлов, работающих на солнечной энергии, и хотел избежать сверления дополнительных отверстий в распределительных коробках. Эта модель обеспечивает гибкость для различных размеров распределительной коробки (см. размеры, указанные ниже) и позволяет устанавливать солнечную панель на задней части коробки. Первоначально он был создан для солнечной панели SoShine, но также подходит и для панели FlexSolar.

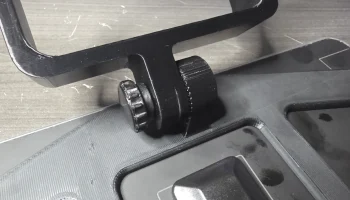

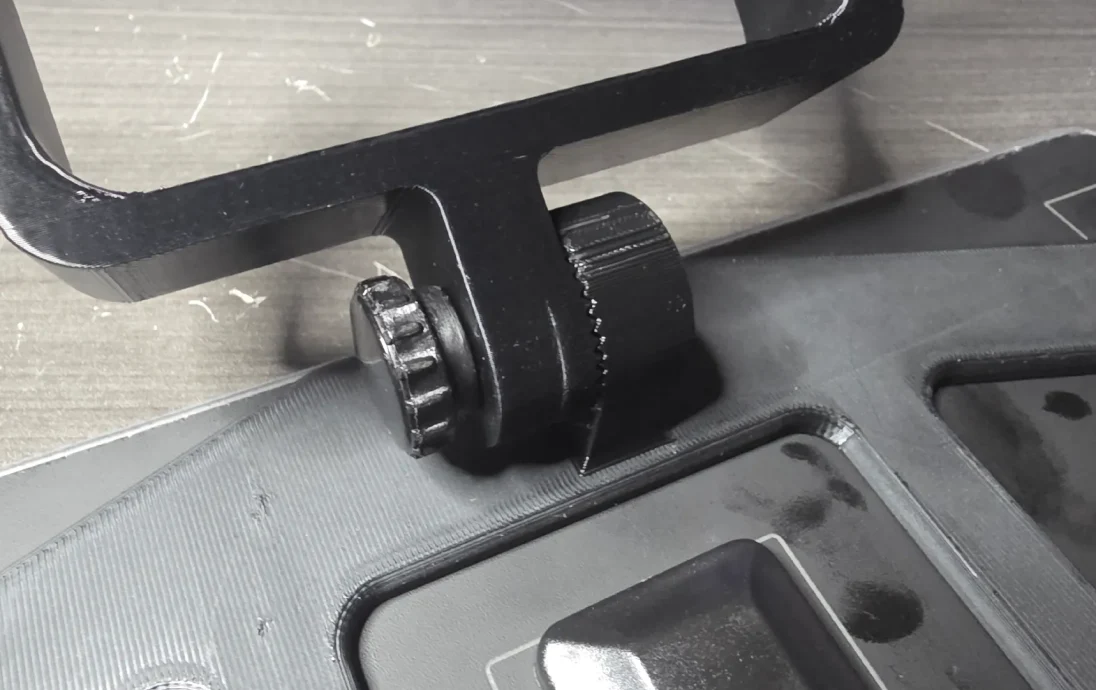

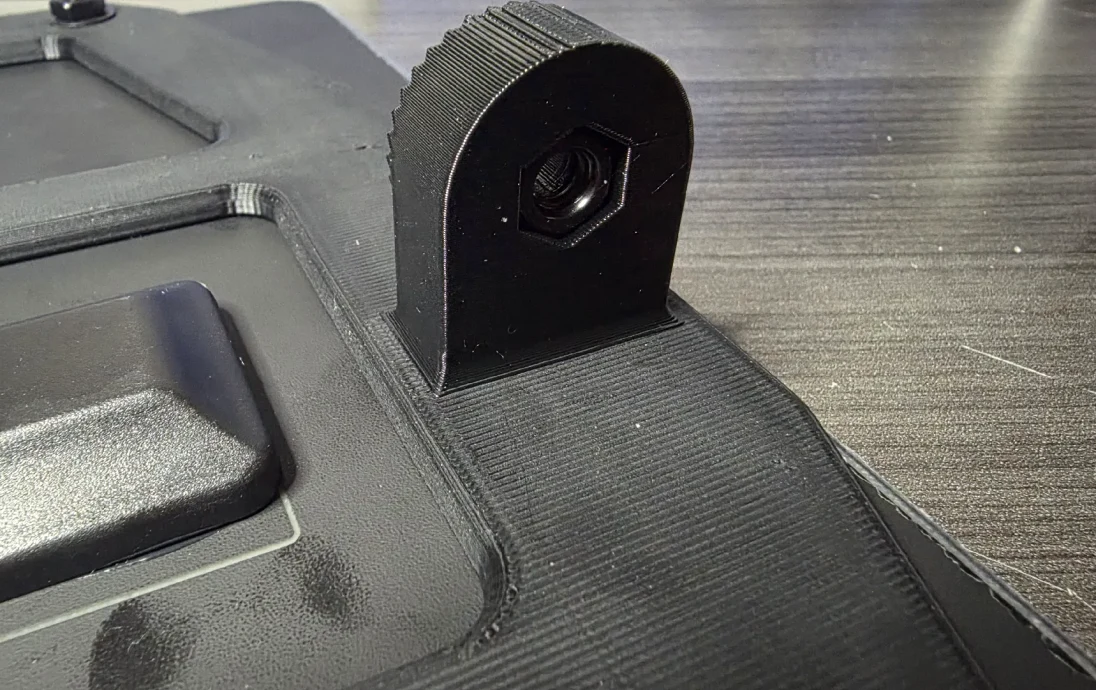

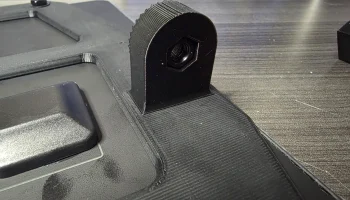

Соединение между кронштейном панели и креплением корпуса позволяет зафиксировать настраиваемый угол наклона для оптимального воздействия солнечных лучей.

Обновление: добавлены профили для солнечных панелей KBT и специальных креплений на опору [для печати], совместимых с распределительными коробками шириной 150 мм и 100 мм.

Для различных ориентаций монтажа используйте кронштейн для крепления солнечной панели сверху, чтобы прикрепить панель сверху, или кронштейн для крепления панели солнечных батарей снизу для нижнего монтажного положения.

Используемое оборудование

Солнечные панели

Аппаратное обеспечение
Солнечная панель к кронштейну панели

Аппаратное обеспечение

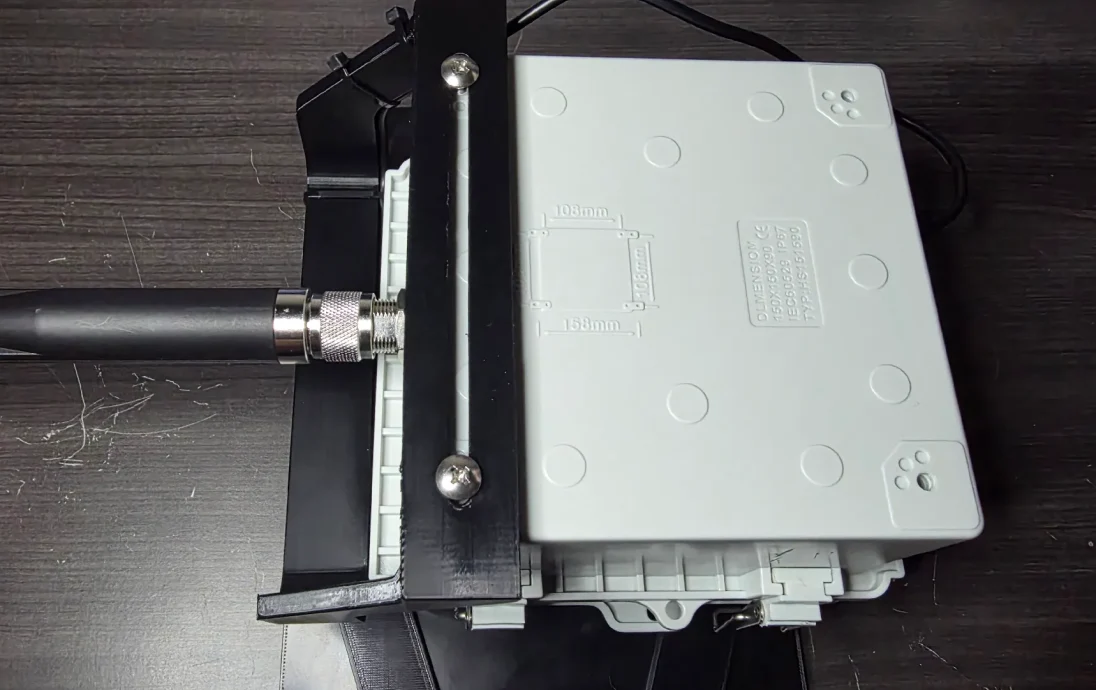

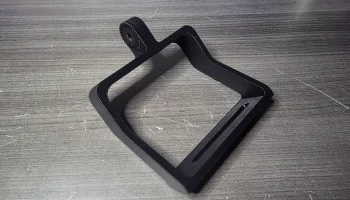

Крепление кронштейна панели к корпусу (распределительной коробке)

Солнечная панель SoShine (2 шт.)

Винты M6x14 (4 шт.)

орехи (x4)

шайбы (x8)

Винт M6x25 (x1) с накатанной головкой или обычный винт

гайка (x1)

Панель FlexSolar (2 шт.)

Винты M6x14 (4 шт.)

орехи (x4)

шайбы (x4)

Винт M6x25 (x1) с накатанной головкой или обычный винт

гайка (x1)

Солнечная панель KBT (2 шт.)

Винты M5x14 (4 шт.)

орехи (x4)

шайбы (x8)

Винт M6x25 (x1) с накатанной головкой или обычный винт

гайка (x1)

Распределительные коробки (ВхШхГ)

Комплекты для ��репления на столб

Аппаратное обеспечение (порты/разъемы)

200x100x70 мм (7,9x3,9x2,8 дюйма)

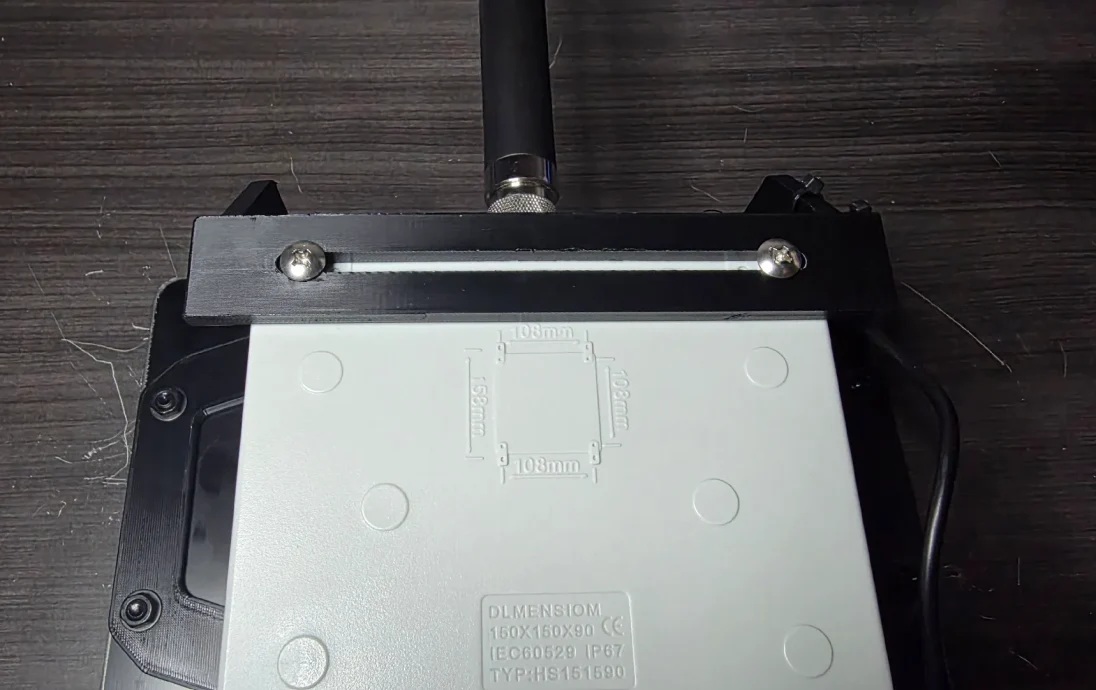

Универсальный кронштейн для настенного монтажа — использовались более короткие винты, которые прилагались к корпусу, но потребовалось добавить шайбы; хотя он подключается только к двум отверстиям в корпусе, он оказался стабильным. Установка немного неудобна, поэтому были разработаны специальные ��репления для столбов.

Сапун/Вентиляционное отверстие

Крепление на переборке N-типа

Кабельный ввод

150x100x70 мм (5,9x3,9x2,8 дюйма)

150x150x90 мм (5,9x5,9x3,5 дюйма)

Кронштейн для крепления на опоре из нержавеющей стали — использовались винты, входящие в комплект, а также проставка в модели. Отличный прочный вариант, но самый маленький вариант, который я смог найти, подходит только для коробок шириной 150 мм.

Сопутствующие модели (внутренние монтажные пластины)

200х100х70мм

150х100х70мм

150х150х90мм

Скоро

WaveShare Solar Power Manager, XIAO nRF52840 и Wio-SX1252

WaveShare Solar Power Manager (D) и WisBlock / WisMesh 1 Вт

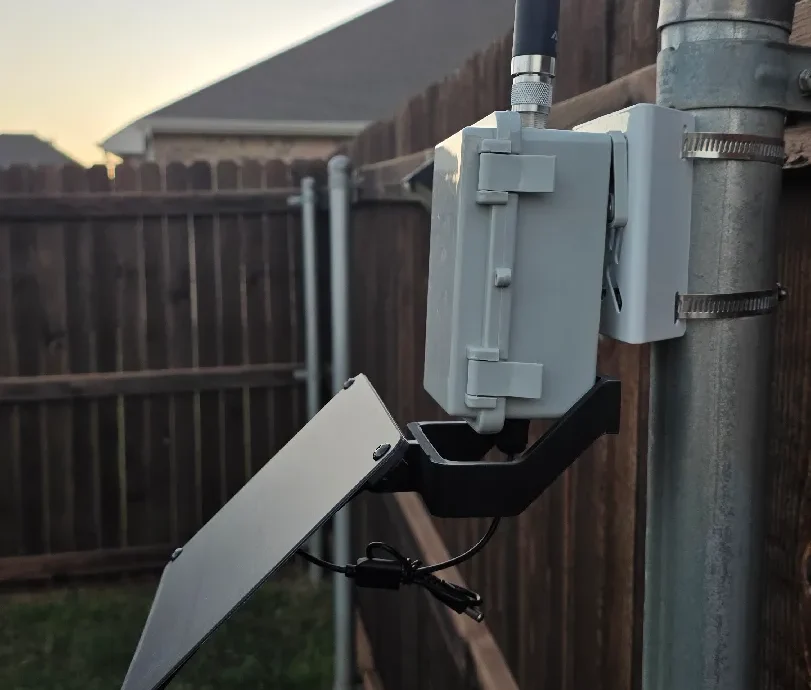

Изготовленные на заказ крепления для столбов

Они предназначены для установки распределительных коробок шириной 100 и 150 мм и используют более длинные винты, поставляемые в комплекте с коробкой.

Версия с надрезом имеет форму, позволяющую надежно закрепить ее на корпусе (распределительной коробке).

Крепления намеренно сделаны толстыми, чтобы обеспечить дополнительную прочность, п��тому что… ну, они пластиковые.

При тестировании они выдерживали большее усилие затяжки (с помощью хомутов), чем было реально необходимо для удержания всего устройства на месте. Так что не стесняйтесь плотно прижимать их, только не переусердствуйте.
