Антенна GP 1/4 для мештастика

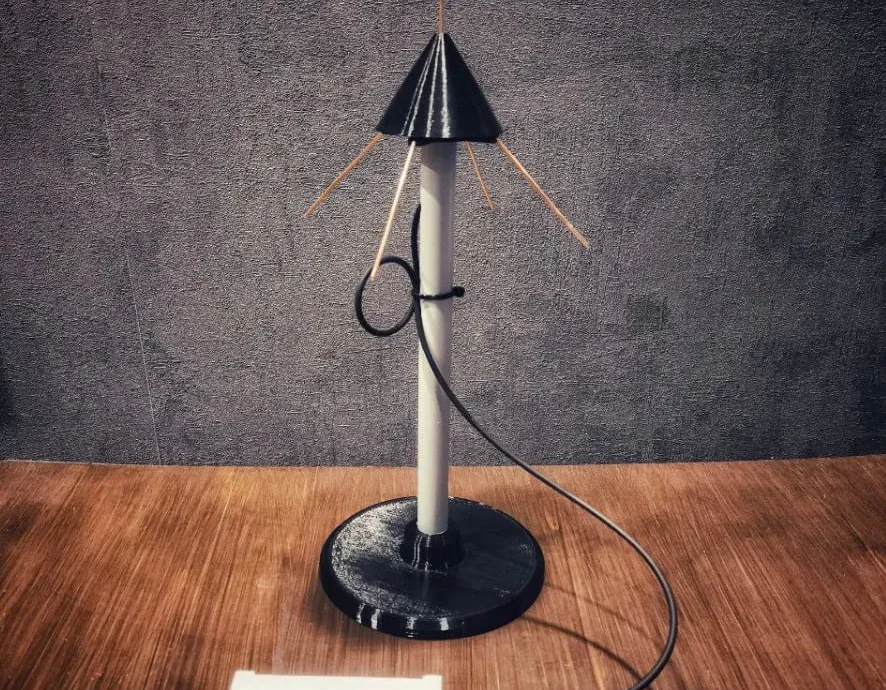

Сборка проста. В нижней части имеется отверстие для опорного стержня. Коаксиальный кабель может проходить внутри полого стержня или иметь боковое отверстие для вывода кабеля наружу. Средняя часть удерживает радиальные провода. К ним припаяна внешняя оплетка коаксиального кабеля. Он надежно фиксируется верхней частью (резьбовым соединением). Верхняя часть удерживает вертикальный излучатель, к которому припаян центральный проводник коаксиального кабеля.

Конструкция рассчитана на опорный стержень диаметром 16 мм (труба ПВХ), вертикальный провод диаметром 2 мм и радиалы диаметром 2 мм.

Я настроил его на частоту 868-869 МГц.
Радиальные провода оказались длиной 8,5 см. Я отрегулировал длину верхнего стержня во время настройки с помощью nanoVNA. Я начала с 9 см, но отрезала примерно 1 см.

В моем случае эта антенна привела к КСВ 1,1 и сопротивлению около 54 Ом.
