Модульный радиокейс Meshtastic (RAK, Seeed, Heltec и др.)..

Я начал строить Mesh в своем районе и опробовал несколько радиостанций. Я хотел иметь чехол для печати, который можно было бы использовать с несколькими радиомодулями (Seeed, Heltec, RAK) в различных конфигурациях (с POE, USB-C, внешними датчиками/соединениями и т. д.). Я создал кейс с печатным отверстием для различных схем радиовинтов и модульной крепежной пластиной для винтов, стяжек, U-образных болтов и т. д.

Это все еще в разработке, поэтому вы можете ожидать обновлений.

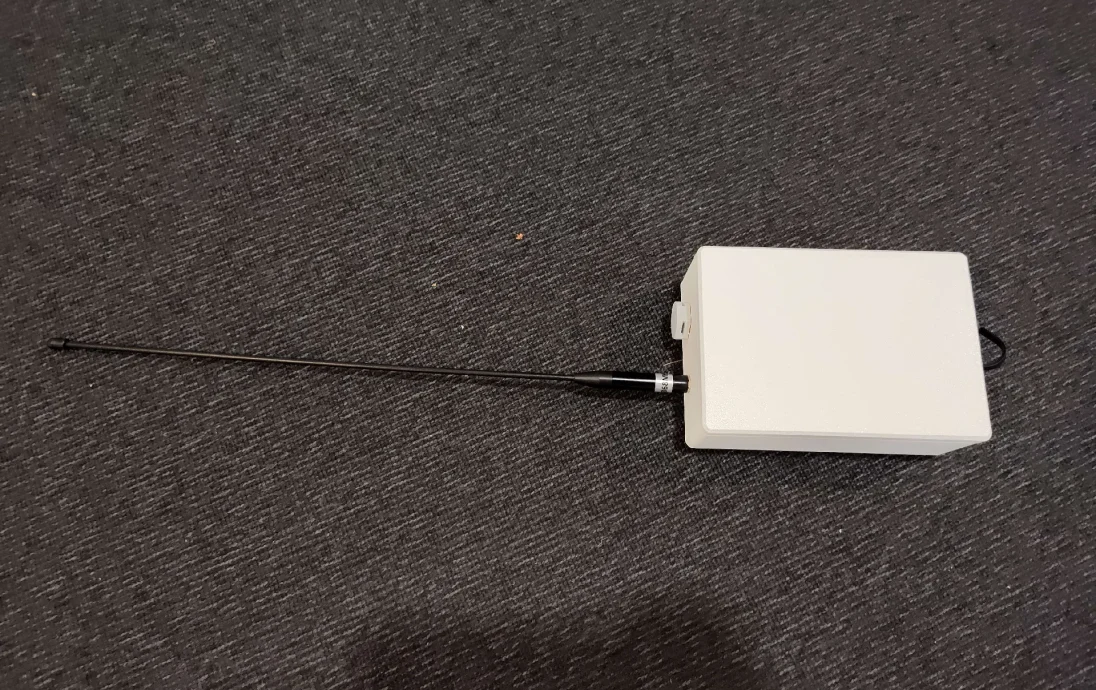

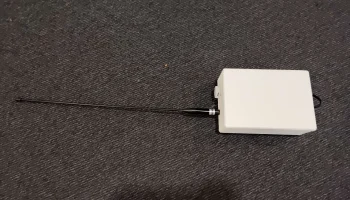

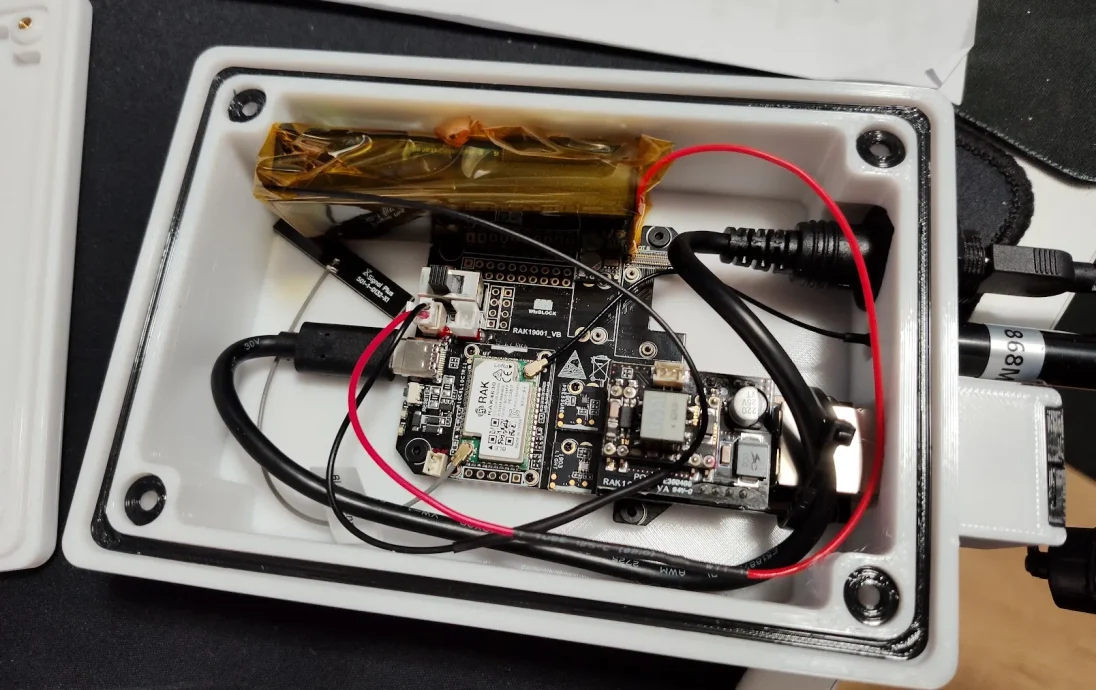

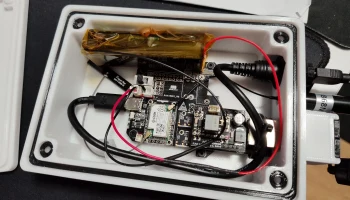

Для использования на открытом воздухе у меня на корпусе есть вентиляционная заглушка. Для версий POE у меня есть отверстие, обеспечивающее проход защищенного от атмосферных воздействий RJ45. USB-C есть в большинстве моделей. У меня есть место/отверстие для 9 типовых соединений с защитой от атмосферных воздействий, которые можно использовать для внешних датчиков, панелей или источника питания. Антенное отверстие, очевидно.

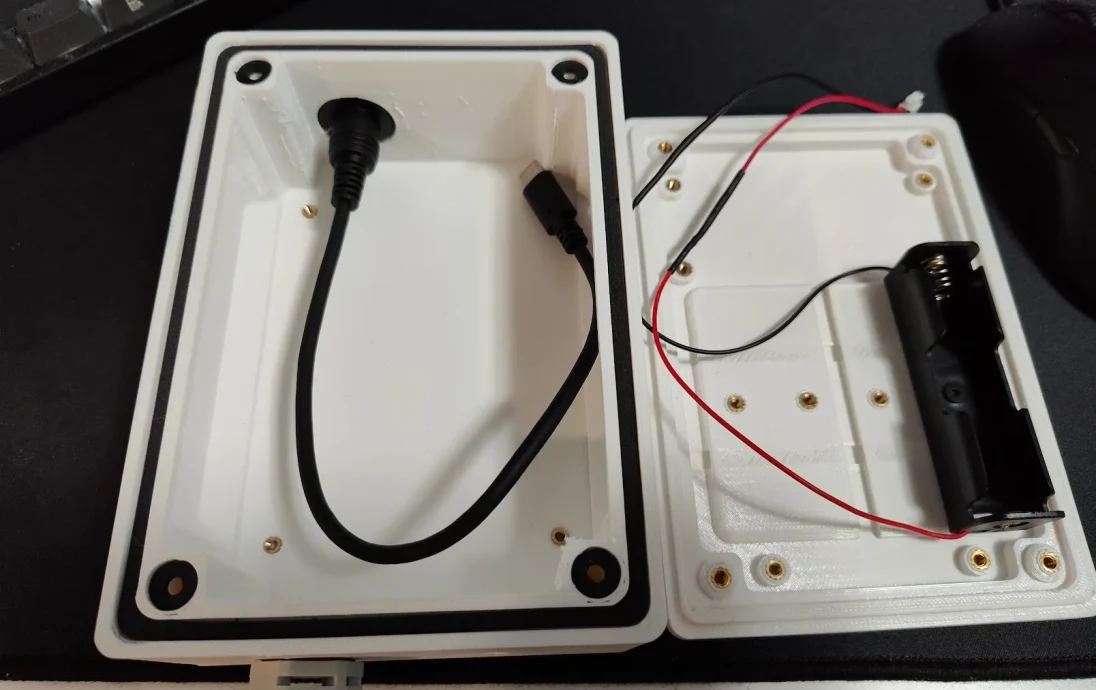

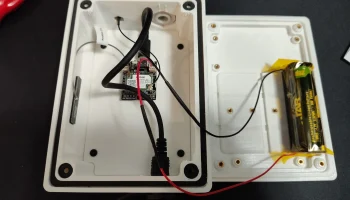

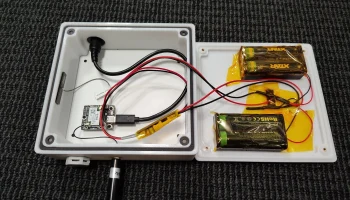

Верхняя часть аккумуляторной батареи рассчитана на установку чехлов 18650 (разумеется, с термофиксирующими вставками) и фиксацию с помощью застежек-молний. Если вы используете корпуса с более чем одной ячейкой, убедитесь, что они расположены параллельно.

Короткие инструкции (правильную спецификацию и инструкции добавлю позже):

Напечатайте нижнюю часть корпуса (из PLA для использования в помещении, из PETG/ASA/ABS для наружного использования).

Напечатайте верхнюю часть корпуса (из PLA для использования в помещении, из PETG/ASA/ABS для наружного использования).

Распечатайте входное отверстие на основе вашего радио (расположение может различаться, отверстия для винтов, положение радио и т. д.)

Распечатайте прокладки. 1 корпус, 4 угла (Varioshore TPU, другие также могут подойти, а для углов можно использовать обычные уплотнительные кольца)

(Необязательно) Распечатайте монтажную пластину. Сейчас у меня загружен только винтовой вариант, но другие выложу позже, когда они будут протестированы и доведены до совершенства.

Вставьте термофиксированные вставки M3 в углы верхней части корпуса, чтобы можно было затянуть его на нижней части корпуса.

Другие вставки для термофиксации могут быть дополнительными, и вы можете использовать сокращенный доступ, но входное отверстие предназначено для коротких вставок для термофиксации M2, а нижняя часть корпуса — для коротких вставок для термофиксации M3. Верхняя часть корпуса включает в себя дополнительные места для вставок для термофиксации, позволяющие в будущем модернизировать, например, схему защиты, MPPT или другие аксессуары.

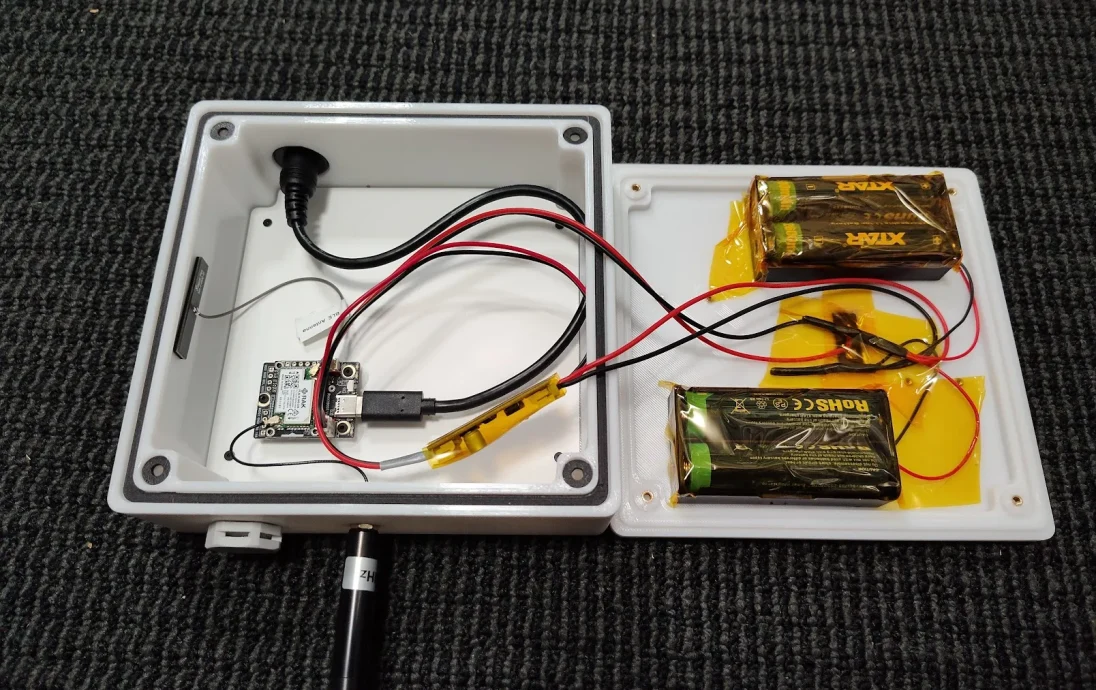

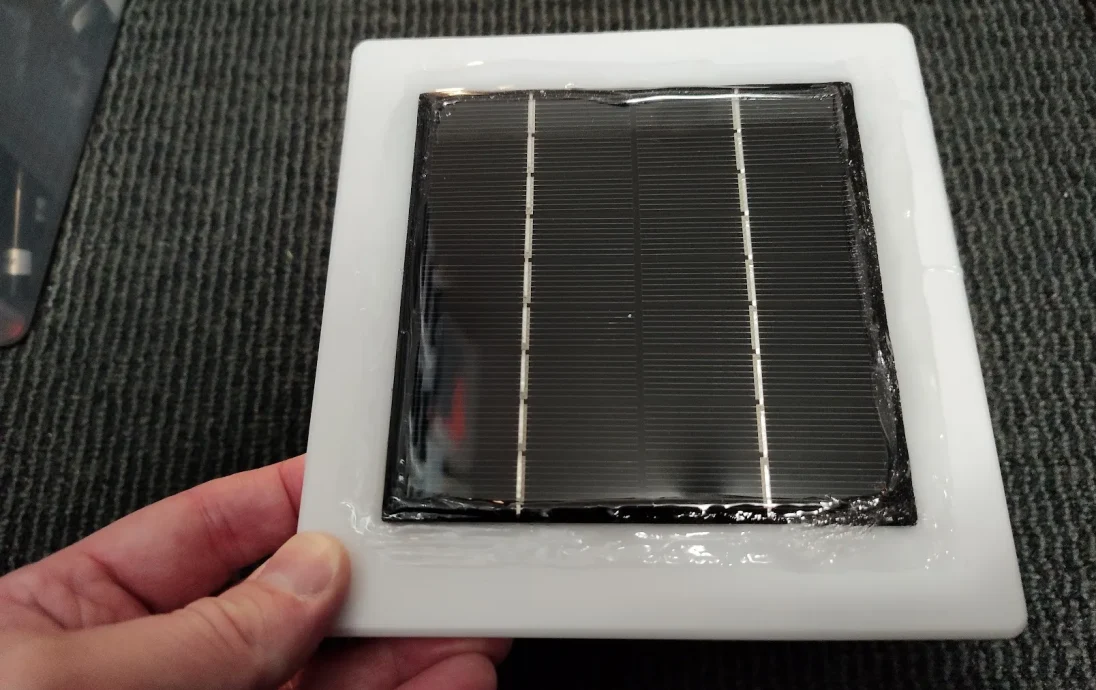

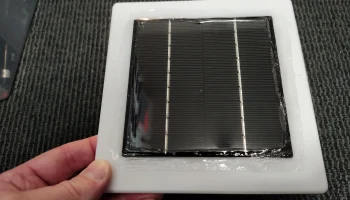

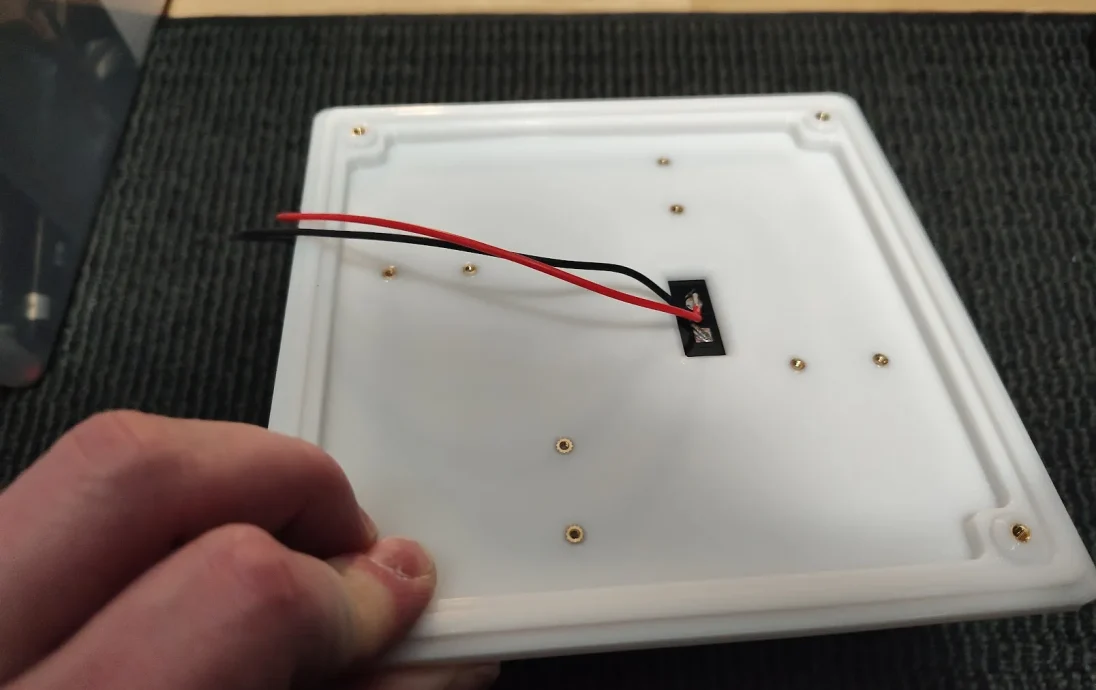

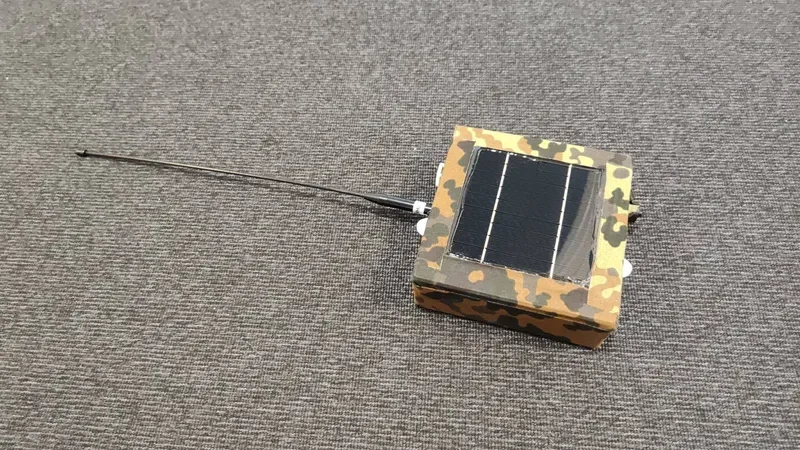

Обновление 9/3: добавлены модели солнечных батарей + изображения. Я использую солнечную панель HY115x115 с Aliexpress. Сначала загерметизируйте силиконом вокруг разъемов (задняя сторона солнечной панели), затем сделайте еще один виток очень близко к краю (5-10 мм), не слишком много силикона. Затем опустите корпус на верхнюю часть панели, используя отверстие для разъема в качестве направляющей (см. рисунок). После того, как силикон немного высохнет, заклейте панель снаружи эпоксидной смолой (см. рисунок). Используйте CN3791 или аналогичный для зарядки и защиты аккумуляторов.

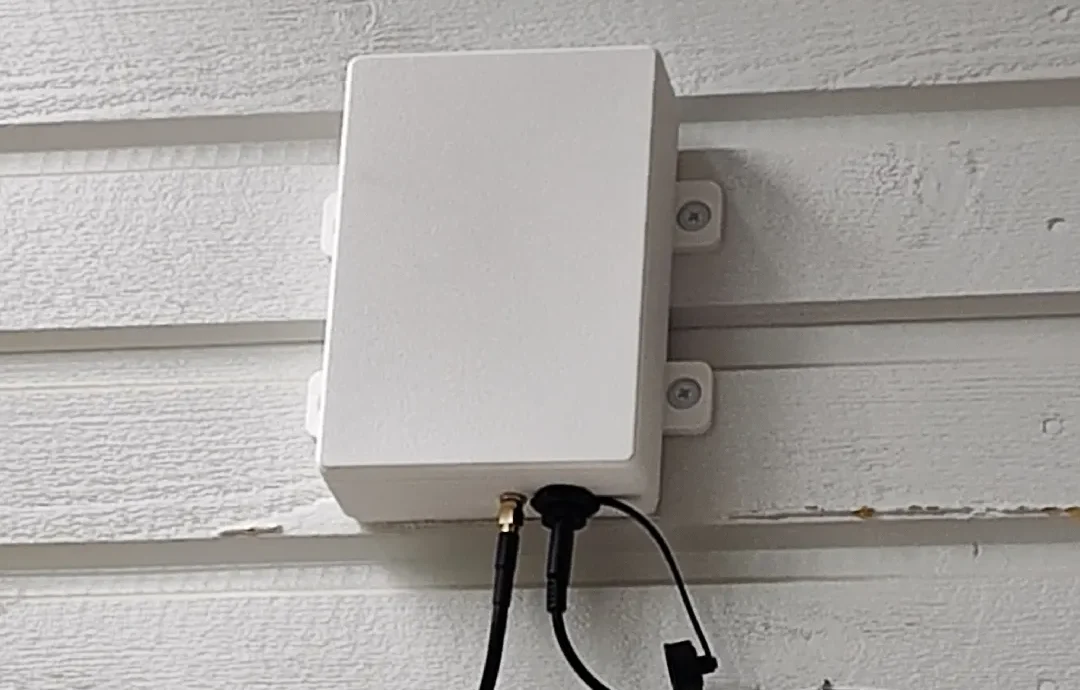

Обновление от 8 се��тября: добавлены монтажные пластины для вертикальных и горизонтальных направляющих/труб/мачт с отверстиями для U-образных болтов (55 мм).

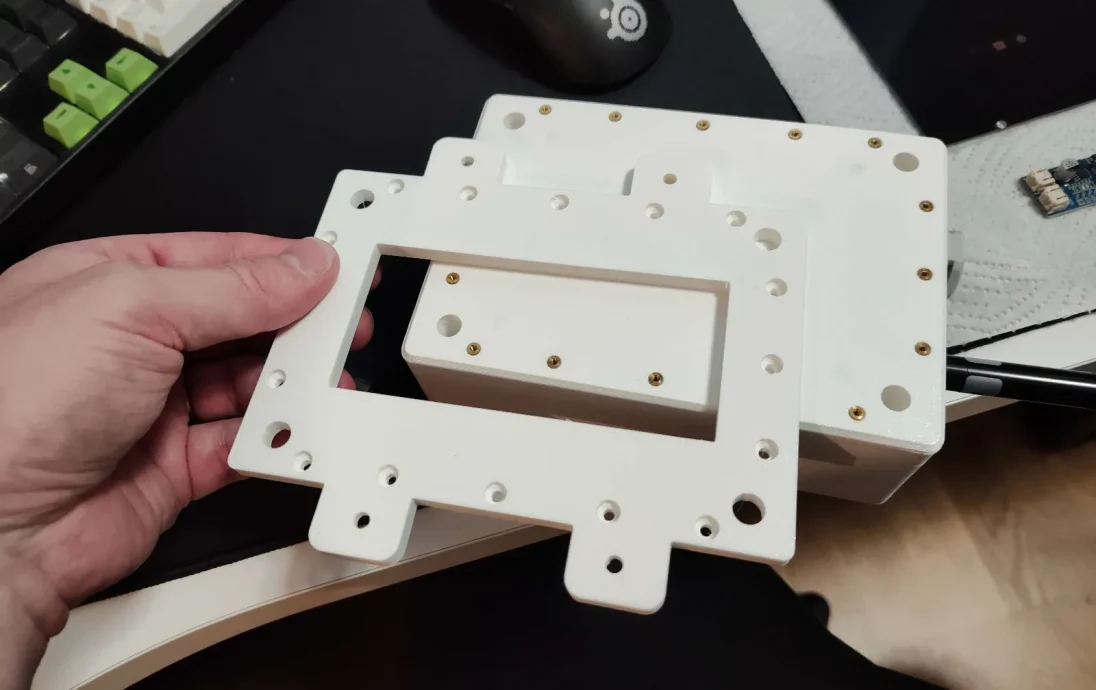

Обновление от 8 сентября: добавлена монтажная пластина для застежек-молний.

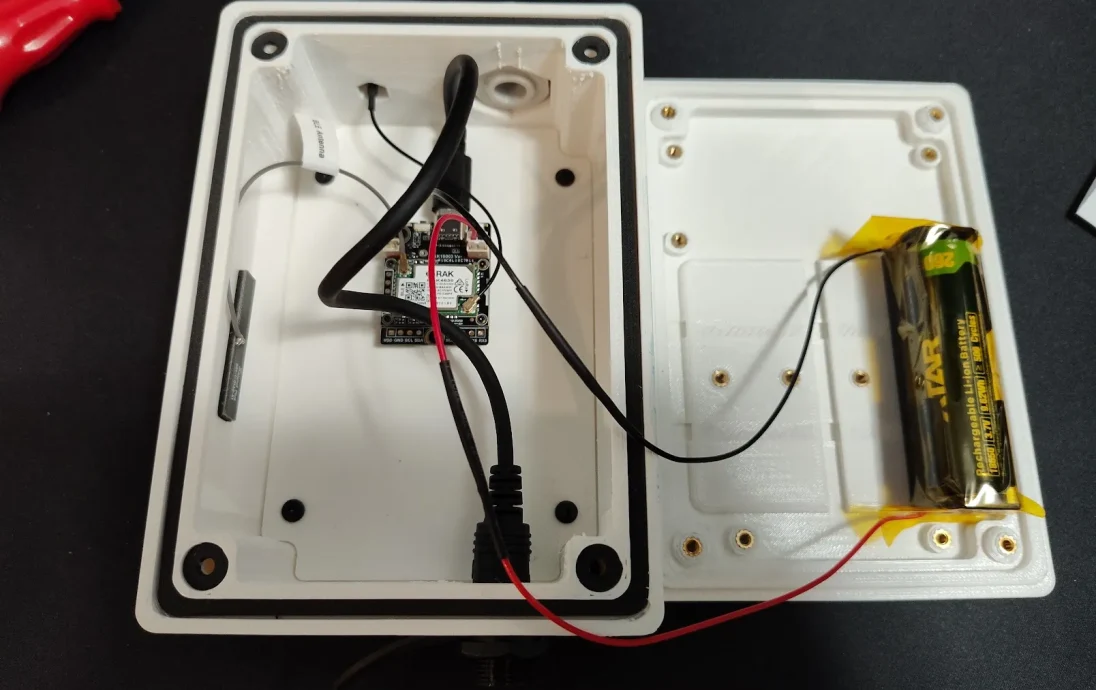

Обновление от 18 октября: добавлен вход для радиоприемника Seeed (+ изображение)

Обновление от 4 ноября: добавлен вход для семян для корпуса солнечной батареи.

Обновление от 30 апреля 2026 г.: общий стандарт для всех моделей, удачного ремикса

В ПРОГРЕССЕ, ОБНОВЛЕНИЯ ПОЗЖЕ

Разъемы, которые подходят:

Вентиляционная заглушка (вариант 1): https://www.aliexpress.com/item/1005005747707166.html M16x1,5

Вентиляционная заглушка (вариант 2): https://www.aliexpress.com/item/1005008646432689.html M16x1,5

Авиационная вилка (общие подключения): https://www.aliexpress.com/item/1005006373847112.html SP13

Ethernet: https://www.aliexpress.com/item/1005008083912199.html Я тестировал YPM20-CAT6-C02YPM20-CAT6-C02.

Переход USB-C: https://www.aliexpress.com/item/1005005507562292.html, есть сотни таких, которые подходят. Другие могут быть лучше, детали с мягкими прокладками у этого продавца не очень хорошие.

Держатели аккумуляторов. Таких тоже сотни. Расстояние должно составлять 20 мм.

https://www.aliexpress.com/item/1005004726098537.html 2 параллельно

https://www.aliexpress.com/item/1005006283625827.html синглы

https://www.aliexpress.com/item/1005005004576756.html 4 слота

Солнечная панель:

https://www.aliexpress.com/item/1005008792044338.html 9В 2Вт 115х115

Солнечное зарядное устройство:

https://www.aliexpress.com/item/1005008401675841.html Выберите версию (напряжение) в зависимости от используемой вами панели.

Базовая модель корпуса, напечатанная из ASA, и прокладки, напечатанные из ТПУ Varioshore, прошли испытания на предельную водонепроницаемость. Корпус был погружен в воду на ночь, и внутри было сухо. Примечание: это было без подключения
