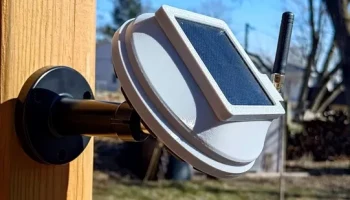

Корпус для уличного солнечного узла Meshtastic rak4631 'U..

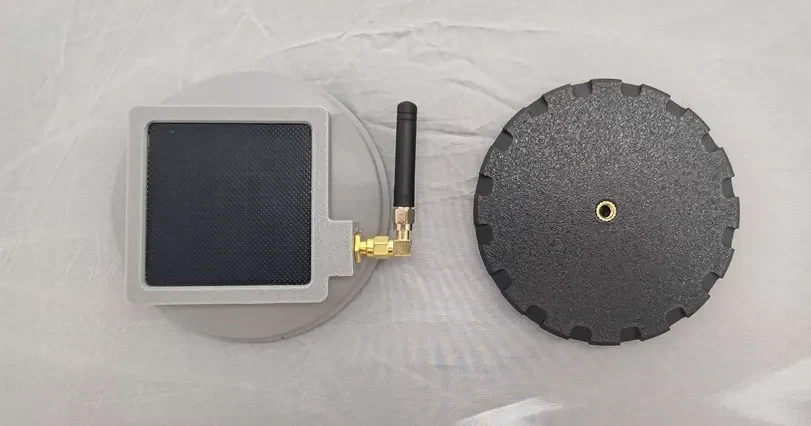

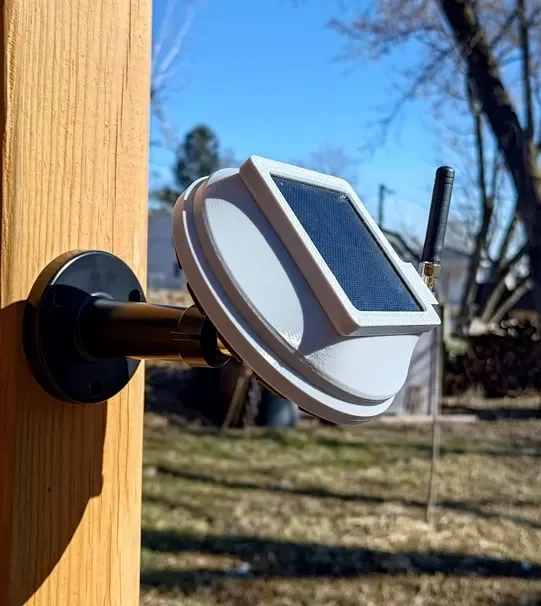

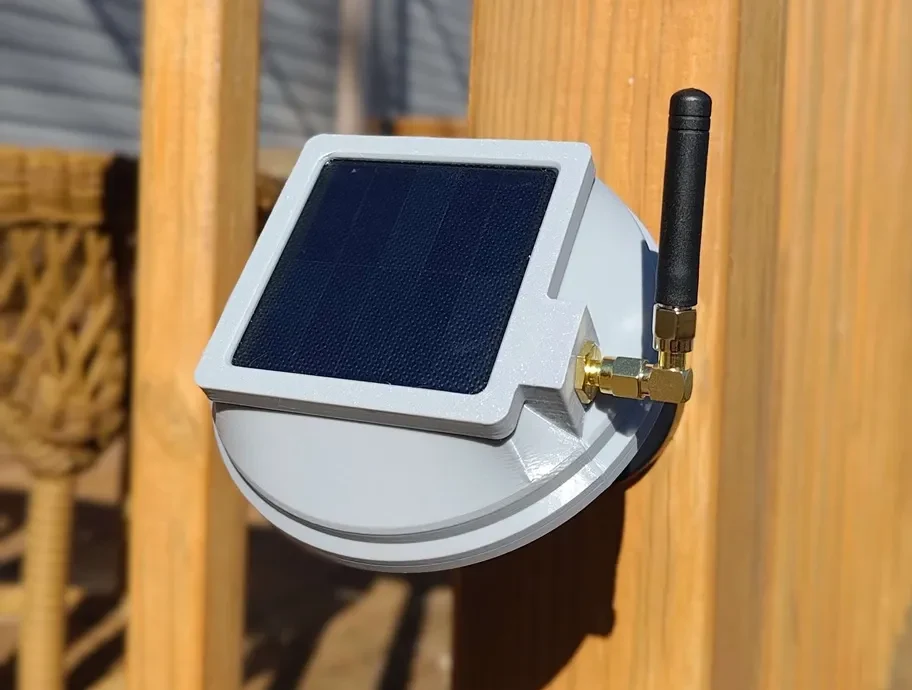

Беспроводной сетчатый узел RAK на солнечной энергии для наружного/внутреннего использования. Совместим с любым креплением для камеры 1/4-20. Отвинчивающееся основание без аппаратных средств обеспечивает легкий доступ для обслуживания.
Будет продолжать обновляться по мере необходимости, чтобы решить любые проблемы или внести улучшения. Обновления проекта можно найти здесь
Журнал изменений
17.02.26
Добавлен второй проход для внешней антенны для дополнительной внешней антенны BLE 2,4 ГГц. Теперь существует две модели основного корпуса в зависимости от того, используется ли внешний BLE.
Убраны проблемные внешние поверхности основного корпуса/упрощена внутренняя пластинчатая полка.
Обновленная монтажная пластина компонента для внешнего прохода BLE.
Очищенная и доработанная монтажная пластина компонентов
Инструкция по сборке обновлена.
Список материалов
Аппаратное обеспечение
КОЛ-ВО
Компоненты
КОЛ-ВО
Нагревательная вставка с резьбой М2, 3 мм х 3 мм.
7
Стартовый комплект RAKwireless Mini Meshtastic US915 RAK19003 + 4631
1
Нагревательная вставка с резьбой 1/4-20, 0,316 x 0,236 дюйма
1
Литий-ионный аккумулятор 18650, предварительно припаянные выводы, JST-PHR, >1500 мАч (я использовал pkcell icr18650)
1
Винты M2 x 6 мм с плоской головкой
7
Солнечная панель Adafruit 5856/Voltaic P123, 5 В, 0,6 Вт, ETFE
1
100% силикон или RTV (предпочтительно)
-
Переходник перегородки SMA F-F
1/2 (доб. BLE)
Многожильный провод 24AWG, длина ~120 мм.
2
Соединительный кабель SMA — IPX MHF1, >/= 7 см
1
Ремешок с тросом на липучке
1
RAK беспроводная антенна для печатной платы Wi-Fi/BLE 2,4 ГГц
1
Адаптер SMA 90 градусов (опционально)
1
��ечать заметок
Для наружного использования настоятельно рекомендуется использовать PETG или ADA.
Для основного корпуса рекомендуется светлый цвет, для базовой пластины подойдет любой цвет.
Никаких опор не требуется, но для основного корпуса может потребоваться внешний/внутренний край в зависимости от вашего принтера.
Время печати при использовании Bambu P1S, 0,16 мм и гироидного заполнения @ 20 составляет около 5-6 часов для всей сборки.
Инструкции по сборке
Добавьте тепловые вставки M2 как в основной корпус, так и в пластину электроники.
При необходимости припаяйте витые провода длиной 120 мм к солнечной панели. При необходимости нанесите непроводящий герметик на места пайки.
Нанесите герметик по периметру внутренней части корпуса. Обязательно нанесите тонкий равно��ерный слой, чтобы избежать растекания.
Аккуратно установите солнечную панель на место. Ориентация не ограничена, если у вас есть достаточно времени, чтобы правильно проложить маршрут.
Слегка надавите на заднюю часть солнечной панели, пока герметик не высохнет достаточно.
Вставьте и затяните адаптер(ы) панели SMA.
Вставьте и затяните кабель(и) SMA-IPX.
Вставьте нагревательные вставки в основной корпус и пластину компонентов.

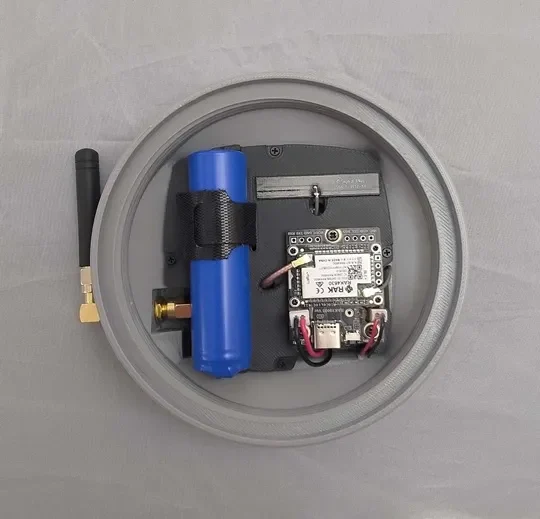

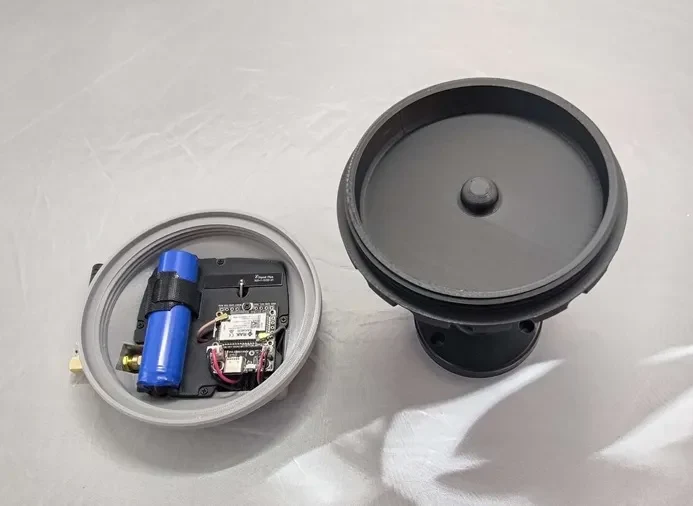

Соберите плату RAK Wireless на плате электроники с помощью 3 винтов M2.
Установите аккумуляторную батарею на пластину с электроникой (соблюдайте правильную ориентацию кабеля). Зафиксируйте ремешком с липучкой.
Добавьте антенну Bluetooth к пластине с электроникой, пропустив кабель через сквозное отверстие. Проложите и подключите к плате RAK. Если вы используете внешнюю антенну BLE, пропустите этот шаг.
Проложите кабель SMA к IPX для LoRa через отверстие на плате электроники, подключите к плате RAK.
Поместите плату с электроникой в корпус, убедившись, что кабели не зажаты, а провода аккумулятора/солнечной батареи проложены правильно.
Закрепите плату электроники 4 винтами M2.
Прикрепите внешнюю антенну LoRa (и антенну BLE, если применимо)
Подключите кабели аккумулятора и солнечной батареи к плате RAK.

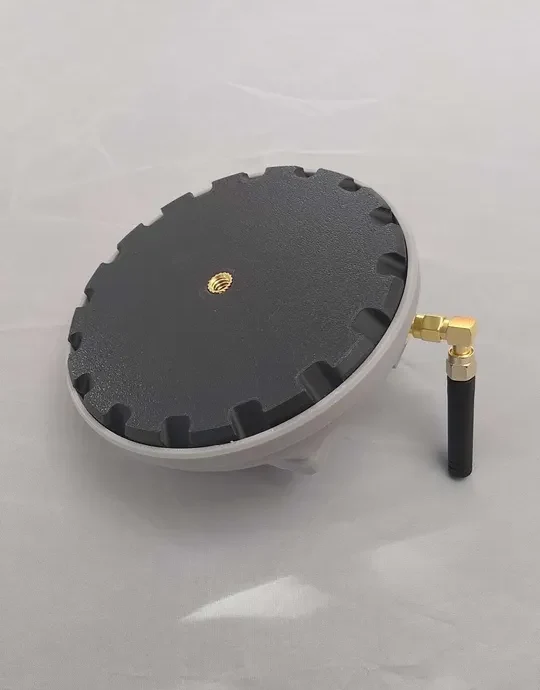

Вставьте нагревательную вставку 1/4-20 в опорную пластину.
Вверните опорную пластину в основной корпус до упора вручную. Не перетягивайте.
