Солнечный узел Meshtastic на крыше автомобиля - универсал..

ОБНОВЛЕННАЯ ВЕРСИЯ ЗДЕСЬ:

Узел Solar Meshtastic / Meshcore Car — любая панельная версия!

Устали от того, что оригинальные солнечные панели постоянно распродаются? Я переделал этот потрясающий низкопрофильный автомобильный узел, чтобы вы могли использовать любую солнечную панель на 5 В, какую захотите!

Эта конструкция сохраняет гладкий аэродинамический профиль, идеально подходящий для установки на крыше, обеспечивая при этом полную гибкость. В качестве дополнительной опции я также включил свой собственный нижний лоток Heltec V4.

⚡ Совет по питанию: Heltec V4 энергоемок — для надежной работы я рекомендую панель мощностью 10 Вт. Для более легких сборок отлично подойдут варианты мощностью 6 Вт, представленные ниже.

Я также поместил сюда два аккумулятора 18650!

Рекомендуемые солнечные панели (все 5 В, 6 Вт)

Высокопроизводительный монокристаллический источник питания 5 В, 6 Вт https://amzn.to/4uXdj7g

Мини-солнечная панель USB 5 В, 6 Вт https://amzn.to/3Pt1mWA

FlexSolar, 1 упаковка, мини-USB на солнечной батарее https://amzn.to/47ldOh7

FlexSolar, 2 упаковки мини-USB-солнечной панели https://amzn.to/4daPwKq

Солнечная панель — https://amzn.to/4kRqXnx

Другие необходимые детали

Магниты — https://amzn.to/4kKEKw4

Винты М3 https://amzn.to/3NO7MyR

Heltec V4 и GPS — https://amzn.to/4aMBegn

Разъем N-типа — https://amzn.to/3ZMWugX

Антенна N-типа — https://amzn.to/4aIK2nh

ЕСЛИ ИСПОЛЬЗУЕТЕ SMA — Muzi Works — лучший вариант! https://amzn.to/3NHuJE0

Аккумуляторный сварочный аппарат — https://amzn.to/4ay6Rv6

Силиконовая лента Rokland — https://store.rokland.com/products/tape-helium-antenna-and-coaxis-cable-self-fusing-silicone-heat-water-proof

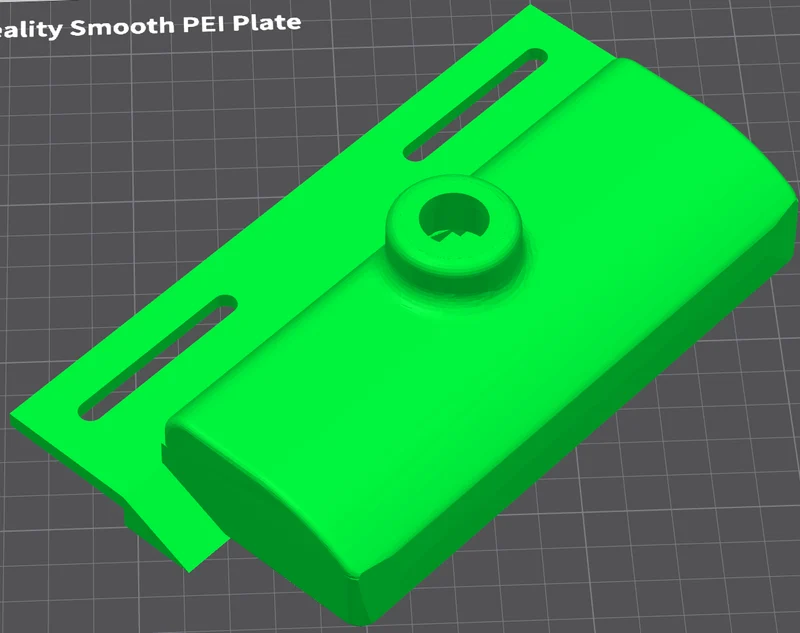

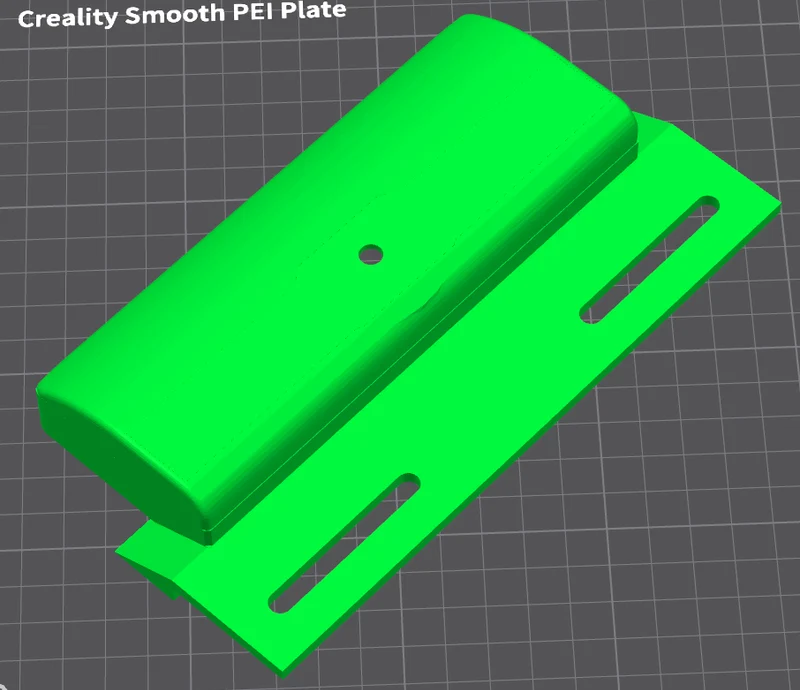

Печать и сборка

Вам понадобится:

1× Топ

1× Нижний (выберите нужную вам версию устройства)

1 × прокладка ТПУ (для защиты от атмосферных воздействий)

2 × проставки

Я печатал с заполнением 25% с помощью ASA.

Просто выберите понравившуюся верхнюю и нижнюю части, вставьте электронику, добавьте панель, и вы готовы к надежным автономным действиям Meshtastic или Meshcore на дороге!

Печатайте из прочных материалов (рекомендуется ASA для использования на открытом воздухе). Низкий профиль помогает снизить сопротивление ветра и выглядит аккуратно на любом автомобиле.

Если вы сделаете такую, мне бы очень хотелось ее увидеть — напишите Make и дайте мне знать, какую панель вы использовали! Вопросы? Спрашивайте в комментариях.
