Универсальная панель солнечных батарей камеры Shyueda Bli..

Отрежьте плоскую заднюю крышку оригинальной солнечной панели, оставив обод прямоугольной формы, по которому можно надевать корпус. Удалите всю существующую электронику и припаяйте выход панели к понижающему преобразователю, настроенному примерно на 5,75 В, если вы используете солнечный контроллер заряда CN3065, поскольку панель выдает напряжение значительно выше 7 В.

Внутренние кронштейны для компонентов отсутствуют. Я использовал два слоя вспененного двустороннего скотча, чтобы прикрепить понижающий преобразователь и контроллер солнечной зарядки к задней части панели, затем клей B7000, чтобы прикрепить двойную батарею типа 18650 емкостью 5200 мАч к внутренней части корпуса. Отверстие для антенны рассчитано на разъем SMA, и я использовал комплект Seeed NRF52850/sx1262, который висит свободно, поэтому я могу легко подключить кабель USB C для прошивки, но вы можете использовать любую плату, которая вам нравится.

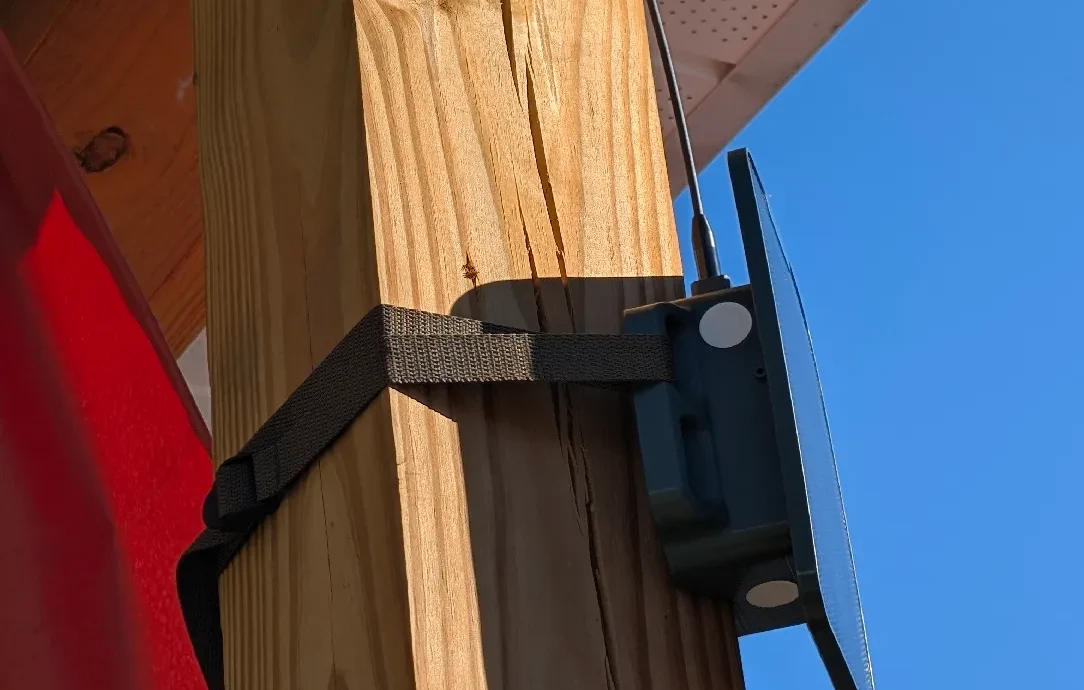

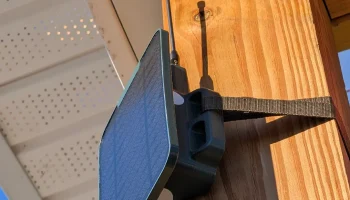

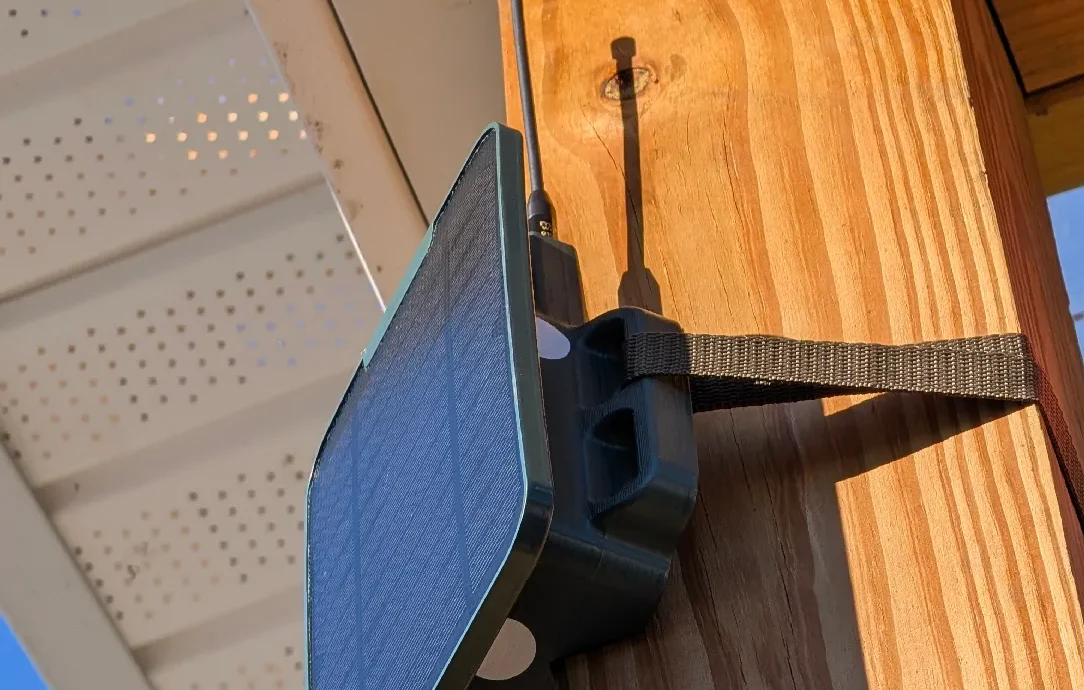

Я просверлил по одному отверстию с каждой стороны в корпус�� и в существующем прямоугольном крае панели для винтов, чтобы скрепить все вместе, и ремней от камеры слежения, чтобы установить ее. Его можно установить на поверхность, на угол квадратного столба или на трубу. Я больше не пытаюсь сделать водонепроницаемыми солнечные корпуса, напечатанные на 3D-принтере, после небольшого успеха. Вместо этого я покрываю каждый электронный компонент конформным покрытием и просверливаю 2 боковых отверстия и 1 нижнее отверстие, которые закрыва�� вентиляционными наклейками из политетрафторэтилена, предназначенными для выращивания грибов в шариковых банках. Это обеспечивает воздухообмен без улавливания конденсированного водяного пара. Горячий клей в конечном итоге всегда выходит из строя, поэтому, если вы смелы и решаете попробовать сделать его водонепроницаемым, а не проветривать, используйте что-нибудь получше, например силикон или больше B7000. После этого замаскируйте поверхн��сть панели и покрасьте или покройте ее Flex Seal.
