Harbour Breeze Solar RAKwireless WisBlock Meshtastic Node...

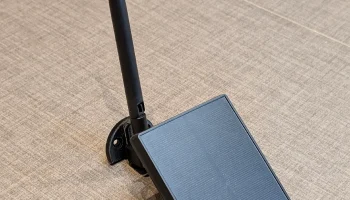

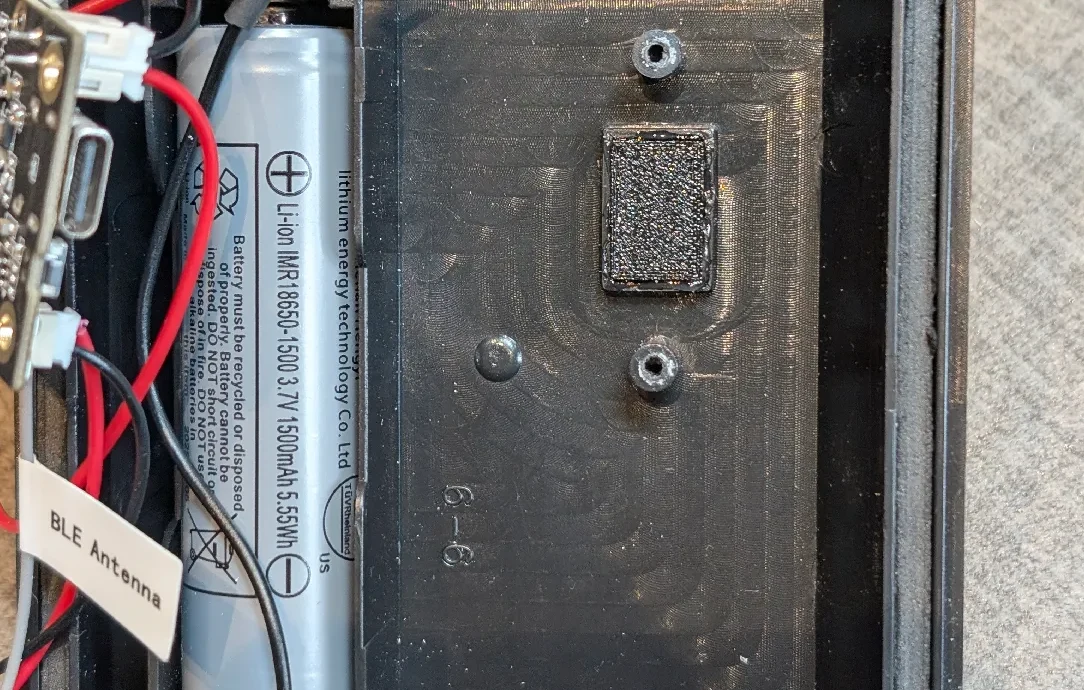

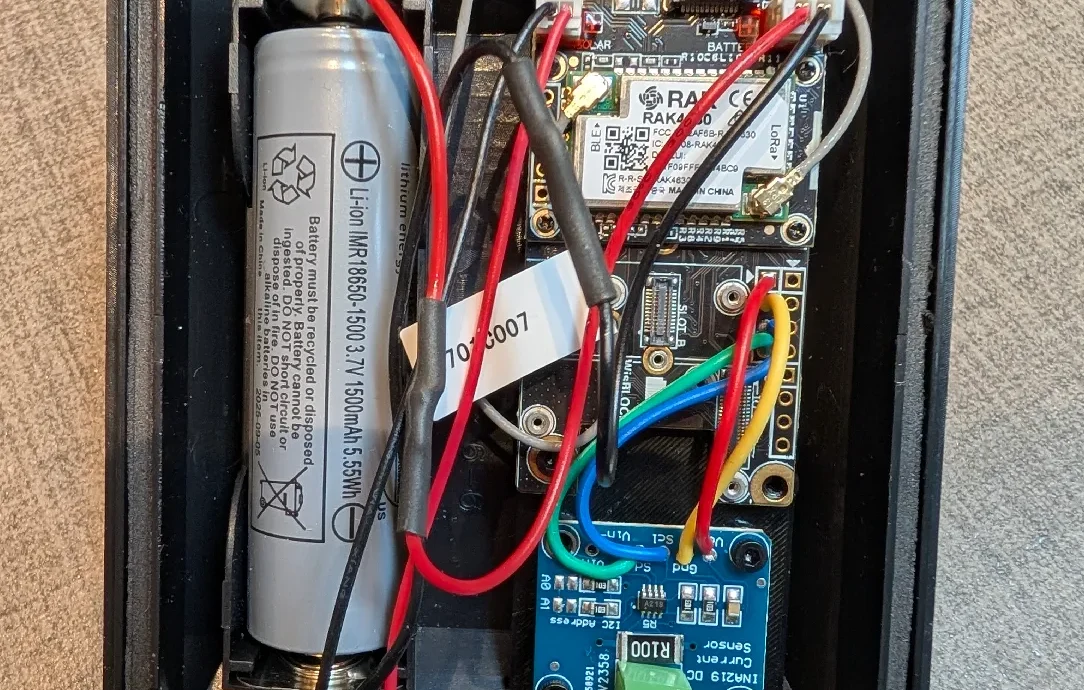

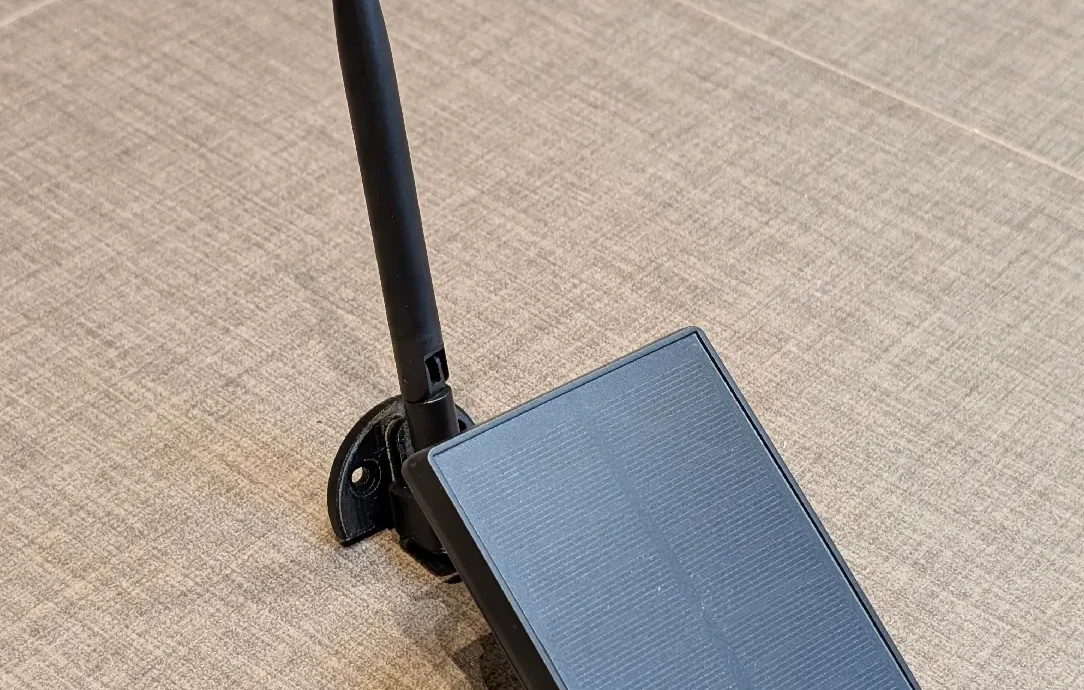

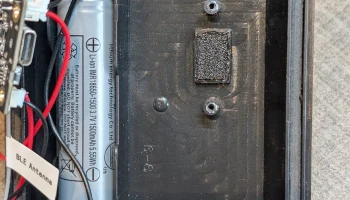

Существует множество отличных руководств и 3D-моделей, которые помогут вам преобразовать солнечный фонарь Harbour Breeze (https://www.lowes.com/pd/Harbor-Breeze-1-Watt-Black/5015598033) в Meshtastic Node. Если вы делаете это с системой RAK WisBlock, это крепление поможет вам поддерживать порядок в ваших внутренних устройствах. Я включил в свою конструкцию датчик тока INA219 для контроля солнечной зарядки, чтобы на креплении было место для него. Если вы не используете INA219, вы можете просто игнориров��ть эти дыры, и это ни на что не повлияет. Я также включил вилку для выключателя питания, которую вынул из солнечного фонаря. Поставить заглушку оказалось проще, чем залить все это герметиком. Я приклеил заглушку с большим количеством E6000, так как вроде все работает.

В этом дизайне вы увидите две версии крепления. Мне больше всего нравится тот, который не вкручиваетс��. Это крепление просто надевается на существующие винтовые крепления и обеспечивает больше внутреннего свободного пространства для проводки. В частности, разъем аккумулятора расположен довольно высоко. Если вы действительно хотите прикрутить крепление к корпусу, я включил модель под названием «RAK 4631 Mount Screw», которую можно прикрепить с помощью существующих винтовых креплений. Если вы закрепите плату с помощью винтов, вы можете использовать те же винты, которые изначально были в блоке Harbour Beach, чтобы прикрепить плату переключателя.

Отпечатки должны быть легкими. Никакие опоры не нужны. Заливка не имеет особого значения, поскольку все очень тонкое. Я бы использовал достаточно прочную нить, поскольку все винты имеют собственную резьбу. Я использовал PETG, и он работает хорошо. Монтажные отверстия WisBlock и INA219 предназначены для винтов M2x4. Я не уверен, что все четыре винта на каждом компоненте действительно необходимы для стационарного использования.

Я включил файлы OpenScad, если вы хотите что-то изменить.
