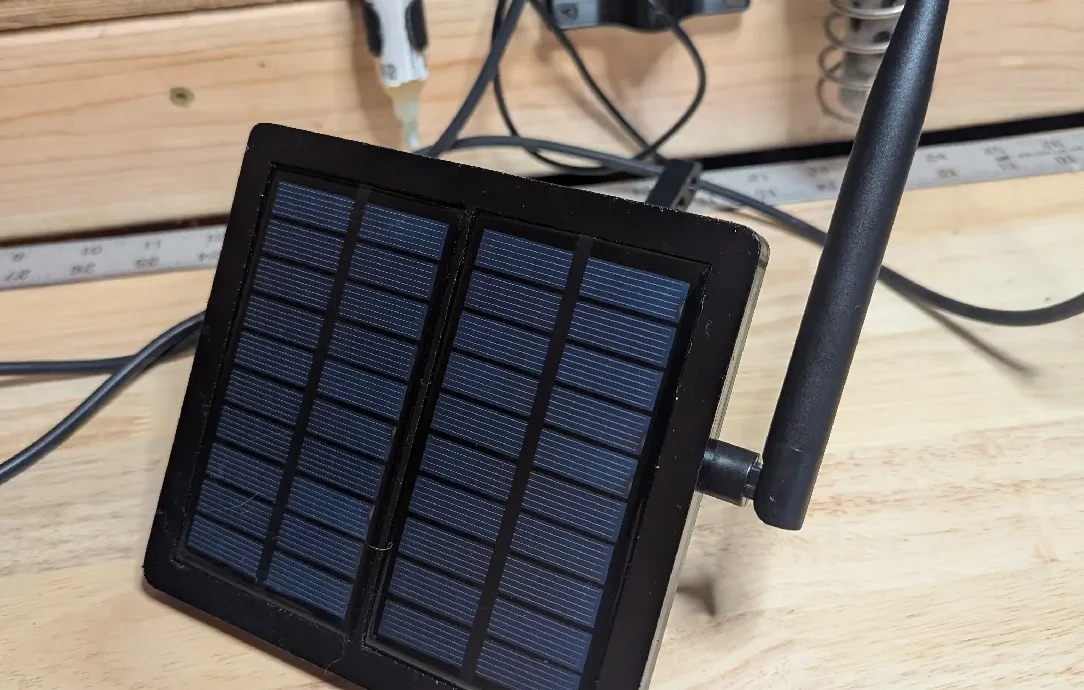

Солнечный сетчатый узел

Солнечный сетчатый узел
Непечатный список деталей

Стартовый комплект RAKwireless WisBlock Meshtastic US915 Base RAK19007 + Core RAK4631

Антенна LoRa 915 МГц

3,7 В, 2000 мАч Lipo аккумуляторная батарея

Микросолнечные панели (x2)

2-контактный разъем JST Micro ZH 1,5

Гайки термовставки M3 (4 шт.)

Гайки термовставки M2,5 (4 шт.)

Винты M3x6 (4 шт.)

Винты M3x16 (4 шт.)

Гайки М3 (4 шт.)

Шайбы М3 (x12)

Винты М5, гайки, шайбы (зависит от конфигурации монтажа)

Водостойкий герметик/клей

Двусторонний скотч (не обязательно)

Сборка

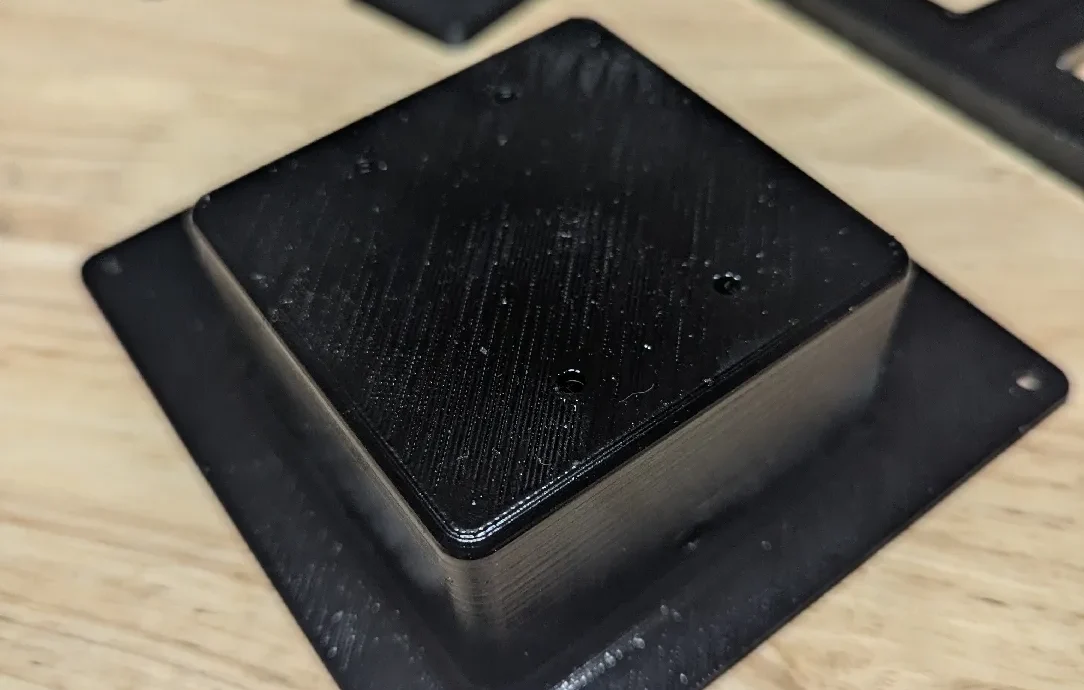

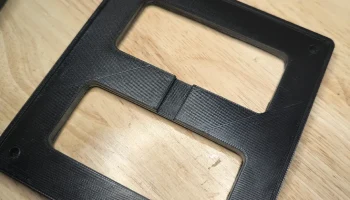

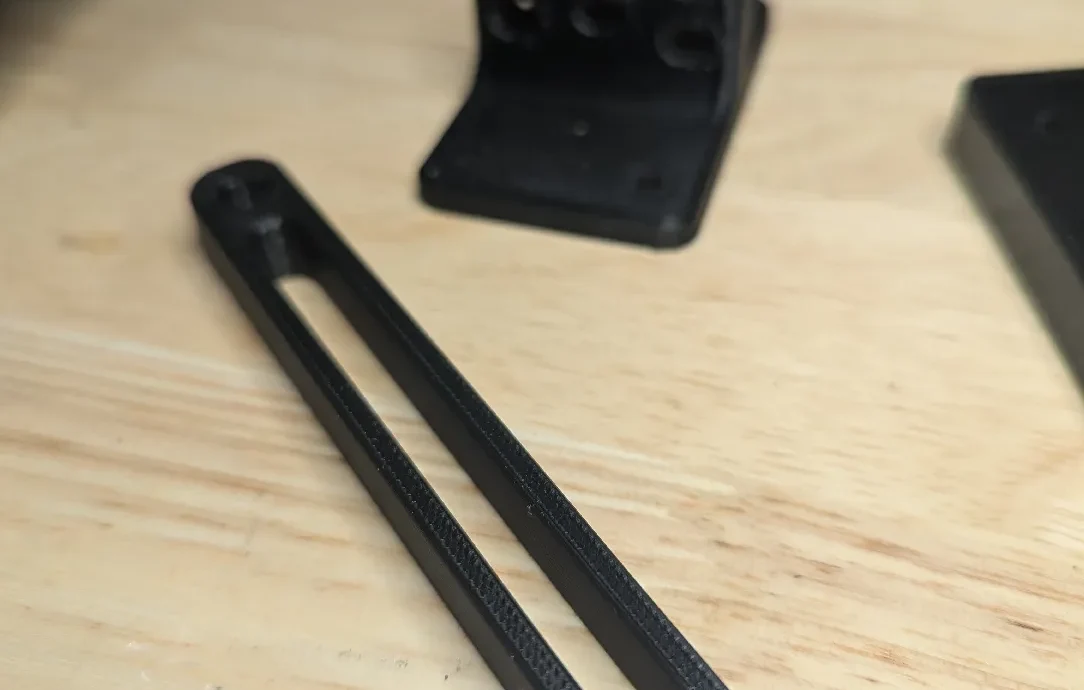

Распечатайте все необходимые детали

Прошейте и настройте WisBlock по вашему желанию (рекомендуется режим маршрутизатора или ретранслятора)

Установите термофиксированные вставки M3 и M2,5 в печатные детали.

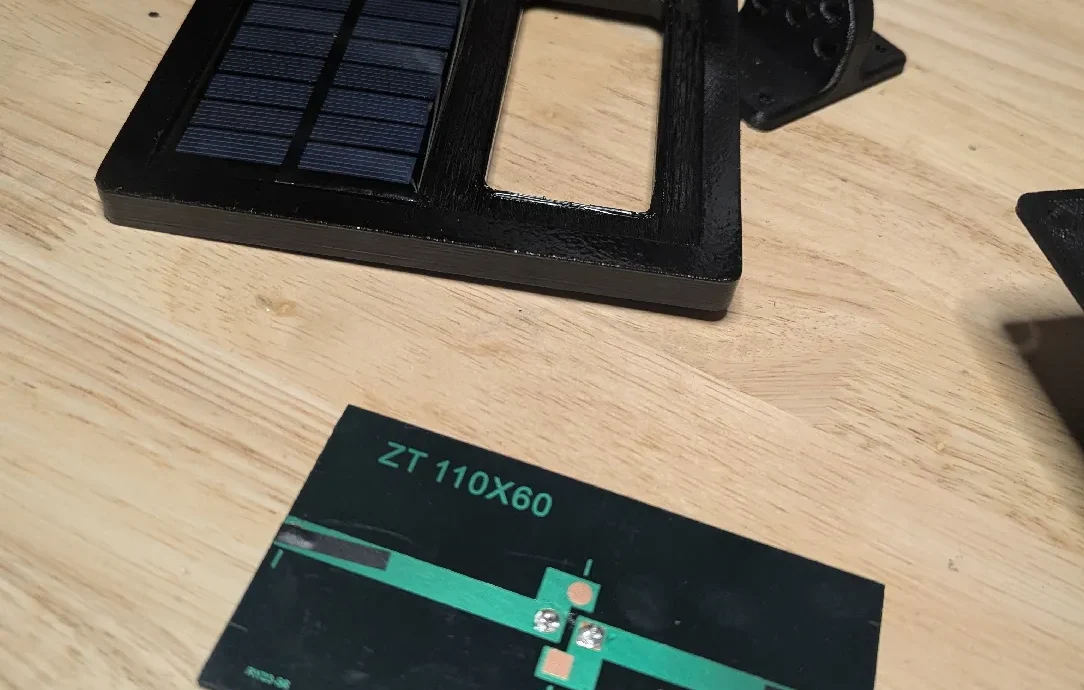

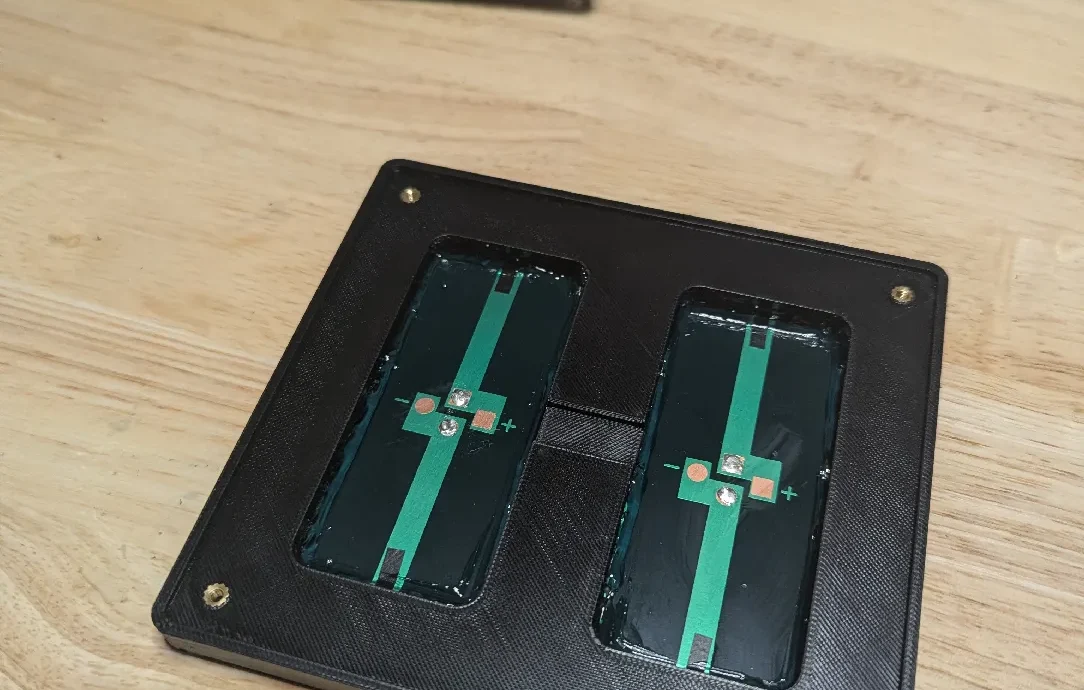

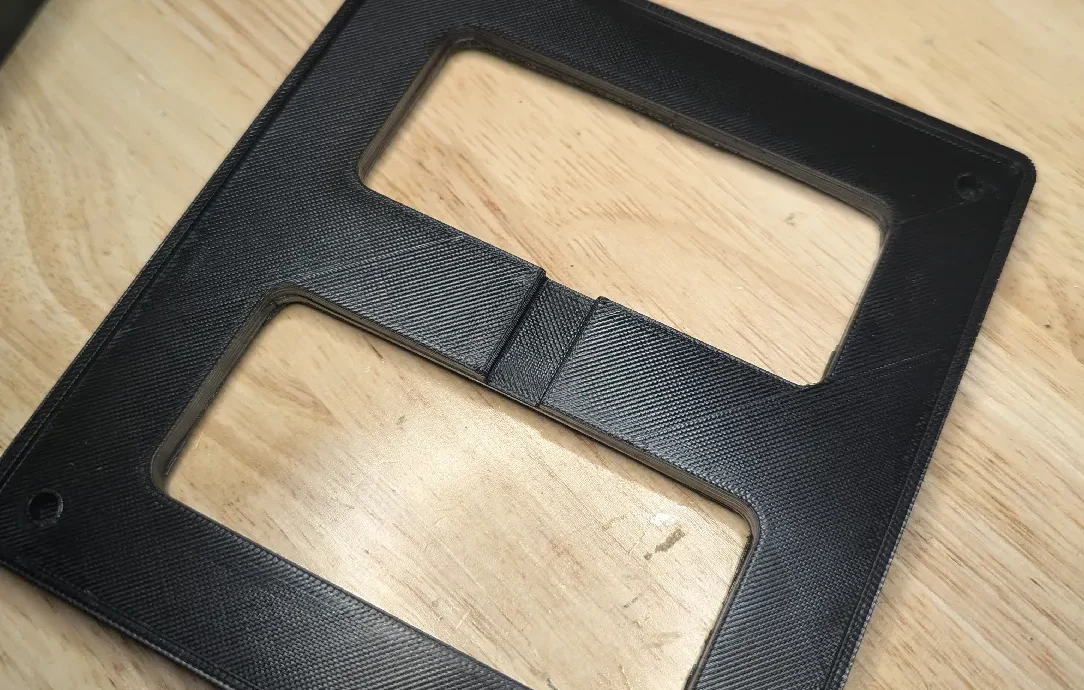

Приклейте солнечные панели на место и дайте клею полностью затвердеть.

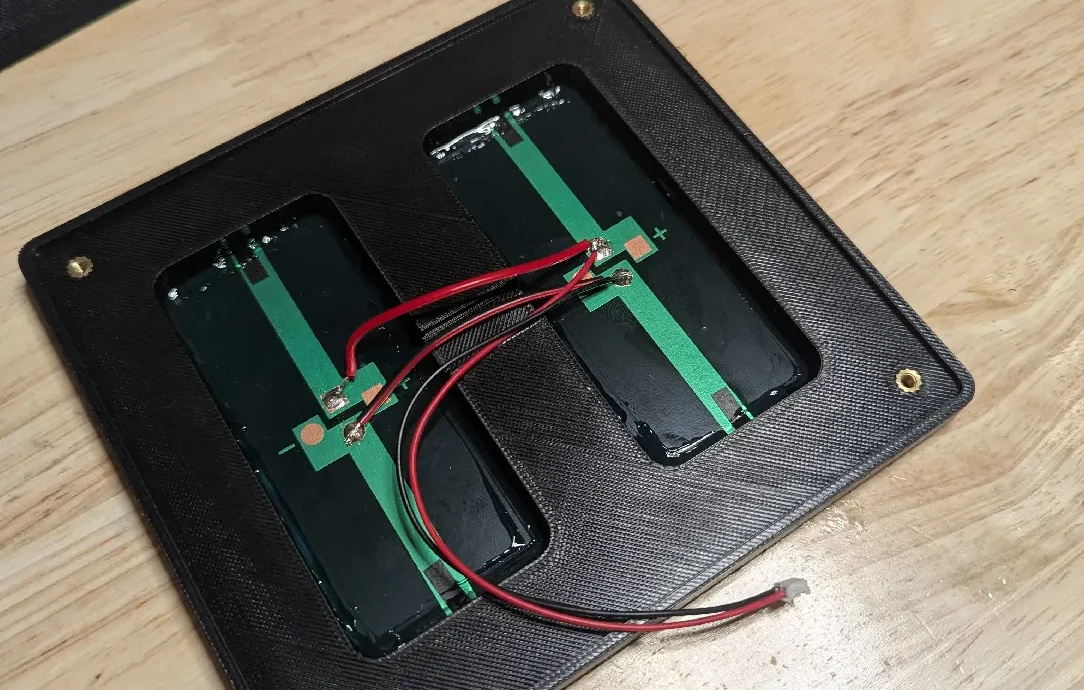

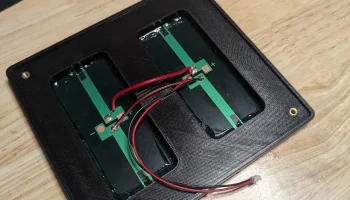

Подсоедините разъем Micro ZH к выводам солнечной панели.

Закрепите аккумулятор на нижней части основного корпуса с помощью двустороннего скотча.

Установите антенный разъем SMA в предназначенное для него место.

Установите плату RAK WisBlock и закрепите ее винтами из комплекта.

Подключите аккумулятор, антенну и солнечные панели к плате.

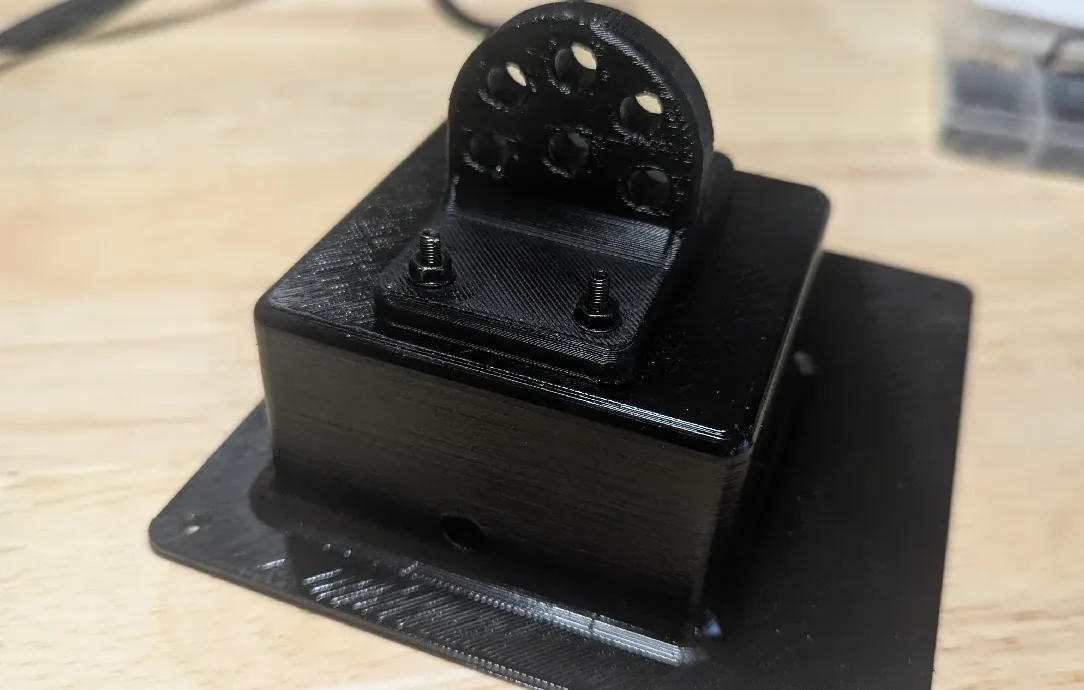

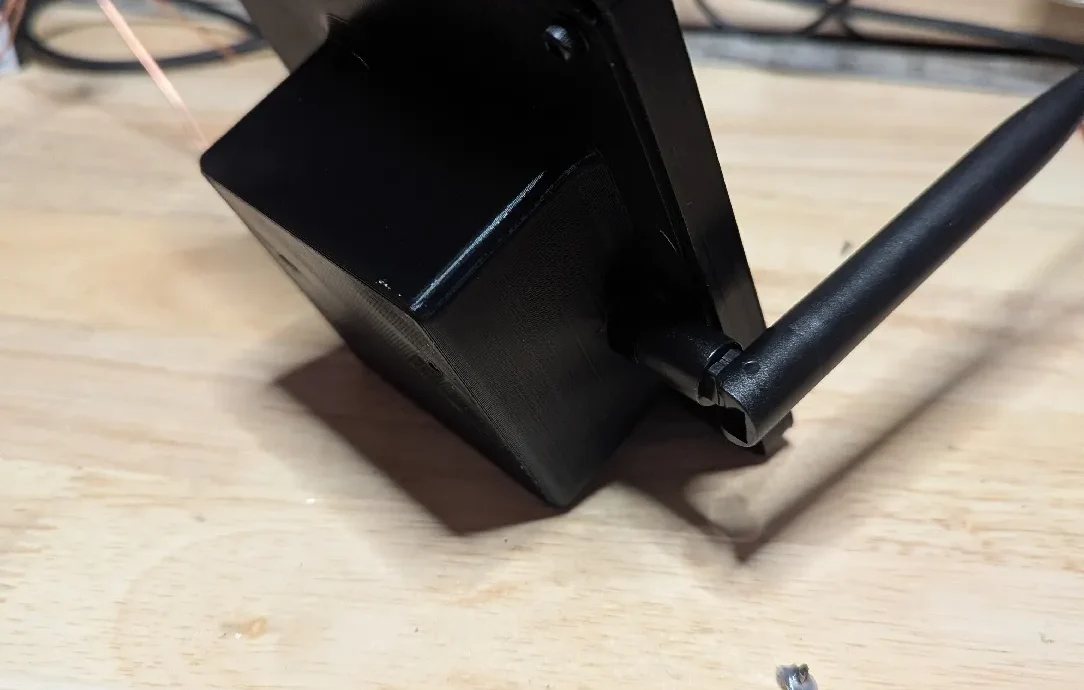

Собрать корпус

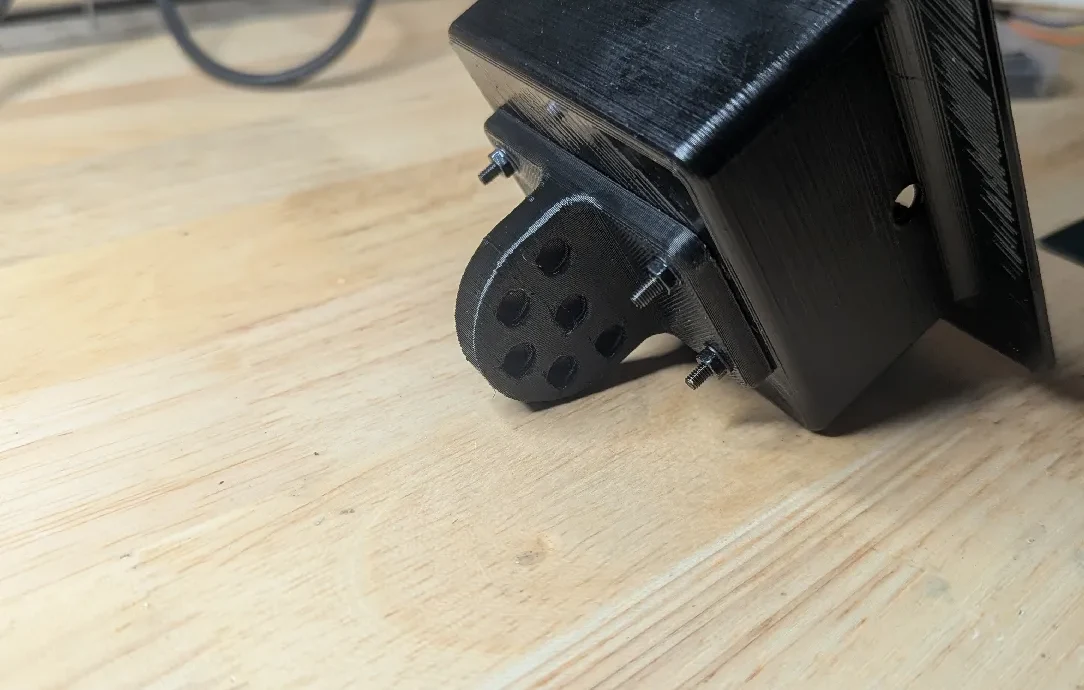

Добавьте крепежные детали (винты M5, гайки и шайбы), необходимые для вашей установки.
