Направленная антенна LoRa Meshtastic Yagi-Uda, 868 МГц.....

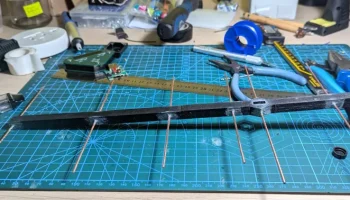

Это направленная антенна LoRa Meshtastic Yagi-Uda 868 МГц с 6 элементами и квадратной стрелой. На самом деле рассчитано на 869МГц, так как это ближе к реальной рабочей частоте мештастика в UE). Размеры взяты из широко известного онлайн-калькулятора антенны DL6WU Yagi-Uda. Теоретическое усиление составляет 11,1 дБи (приблизительно).

Как я это разработал
Рецепт размеров антенны из калькулятора

Калькулятор
Лонг-яги DL6WU

Форма ведомого элемента (диполя): Прямой
Форма элемента: Круглая

Частота f: 869 МГц
Длина волны λ: 345 мм
Диаметр элемента d: 1,7 мм
Сторона стрелы D: 10 мм

Общее количество элементов: 6
Длина стрелы: 319 мм
Усиление: 11,1 дБи (прибл.)

Длина отражателя R: 168 мм
Положение отражателя R = 0

Длина диполя F: 162 мм
Положение диполя F (R-F): 69 мм
Зазор в точке соединения g <= 4,6 мм

Длина D1: 151 мм
Положение директора D1 (R-D1): 94,9 мм
Расстояние F-D1: 25,9 мм

Длина D2: 150 мм
Позиция директора D2 (R-D2): 157 мм
Расстояние D1-D2: 62,1 мм

Длина D3: 148 мм
Позиция директора D3 (R-D3): 231 мм
Расстояние D2-D3: 74,2 мм

Длина D4: 146 мм
Позиция директора D4 (R-D4): 317 мм
Расстояние D3-D4: 86,2 мм

Элементы на диэлектрической стреле.
Коррекция стрелы не учитывается.

Если вы не уверены в размерах или расположении проводов, взгляните на файл DL6WU_yagi_antenna_cad_v8_with_wires_pre_boolean.3mf в этом проекте. Это законченная модель антенны с проволочными элементами. Там можно проверить длину проводов. Конечно, не распечатывайте этот файл на 3D-принтере :)

Подготовка

Я использовал медную проволоку диаметром примерно 1,7 мм. Если у вас провод другого сечения, вам придется немного доработать модель и пересчитать размеры в калькуляторе.

Проволока

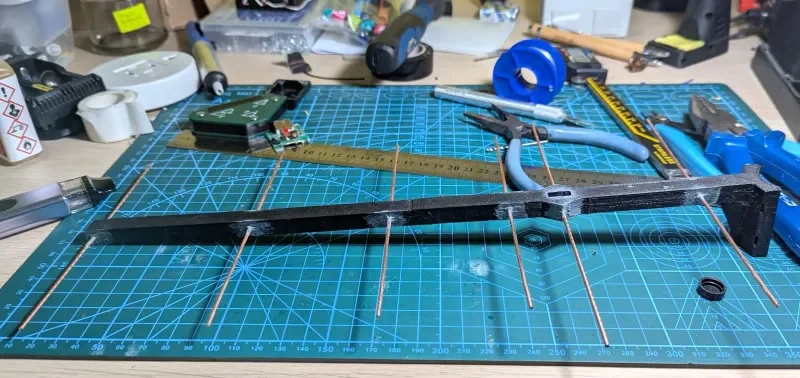

Проволоку необходимо выпрямить и отрезать до указанной выше длины. Затем пропустите отдельные провода через отверстия в 3D-принтере (отверстия уже расположены правильно). Возможно, вам придется вручную немного расширить отверстия, чтобы провод мог пройти через них с небольшим сопротивлением. После идеального центрирования провода относительно оси антенны (пригодятся штангенциркуль и угольник), я предварительно прикрепил провод с помощью цианакрилата/суперклея. После высыхания я снова зак��епил стыки двухкомпонентным смоляным клеем.

Сигнальный кабель

Сначала я закрепил антенный кабель кабельными стяжками. Затем, после очистки, припаял экран и сигнальный кабель к двум проводам «F», т. е. активным элементам антенны. Место пайки я также закрепил термоусадочной трубкой. На фото показана установка антенного кабеля перед пайкой.

Вот окончательное соединение после пайки и закрепления. Помните, что в проводе активного элемента/диполя имеется зазор (фактически два провода справа и слева): Зазор в точке соединения g <= 4,6 мм. Этот зазор лучше всего проверять штангенциркулем; для удобства в 3D модели для этого есть специальное окно.

Все вместе

Я соединил две части 3D-отпечатка с помощью двухкомпонентного смоляного клея. После высыхания покрасил всю деталь слоем прозрачного акрилового лака. Лак защитит и медь, и припой от атмосферных воздействий.

Стоит посмотреть

Посмотреть видео — не мое!
Моя антенна отличается от той, что на видео, но само видео посмотреть стоит, так как оно содержит много интересной информации о конструкции такой антенны.

Крыша

Прикрепить антенну к мачте можно с помощью кабельных стяжек; Для этой цели в ножке имеются две прорези. Обычно чем выше, тем лучше.

Результаты

В моем районе самый дальний сигнал, который я получил, находился на расстоянии более 270 км. Однако результаты у всех могут различаться в зависимости от местности, радио, длины кабеля, точности конструкции и т. д. Я тестировал свою антенну всего несколько дней.
