Чехол MESH NUGGET 2x2x3 см Xiao NRF для узлов MeshCore и ..

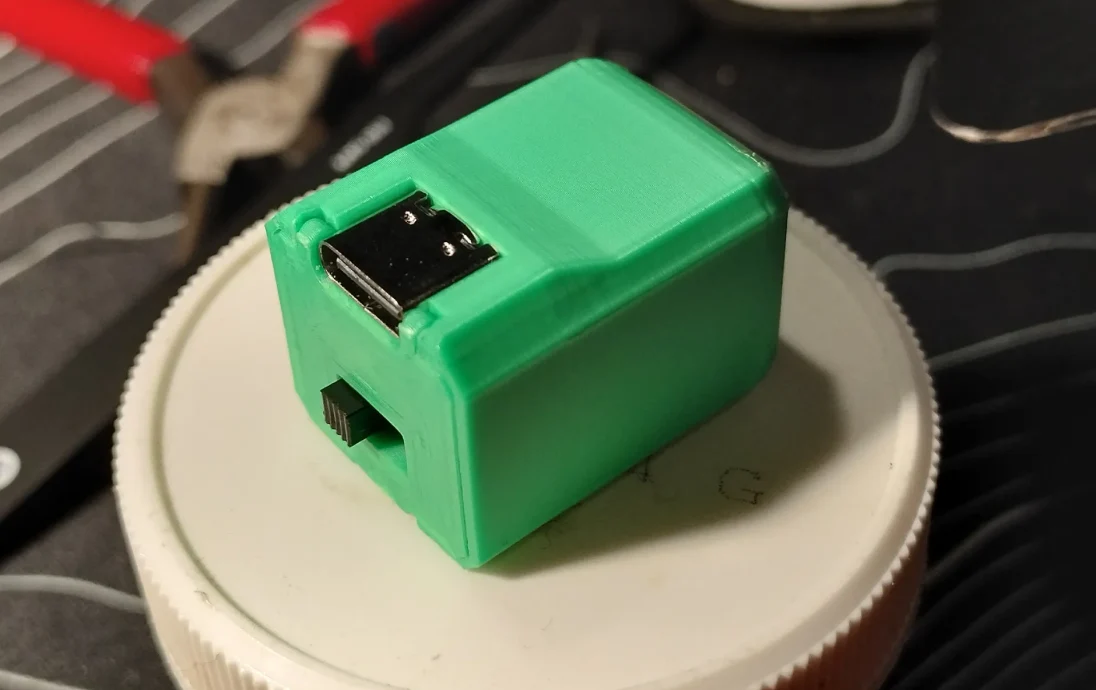

Существует множество сборок узлов на выбор. Но что, если вам не нужны какие-либо из этих функций, таких как дальность действия или время автономной работы, и вы просто хотите что-то действительно очень маленькое? Вот кусок пластика, который можно надеть на комплект Seeed и назвать его узлом.

Особенности:

СМОЛ

Возможно, часы автономной работы

Переключатель батареи

Отверстия для ожерелья

Характеристики узла:

Размер: SMOL (подходит 2х2х3см)

Стоимость: СМОЛ

Потребляемая мощность: СМОЛ

Диапазон: СМОЛ

Основные части:

Комплект XIAO nRF52840 и Wio-SX1262 для Meshtastic

501225 Аккумулятор 110 мАч, 3,7 В. Вытащите его из вейпа ;)

Ползунковый переключатель SS-12F15

Дополнительные части:

Нагревательная лента 1/2 дюйма или 10 мм

Супер клей

Тонкая плетеная проволока

Инструкции по печати:

Рекомендуется и, возможно, потребуется сопло диаметром 0,2 мм.

Стандартные настройки должны подойти.

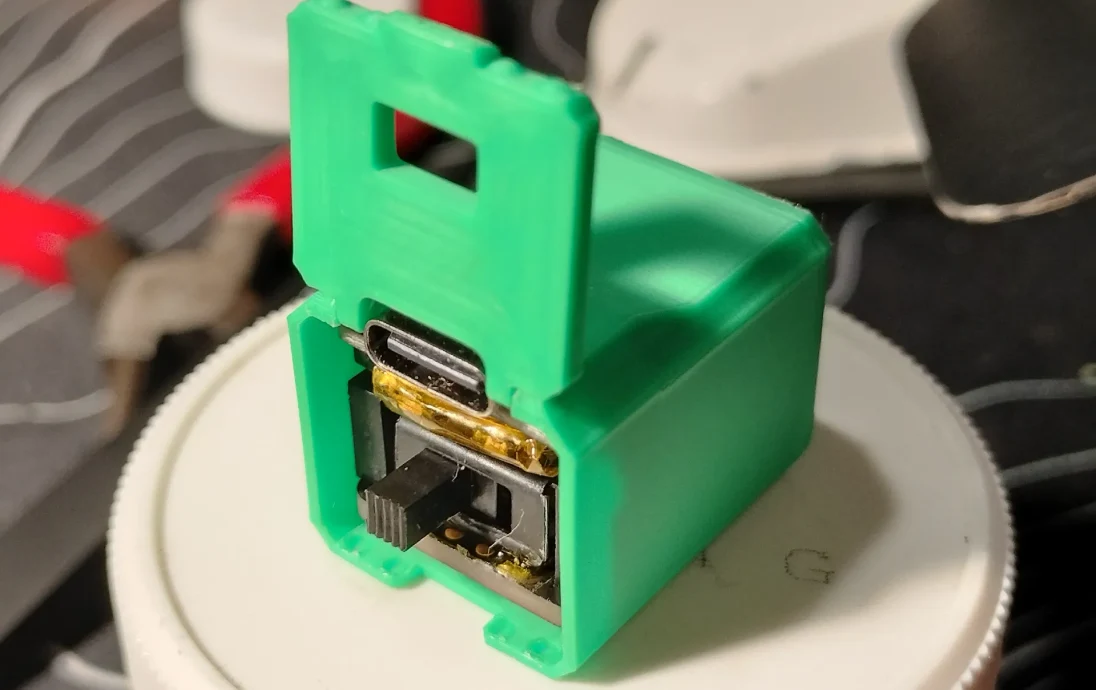

Слои слабы в этом масштабе. Поможет использование простой пленки и приклеивания слабых мест возле USB-порта и крышки.

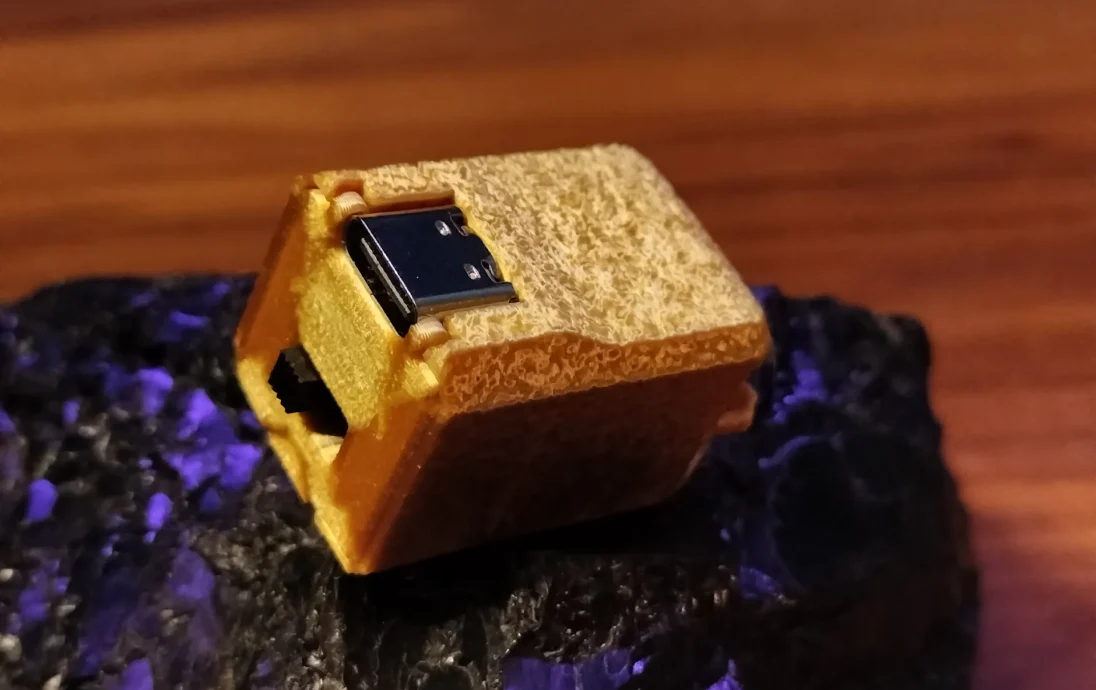

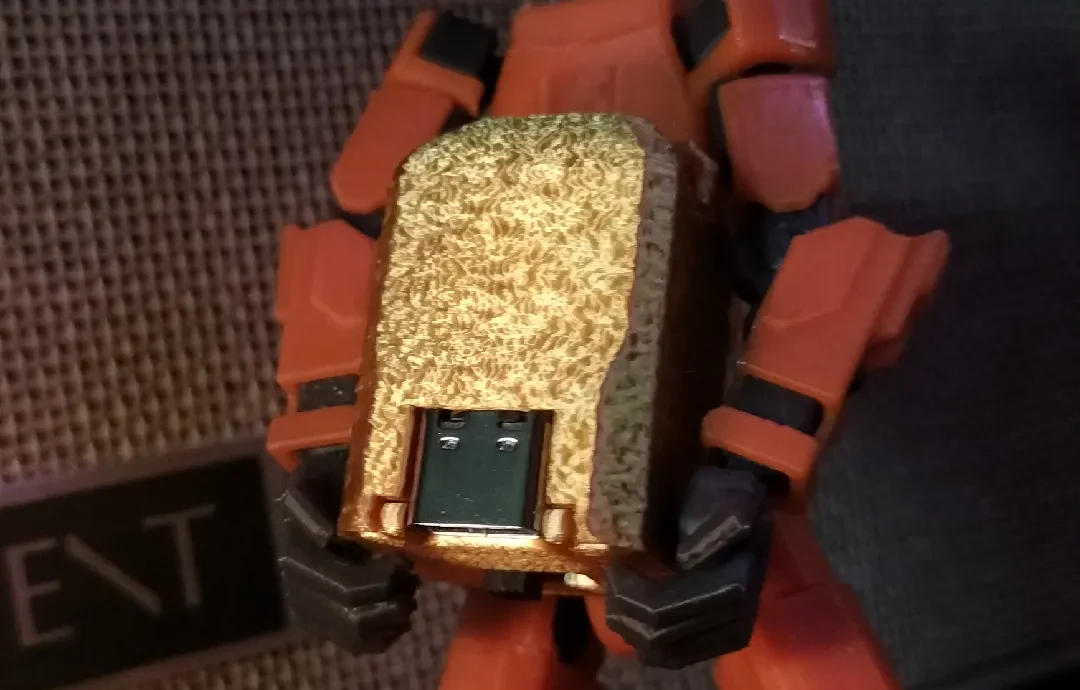

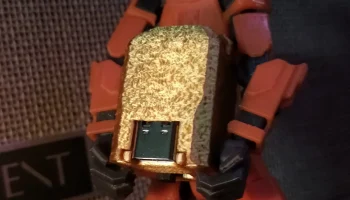

Нечеткая кожа, текстурированная пластина и золотая шелковая ткань создают незабываемые впечатления от самородка.

Инструкции по сборке:

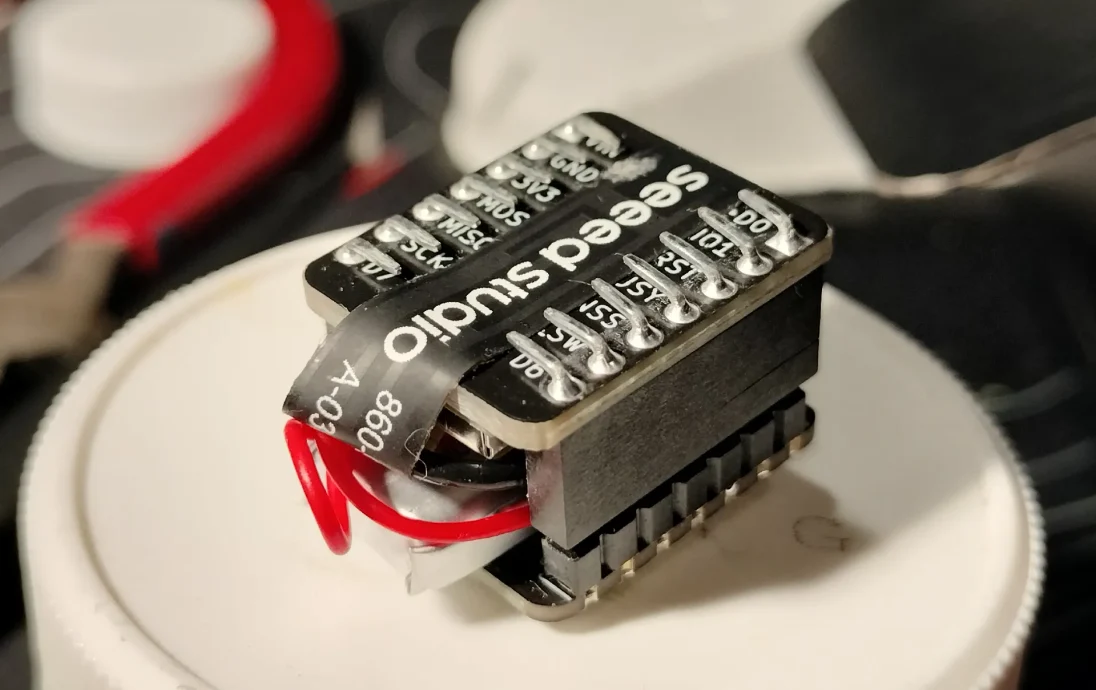

Удалите излишки припоя с 4 неиспользуемых площадок на плате Lora.

Закройте верхнюю часть платы Lora термолентой, чтобы предотвратить замыкание на корпус ползункового переключателя.

Загните нижние штифты лора-доски внутрь на 90 градусов.

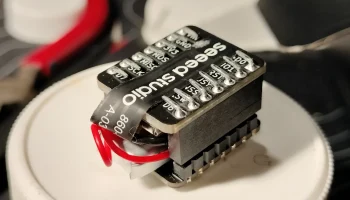

Прикрепите ленточную антенну Lora к нижней стороне платы Lora между согнутыми штырьками, направив назад (противоположную сторону USB-порта).

Сформируйте кабель антенны так, чтобы он наматывался над экраном.

Отрежьте крылья ползункового переключателя.

Согните штыри ползункового переключателя вверх под углом 90 градусов в отверстиях.

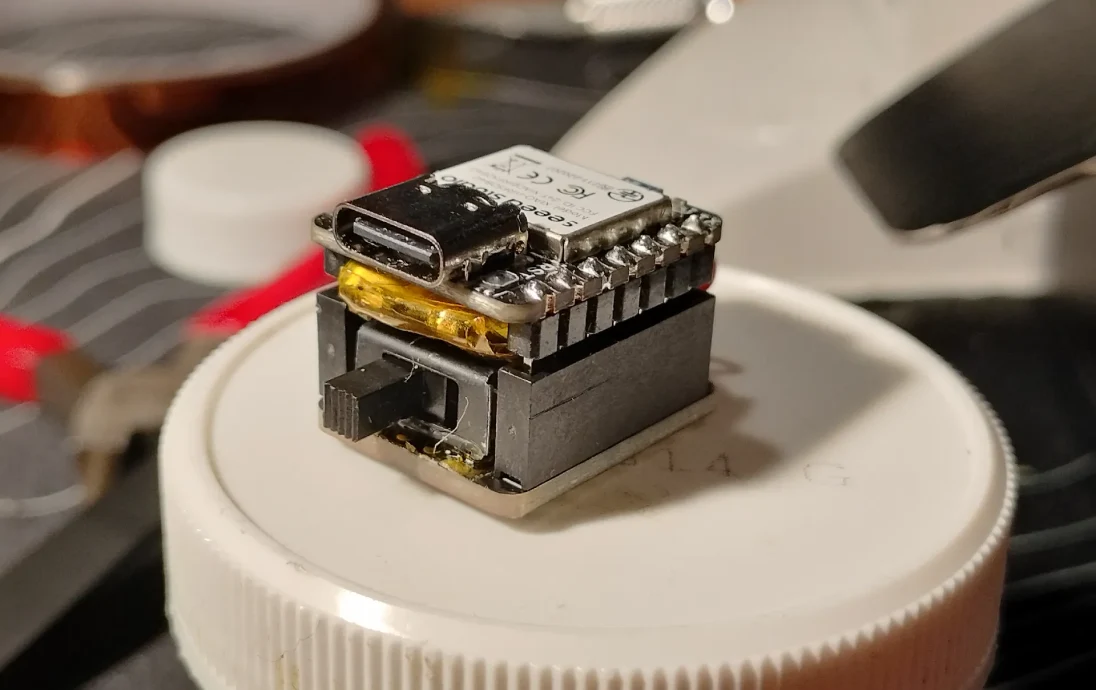

Приклейте ползунковый переключатель к термоленте на плате Lora над голыми контактными площадками.

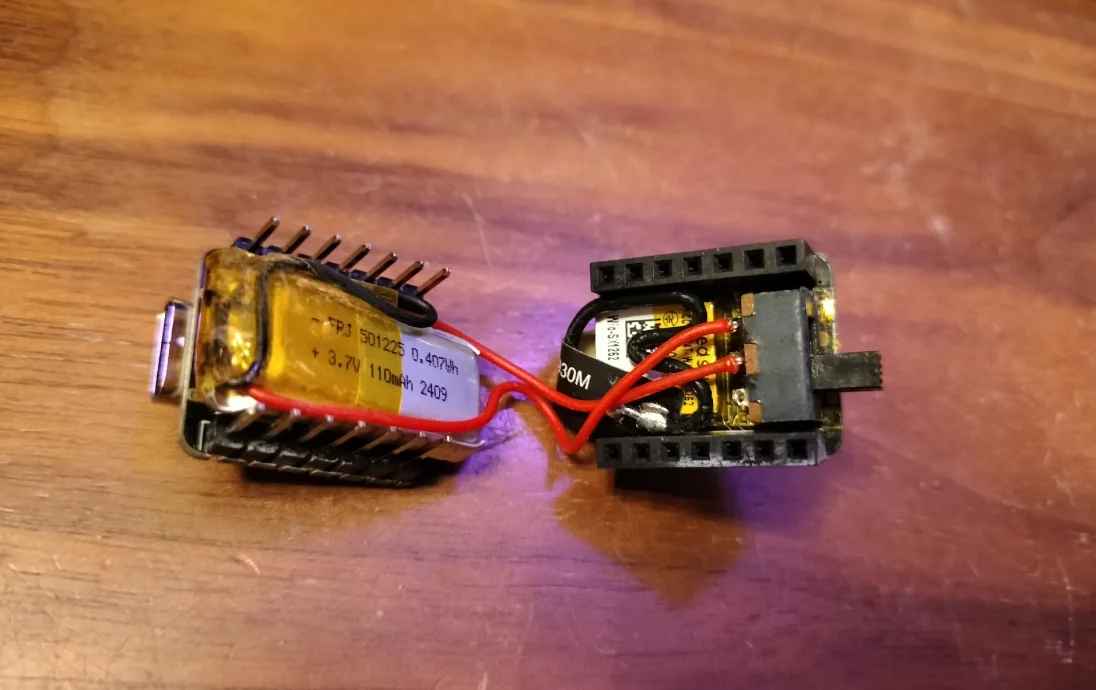

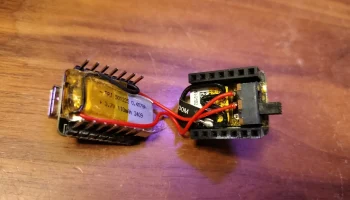

Для подключения аккумулятора необходимо вставить клеммы над ползунковым переключателем. Выяснение того, как припаять провода к контактам аккумулятора на плате nrf и ползунковому переключателю, потребует некоторого творчества. Сзади имеется небольшое пространство для провисания провода и задней половины антенны.

Закройте клеммы аккумулятора термолентой, чтобы предотвратить короткое замыкание и разрыв.
