Монтажная пластина узла Meshtastic

Это монтажная пластина для моей сборки узла Meshtastic.

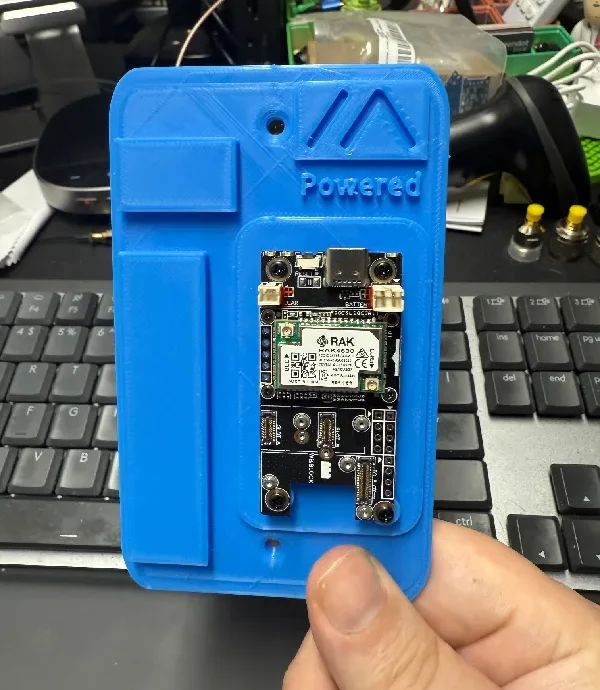

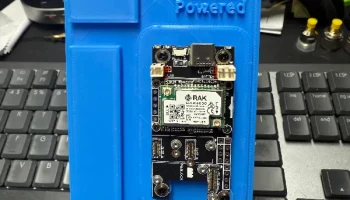

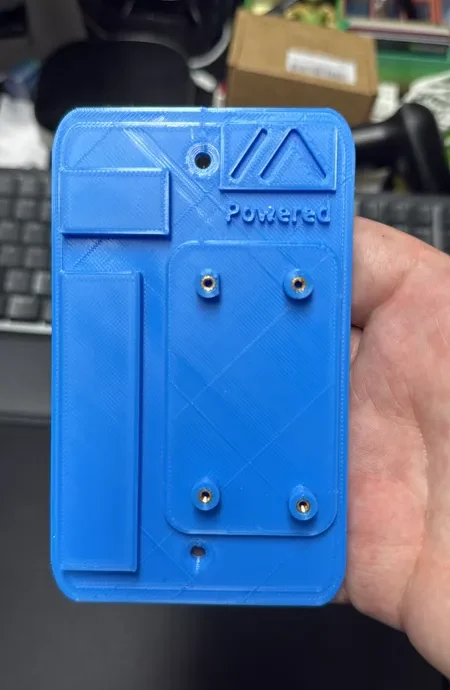

Монтажные стойки для базовой платы RAK Wisblock предназначены для вставок с резьбой 2,5 мм.

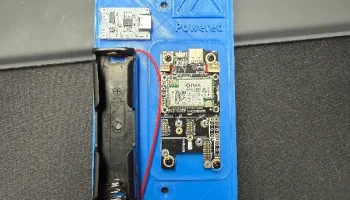

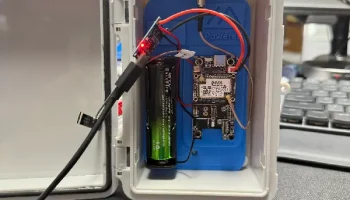

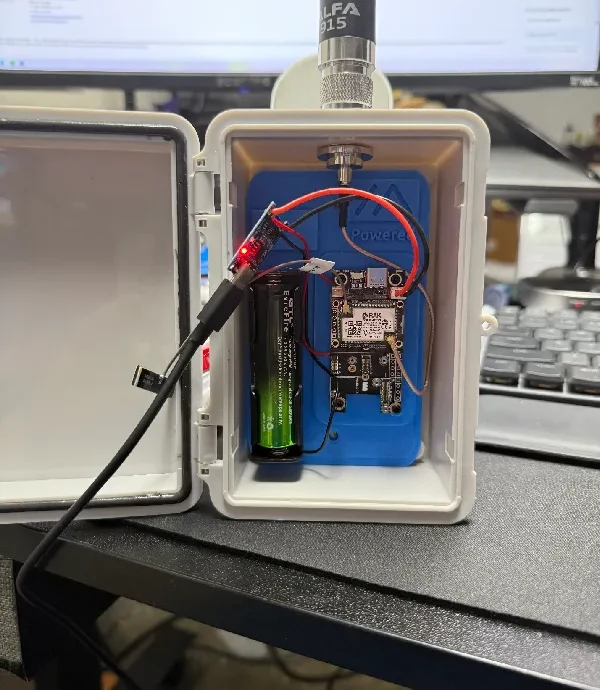

Платформа в левом верхнем углу предназначена для зарядного модуля TP4056. Платформа для бревен предназначена для держателя аккумулятора 18650. Оба они предназначены для использования двусторонней клейкой ленты для крепления компонентов.

Я распечатал это со 100-процентным заполнением, а также с 20-процентным заполнением. оба работают хорошо. Резьбовые вставки лучше держатся при 100-процентном заполнении, но стойки можно изменить в слайсере.

Вот ссылки на то, что я использовал. Это партнерские ссылки, все доходы идут в ETXmesh (Whitehouse) на создание большего количества узлов и расширение сетки!

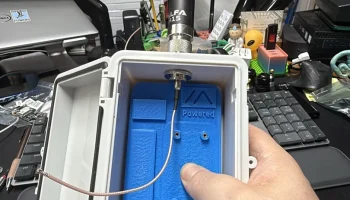

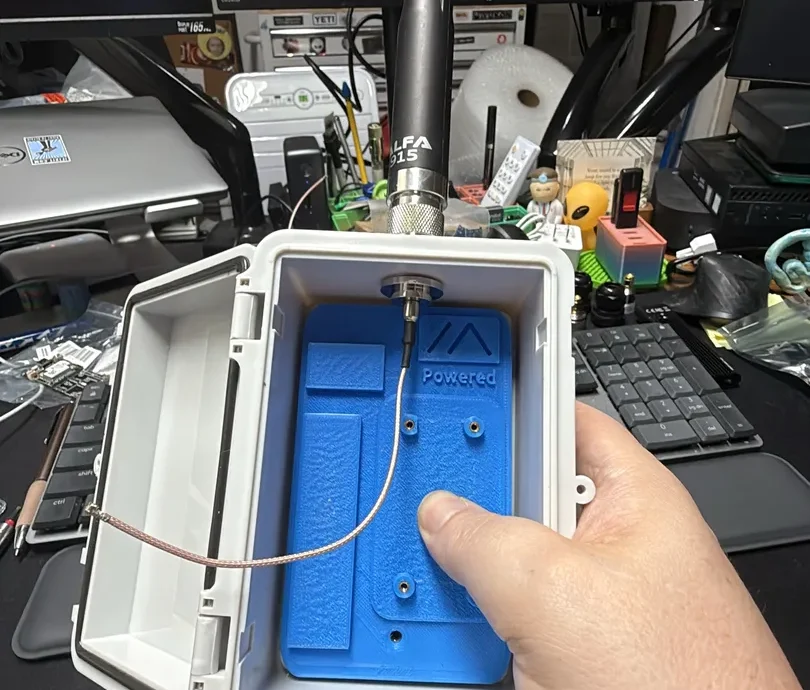

водонепроницаемый ч��хол — https://amzn.to/3GwE3q6

держатель для батареек — https://amzn.to/3Gjr7UF

Модуль зарядки TP4056 — https://amzn.to/3Y98QiV

резьбовые вставки — https://amzn.to/4iuSWGX

Стартовый комплект RAK WizBlock — https://amzn.to/3YLGyv1

Спасибо за поиск!
