Meshtastic Абсолютный минимальный узел, секция для куриль..

Эволюция ABM — узла «Абсолютный минимум».

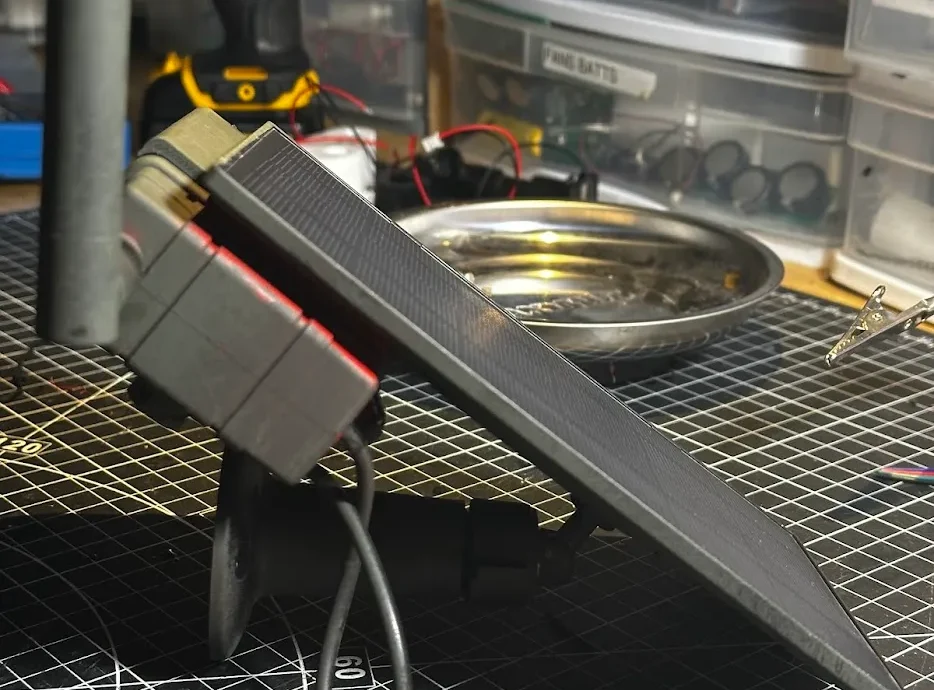

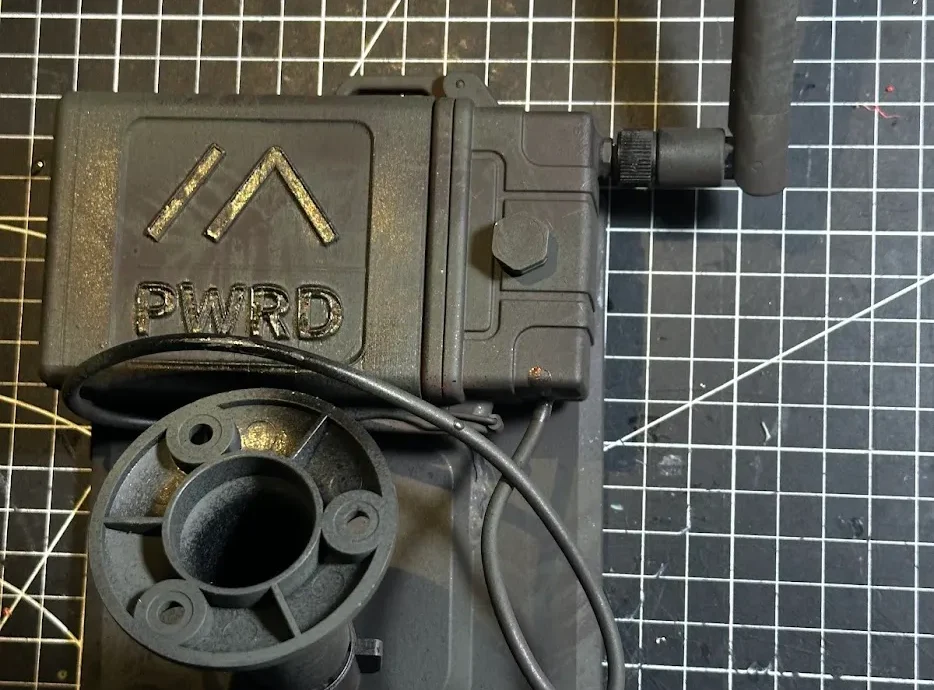

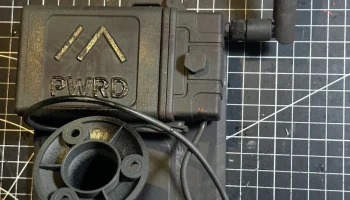

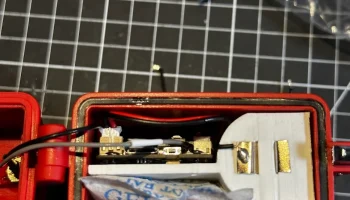

Этот узел использует водонепроницаемый портсигар/зажигалку в качестве корпуса с печатными салазками узла и чехлом для чехла. Приклейте готовый блок на заднюю часть любой солнечной панели «камеры слежения» и получите сверхнадежный и незаметный узел, который можно перемещать практически куда угодно.

Спецификация:

Водонепроницаемый портсигар: https://www.aliexpress.com/item/1005006005718935.html

CDSNET Блейд-антенна. Остерегайтесь похожих на вид усиков. Этот бренд обычно хорошо настроен: https://www.aliexpress.com/item/1005003292986302.html.

РАК 19007/19003 с бортом 4631. Я думаю, что он подойдет к RAK 3400 мощностью 1 Вт, но вам понадобится более длинный пигтейл SMA.

Косичка SMA длиной 10 см с тонким кабелем

Силовые провода для аккумулятора RAK и солнечной батареи. ПРОВЕРЬТЕ ПОЛЯРНОСТЬ ПЕРЕД ПОДАЧОЙ ПИТАНИЯ.

Дешевый аккумуляторный модуль PCM в качестве страховки (для незащищенных элементов) https://www.aliexpress.com/item/32674039738.html

21700 аккумулятор 5Ач

Лента для сварки никелевых батарей толщиной 8 мм.

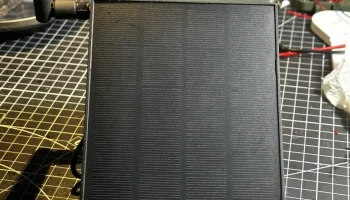

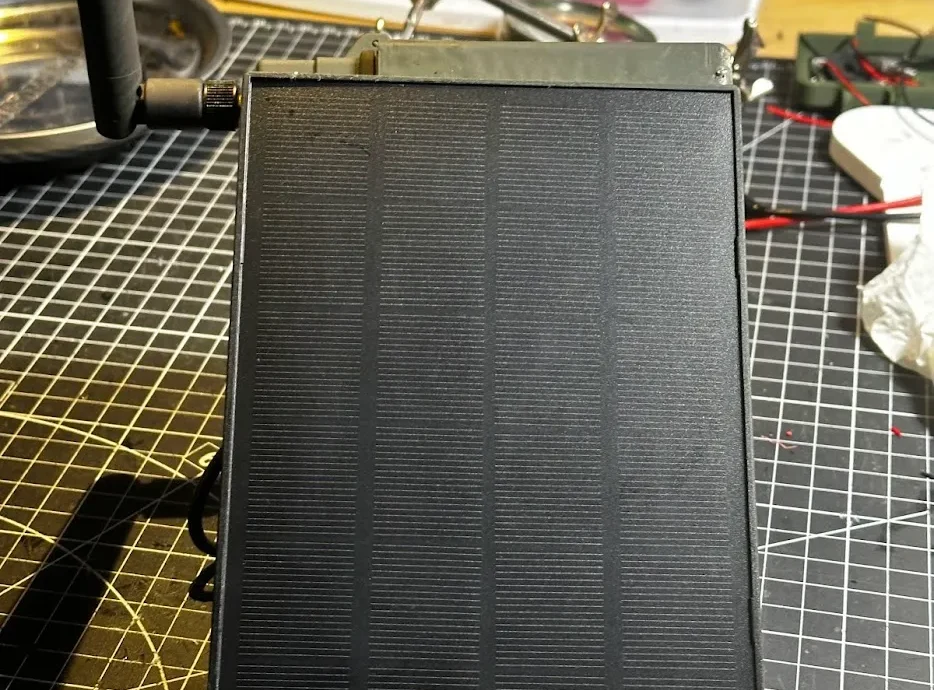

Камера видеонаблюдения, солнечная панель 5 В. Проверьте напряжение разомкнутой цепи панели на ярком солнце. RAK может безопасно потреблять только до 6,5 В. Инструкции включены, если вы получаете панель на 7,5 В.

Дополнительные компоненты:

Регулируемый понижающий преобразователь (если у вас разомкнутая цепь выше 6,5 В). Подойдет любой дешевый понижающий преобразователь, но регулируемый позволяет получить максимальный ток, установив его на 6,5 В: https://www.aliexpress.com/item/1005006351165221.html

INA219 Датчик напряжения/тока. Следите за питанием: https://www.aliexpress.com/item/1005007533576335.html.

RAK 1903 Монитор температуры/влажности или датчик BME680 для контроля влажности. Обязательно, если вы живете во влажном месте.

Контроллер солнечного заряда SD05CRMA MPPT. Повысьте эффективность зарядки: https://www.aliexpress.com/item/1005007549860340.html.

Плата PCM для гальванических корпусов. Больше не требуется, но хорошая страховка в пасмурных местах: Модули защиты литий-ионных аккумуляторов (PCM) и кабели — ограничение переразряда 2,9 В (3 В) — для литий-ионных элементов — Etsy Canada

ГОР выбивает вентиляционное отверстие. M5x0,8-7: https://www.aliexpress.com/item/1005006370919409.html

Инструкции

Инструкции предназначены для базовой настройки. В комплект поставки входят салазки для защищенной батареи 20750 и «полный комплект» с местами для установки всех дополнительных компонентов.

Узловые сани-перевозчики

Распечатайте заднюю панель панели. Никакие опоры не требуются, стандартное сопло 0,4 мм, высота слоя 0,2 мм. Если вам интересно, замедлите печать, чтобы избежать ЛЖК.

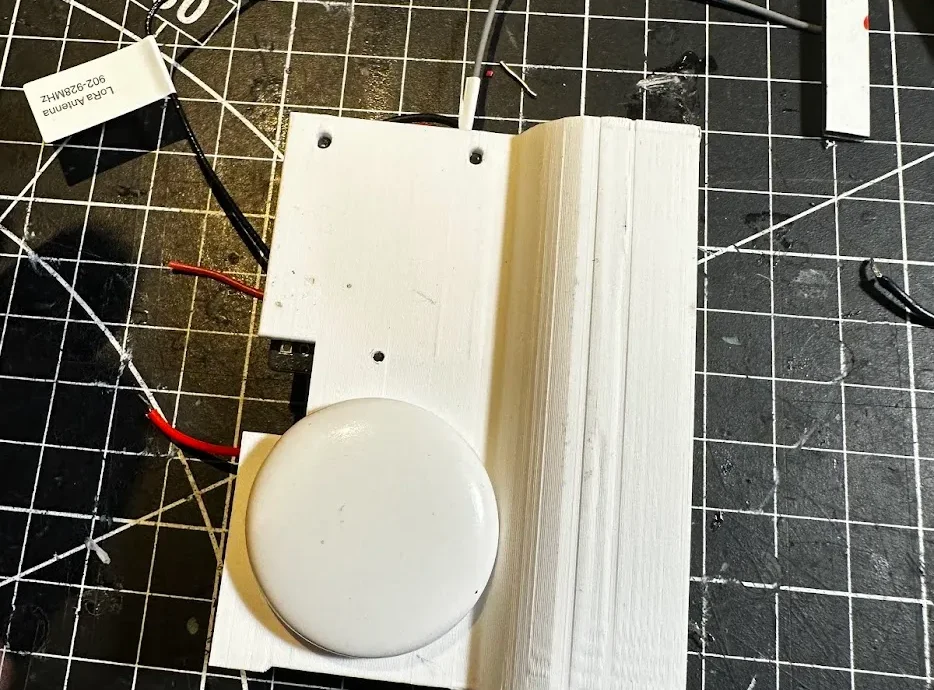

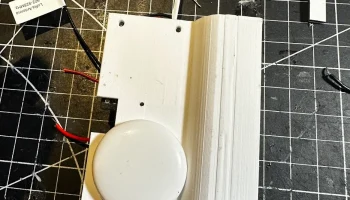

Распечатайте салазки Node Carrier по вашему выбору

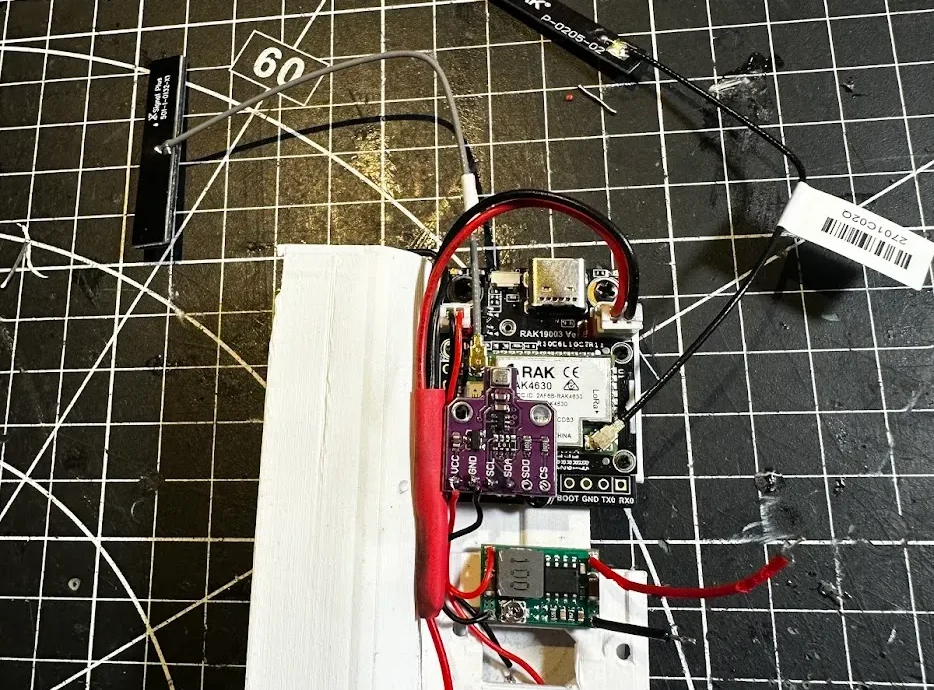

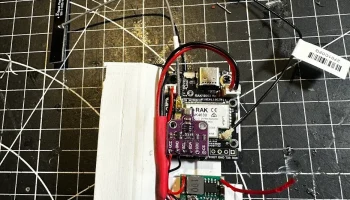

Соберите и протестируйте плату и датчики RAK.

отрежьте выступающие ножки аккумулятора и солнечных разъемов на нижней стороне платы.

С помощью канцелярского ножа очистите две прорези на обоих концах держателя батареи. Они могут печатать чисто, но даже на Bambu P1S мне пришлось их немного почистить, чтобы пройти никелевые полоски.

Отрежьте 2 секции никелевой полоски длиной около 1 дюйма. Позже вы обрежете их по размеру.

Используя тонкую отвертку в качестве приспособления, согните никелевые полоски в форме буквы U.

Осторожно протолкните U-образные никелевые полоски изнутри через прорези на обоих концах держателя батареи.

Загните концы и обрежьте, чтобы оставит�� достаточно места для пайки.

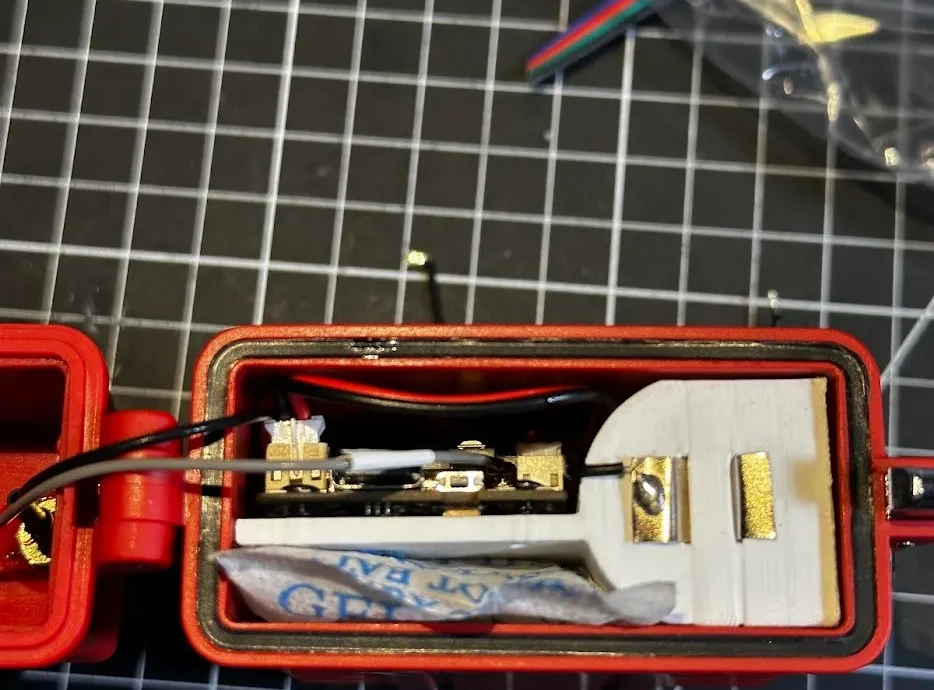

Припаяйте короткие провода к контактам B+ и B- на плате PCM, чтобы они могли располагаться сбоку от держателя батареи. Обратите внимание на полярность. На внутренней стороне батарейного отсека напечатаны + и -. + находится внизу саней; напротив USB-порта RAK.

Прикрутите RAK с помощью прилагаемых шурупов RAK или, чт�� еще лучше, шурупов для дерева M2,6 диаметром 6 мм.

Измерьте и обрежьте кабель аккумулятора RAK так, чтобы он мог выходить из одного конца платы PCM. Припаяйте провод B- к никелевой полоске минусовой стороны. Оставьте положительный провод не припаянным.

Наденьте термоусадку на плату PCM и усадите ее.

Припаяйте провод B+ PCM к + никелевой полоске.

Проверьте полярность мультиметром! Дважды проверьте, находятся ли провода с правой стороны разъема PH 2.0. При необходимости поменяйте местами провода.

Вставьте кабель для зарядки солнечной батареи в солнечную панель.
