Листовой узел Seeed XIAO ESP32S3 Wio-SX1262 для Meshtasti..

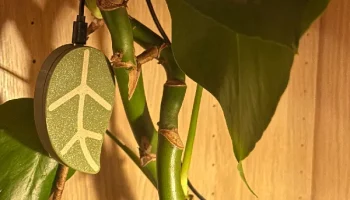

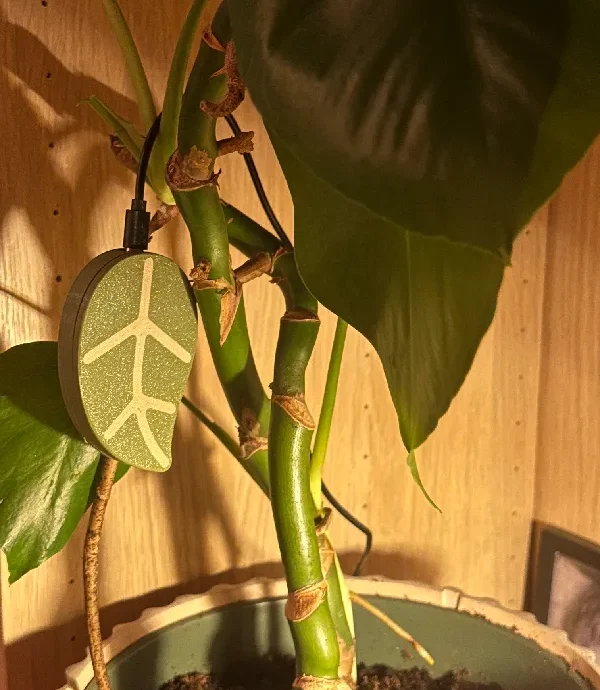

Я использую комплект Seeed Studio XIAO ESP32S3 и Wio-SX1262 для Meshtastic и LoRa в качестве конечного узла (узла в конце ветвей сетки) для интеграции с такими сервисами, как Meshmonitor и Home Assistant. Это отличный минимальный узел при использовании в сочетании с узлом клиентской базы, но исходный вариант меня не удовлетворил.

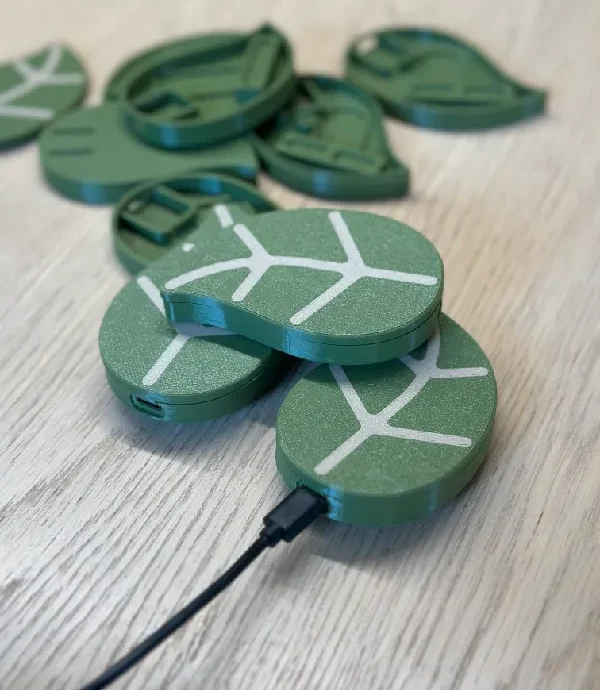

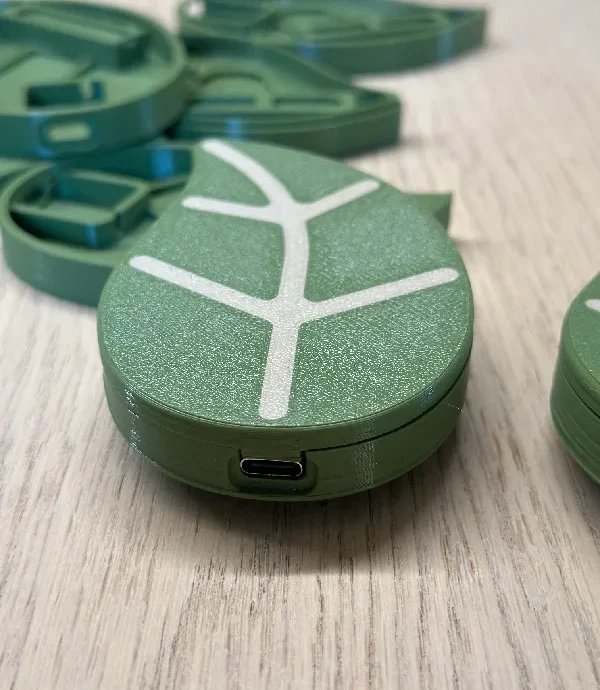

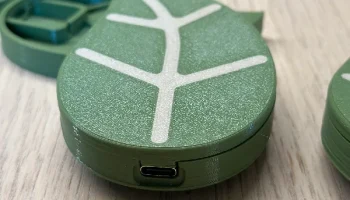

Я люблю каламбуры, поэтому, естественно, узел семенного листа должен был иметь форму листа...

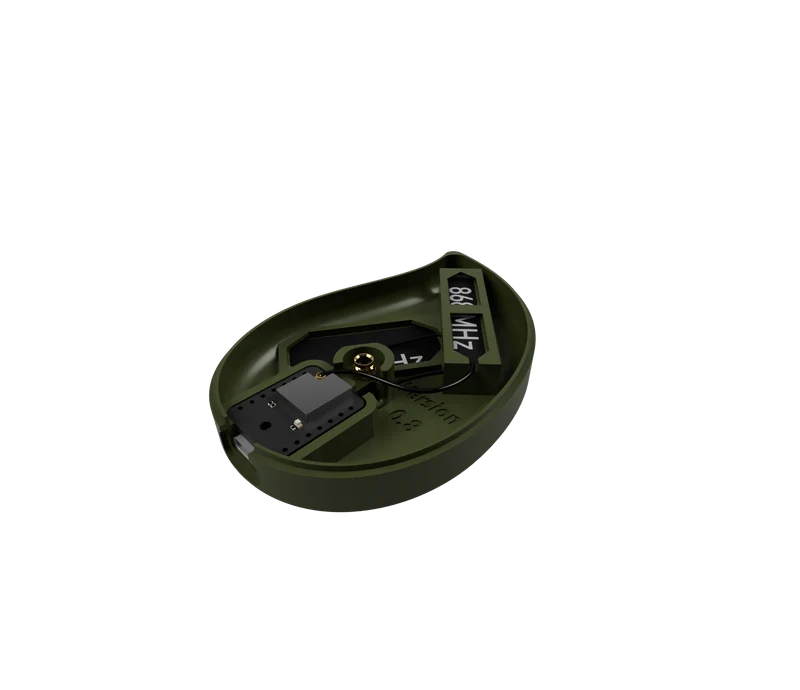

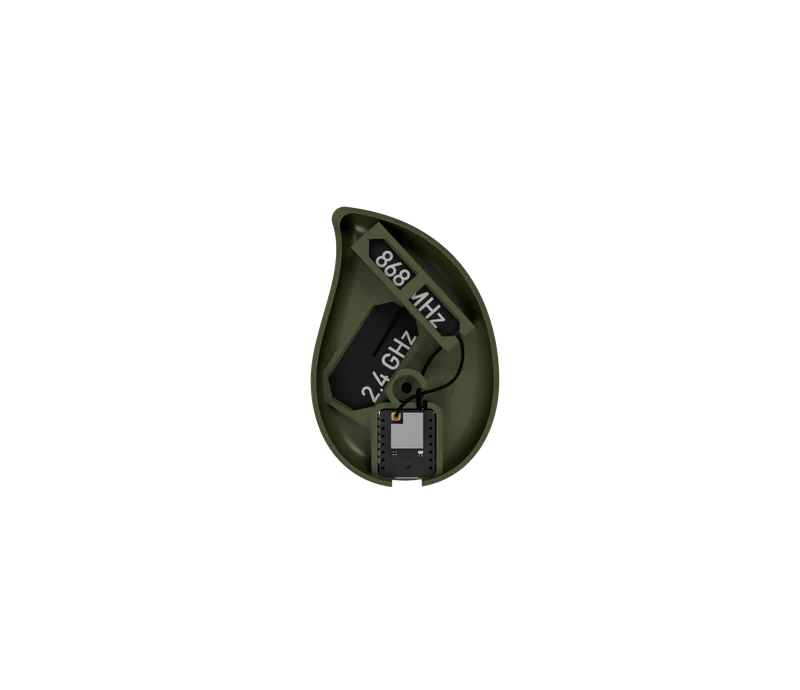

Корпус предназначен для работы только с тем, что поставляется с узлом. Две антенны на печатной плате и без аккумулятора. Вы можете приступить к работе прямо сейчас!

Модель печатается без подставок.

Его можно распечатать на принтере с несколькими материалами или на принтере с одним материалом, используя трюк «пауза для изменения цвета», или просто исключить «прожилки»-STL, чтобы получить тисненый вид вместо двухцветного стиля. Это все чисто косметически.

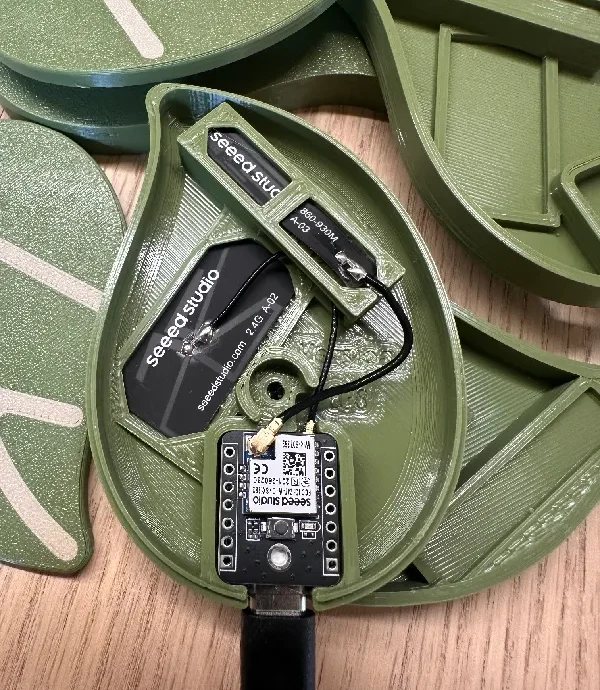

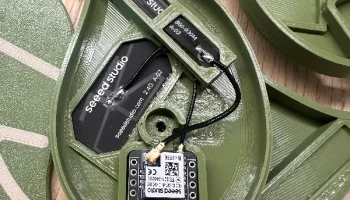

Для сборки я использовал одну термофиксирующую вставку M3x5x4. Затем крышка прикрепляется к корпусу с помощью винта с головкой под торцевой ключ M3x8. Я уверен, что клей или просто трение тоже подойдут. Будьте осторожны, не зажмите провода антенны.

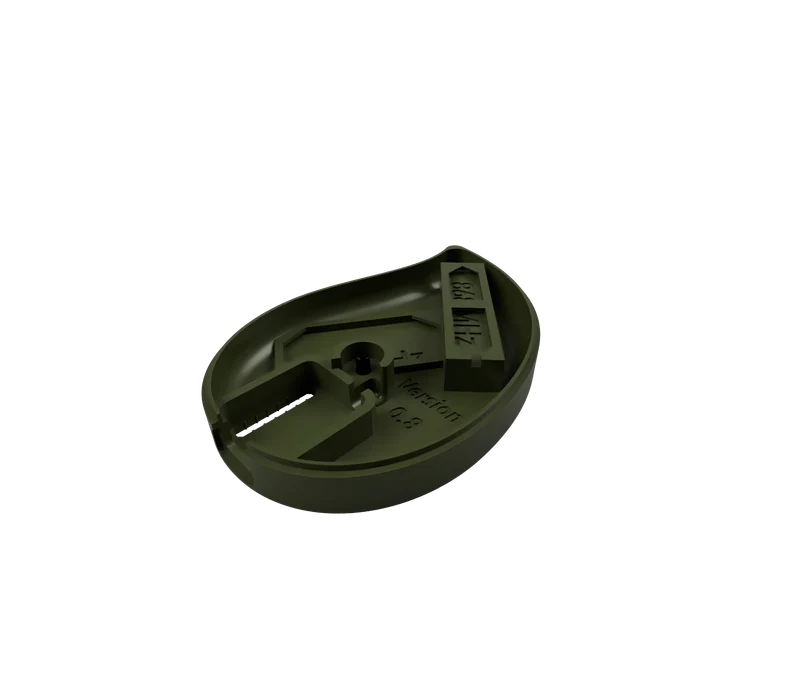

Включены файлы Fusion 360 и STEP.
