Модуль полезной нагрузки Heltec T114 Meshtastic........

Примечание. Помните, что добавление предметов в дрон приведет к сокращению времени полета и повлияет на стабильность. Никакие гарантии или гарантии не включены в данную конструкцию, ни подразумеваемые, ни иные. Используйте эту систему на свой страх и риск! По вопросам коммерческого использования обращайтесь напрямую ко мне.

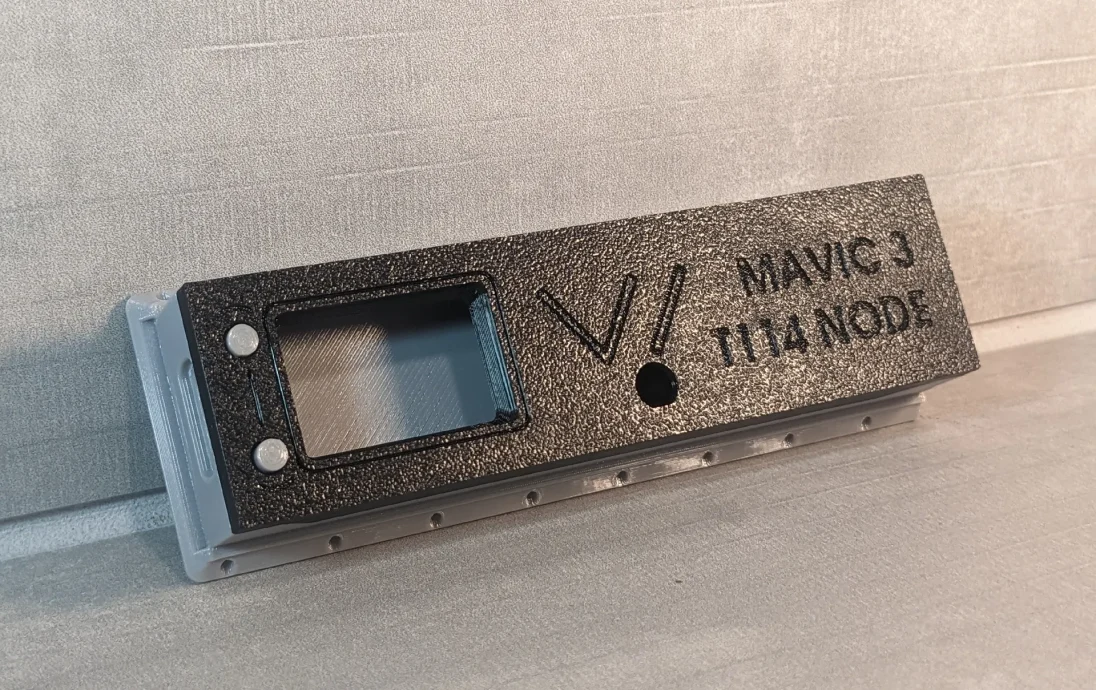

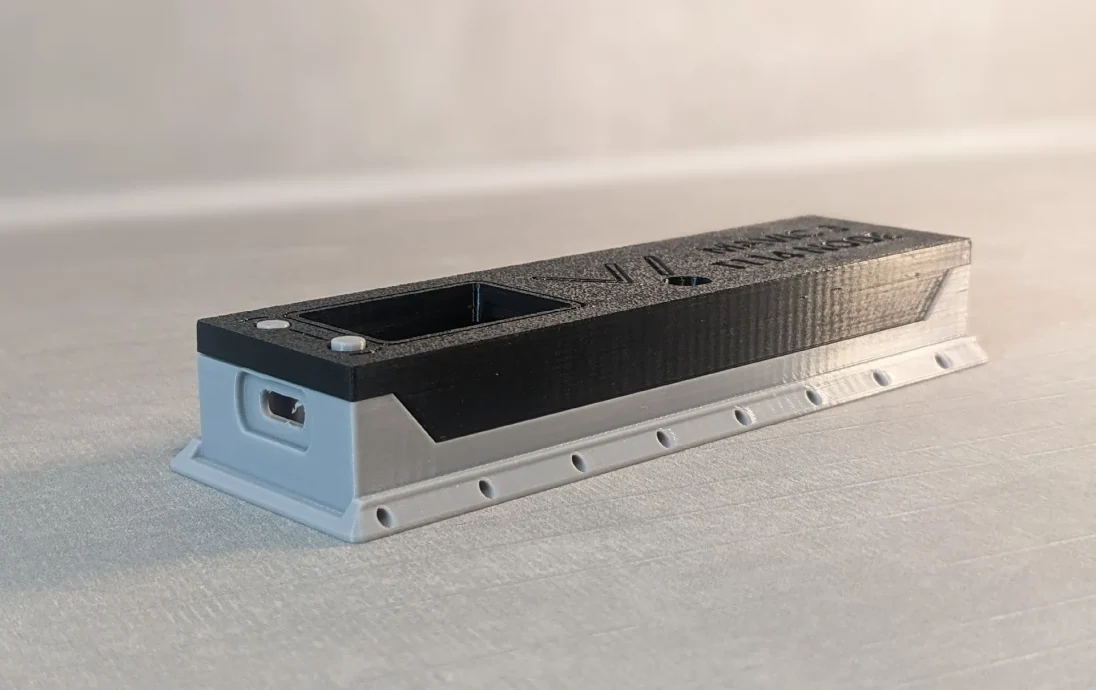

Модуль полезной нагрузки Heltec T114 Meshtastic представляет собой корпус радиоузла Meshtastic, предназначенный для использования с модульной системой крепления DJI Mavic 3. Корпус предназначен для установки модуля Heltec T114 с экраном, соответствующим разъемом GPS, аккумулятором и антенной, а также дополнительным переключателем включения/выключения.

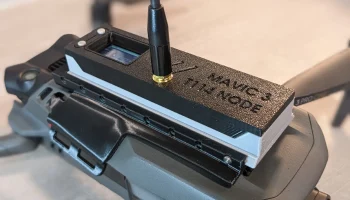

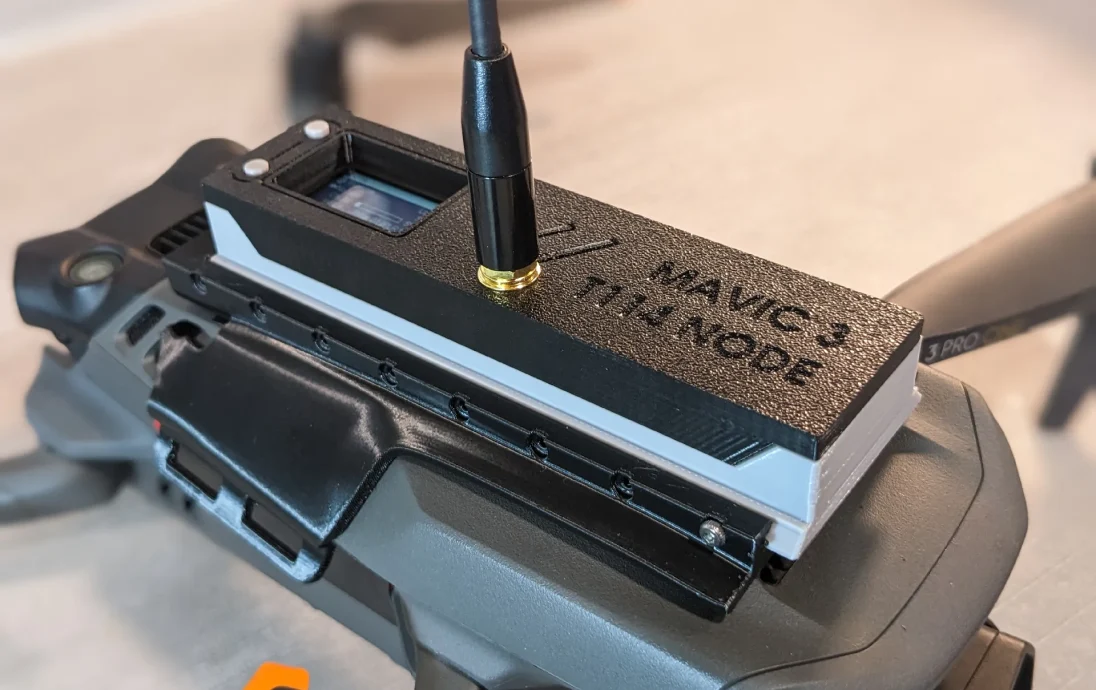

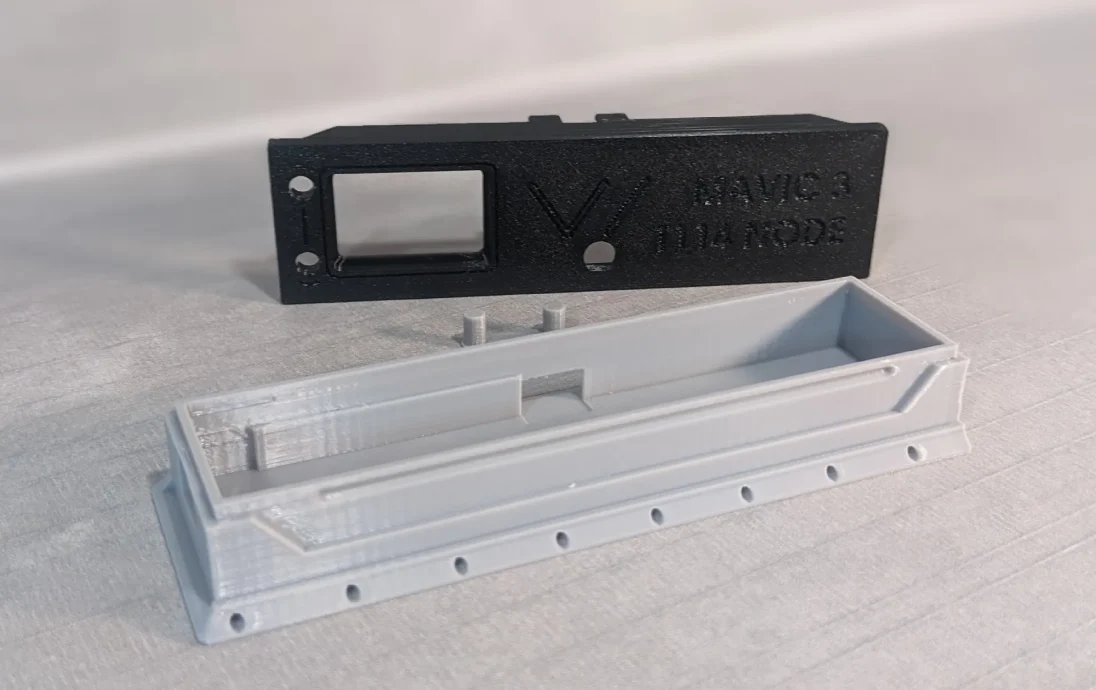

Компоненты, напечатанные на 3D-принтере, имеют соответствующую конструкцию «ласточкин хвост», что позволяет модулю соединяться с вышеупомянутой системой крепления Mavic 3 и фиксироваться на месте двумя или более винтами M2. Тем не менее, сам модуль также прекрасно функционирует в качестве низкопрофильного узла, который можно разместить на столе или подоконнике или который удобно помещается в кармане для транспортировки в выключенном состоянии со снятой антенной.

Компоненты, необходимые для сборки полного модуля полезной нагрузки Meshtastic Heltec T114:

(1) Heltec T114 с экраном и модулем GPS (также доступен на Amazon)

(1) аккумулятор 3,7 В, 1000 мАч

(1) Мини-ползунковый переключатель (дополнительно)

(1) Прямоугольный коаксиальный кабель SMA — IPX

(2 или более) Винты M2 или аналогичные

Антенна SMA на ваш выбор

Сборка относительно проста, хотя может потребоваться некоторая пайка в зависимости от длины прилагаемого к аккумулятору кабеля и от того, хотите ли вы добавить дополнительный выключатель питания. В какой-то момент я загружу видео сборки, но для опытного пользователя MT или человека с опытом работы с электроникой приведенного ниже порядка операций должно быть более чем достаточно. (Помните: НИКОГДА не включайте устройство MT без подключенной антенны!)

Прикрепите модуль GPS к Heltec T114.

Подсоедините прилагаемый разъем питания к разъему аккумулятора T114 рядом с портом USB-C.

При желании ��одключите переключатель к силовой проводке T114.

Прикрепите разъем прямоугольной антенны к напечатанной на 3D-принтере крышке с помощью прилагаемых шайб и гайки.

Прикрепите антенну к только что установленному порту SMA на крышке.

Подсоедините другой конец антенного разъема к порту IPX T114.

Подсоедините проводку аккумулятора к T114 (включая переключатель, если он выбран дополнительно).

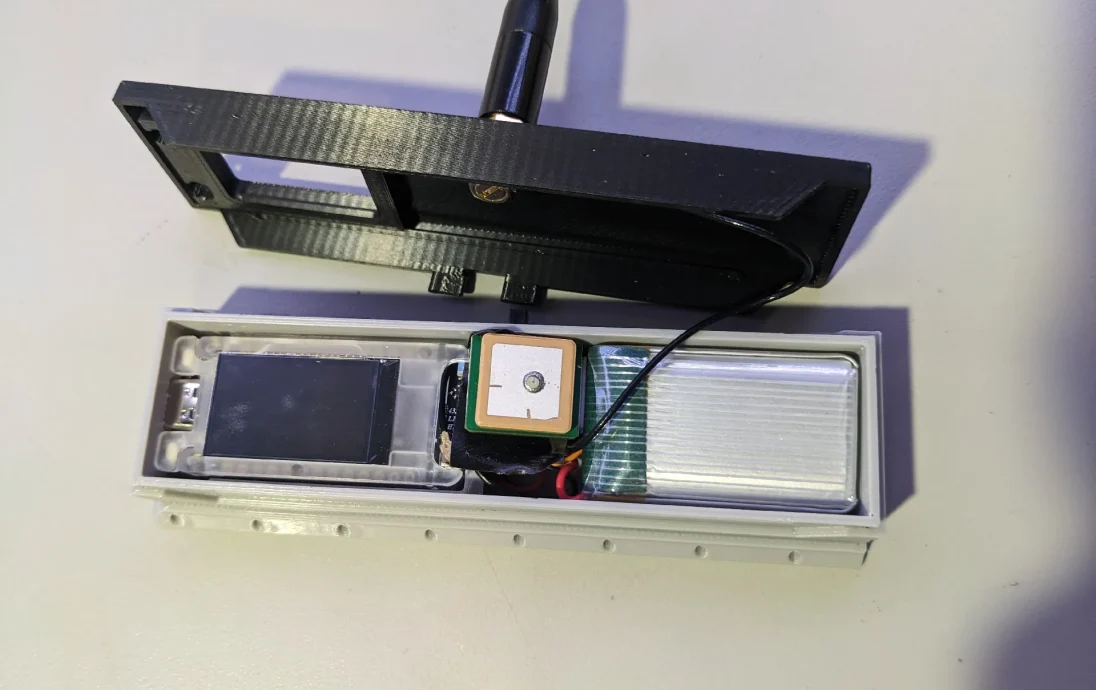

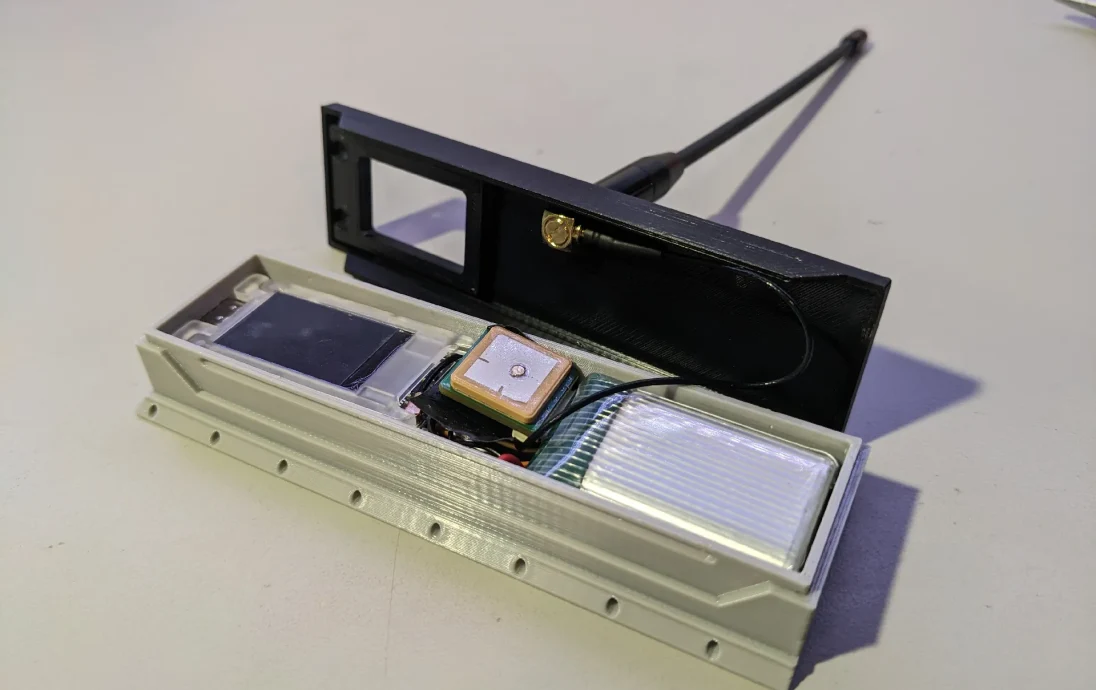

Вставьте порт USB-C T114 в соответствующее отверстие на основании экраном вверх. T114 должен выдвинуться и позволить доске лечь ровно.

Сложите модуль GPS обратно к T114 керамической антенной вверх.

Разместите аккумулятор на дальнем конце корпуса, напечатанного на 3D-принтере, напротив модуля T114.

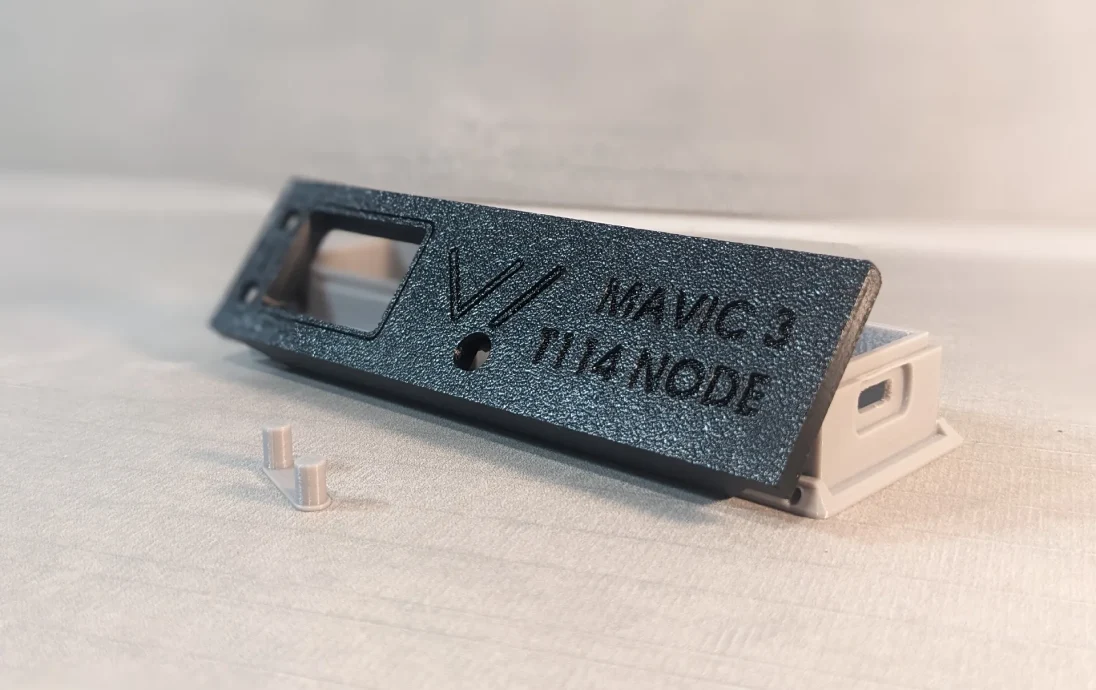

Вставьте пуговицы в крышку, затем защелкните крышку на основании. Продолжайте настройку узла, используя подсказки на экране или сопряженное устройство.

Распечатать инструкции:

Я рекомендую печатать такими материалами, как PETG, как указано в файле STL. Печать контрастных цветов также придает хороший визуальный эффект.

Для прочности я рекомендую высоту слоя от 0,1 до 0,3 мм, заполнение от 5% до 10% и периметр стены от 2 до 3 мм.
