Это не проект DIY для начинающих. Вам нужно будет паять провода, сверлить отверстия, иметь общее представление об электронике, а также уметь печатать в ASA и TPU.

** Вы можете приобрести уже распечатанную/собранную модель в моем магазине, нажав ЗДЕСЬ **

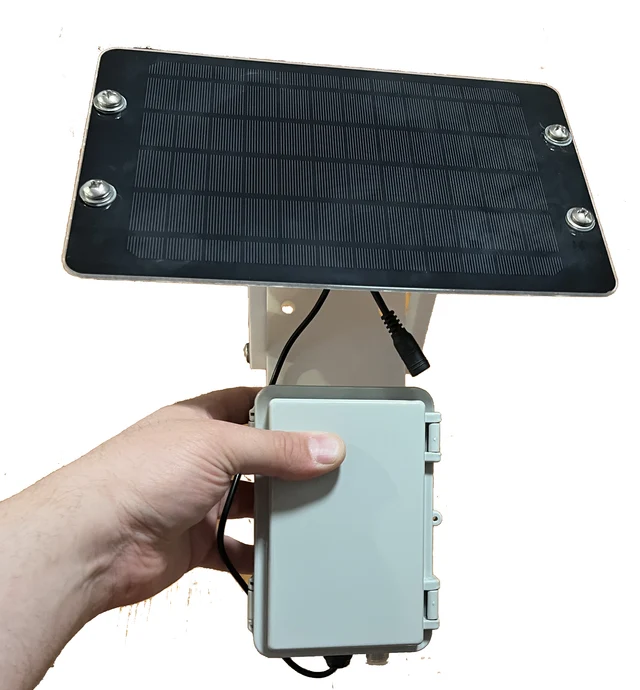

Эта конструкция предназначена для автономного узла Meshtastic, защищенного от атмосферных воздействий и работающего на солнечной энергии.

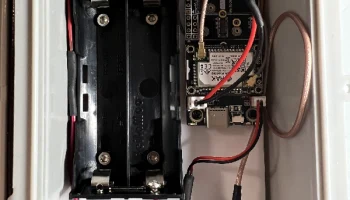

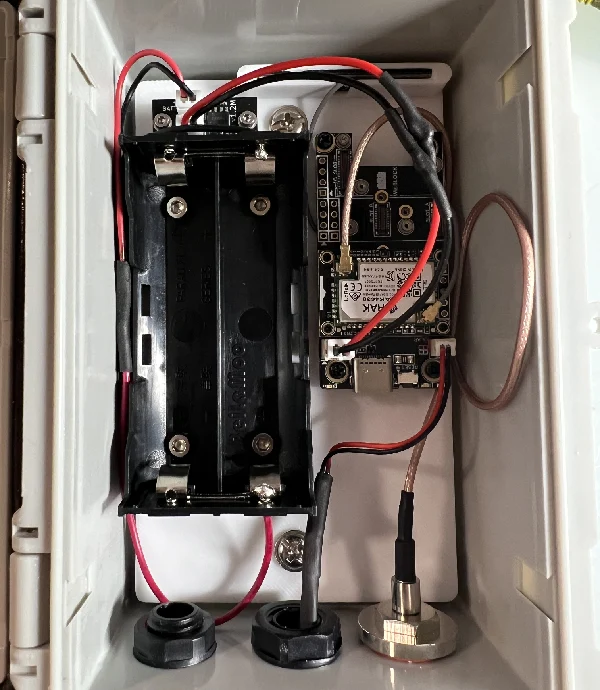

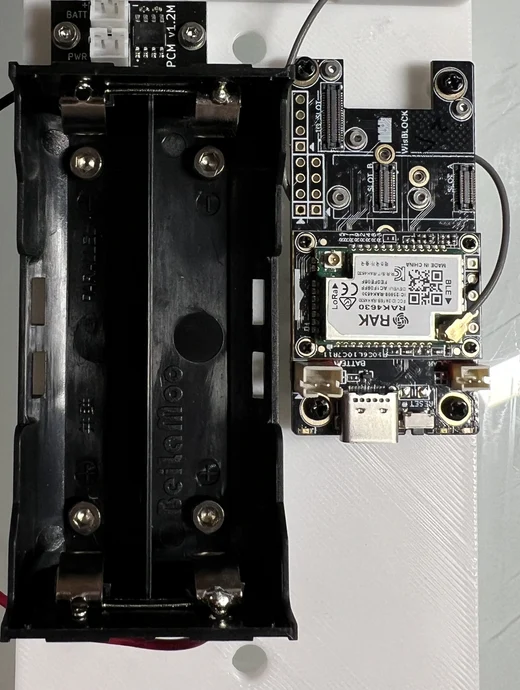

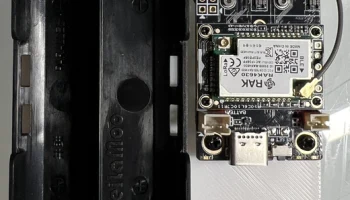

В корпус ABS имеется печатная вставка для размещения стартового комплекта RAK (RAK19007 и RAK4631) с BLE-антенной и двумя батареями 18650, которых должно хватить на более чем 2 недели без солнечного света и зарядки. Имеются стойки для размещения PCM для защиты батарей RAK и 18650 от пониженного и повышенного напряжения, чтобы предотвратить повреждение с течением времени.

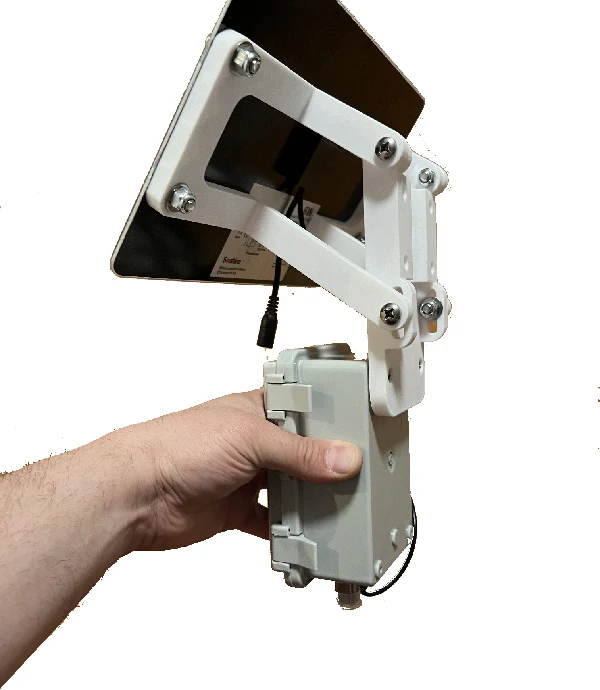

Существуют кронштейны для солнечных панелей на 25, 35 и 45 градусов. Кронштейн стойки имеет прорези для размещения всех трех размеров. Распечатайте любые солнечные кронштейны, которые лучше всего подходят для сбора энергии в зависимости от вашего местоположения. Вы можете использовать онлайн-инструмент, который поможет рассчитать, какой угол лучше всего подходит для вас на основе почтового индекса здесь.

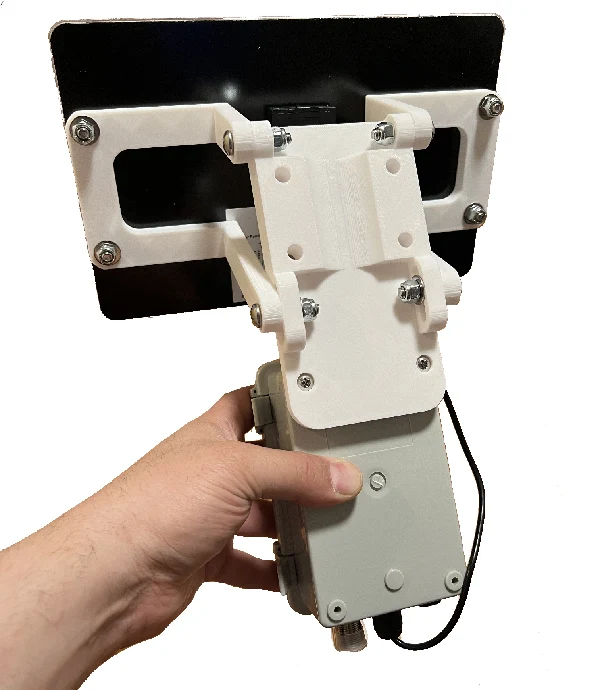

Вы собираете кронштейн для опоры и два соответствующих кронштейна для солнечной панели вместе, затем U зажимаете кронштейн на J-образной опоре, а затем устанавливаете солнечную панель и подключаете провод JST к солнечному входу RAK.

Детали печати:

ASA (Шайбы из ТПУ)
Никакие поддержки не нужны
Высота слоя 0,2 мм
4 периметра
50% заполнение

Распечатать список:

1x кронштейн для стойки
1x вставка в корпус
1 комплект кронштейнов для солнечных панелей соответствующего уровня (левый и правый)

Список запчастей:

1 солнечная панель Soshine 6 Вт: https://a.co/d/6tyIV2E
1 защищенный от атмосферных воздействий корпус LMiEtool: https://a.co/d/hiVQnLC
1x U-образный болт HW: https://a.co/d/0r4PWVq
4 болта из нержавеющей стали 1/4 x 1 дюйм (солнечная панель)
4 болта из нержавеющей стали 1/4 x 1,25 дюйма (кронштейны для солнечной батареи к кронштейну для опоры)
8 стопорных гаек из нержавеющей стали 1/4 дюйма
16 шайб из нержавеющей стали 1/4 дюйма
2 болта из нержавеющей стали #10-32 x 1/2 дюйма
2 болта M2 x 6 мм (крепление PCM к вставке корпуса)
1 кабель с косичками типа IPX/u.fl на N (иногда 6-дюймовый кабель отсутствует на складе, вы можете использовать 12-дюймовый и смотать излишки внутри корпуса): https://a.co/d/98KYcy8
1 стартовый комплект RAK Wisblock Meshtastic (RAK19007 и RAK4631): https://store.rokland.com/products/rak-wireless-wisblock-meshtastic-starter-kit
1 двойной аккумуляторный лоток 18650 (параллельное подключение): https://a.co/d/6r5Qa37
2 батарейки 18650 (или 1 упаковка по 2 шт.): https://a.co/d/cjNDG4N
3 разъема JST 2.0 (от батарейного отсека к PCM, от PCM к RAK — УБЕДИТЕСЬ, ЧТО ВЫ ПРОВЕРИЛИ ПОЛЯРНОСТЬ ПЕРЕД ПОДКЛЮЧЕНИЕМ): https://a.co/d/foOESF8
1 разъем JST 1.5 (солнечная панель для RAK. УБЕДИТЕСЬ, ЧТО ВЫ ПРОВЕРИЛИ ПОЛЯРНОСТЬ ПЕРЕД ПОДКЛЮЧЕНИЕМ): — https://a.co/d/5DNp2zy
Кабельный ввод (3-6 мм, PG7): https://a.co/d/5oDmgkQ
1x PCM (дополнительно, настоятельно рекомендуется): https://www.etsy.com/listing/1421193059/li-ion-battery-protection-modules-pcm?ref=yr_purchases
1 вентиляционное отверстие IP68 (дополнительно, настоятельно рекомендуется): https://a.co/d/bDQGvHC
1 ко��ксиальный кабель для антенны (вы можете использовать все, что захотите, я использовал именно этот): https://a.co/d/55fU8gM
1 антенна (вы можете выбрать любую частоту, я использовал именно эту для 915 МГц): https://a.co/d/6nLtCkE
