Прочный водонепроницаемый сетчатый корпус........

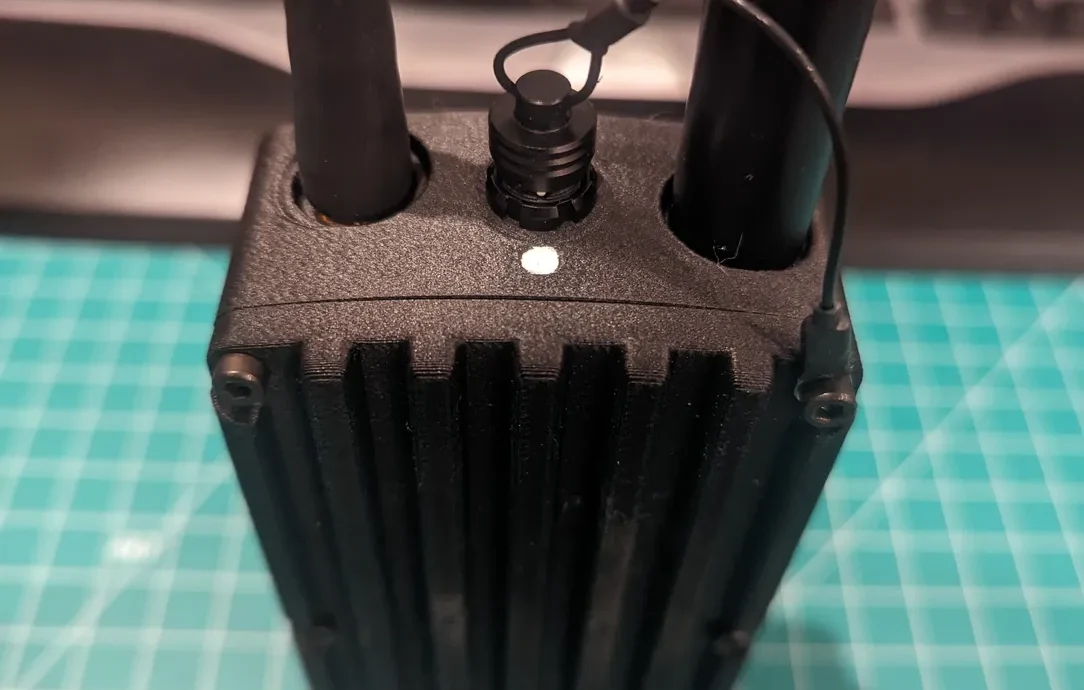

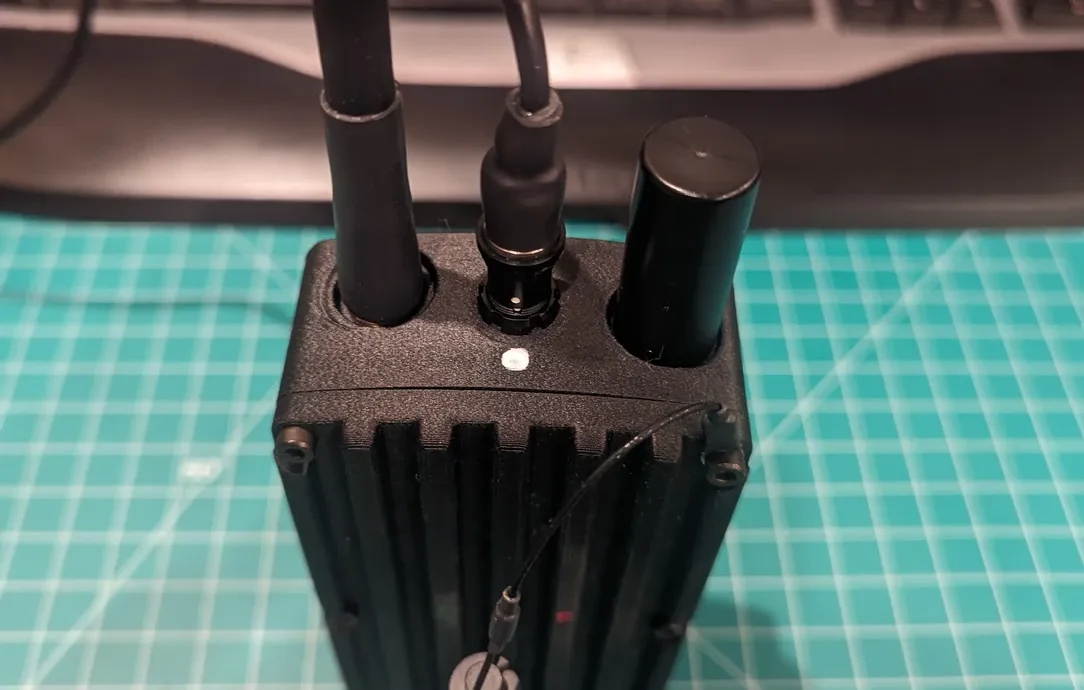

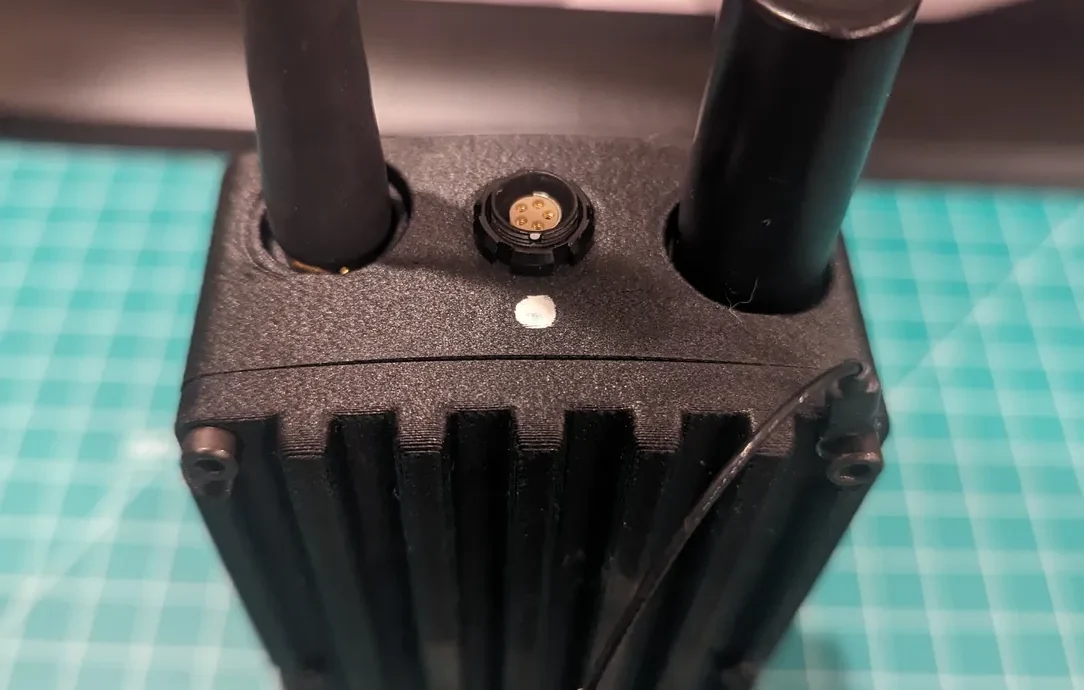

Это прочный водонепроницаемый корпус для устройств RAK19007/4630 Meshtastic. Он оснащен внешней спиральной GPS-антенной для улучшения приема в условиях густого навеса, а также водонепроницаемым разъемом Fischer 102 для зарядки/передачи данных, поскольку мне не удалось найти компактные и легко встраиваемые водонепроницаемые разъемы USB C.

Это дорогая многофункциональная сборка, требующая пайки разъема Fischer.

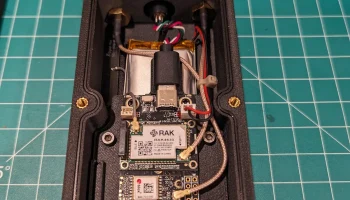

Основной корпус, держатель платы и передняя обложка напечатаны в Polymaker PA6-CF.

Уплотнительное кольцо напечатано из ТПУ 95А.

Я включил конструкцию гнезда, которое использовал для установки гайки на разъем Fischer.

Части:

Разъемы IP67 SMA:

https://www.digikey.com/en/products/detail/gradconn/CABLE-161-RF-100-A-1/9859840

Дипольная антенна Linx:

https://www.digikey.com/en/products/detail/te-connectivity-linx/ANT-916-CW-HW-SMA/2694126

Внешняя GPS-антенна SMA:

https://www.digikey.com/en/products/detail/kyocera-avx/1002857/6049186

Аккумулятор 3700 мАч:

https://www.amazon.com/gp/product/B08215B4KK

5-контактная розетка Fischer 102 0F (подделка)/ 5-контактный кабельный разъем Fischer 102 0F (подделка):

https://www.aliexpress.com/item/3256804237075027.html?spm=a2g0o.order_detail.order_detail_item.3.46acf19cc5xQT2

Комплект вилок для герметичной розетки Fischer 102.1951:

https://www.ebay.com/itm/133061804258

M3x12 мм Нержавеющая сталь с черным оксидным покрытием SHCS:

https://www.mcmaster.com/90348A007/

Вставки с резьбой М3.

Вставки с резьбой М2,5.

Акриловый стержень толщиной 3 мм для труб��к зарядки и индикаторов состояния.

Немного тонкой двусторонней ленты, чтобы закрепить батарею под держателем платы.

Кабель USB типа C, который можно разрезать.
